常用电线型号BV 铜芯绝源线BLV 铝芯绝源线BVV 铜芯绝源户套线BLVV铝芯绝源户套线BVVB铜芯绝源户套平行线BVR 铜芯绝源软线BLVR铝芯绝源软线BV－105铜芯绝源耐高温线BYJ 低烟无卤电线RVB铜芯绝源平行软线RVS铜芯绝源绞形软线RVZ铜芯绝源户套软线ZR（A、B、C）—阻燃（等级） NH—耐火BX 铜芯橡皮线BLX铝芯橡皮线BBX铜芯玻璃丝织橡皮线BBLX铝芯玻璃丝织橡皮线BXR铜芯橡皮软线BXS棉纱织双绞软线RFS 复合物双绞软线RFB 复合物平行软线LJ裸铝绞线LGJ钢芯裸铝绞线KMY裸铝母线（铝排）TMY裸铜母线（铜排）VLV，VV聚氯乙烯绝缘聚氯乙烯户套电力电缆YJLV，YJV交联聚氯乙烯绝缘聚氯乙烯户套电力电缆ZLQ，ZQ油浸纸绝缘电力电缆ZLL，ZL油浸纸绝缘铝包电力电缆无卤低烟YJY阻燃电缆电缆规格型号分类注：1. X-表示常规的电缆型号。
2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
例：特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。
/gongsicp_jigui.aspZR-DJYPV：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYPV/SA：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYPV22：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽钢带铠装聚氯乙烯护套阻燃计算机电缆ZR-DJYPV22/SA：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽钢带铠装聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYPV32：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽细钢丝铠装聚氯乙烯护套阻燃计算机电缆ZR-DJYPV32/SA：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽细钢丝铠装聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYPVP：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽铜丝编织总屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYPVP/SA：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽铜丝编织总屏蔽聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYP2V：铜芯聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYP2V/SA：铜芯聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYP2VP2：铜芯聚乙烯绝缘对绞铜带分屏蔽铜带总屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYP2VP2/SA：铜芯聚乙烯绝缘对绞铜带分屏蔽铜带总屏蔽聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYP3V：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYP3V/SA：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽聚氯乙烯护套成束阻燃计算机电缆ZR-DJYP3VP3：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽铝箔/塑料薄膜复合带分总屏蔽聚氯乙烯护套阻燃计算机电缆ZR-DJYP3VP3/SA：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽铝箔/塑料薄膜复合带总屏蔽聚氯乙烯护套成束阻燃型计算机电缆ZR-DJYP3VA53：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽涂塑铝带粘结总屏蔽单层钢带扎纹纵包铠装聚氯乙烯护套阻燃计算机电缆ZR-DJYP3VA53：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带屏蔽涂塑铝带粘结总屏蔽单层钢带扎纹纵包铠装聚氯乙烯护套成束阻燃型计算机电缆DZR-DJYPV：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYPV22：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽钢带铠装聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYPV32：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽细钢丝铠装聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYPVP：铜芯聚乙烯绝缘对绞铜丝编织分屏蔽铜丝编织总屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYP2V：铜芯聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYP2VP2：铜芯聚乙烯绝缘对绞铜带分屏蔽铜带总屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYP3V：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYP3VP3：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽铝箔/塑料薄膜复合带总屏蔽聚氯乙烯护套低烟低卤阻燃计算机电缆DZR-DJYP3VA53：铜芯聚乙烯绝缘对绞铝箔/塑料薄膜复合带分屏蔽涂塑铝带粘结总屏蔽单层钢带扎纹纵包铠装聚氯乙烯护套低烟低卤阻燃计算机电缆。

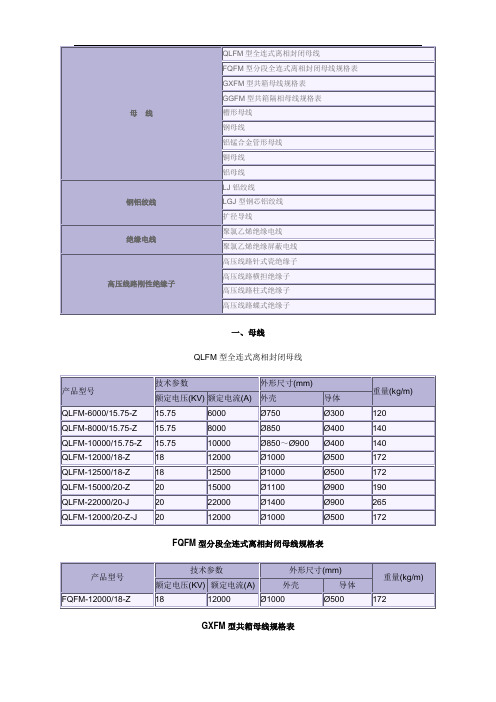

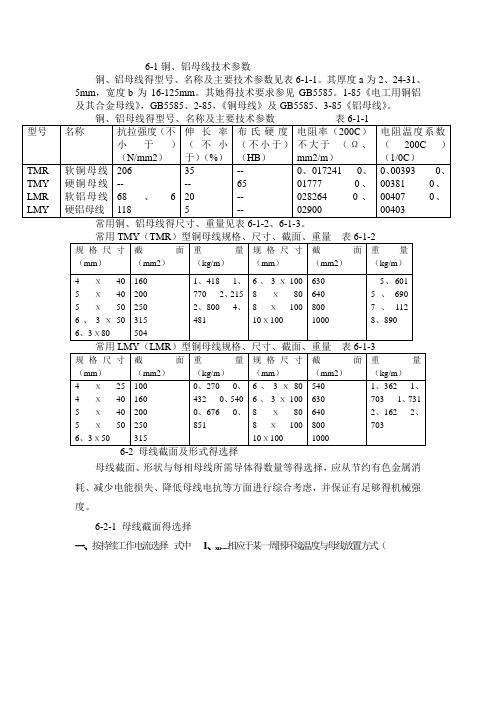

6-1铜、铝母线技术参数
铜、铝母线得型号、名称及主要技术参数见表6-1-1。
其厚度a为2、24-31、5mm，宽度 b为16-125mm。
其她得技术要求参见GB5585。
1-85《电工用铜铝及其合金母线》，GB5585、2-85，《铜母线》及GB5585、3-85《铝母线》。
母线截面、形状与每相母线所需导体得数量等得选择，应从节约有色金属消
耗、减少电能损失、降低母线电抗等方面进行综合考虑，并保证有足够得机械强
度。
6-2-1 母线截面得选择
一、按持续工作电流选择式中 I、x u
相应于某一周围环境温度与母线放置方式（
——
如矩形母线竖放或平放）下，长期容许得载流量（见表6-2-1～6）。
单片母线得载流量（A）θc=70℃表6-2-1
表中数据乘以0、95。
双槽形（[ ]）铝母线载流量表（θc=70℃）表
c
注：1、分子为交流负荷，分母为直流负荷。
2、当母线平放时，上表所列负荷对于宽度为60 mm以下时，应减少5%，若宽度超过60 mm时，应减少8%。
3、当空气得计算温度不同于+25℃时，采用后表中所列系数。
圆形及管形母线得载流量（θc=70℃）表。
铜排铝排(铜铝母线)铜板材型号及规格：
铜母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
铜铝矩形母线规格表：
铝板材型号及规格：
铝母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
母线的允许载流量：（发热极限温度70℃和周围空气温度为25℃时侧立安装）
注：1、当周围介质温度不是25℃时，须采用空气温度改正系数。
2、表中分数的分子表示交流负荷，分母表示直流负荷。
3、当母线平放安装时，对宽度为60mm以下的母线，负荷应减少5%；而对于宽度超过60mm的母线，负荷应减少8%。
中华人民共和国国家标准电工用铜、铝及其合金母线第2部分：铜母线Copper or aluminium and its alloy bus barsfor electrical purposespart2：Copper bus bar1适用范围1.1本标准主要适用于电工铜母线。
1.2本标准必须与GB 5585-85第一部分一起使用．2使用导则2.1 本标准中的铜母线也可用于绕组线导体．2.2 如本标准中的规格不够大时,允许按优先数系规则延伸至所需规格,与制造厂协商制造。
3型号铜母线的型号如表1所示．4 规格铜线线的规格应符合GB 5585－85第１部分的规定。
5 技术要求5.1 铜母线的技术要求应符合表2规定。
表２国家标准局1985-11-20发布1986-10-01实施5.2 抗拉强度与伸长率铜母线的抗拉强度和伸长率应符合表3规定。
表35.3弯曲5.3.1铜母线用b边弯曲90°表面应不出现裂纹，弯曲圆柱的直径根据ａ边尺寸先定，应符合表4规定。
表45.4电阻率铜母线的电阻率应符合表5规定。
表5 ｍｍ计算时，20℃时铜母线的物理参数应取下列数值：密度：8.89g/㎝3线膨胀系数：0.0000171/℃电阻温度系数：TΜR型0.00393 1/℃TΜY型0.00381 1/℃6 试验产品应按表 2 规定试验。
附加说明：本标准由中华人民共和国机械工业部提出。
本标准则机械工业部上海电缆研究所归口。
本标准则机械工业部上海电缆研究所等起草。
本标准起草负责人袁和生。
铜排铝排(铜铝母线) 铜板材型号及规格：
铜母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
铜铝矩形母线规格表：
铝板材型号及规格：
铝母线的性能：
注：该母线普遍用做开关柜汇流排和发电机引接线。
母线的允许载流量：（发热极限温度70℃和周围空气温度为25℃时侧立安装）
注：1、当周围介质温度不是25℃时，须采用空气温度改正系数。
2、表中分数的分子表示交流负荷，分母表示直流负荷。
3、当母线平放安装时，对宽度为60mm以下的母线，负荷应减少5%；而对于宽度超过60mm的母线，负荷应减少8%。
户内开关设备和控制设备中关于母线的几个问题摘要：对开关设备和控制设备的母线载流量、热效应、电动力效应进行了归纳和分析，根据相关的国家标准和电力标准对母线的选用和实际应用提出了实用性的方法。
关键词：母线；载流量；热效应；电动力效应；母线绝缘；母线固定。
1 前言母线，也称母排或载流排，是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。
根据相关资料统计，短路事故绝大部分是直接或者间接发生在母线部位，母线故障是电气设备故障中最严重的故障之一。
因此，对母线的正确选用和应用显得极为关键。
本文对中压3.6kV—40.5kV开关设备和控制设备中与母线相关的几个方面进行初步分析计算和总结。
2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。
其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA 以上。
按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑，主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。
3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。
说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。
3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。
