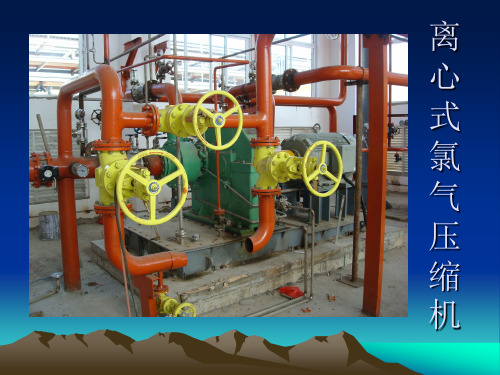

设备维护检修规程LLY—4500氯气压缩机维护检修规程1总则1.1 规程适用范围本规程适用于LLY-4500单缸四级离心式氯气压缩机的维护和检修。
1.2 设备结构简述LLY-4500氯气压缩机由主轴、增速器和电动机三大部分组成。
a.主机主机外壳由铸铁制成四级蜗壳状，上下两个半体，蜗壳间装有齿封以隔离级间气体。
主轴上带有四级叶轮，分别安装在四级蜗壳中，叶轮由铬钼钢制成主轴两端及各级叶轮之间均装有齿封，与蜗壳间的齿封交错隔离，以防止各级间气体的窜位。
b.增速器由三个行星轮、一个六齿圈及一个太阳轮组成，通过增速器将主机转速增加到10407r/min。
c.电动机6000V高压电动机,功率为560KW，型号为Y4005-4。
1.3 设备主要性能电动机功率560KW电动机转速1484r/min主机转速10407r/min工作介质干燥氯气排气量4500m3/h出口压力I级为0.035～0.042MPa，II级0.1～0.12MPa，III级0.18～0.23MPa，IV级0.28～0.38MPa；各级进口温度及出口温度I级进口小于25℃，I、II、III、IV级出口小于90℃，II、III、IV级进口小于40℃。
2设备完好标准2.1 零部件完整齐全，质量符合要求。
2.1.1主、辅机零部件完整齐全，质量符合技术标准。
2.1.2各部配合、安装间隙均符合要求，转子跳动量、轴间窜动量等均不超出规定。
2.1.3仪表仪器、信号联锁和各种安全装置、自动调节装置定期校验，保持完整齐全、灵敏准确。
2.1.4基础、机座稳固可靠，各部连接螺栓禁固、齐全。
2.1.5管线、管件、阀门、支架等安装合理，牢固完整，标志分明，符合技术要求。
2.1.6防腐油漆完整无损，标志分明，符合技术要求。
2.2 设备运转正常，性能良好，达到铭牌出力或查定能力。
2.2.1润滑油系统畅通，油压、油温、油质、油位符合规定，运转时油品各项指标符合规定。
2.2.2设备运转平稳，无松动、杂音及不正常振动等现象。
