断路器技术参数参考标准：GB1984 —2003; GB/T 11022 —1999 ;1、额定电压：126kV、252kV、550kV ;〔额定电压取值与IEC 60694不同〕2、额定绝缘水平：表1额定电压范围I的额定绝缘水平〔与IEC 60694表1a中不完全一致〕3、额定频率：高压断路器额定频率的标准值为50Hz ；4、额定电流〔Ir〕:额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1 ,,, 2，，，4，5，，8 及其与10n的乘积。
5、额定短时耐受电流〔I k〕额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，，，2，，，4，5，，8 及其与10“ 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
推荐值为，1s，3s和4s。
8、操动机构和辅助及控制回路的额定电源电压〔Ua〕额定电压电压应当从表4和表5给出的标准值中选取: 表4直流电压在额定值的85%和110 %间的任一电源电压下，操动机构应该能使开关合闸和分闸。
表5交流电压〔与IEC注：230/400V在将来是唯一的标准值，并推荐在新的系统中采用。
9、操动机构和辅助回路的额定电源频率：额定电源频率的标准值为DC , 50Hz ;10、绝缘、操作和/或开断用的压缩气源的额定压力除非制造厂另有规定，额定压力的标准值为：, 1, , 2, 3, 4MPa;11、额定短路开断电流：额定短路开断电流的交流分量额定短路开断电流的交流分量应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1, , , 2, , , 4, 5, , 8 及其与10n的乘积。
额定短路开断电流的直流分量：12、与额定短路开断电流相关的瞬态恢复电压13、额定短路关合电流对于额定频率为50Hz且时间常数标准值为45ms,额定短路关合电流等于额定短路开断电流交流分量有效值的倍。
断路器技术参数参考标准：GB1984－2003；GB/T 11022－1999；1、额定电压：126kV、252kV、550kV；（额定电压取值与IEC 60694不同）2、额定绝缘水平：3、额定频率：高压断路器额定频率的标准值为50Hz；4、额定电流（Ir）：额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
5、额定短时耐受电流（I k）额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于2.5倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
推荐值为0.5s，1s，3s和4s。
8、操动机构和辅助及控制回路的额定电源电压（Ua）额定电压电压应当从表4和表5给出的标准值中选取：在额定值的85％和110％间的任一电源电压下，操动机构应该能使开关合闸和分闸。
表5 交流电压（与IEC 60694不完全一致）9、操动机构和辅助回路的额定电源频率：额定电源频率的标准值为DC，50Hz；10、绝缘、操作和/或开断用的压缩气源的额定压力除非制造厂另有规定，额定压力的标准值为：0.5，1，1.6，2，3，4MPa；11、额定短路开断电流：额定短路开断电流的交流分量额定短路开断电流的交流分量应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短路开断电流的直流分量：12、与额定短路开断电流相关的瞬态恢复电压13、额定短路关合电流对于额定频率为50Hz且时间常数标准值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值的2.5倍。

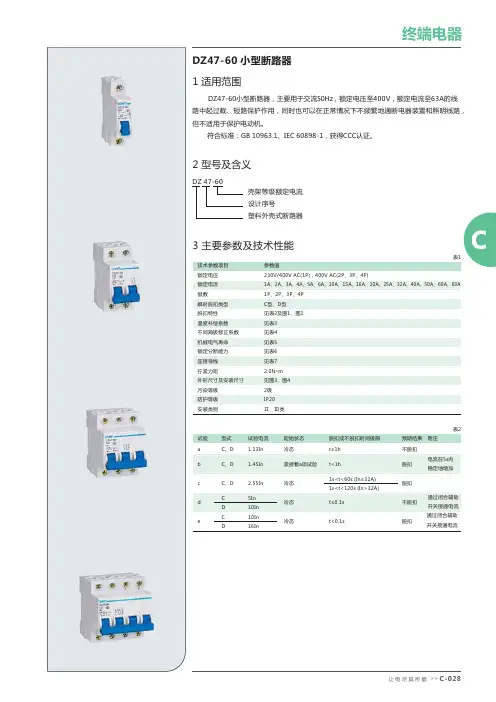

表2DZ47-60 小型断路器2 型号及含义DZ 47-60壳架等级额定电流 设计序号塑料外壳式断路器DZ47-60小型断路器，主要用于交流50Hz，额定电压至400V，额定电流至63A的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地通断电器装置和照明线路，但不适用于保护电动机。
符合标准：GB 10963.1、IEC 60898-1，获得CCC认证。
1 适用范围表1参数值230V/400V AC(1P)，400V AC(2P、3P、4P)1A、2A、3A、4A、5A、6A、10A、15A、16A、20A、25A、32A、40A、50A、60A、63A 1P、2P、3P、4P C型、D型见表2及图1、图2见表3见表4见表5见表6见表72.0N •m 见图3、图42级IP20Ⅱ、Ⅲ类技术参数项目额定电压额定电流极数瞬时脱扣类型脱扣特性温度补偿系数不同海拔修正系数机械电气寿命额定分断能力连接导线拧紧力矩外形尺寸及安装尺寸污染等级防护等级安装类别3 主要参数及技术性能试验a bce 型式C、D C、DC、D C D试验电流1.13In 1.45In2.55In 10In 16In起始状态冷态紧接着a项试验冷态冷态脱扣或不脱扣时间极限t≤1h t<1h1s<t<60s (In≤32A)t<0.1s 预期结果不脱扣脱扣脱扣脱扣附注电流在5s内稳定地增加终端电器让 电 尽 其 所 能 >> C-028通过闭合辅助开关接通电流项目机械寿命电气寿命寿命(次)40004000表5额定电流C1-C40C1-C40C50-C63C50-C63D1-D63D1-D63极数12、3、412、3、412、3、4电压(V)230/400400230/400400230/400400通断能力(A)600060004000400040004000表6不同海拔高度下使用电流的修正系数脱扣类型C、D 额定电流(A)1、2、3、4、5、6、10、15、16、20、25、32、40、50、60、63≤2000m1(2000-3000)m0.9≥3000m0.8举例额定电流10A产品在2500m降容后使用电流为：0.9×10=9A表4终端电器>>让 电 尽 其 所 能C-029 1-610-3240-631.201.181.161.141.121.121.091.081.071.051.041.031.001.001.000.960.960.970.800.920.870.750.880.830.700.840.80脱扣特性曲线图(见图1、图2)5 外形及安装尺寸35277.56 订货须知6.1 订货时要标明下列各点：6.1.1 产品型号和名称，如DZ47-60小型断路器；6.1.2 瞬时脱扣型式和额定电流，如C25；6.1.3 断路器极数，如2P；6.1.4 订货数量，如50台。
自动手动闭合断开红色绿色2021年09月版NBH-100NGV 、NBH-100HGV 小型断路器0ZTD.463.11300506图5 接线方式注意：通电前检查接线是否正确、牢固，验证手柄动作灵活性，以及确认产品 手动、自动模式。
系注册商标,属正泰电器(CHINT ELECTRIC )所有产品若有技术改进，会编进新版说明书中，不再另行通知。
正泰电器(CHINT ELECTRIC )版权所有 采用环保纸印刷 E-mail:chint@欢迎访问：欢迎咨询：全国统一客户服务热线地址：浙江省乐清市北白象镇正泰工业园区正泰路1号 325603邮编：电话： 0577-********传真： 0577-********使用说明书感谢您选购本产品，在安装、使用或维护产品前，请仔细阅读使用说明书。
2021年08月版NBH-100NGV 、NBH-100HGV 小型断路器符合标准：GB/T 10963.107型号：NBH-100NGV NBH-100HGV 名称：小型断路器检验员：检验日期：产品经检验合格，符合标准G B /T 10963.1、准予出厂。
见产品或包装维护6 断路器在运行时，应定期检查；断路器在出现过载分闸、短路分闸或人为分闸（即非欠压引起的分闸）时指示灯闪烁警示。
此时应先排除故障，再手动合闸，恢复供电；断路器在出现欠压分闸时指示灯熄灭，此时禁止人为合闸操作。
当产品处于手动模式时，故障排除后需用户手动合闸，恢复供电；当产品处于自动模式时，故障排除后产品自动合闸，恢复供电。
质保期与环境保护及其它法律规定88.1 质保期在遵守正常贮运条件下且产品包装或产品本身完好，产品自生产之日起，质保期为36个月。
下列情况，均不属保修范围：1) 用户使用、保管、维护不当造成的损坏。
2) 非公司指派机构或人员，或自行拆装维修造成的损坏。
3) 产品超过质保期。
4) 因不可抗力因素造成的损坏。
8.2 环境保护为了保护环境，本产品或其中的部件报废时，请按工业废弃物妥善处理；或交由回收处理站按照国家相关规定进行分类拆解、回收再利用等。
400-817-浙江办事处（浙江省、福建省）地址：浙江省乐清市北白象镇硐桥村华山路 正泰大桥物流园区江苏办事处(江苏省、安徽省)地址：江苏省南京市建邺区河西大街66号 徐矿明星商务中心11楼北山东办事处（山东省）地址：山东省济南市市中区二环南路2666号 鲁能国际中心2403室河南办事处（河南省、山西省）地址：河南省郑州市花园路 信息大厦1707室四川办事处（四川省、重庆市）地址：四川省成都市武候区航空路6号 丰德国际B1-3AF 湖南办事处（湖南省、江西省）地址：湖南省长沙市万家丽中路一段 旺德府国际大厦1406-1407辽宁办事处（辽宁省、吉林省、内蒙古东部）地址：辽宁省沈阳市和平区南京南街197号 （长白地区）汇锦金融中心801室湖北办事处（湖北省）地址：湖北省武汉市江汉区后襄河北路 海马公园1栋1201-1205云南办事处（云南省、贵州省）地址：贵州省贵阳市观山湖区 黔桂国际商务中心1504号新疆办事处（新疆维吾尔自治区）地址：新疆乌鲁木齐市天山区光明路 时代广场A 座7G 室广西办事处（广西壮族自治区)地址：广西南宁市青秀区东葛路118号 青秀万达广场西2栋2018号黑龙江办事处（黑龙江省）地址：黑龙江省哈尔滨市南岗区中兴大街万达广场写字楼B1栋2310室在全球能源发展面临资源紧张、环境污染、气候变化三大难题的背景下，能源格局优化成必然趋势。
正泰积极推进“一云两网”战略布局，持续分阶段推进大数据、物联网、人工智能与制造业的深度融合，着力打造平台型企业，引领行业发展新风向。
正泰云正泰云是智慧科技与数据应用的载体，连接企业内部制造与经营管理数据，实现企业对内与对外的数字化应用与服务。
正泰能源物联网 EIoT 正泰能源物联网是以用户为中心的多能互补的智慧能源体系，为政府、工商业及终端用户提供一揽子能源解决方案，业务涵盖智慧能效、智慧电力、智能家居、智慧新能源等。
正泰工业物联网 IIoT 正泰工业物联网是以企业数字化转型为核心的智能制造体系，构建形成灵活、高效、智慧的工业体系，业务涵盖智能制造、智慧工业、智慧水务、智慧供热等。
ANA1(Inm=20006300)系列智能型万能式断路器~1456891112131415NA1-2000~6300智能型万能式断路器A智能控制器旋出旋进把柄灭弧室导轨本体摇手柄手柄A断路器由本体和抽屉座两部分组成。
断路器本体插入抽屉座中成为抽屉式。
固定式断路器/隔离开关固定式安装使用固定支架注：隔离开关无智能控制器抽屉座本体普通型，多功能型智能控制器功能一览表标准型√√√√M 多功能型3M √√√√√√√√○○√○○√√√√○AA辅助触头A透明防护罩钢缆绳机械联锁1QF 2QF 010011QF2QF电路图可能的运行方式钥匙锁相间隔板门框及衬垫连杆式机械联锁5.4.15 双电源自动转换开关双电源自动转换开关为CB级，主要由两台NA1-2000关控制器等组成，适用于频率50/60Hz开关分自投自复、自投不自复、电网－发电三种。
订购双电源自动转换开关时，必须注意以下几点：a.为了防止用户接线错误，不能单独购买双电源自动控制器，需要与断路器一起订购b.必须同时订钢缆机械联锁和5常开5常闭辅助(用户实际使用3常开3常闭)c.双电源自动控制器专用电缆长2md.带双电源自动控制器的断路器，禁止带钥匙锁e.断路器的分励脱扣器、闭合电磁铁的控制电源电压只能为：AC220VAAAA控制回路接线图77.1 控制回路的连线：AAA位置信号触点容量：5 300VA 5 300VA 5 60W额定发热电流 Ith (A)额定控制容量AC230AC400DC220额定电压 (V)ANA1-20006300系列万能式断路器订货规范~NA1-6300NA1-4000/3P NA1-3200NA1-2000安装方式□抽屉式 □固定式（注：≥4000A以上无固定式）In 备注：订货时必须指明壳架电流、额定电流及辅助控制电压！注：1). 请在所需选项相对应的“□”、“ ”打“√”或填上数字；如无标注，本公司将按常规出厂整定提供。
NA8系列万能式断路器技术特点与优势保护全面，安全可靠创新技术，超强耐用安装便捷，使用灵活工作和环境条件极数额定工作电压Ue(V)额定绝缘电压Ui(V)额定冲击耐受电压Uimp(KV)额定频率(Hz)飞弧距离(mm)适用于隔离污染等级3/4380/400/415、525/660/690、1000/1140 1000/11401250/60GB/T 14048.2、IEC/EN 60947-2 适用 GB/T 14048.1、IEC 60664-1 N:3产品型号额定电流（A）第四极额定电流（A）断路器类型额定极限短路分断能力（kA rms）VAC 50/60Hz额定运行短路分断能力（kA rms）VAC 50/60Hz额定短时耐受电流（kA rms）VAC50/60Hz使用类别闭合容量（kA peak）VAC 50/60Hz接通电流脱扣保护功能（MCR kA rms）分断时间（ms）闭合时间（ms）安装、连接和寿命寿命 C/O 周期连接尺寸（高×宽×深）380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V、1000/1140V380/400/415V、690V380/400/415V、690V、1000/1140V免维护免维护3P4P3P4PIcuIcsIcw 1sIcw 3sIcm机械电气水平（标配）垂直混合固定式抽屉式NA8-1600200 400 630 800 1000 1250 1600200 400 630 800 1000 1250 1600N N(415V) (690V)65*（55） 36（30）50（42） 36（25）50（42） 36（25）30 30B143（121） 75.6（63）1020~3030~40415V 690V200001600A：8000 3000≤1250A：10000320×254×250320×324×250351×282×348351×352×348NA8-40001600 2000 2500 3200 40001600 2000 2500 3200 4000H(415V) (690V) (1000/1140V)100 85 50100 85 50100 85 5075 75B220 187 1052620~3030~40415V 690V 1000V/1140V100006000 3000 500396x432x341396x547x341431x435x449431x550x449NA8-2500630 800 1000 1250 1600 2000 2500630 800 1000 1250 1600 2000 2500N H(415V) (690V) （415V） （690V)90 50 85 6580 50 85 6565 50 85 6550 50B176 105 176 1211620~3030~40415V 690V200008000 4000396x370x367396x465x367431.5×375×476431.5×470×476NA8-32001600 2000 2500 32001600 2000 2500 3200N(400V)10010085B2202620~3030~40200008000396x432x341396x547x341431x435x449431x550x4494000 5000 6300 75004000 5000 6300 3750N H440V 690V 440V 690V135 100 150 100135 100 100135 100 135 100100 100 100 100B297 220 330 2202620~3030~40440V 690V100006300~7500A：15004000~5000A：4000471.5×786×464471.5×1016×464135 /150（7500A)1000Electric industry电力行业NA8系列万能式断路器广泛应用于国网、南网的各类项目中：元件集采业务、招标设备配套业务、地方电力公司或地市供电局的招标项目等。
正泰，智慧能源解决方案提供商1 适用范围DW17D 系列万能式断路器DW17D系列万能式断路器适用于交流电压400V(380V)、690V(660V)、50Hz、额定工作电流至3900A的配电网络，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等危害，在正常条件下，也可作为线路的不频繁转换之用。
符合标准：GB /T 14048.2、IEC 60947-2。
4.1 断路器在不同环境温度下的持续电流变动(见表1)。
DW 17 D-□/□断路器极数，以阿拉伯数字表示，3极时省略 断路器壳架等级额定电流 企业标识代号 设计代号 万能式断路器2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能4.2 断路器的通断能力：本系列断路器通断能力按GB14048.2要求，当电源为上进线或下进线及短路短延时保护(延时≤300ms)时，通断能力均相同，具体指标(见表2)。
注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。
短路短延时时间大于300ms时，其通断能力数据协商确定。
3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。
3.2 安装地点：海拨不超过2000m。
3.3 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。
3.4 污染等级：三级。
3.5 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。
表14.4 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的性能(见表4)。
注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。
4.5 过电流脱扣器的保护特性。
4.5.1 过载脱扣器的长延时动作特性(见表5)。
4.5.2 短路脱扣器的动作电流的误差为整定值的±20%。
