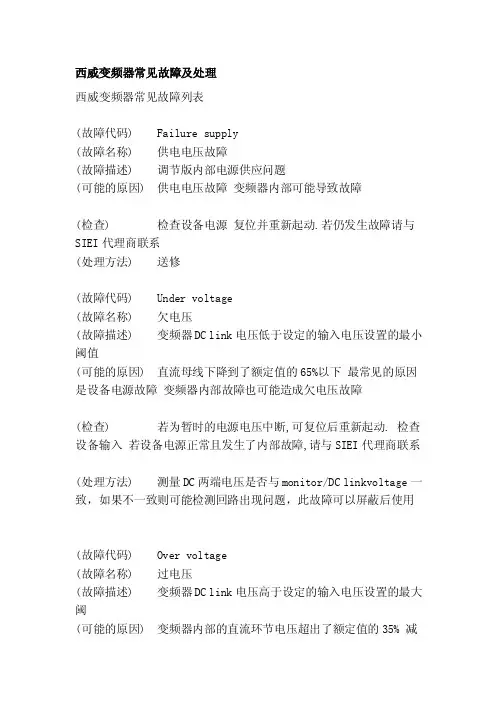

西威变频器常见故障及处理西威变频器常见故障列表(故障代码) Failure supply(故障名称) 供电电压故障(故障描述) 调节版内部电源供应问题(可能的原因) 供电电压故障变频器内部可能导致故障(检查) 检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) 送修(故障代码) Under voltage(故障名称) 欠电压(故障描述) 变频器DC link电压低于设定的输入电压设置的最小阈值(可能的原因) 直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障(检查) 若为暂时的电源电压中断,可复位后重新起动. 检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系(处理方法) 测量DC两端电压是否与monitor/DC linkvoltage一致，如果不一致则可能检测回路出现问题，此故障可以屏蔽后使用(故障代码) Over voltage(故障名称) 过电压(故障描述) 变频器DC link电压高于设定的输入电压设置的最大阈(可能的原因) 变频器内部的直流环节电压超出了额定值的35% 减速时间太短设备受到很高的过压峰值影响(检查) 调整减速时间(处理方法) １＼检查制动电阻是否脱线，阻值是否与推荐的匹配，２＼BU res OL time设置是否合适(故障代码) IGBT Desaturat(故障名称) IGBT故障(故障描述) 门极退饱和传感电路检测到IGBT瞬时过电流(可能的原因) 变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效(检查) 复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) １＼如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。
２＼运行过程中出现,检查是否在运行过程中有输出接触器断开现象．３＼如果上电一直出现则返回西威(故障代码) Inst Over current(故障名称) 过电流(故障描述) 输出电流传感器检测到IGBT瞬时过电流(可能的原因) 变频器检测到电机输出有过大电流(>4*In) 突加重载电机电缆短路电机不合适(检查) 检查负载检查电缆检查电机规格(处理方法) １＼请检查现场输出回路是否有短路现象；２＼如果上电就有返回西威(故障代码) Ground fault(故障名称) 接地故障(故障描述) 输出相对地放电(可能的原因) 电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障(检查) 检查电机电缆(处理方法) １＼电机局部短路２＼11，15KW可以把变频器内部电流检测部分灰尘过多，用吹风机吹干净并保持干燥环境．３＼如果不起作用持续出现返回西威(故障代码) Curr fbk loss(故障名称) 电流反馈故障(故障描述) 电流检测传感器反馈故障或者电源供应故障(可能的原因) 调节板和电流互感器连接错误；(检查) 检查XTA端子的连接电缆(处理方法) １＼内部的白色排线是否接触良好； 2 \变频器电内24V电源短路 3＼否则返回西威(故障代码) Module OT(故障名称) 模块过热(故障描述) 内部传感器检测到IGBT过热（只是型号0.75到 20Hp(可能的原因) IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Module OT 2\返回西威(故障代码) Heatsink OT(故障名称) 散热器过热(故障描述) 热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号(可能的原因) GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Heatsink OT 2\返回西威(故障代码) Motor OT(故障名称) 电机过热(故障描述) 热敏继电器或者PTC热敏电阻检测到电机过热(可能的原因) 变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块(处理方法) １＼端子号78，79接一个1k电阻。
西威变频器故障的处理方式报警名称故障描述处理方法Failure supply调节版内部电源供应问题送修Undervoltage变频器DC link电压低于设定的输入电压设置的最小阈值测量DC两端电压是否与monitor/DC voltage一致，如果不一致则可能检测回路出现问题，此故障可以屏蔽后使用Overvoltage变频器DC link电压高于设定的输入电压设置的最大阈值１＼检查制动电阻是否脱线，阻值是否与推荐的匹配，２＼BU res OL time设置是否合适IGBT desat flt门极退饱和传感电路检测到IGBT瞬时过电流１＼如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。
２＼运行过程中出现,检查是否在运行过程中有输出接触器断开现象．３＼如果上电一直出现则返回西威Inst Overcurrent输出电流传感器检测到IGBT瞬时过电流１＼请检查现场输出回路是否有短路现象；２＼如果上电就有返回西威Ground fault输出相对地放电１＼电机局部短路２＼11，15KW可以把变频器内部电流检测部分灰尘过多，用吹风机吹干净并保持干燥环境．３＼如果不起作用持续出现返回西威Curr fbk loss电流检测传感器反馈故障或者电源供应故障１＼内部的白色排线是否接触良好；２＼否则返回西威External fault外部故障信号有输入参数设置问题Spd fbk loss检测到速度反馈传感器或者电源故障１＼编码器类型设置问题２＼编码器跳线问题３＼编码器或编码器线问题４＼变频器本身问题，返回西威Module OT 内部传感器检测到IGBT过热（只是型号0.75到 20Hp）返回西威Heatsink OT热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号）返回西威Motor OT 热敏继电器或者PTC热敏电阻检测到电机过热１＼端子号78，79接一个1k电阻。
２＼如果还有返回西威（此问题可以直接设为忽略）Heatsink S OT散热片线性温度传感器超出阈值返回西威Regulat S OT调节板线性温度传感器超出阈值返回西威Intake Air S OT制冷空气入口线性温度传感器超过阈值（仅对型号25HP和更高型号）返回西威Cont fbk fail检测到接触器反馈信号不正确１＼参数AlARM CONFIG/Contact feedback/CNT feedback src是否设置正常Comm card fault可选件总线通信卡出错１＼是否开始ＳＢＩ功能２＼返回西威Appl card fault可选件APC卡出错１＼是否开始应用卡２＼返回西威Drv overload变频器超载累加器超出阈值１＼机械２＼电机相序３＼编码器线，编码器，如果均正常，则重新自学习原点３＼参数（速度反馈精度）Mot overload电机超载累加器超出阈值参数设置BU overload制动电阻超载累加器超出阈值１＼检查制动电阻是否脱线，２＼阻值是否与推荐的匹配３＼参数BU res OL time设置问题Data lost永久性存储器数据被更改或误用返回西威Brake fbk fail检测到报闸反馈信号不正确１＼参数AlARM CONFIG/Brake feedback/BRK feedback src问题Max time软件作业时间超出报废Sequencer报警事件引起变频器禁用提示曾经有过报警Door fbk fail检测到门反馈信号不正确１＼参数AlARM CONFIG/Door feedback/Door feedbacksrc问题Overspeed当变频器运行时超出最大速度阈值１＼往往是和Spd fbk loss一起报，编码器自学习有问题２＼编码器或编码器电缆问题UV repetitive 5分钟内检测到超出规划的低电压故障次数变频器上电断电操作太频繁IOC repetitve 30秒内检测到超过2次的OC过电流故障返回西威IGBTdesat repet 30秒内检测到超过2次的IGBT desat故障１＼停车时完全没有输出电流时，输出接触器方可断开。

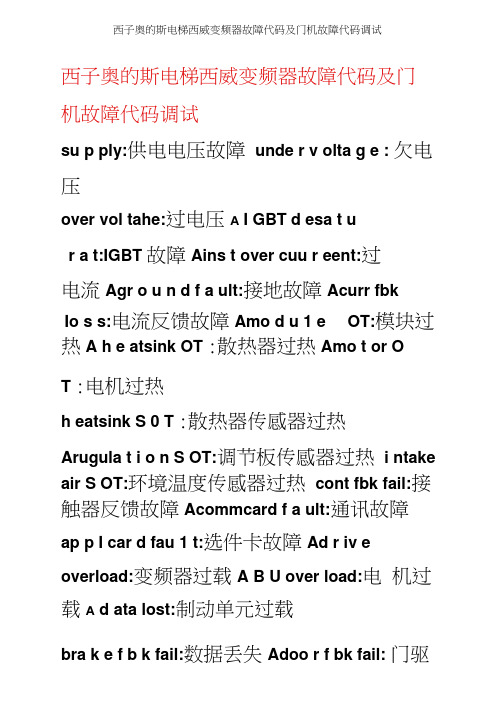

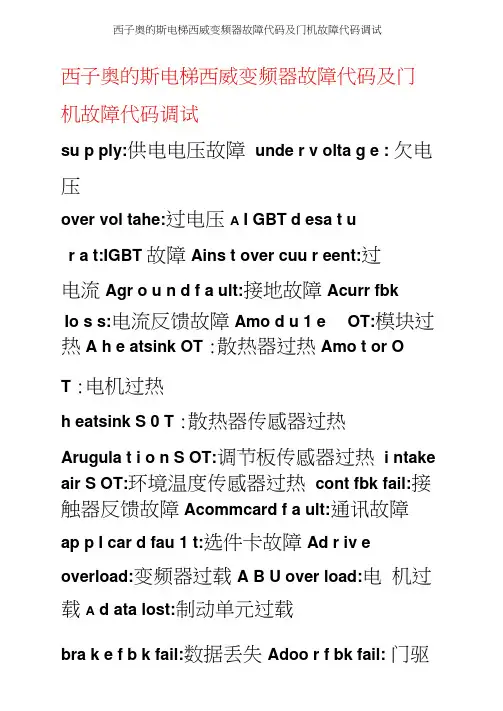

西子奥的斯电梯西威变频器故障代码及门机故障代码调试su p ply:供电电压故障unde r v olta g e : 欠电压over vol tahe:过电压A I GBT d esa t ur a t:IGBT 故障Ains t over cuu r eent:过电流Agr o u n d f a ult:接地故障Acurr fbkIo s s:电流反馈故障Amo d u 1 e OT:模块过热A h e atsink OT :散热器过热Amo t or OT :电机过热h eatsink S 0 T :散热器传感器过热Arugula t i o n S OT:调节板传感器过热i ntake air S OT:环境温度传感器过热cont fbk fail:接触器反馈故障Acommcard f a ult:通讯故障ap p I car d fau 1 t:选件卡故障Ad r iv e overload:变频器过载A B U over load:电机过载A d ata lost:制动单元过载bra k e f b k fail:数据丢失Adoo r f bk fail: 门驱反馈故障A S pd fbk iOS S :速度反馈丢失A 故障代码故障名称可能的原因检査Fai 1 u r e s upply供电电压故障供电电压故障变频器内部可能导致故障检査设备电源心复位并重新起动、若仍发生故障请与S I EI 代理商联系A Under v ol t age欠电压直流母线下降到了额定值的65%以下A最常见的原因就是设备电源故障A变频器内部故障也可能造成欠电压故障若为暂时的电源电压中断，可复位后重新起动、检查设备输入A若设备电源正常且发生了内部故障，请与SIEI代理商联系Over vol t age过电压变频器内部的直流环节电压超出了额定值的3 5% 减速时间太短设备受到很高的过压峰值影响调整减速时间A I GBTADe s at u rat IG B T 故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动、若仍发生故障请与SIEI代理商联系Instcu rren t过电流变频器检测Ove r到电机输出有过大电流(>4* I n) 突加重载A电机电缆短路电机不合适检査负载检查电缆检查电机规格^Ground fault接地故障电流检测发现电机相电流之与不为零A电机或电缆绝缘失效A编码器故障也可能引起接地故障检查电机电缆AC u r r fbk Io s s电流反馈故障调节板与电流互感器连接错误;A检查XTA 端子的连接电^Module OT 模块过热IGBT模块温度太高A风机故障功率元件IGBT故障A过负荷电流周期太快Heatsink 0T散热器过热GBT模块温度太高风机故障功率元件IGBT故障心过负荷电流周期太快Motor 0T电机过热变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块Heats i nk S OT散热器传感器过热环境温度太高A风机故障A散热片太脏检查冷却气流A检査散热气就是否不干净A检查环境温度AR e gulat ionS OT调节板传感器过热调节板温度太高环境温度太高检查环境温度A检查冷却气流Int a k e air S OT环境温度传感器过热冷却空气温度太高风机故障冷却口堵塞检查风机A检査变频器的冷却Cont fbk fail接触器反馈故障变频的主接触器故障检查变频器的接触腳Comm c ardfa u It 通讯故障变频器通讯故障A复位重新起动，若再次出现请与SIEI代理商联系A p pl c ar d fault选件卡故障选件板的读入失败检查安装若安装正确，请与SIE I代理商联系ADriv e o v erl o a d变频器过载变频器过载A Mo t o r o v erlo a d 电机过载电机过载减少电机负载A B U ov e rload制动单元过载制动单元过载D ata Io s t数据丢失Br a ke fbk f a il 抱闸反馈故障ASeque ncer装置上电或复位时,接通输入连着2装置配置为运行端子Doo r fb k fail门驱反馈故障A Ove r spe e d 超速AIGBT d es a t re pet IGBT 故障变频器在IGBT桥或其门极驱动器中检查到了错误动作A干扰故障器件失效复位并重新起动、若仍发生故障请与SIEI代理商联系Wat c hDOG user处理器瞧门狗干扰故障A 元件失效对复位后重新起动，若故障再次发生，请联系SI EI代理商E x t e r nal f a u 1 t 外部故障在外部数字输入中检测出故障检査外部故障电路器未接编码器连接不正确检査编码器A西威面板操作说明A 6面板操作A操作面板包括两行或器件S pd fbk loss速度反馈丢失编码16位LCD显示、7个LED及9个功能键组成。
西威变频器故障查询及故障处理（中）西威变频器故障查询及操作方法(上）默纳克万能MDKE6服务器使用说明新时达现场手动抱闸力测试方法步骤新时达系统UCMP现场测试方法步骤最新展鹏门机高级调试手册(上)最新新国标展鹏门机开关接线说明(中)最新新国标展鹏门机故障码带门机参数表(下)永大电梯菜单说明永大解码器操作使用说明(上)奥的斯服务器查看故障清除故障奥的斯变频器故障查看清除复位奥的斯系列M1112信号输入默纳克分时分和层分时分门服务设置三菱电梯所有直梯系列安全回路短接信号表默纳克NICE3000和NICE3000new最新系统小键盘更新了些新功能使用方法奥的斯ACD-MR无机房SPB厅外服务显示板操作培训奥的斯402变频器报717 fault 变频器故障排除新时达C7000电梯一体化控制柜培训调试步骤奥的斯服务器使用说明西继迅达SCH5600电梯故障代码(上）目录一、变频器控制面板介绍二、西威变频器故障査询方法三、西威变频器故障历史记录査询和清除故障四、西威变频器常见故障处理一、变频器控制面板介绍二、西威变频器故障査询方法1. 当变频器液晶显示屏上方指示灯Alarm闪红灯时，表示变频器报故障了。
2. 此时进行以下操作：3. 先按变频器面板上Shift键，再按Alarm (▲)键。
此时会看到液晶显示菜单Alarm list ,屏幕上面一行是Alarm list ,屏幕下面一行就是故障代码。
维修保养人员应该记下下一行显示的内容，及时查询变频器相关故障代码，根据故障记录排除电梯故障。
查看故障操作如下：按面板Shift + Alarm ( ▲)键。
三、西威变频器故障历史记录査询和清除故障1.找到变频器监控菜单MONITOR ,按ENTER键进入，按▲键2次，可以看到Alarm log ,按ENTER键进入，就可以看到故障记录和故障发生时间。
例如故障：故障代码含义：Undervoltage变频器禁用变频器DC link电压低于设定的输入电压设置的最小阈值2.清除故障，则在看到Alarm Log菜单后再按上键或黄下键至显示Alarm Log Clear菜单后按确认键即可清除故障。
西威变频器故障查询及操作⽅法（上）西继迅达SCH5600电梯故障代码(中）西继迅达SCH5600电梯故障代码(上）默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动⼒检测异常故障处理默纳克NICE3000和NICE3000new最新系统⼩键盘更新了些新功能使⽤⽅法默纳克系统NICE3000和NICE3000new故障历史记录查询⽅法西⼦奥的斯OH6000主板与接⼝板端⼦介绍通⼒有机房和⽆机房安全回路短接介绍培训奥的斯钢带检测常见故障处理及调试学习西奥系列IO地址设置服务使⽤介绍奥的斯⽆机房SPBCII板常⽤功能按钮介绍蒂森电梯MC2/3主板故障代码（上）蒂森电梯MC2/3主板故障代码（中）蒂森电梯MC2/3主板故障代码（下）蒂森MC2电器原理图讲解带标注奥的斯ACD系列变频器通⽤最新故障码含新国标（上）奥的斯ACD系列变频器通⽤最新故障码含新国标（中）奥的斯ACD系列变频器通⽤最新故障码含新国标（下）⽬录⼀、变频器控制⾯板介绍⼆、西威变频器故障査询⽅法三、西威变频器故障记录査询四、西威变频器常见故障处理⼀、变频器控制⾯板介绍⼆、西威变频器故障査询⽅法1. 当变频器液晶显⽰屏上⽅指⽰灯Alarm闪红灯时，表⽰变频器报故障了。
2. 此时进⾏以下操作：3. 先按变频器⾯板上Shift键，再按Alarm (▲)键。
此时会看到液晶显⽰菜单Alarm list ,屏幕上⾯⼀⾏是Alarm list ,屏幕下⾯⼀⾏就是故障代码。
维修保养⼈员应该记下下⼀⾏显⽰的内容，及时查询变频器相关故障代码，根据故障记录排除电梯故障。
操作如下：按⾯板Shift + Alarm ( ▲)键。
三、西威变频器故障记录査询1.找到变频器监控菜单MONITOR ,按ENTER键进⼊，按▲键2次，可以看到Alarmlog ,按ENTER键进⼊，就可以看到故障记录和故障发⽣时间。
例如故障图：故障代码含义：Undervoltage变频器禁⽤。
西威变频器故障查询及操作方法西威变频器故障查询:当变频器液晶显示屏上方指示灯 Alarm 闪红灯时，表示变频器报故障了。
此时应该立刻进行以下操作：先按变频器面板上 Shift 键，再按Alarm （▲）键。
此时会看到液晶显示菜单 Alarm list ，屏幕上面一行是 Alarm list ，屏幕下面一行就是故障代码。
维修保养人员应该记下下一行显示的内容，及时查询变频器相关故障代码，根据故障记录排除电梯故障。
操作如下，即：Shift + Alarm （▲） 西威变频器故障记录查询:找到变频器监控菜单 MONITOR ，按 ENTER 键进入，按▲键2次，可以看到 Alarmlog ，按 ENTER 键进入，就可以看到故障记录和故障发生时间。
例如：（故障时间）→ （故障代码）→故障代码含义： Undervoltage 变频器禁用变频器DC link 电压低于设定的输入电压设置的最小阈值22：39：20 230170 Undervoltage西威变频器故障代码报警名称报警含义变频器处理方法Failure supply 控制部分一个或者多个供电电源电路故障变频器禁用 Undervoltage 变频器DC link 电压低于设定的输入电压设置的最小阈值变频器禁用 Overvoltage 变频器DC link 电压高于设定的输入电压设置的最大阈值 变频器禁用 IGBT desat flt 门极退饱和传感电路检测到IGBT 瞬时过电流 变频器禁用 Inst Overcurrent 输出电流传感器检测到IGBT 瞬时过电流变频器禁用 Ground fault 输出相对地放电可编程 Curr fbk loss 电流检测传感器反馈故障或者电源供应故障 变频器禁用 External fault 外部故障信号有输入可编程 Spd fbk loss 检测到速度反馈传感器或者电源故障可编程 Module OT内部传感器检测到IGBT 过热 （只是型号0.75 到20Hp ） 变频器禁用 Heatsink OT热敏继电器检测到散热器过热 （仅对型号18.5KP 和更高型号）变频器禁用 Motor OT 热敏继电器或者PTC 热敏电阻检测到电机过热 可编程 Heatsink S OT 散热片线性温度传感器超出阈值 可编程 Regulat S OT 调节板线性温度传感器超出阈值可编程 Intake Air S OT制冷空气入口线性温度传感器超过阈值（仅对型号25HP 和更高型号）可编程 Cont fbk fail 检测到接触器反馈信号不正确 可编程 Comm card fault 可选件总线通信卡出错 可编程 Appl card fault 可选件APC 卡出错变频器禁用 Drv overload 变频器超载累加器超出阈值 可编程 Mot overload 电机超载累加器超出阈值可编程 BU overload 制动电阻超载累加器超出阈值 可编程 Data lost 永久性存储器数据 更改或误用变频器禁用 Brake fbk fail 检测到报闸反馈信号不正确 可编程 Max time 软件作业时间超出变频器禁用 Sequencer 报警事件引起变频器禁用变频器禁用 Door fbk fail 检测到门反馈信号不正确变频器禁用 Overspeed 当变频器运行时超出最大速度阈值变频器禁用 UV repetitive 5 分钟内检测到超出规划的低电压故障次数 变频器禁用 IOC repetitve 30 秒内检测到超过2 次的OC 过电流故障 变频器禁用 HW fail变频器调节卡和它的一个选件卡或者I/O 扩展卡之间的通信失败变频器禁用IGBTdesat repet 30 秒内检测到超过2 次的IGBT desat 故障变频器禁用 WatchDog user 指定时间内变频器再触发通信看门狗失败变频器禁用。

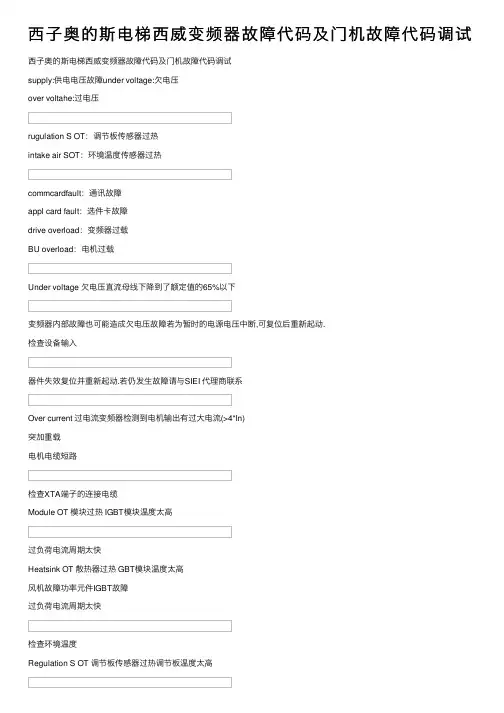

西⼦奥的斯电梯西威变频器故障代码及门机故障代码调试西⼦奥的斯电梯西威变频器故障代码及门机故障代码调试supply:供电电压故障under voltage:⽋电压over voltahe:过电压rugulation S OT：调节板传感器过热intake air SOT：环境温度传感器过热commcardfault：通讯故障appl card fault：选件卡故障drive overload：变频器过载BU overload：电机过载Under voltage ⽋电压直流母线下降到了额定值的65%以下变频器内部故障也可能造成⽋电压故障若为暂时的电源电压中断,可复位后重新起动.检查设备输⼊器件失效复位并重新起动.若仍发⽣故障请与SIEI 代理商联系Over current 过电流变频器检测到电机输出有过⼤电流(>4*In)突加重载电机电缆短路检查XTA端⼦的连接电缆Module OT 模块过热 IGBT模块温度太⾼过负荷电流周期太快Heatsink OT 散热器过热 GBT模块温度太⾼风机故障功率元件IGBT故障过负荷电流周期太快检查环境温度Regulation S OT 调节板传感器过热调节板温度太⾼检查冷却⽓流Intake air S OT 环境温度传感器过热冷却空⽓温度太⾼风机故障Drive overload 变频器过载变频器过载Motor overload 电机过载电机过载减少电机负载Data lost 数据丢失Brake fbk fail 抱闸反馈故障Sequencer 装置上电或复位时，接通输⼊连着24V 装置配置为运⾏端⼦External fault 外部故障在外部数字输⼊中检测出故障检查外部故障电路或器件Spd fbk loss 速度反馈丢失编码器未接编码器连接不正确检查编码器西威⾯板操作说明6 ⾯板操作注意:长于20cm的操作⾯板电缆必须屏蔽. 标??识颜??⾊功能+Torque 黄装置输出正转矩，灯亮Alarm 红代表跳闸故障Enable 绿装置接通Zero speed 黄代表零速低压接地端。
西威变频器部分故障中文说明1.under voltage:欠电压2.over voltahe:过电压3.IGBT desaturat:IGBT故障4.inst over cuureent：过电流5.ground fault：接地故障6.curr fbk loss：电流反馈故障7.module OT：模块过热8.heatsink OT：散热器过热9.motor OT：电机过热10.heatsink S OT：散热器传感器过热11.rugulation S OT：调节板传感器过热12.intake air SOT：环境温度传感器过热13.cont fbk fail：接触器反馈故障mcardfault：通讯故障15.appl card fault：选件卡故障16.drive overload：变频器过载17.BU overload：电机过载18.data lost：制动单元过载19.brake fbk fail：数据丢失20.door fbk fail：门驱反馈故障21.spd fbk loss:速度反馈丢失西威变频器调试资料一.变频器线路说明1.同步变频器选型方法2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）4.端子与接线说明二.外部部件说明与选配1.制动电阻选型2.滤波器选型3.编码器与分频卡海德汉hipeface内密控4.旋转变压器与RES卡三.操作说明1.面板操作说明2.参数修改步骤3.参数保存方法四.参数设置表及简要说明五.变频器自学习调试1.电流自学习2.无齿定位自学习六.速度曲线与时序的说明七.舒适感调试说明1.PI调节2.预转矩调试八.常见显示错误与处理方法1.报警清除方法2.软件报错的说明3.硬件故障处理方法九. 3.5与3.4新增、改变内容对照表十.附录1 3.5版本说明十一.反馈表一.变频器线路说明1.同步变频器选型方法当永磁同步无齿曳引机选配变频器型号时，除了要符合曳引机的铭牌参数外，一般还需要满足 1.6 Ib>2.0Ij,的电流公式。
Ib:变频器的额定电流。
Ij：曳引机的额定电流。
2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)（未完善）因西威变频器软件系统比较强大，启动时比一般变频器要慢。
在电梯系统上电后，变频器正常信号给的比较慢，新时达微机板等会不断的断合变频器电源，从而无法正常运行运行。
具体处理方法：将变频4060号参数置1（反），微机板中Drive OK输入端设为常闭有效。
3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）（未完善）进口曳引机参数不详,，具体参数要向曳引机销售方咨询。
4.端子与接线说明(详细参见说明书P50)a、主线路注意事项制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障"b、控制线路注意事项采用变频器内部24V时，需要将变频器18、19端子接入回路。
"在使用41、42端子时，需要与46形成回路详细参见说明P43页电位说明"当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。
"c、接线端子定义可以参考下面几个图二.外部部件说明与选配1.制动电阻选型实际选用制动电阻时，参考说明书P58、61页列表，该表为10% ED的计算值。
而电梯应用的制动周期比较频繁，一般情况选用制动电阻的功率不得小于表中的功率,应该选择偏大些。
同步最好是选择变频器功率的30%。
比如15KW 的变频器可以选择15×30%=4.5KW的制动电阻。
（异步不需要）。
而阻值选用也要选得偏小些，但绝对不能低于表中最小的制动阻值。
变频器型号制动电阻型号P[kW]R[Ω]E[kJ]2055MRI/T900 68R0.967 - 683320753110MRI/T1300 49R 1.336 - 49483150MRI/T2200 28R 2.226 - 28824180-4220MRI/T4000 15R4415 - 15.41504300MRI/T4000 11R6410 - 11.61504370MRI/T4000 11R6410 - 11.61505450MRI/T8000 7R787.5 - 7.72205550MRI/T8000 7R787.5 - 7.72202.滤波器选型3.编码器与分频卡正弦或者增量编码器XE接口排列端口定义表名称功能输入/输出最大电压最大电流PIN1B-输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN2+8V+8V，当S28为OFF，OFFPIN3C+输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN4C-输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN5A+输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN6A-输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN70V输出PIN8B+输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN9+5V输出+5V200mAPIN10E+输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN11E-输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN12F+输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN13F-输入5V数字量或1V PP模拟量10mA数字量8.3mA模拟量PIN14G+输入5V数字量或1V PP模拟量10mA数字量PIN15G-输入5V数字量或1V PP模拟量10mA数字量a、海德汉1387、487编码器无齿轮曳引机，推荐使用正余弦编码器（建议分辨率为2048）编码器型号HEIDENHAIN（海德汉）ERN 1387"分辩率：2048速度：0~15000rpm供应电源：5V±5% max 150mA（withy no load）20℃起动转矩：≤ 0.01NmHeidenhain（海德汉）ERN 1387插针分布图"编码器型号6b2a3b5a4b4a7b1a2b6a1b7a5 b3aA B R C D Up+5V+5Vsensor0V0Vsensor+-+-+-+-+-ERN1387Pin5Pin6Pin8Pin1Pin3Pin4Pin11Pin10Pin1 2Pin13Pin9Pin7ERN487Pin5Pin6Pin8Pin1Pin3Pin4Pin10Pin11Pin1 3Pin12Pin9Pin7海德汉接口与连线颜色对应表"接口1345678910111213487红黑红黑绿黑黄黑白绿蓝黑棕绿灰粉红紫黄1387红灰粉红绿黄白绿蓝粉灰棕白黑紫跳线S17决定禁止或者允许读C通道脉冲。
为了正确检测编码器丢失脉冲报警必须正确跳线。
如果编码器没有提供0通道，则S17=OFFS17 ON：channel C（index）reading=ONS17 OFF：channel C（index）reading=OFF注：Pin1~pin13为变频器编码器接口端同步电机变频器的跳线为：S11~S16为ON，S18~S23跳为A（对SESC型的编码器）。
如需要接C相则变频器S17跳线为ON，如编码器无C相，则变频器S17跳线为OFF分频卡使用说明："1)97，98端子需要接15-24V供给电源2)分频方法：S1、S2两个跳线，都短接为八分频，S1单个短接时，为四分频，S2单个短接时，为二分频，全不接，为不分频。
b、旋转变压器RES卡使用注意事项：Resolver interface 接线，以阿尔法EPM500同步曳引机机型为例：阿尔法标配接线方法（科比、CT）"Ping123456789101112131415 Belegung n.c n.c Sin-Cos-Ref-n.c n.c Sin+Cos+Ref +n.c n.c n.c n.c n.c西威Resolver RES卡端口定义："Ping123456789101112131415 Belegung n.c n.c Sin+Sin-Cos+n.c n.c n.c n.c Ref -n.c n.c n.c n.c Ref+对比以上二个列表，当阿尔法标配的接头用在西威变频器上时，需要按西威变频器说明要求重新焊接接口端口，或者做连接转换线（不推荐，因为这样会增加故障点，而且容易产生干扰）。
Res卡分频口接线定义："Ping156834Belegung n.c n.c Sin+Sin-C+C-跳线注意事项："Exp－res卡是变频器外配与Resolv的接口卡，具有分频功能。
在使用中，根据不同的产品和应用环境，需要进行跳线后才能正常使用。
变频器主板跳线：详细说明参见说明书P45页S22 OFFS23OFFS26OFFS27OFF注意：在没有零通道时，需要将S17进行跳线设置。
S17 OFF 无零通道，S 17 ON 有零通道EXP－RES跳线根据主板版本，EXP－RES跳线，S1：OFF＝RV33－1 RESON＝RV33－2c、hipeface编码器使用说明：(暂未完善)三.操作说明1.面板操作说明控制键文本名称功能起动变频器运行的起动指令键停止/复位变频器停止指令键加速/点动使用内部电位器,按此钮增加速度给定.加上档键,点动减速/旋转方向内部电位器, 按此钮减小速度给定.若加上档键,在点动和电位器模式中改变旋转方向下翻/帮助改变菜单和参数.在参数和给定模式,改变其值.Help此键无效.按上档键和此钮,Help not found出现上翻/报警改变菜单和参数.在参数和给定模式,改变其值.Alarm故障寄存器显示.(加上档键)用UP/DOWN浏览最后十个故障返回/取消编辑数字参数时,选择参数的位,其他情况用于退出设定模式.Escape用于退出设定模式和故障复位(加上上档键)确认/参数设定模式中确认所设定的新值.Home 直接回到基本菜单中(加上上档键)上档键选择按钮第二功能:Rotation control，Jog，Help，Alarm，Es cape, Home2.参数修改步骤3.参数保存方法在一级菜单中，找到SAVE PRARAMETERS，按Enter按钮确认保存就可以了。
正常情况菜单为闪一下。
修改参数必须保存才有效，不然掉电后会恢复到更改前参数。
