最新西威变频器常见故障列表

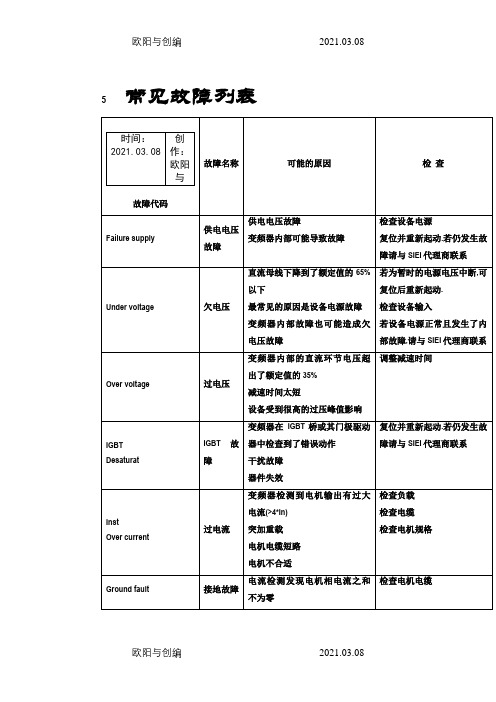

5常见故障列表
1.按shift +Alarm 显示报警列表。

2.按Enter键一次或多次直至”sequencer”信息出现确
认报警。

目前已经出现的属于变频器硬件问题的代码如下：1． Under voltage 欠电压
2． Intake air S OT环境温度传感器过热
3． InstOver current 过电流
4． IGBTdesat repetIGBT故障
如果显示“Drive overload”可以尝试作如下变动：Curr regulator（电流环调整）
CurrP gain% 10%
CurrI gain% 10%
CurrP base value 60.V/A
Curri base value 5000.V/A/S
适当地调大电流环的比例或者积分，或者改变电流环比例和积分的基准值
如果显示“DB err 1720”“DB err 1730”“BU overload”和如下参数有关：
BU res OL time 制动单元电阻过载时间
BU res OL factor 制动单元电阻过载系数
可以相应地增大这两个数值
屏蔽变频器故障可以在ALARM CONFIG菜单中选择例如：Heatsink S OT/HTS activity:出厂是Disable drive(禁止驱动器),可以选择Ignore（忽视故障）来屏蔽．。

西威变频器故障代码故障一览表Failure supply"一处或多处电源供给失败Undervoltage"直流侧电压低于给的主电压设定值对应的最小坎值Overvoltage"直流侧电压高于给的主电IGBT desat fit"门饱和传感电路检测到IGBT瞬间过电流"30s内部超过2次"Inst Overcurrent"输出电流传感器检测到IGBT瞬间过电流30s内部超过2次"Ground fault输出相与地短路Curr fbk loss"检测到电流反馈或电源External fault外部故障输入激活Spd fbk loss"检测到速度反馈传感器Module OT"内部传感器检测到IGBT过热（0.75～20HP）Heatslink OT"热敏接触器检测到散热片过热Motor OT"热敏接触器或PTC热敏电阻检测到马达过热Heatslink S OT散热片温度超过线性温度阀值Regulat S OT控制板温度超过线性温度阀值Intake Air S OT冷却风扇温度超过线性温度阀值Cont fbk fail接触器反馈错误Comm card fault可选LAN通讯板故障Appl card faultAPC卡故障Drv overload驱动器过载Mot overload马达过载BU overload制动电阻过载Data lost内存数据被破坏Brake fbk fail抱闸反馈故障Max time软件运行超时Sequencer某个故障事件触发该时序命令Door fbk fail门反馈故障Overspeed超速UV repetitive"5分钟UV故障发生次数超过设定值"如设定值达到最大，该故障屏蔽IOC repetitive30秒内检测到2个OC故障IGBTdesat repet30秒内检测到2个IGBT故障WatchDog user"在特定时间内驱动器再触发通讯看门狗失败"Hw fail"控制板和一个扩展I/O板之间通讯故障。

西威电梯变频器常见故障代码表西威电梯变频器常见故障代码表under voltage:⽋电压over voltahe:过电压IGBT desaturat:IGBT故障inst over cuureent：过电流ground fault：接地故障curr fbk loss：电流反馈故障module OT：模块过热heatsink OT：散热器过热motor OT：电机过热heatsink S OT：散热器传感器过热rugulation S OT：调节板传感器过热intake air SOT：环境温度传感器过热cont fbk fail：接触器反馈故障commcardfault：通讯故障appl card fault：选件卡故障drive overload：变频器过载BU overload：电机过载data lost：制动单元过载brake fbk fail：数据丢失door fbk fail：门驱反馈故障spd fbk loss:速度反馈丢失故障代码故障名称可能的原因检查Failure supply 供电电压故障供电电压故障变频器内部可能导致故障检查设备电源复位并重新起动.若仍发⽣故障请与SIEI代理商联系Under voltage ⽋电压直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成⽋电压故障若为暂时的电源电压中断,可复位后重新起动.检查设备输⼊若设备电源正常且发⽣了内部故障,请与SIEI代理商联系Over voltage 过电压变频器内部的直流环节电压超出了额定值的35%减速时间太短设备受到很⾼的过压峰值影响调整减速时间IGBTDesaturat IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作⼲扰故障器件失效复位并重新起动.若仍发⽣故障请与SIEI代理商联系InstOver current 过电流变频器检测到电机输出有过⼤电流(>4*In)突加重载电机电缆短路电机不合适检查负载检查电缆检查电机规格Ground fault 接地故障电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障检查电机电缆Curr fbk loss 电流反馈故障调节板和电流互感器连接错误；检查XTA端⼦的连接电缆Module OT 模块过热 IGBT模块温度太⾼风机故障功率元件IGBT故障过负荷电流周期太快Heatsink OT 散热器过热 GBT模块温度太⾼风机故障功率元件IGBT故障过负荷电流周期太快Motor OT 电机过热变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块Heatsink S OT 散热器传感器过热环境温度太⾼风机故障散热⽚太脏检查冷却⽓流检查散热⽓是否不⼲净检查环境温度Regulation S OT 调节板传感器过热调节板温度太⾼环境温度太⾼检查环境温度检查冷却⽓流Intake air S OT 环境温度传感器过热冷却空⽓温度太⾼风机故障冷却⼝堵塞检查风机检查变频器的冷却⼝Cont fbk fail 接触器反馈故障变频的主接触器故障检查变频器的接触器Commcardfault 通讯故障变频器通讯故障复位重新起动,若再次出现请与SIEI代理商联系Appl card fault 选件卡故障选件板的读⼊失败检查安装若安装正确,请与SIEI代理商联系Drive overload 变频器过载变频器过载Motor overload 电机过载电机过载减少电机负载BU overload 制动单元过载制动单元过载Data lost 数据丢失Brake fbk fail 抱闸反馈故障Sequencer 装置上电或复位时，接通输⼊连着24V装置配置为运⾏端⼦Door fbk fail 门驱反馈故障Over speed 超速IGBTdesat repet IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作⼲扰故障器件失效复位并重新起动.若仍发⽣故障请与SIEI代理商联系WatchDOG user 处理器看门狗⼲扰故障元件失效对复位后重新起动,若故障再次发⽣,请联系SIEI代理商External fault 外部故障在外部数字输⼊中检测出故障检查外部故障电路或器件Spd fbk loss 速度反馈丢失编码器未接编码器连接不正确检查编码器西威⾯板操作说明6 ⾯板操作操作⾯板包括两⾏16位LCD显⽰、7个LED及9个功能键组成。

西威变频器故障查询及操作方法西威变频器故障查询:当变频器液晶显示屏上方指示灯 Alarm 闪红灯时，表示变频器报故障了。

此时应该立刻进行以下操作：先按变频器面板上 Shift 键，再按Alarm （▲）键。

此时会看到液晶显示菜单 Alarm list ，屏幕上面一行是 Alarm list ，屏幕下面一行就是故障代码。

维修保养人员应该记下下一行显示的内容，及时查询变频器相关故障代码，根据故障记录排除电梯故障。

操作如下，即：Shift + Alarm （▲） 西威变频器故障记录查询:找到变频器监控菜单 MONITOR ，按 ENTER 键进入，按▲键2次，可以看到 Alarmlog ，按 ENTER 键进入，就可以看到故障记录和故障发生时间。

例如：（故障时间）→ （故障代码）→故障代码含义： Undervoltage 变频器禁用变频器DC link 电压低于设定的输入电压设置的最小阈值22：39：20 230170 Undervoltage西威变频器故障代码报警名称报警含义变频器处理方法Failure supply 控制部分一个或者多个供电电源电路故障变频器禁用 Undervoltage 变频器DC link 电压低于设定的输入电压设置的最小阈值变频器禁用 Overvoltage 变频器DC link 电压高于设定的输入电压设置的最大阈值 变频器禁用 IGBT desat flt 门极退饱和传感电路检测到IGBT 瞬时过电流 变频器禁用 Inst Overcurrent 输出电流传感器检测到IGBT 瞬时过电流变频器禁用 Ground fault 输出相对地放电可编程 Curr fbk loss 电流检测传感器反馈故障或者电源供应故障 变频器禁用 External fault 外部故障信号有输入可编程 Spd fbk loss 检测到速度反馈传感器或者电源故障可编程 Module OT内部传感器检测到IGBT 过热 （只是型号0.75 到20Hp ） 变频器禁用 Heatsink OT热敏继电器检测到散热器过热 （仅对型号18.5KP 和更高型号）变频器禁用 Motor OT 热敏继电器或者PTC 热敏电阻检测到电机过热 可编程 Heatsink S OT 散热片线性温度传感器超出阈值 可编程 Regulat S OT 调节板线性温度传感器超出阈值可编程 Intake Air S OT制冷空气入口线性温度传感器超过阈值（仅对型号25HP 和更高型号）可编程 Cont fbk fail 检测到接触器反馈信号不正确 可编程 Comm card fault 可选件总线通信卡出错 可编程 Appl card fault 可选件APC 卡出错变频器禁用 Drv overload 变频器超载累加器超出阈值 可编程 Mot overload 电机超载累加器超出阈值可编程 BU overload 制动电阻超载累加器超出阈值 可编程 Data lost 永久性存储器数据 更改或误用变频器禁用 Brake fbk fail 检测到报闸反馈信号不正确 可编程 Max time 软件作业时间超出变频器禁用 Sequencer 报警事件引起变频器禁用变频器禁用 Door fbk fail 检测到门反馈信号不正确变频器禁用 Overspeed 当变频器运行时超出最大速度阈值变频器禁用 UV repetitive 5 分钟内检测到超出规划的低电压故障次数 变频器禁用 IOC repetitve 30 秒内检测到超过2 次的OC 过电流故障 变频器禁用 HW fail变频器调节卡和它的一个选件卡或者I/O 扩展卡之间的通信失败变频器禁用IGBTdesat repet 30 秒内检测到超过2 次的IGBT desat 故障变频器禁用 WatchDog user 指定时间内变频器再触发通信看门狗失败变频器禁用。

西威变频器常见故障列表(故障代码) Failure supply(故障名称) 供电电压故障(故障描述) 调节版内部电源供应问题(可能的原因) 供电电压故障变频器内部可能导致故障(检查) 检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) 送修(故障代码) Under voltage(故障名称) 欠电压(故障描述) 变频器DC link电压低于设定的输入电压设置的最小阈值(可能的原因) 直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障(检查) 若为暂时的电源电压中断,可复位后重新起动. 检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系(处理方法) 测量DC两端电压是否与monitor/DC linkvoltage一致，如果不一致则可能检测回路出现问题，此故障可以屏蔽后使用(故障代码) Over voltage(故障名称) 过电压(故障描述) 变频器DC link电压高于设定的输入电压设置的最大阈(可能的原因) 变频器内部的直流环节电压超出了额定值的35% 减速时间太短设备受到很高的过压峰值影响(检查) 调整减速时间(处理方法) １＼检查制动电阻是否脱线，阻值是否与推荐的匹配，２＼BU res OL time 设置是否合适(故障代码) IGBT Desaturat(故障名称) IGBT故障(故障描述) 门极退饱和传感电路检测到IGBT瞬时过电流(可能的原因) 变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效(检查) 复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) １＼如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。

２＼运行过程中出现,检查是否在运行过程中有输出接触器断开现象．３＼如果上电一直出现则返回西威(故障代码) Inst Over current(故障名称) 过电流(故障描述) 输出电流传感器检测到IGBT瞬时过电流(可能的原因) 变频器检测到电机输出有过大电流(>4*In) 突加重载电机电缆短路电机不合适(检查) 检查负载检查电缆检查电机规格(处理方法) １＼请检查现场输出回路是否有短路现象；２＼如果上电就有返回西威(故障代码) Ground fault(故障名称) 接地故障(故障描述) 输出相对地放电(可能的原因) 电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障(检查) 检查电机电缆(处理方法) １＼电机局部短路２＼11，15KW可以把变频器内部电流检测部分灰尘过多，用吹风机吹干净并保持干燥环境．３＼如果不起作用持续出现返回西威(故障代码) Curr fbk loss(故障名称) 电流反馈故障(故障描述) 电流检测传感器反馈故障或者电源供应故障(可能的原因) 调节板和电流互感器连接错误；(检查) 检查XTA端子的连接电缆(处理方法) １＼内部的白色排线是否接触良好；2 \变频器电内24V电源短路3＼否则返回西威(故障代码) Module OT(故障名称) 模块过热(故障描述) 内部传感器检测到IGBT过热（只是型号0.75到20Hp(可能的原因) IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Module OT 2\返回西威(故障代码) Heatsink OT(故障名称) 散热器过热(故障描述) 热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号(可能的原因) GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Heatsink OT 2\返回西威(故障代码) Motor OT(故障名称) 电机过热(故障描述) 热敏继电器或者PTC热敏电阻检测到电机过热(可能的原因) 变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块(处理方法) １＼端子号78，79接一个1k电阻。

西威变频器过压故障一、故障代码故障名称可能的原因检查Failure supply 供电电压故障供电电压故障变频器内部可能导致故障检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系Under voltage 欠电压直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障若为暂时的电源电压中断,可复位后重新起动.检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系Over voltage 过电压变频器内部的直流环节电压超出了额定值的35%减速时间太短设备受到很高的过压峰值影响调整减速时间IGBTDesaturat IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系InstOver current 过电流变频器检测到电机输出有过大电流(>4*In)突加重载电机电缆短路电机不合适检查负载检查电缆检查电机规格Ground fault 接地故障电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障检查电机电缆Curr fbk loss 电流反馈故障调节板和电流互感器连接错误；检查XTA端子的连接电缆Module OT 模块过热IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Heatsink OT 散热器过热GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Motor OT 电机过热变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块Heatsink S OT 散热器传感器过热环境温度太高风机故障散热片太脏检查冷却气流检查散热气是否不干净检查环境温度Regulation S OT 调节板传感器过热调节板温度太高环境温度太高检查环境温度检查冷却气流Intake air S OT 环境温度传感器过热冷却空气温度太高风机故障冷却口堵塞检查风机检查变频器的冷却口Cont fbk fail 接触器反馈故障变频的主接触器故障检查变频器的接触器Commcardfault 通讯故障变频器通讯故障复位重新起动,若再次出现请与SIEI代理商联系Appl card fault 选件卡故障选件板的读入失败检查安装若安装正确,请与SIEI代理商联系Drive overload 变频器过载变频器过载Motor overload 电机过载电机过载减少电机负载BU overload 制动单元过载制动单元过载Data lost 数据丢失Brake fbk fail 抱闸反馈故障Sequencer 装置上电或复位时，接通输入连着24V装置配置为运行端子Door fbk fail 门驱反馈故障Over speed 超速IGBTdesat repet IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系WatchDOG user 处理器看门狗干扰故障元件失效对复位后重新起动,若故障再次发生,请联系SIEI代理商External fault 外部故障在外部数字输入中检测出故障检查外部故障电路或器件Spd fbk loss 速度反馈丢失编码器未接编码器连接不正确检查编码器二、问：两台变频器意大利----西威正常接入三相交流电(各自接入)后,为什么要把变频器的C、D各自串在一起？？C1通过两个接触器接C2，D1通过两个接触器接D2，目的是什么？前提两台变频器控制的电机同步性比较高，我在造纸行业。

西威SIEIAVY变频器常见报警处理概要常见故障处理报警名称Failure supply Undervoltage故障描述调节版内部电源供应问题变频器DC link电压低于设定的输入电压设置的最小阈值处理方法送修测量DC两端电压是否与monitor/DC linkvoltage一致，如果不一致则可能检测回路出现问题，此故障可以屏蔽后使用１＼检查制动电阻是否脱线，阻值是否与推荐的匹配，２＼BU res OL time设置是否合适１＼如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。

２＼运行过程中出现,检查是否在运行过程中有输出接触器断开现象．３＼如果上电一直出现则返回西威１＼请检查现场输出回路是否有短路现象；２＼如果上电就有返回西威１＼电机局部短路２＼11，15KW可以把变频器内部电流检测部分灰尘过多，用吹风机吹干净并保持干燥环境． 3\排线问题4\如果不起作用持续出现返回西威１＼内部的白色排线是否接触良好；2 \变频器电内24V电源短路 3＼否则返回西威参数设置问题１＼编码器类型设置问题２＼编码器跳线问题３＼编码器或编码器线问题４＼变频器本身问题，返回西威1\ Module OT 2\返回西威 1\ Heatsink OT 2\返回西威１＼端子号78，79接一个1k电阻。

２＼如果还有返回西威（此问题可Overvoltage变频器DC link电压高于设定的输入电压设置的最大阈值IGBT desat flt门极退饱和传感电路检测到IGBT瞬时过电流Inst Overcurrent输出电流传感器检测到IGBT瞬时过电流Ground fault 输出相对地放电Curr fbk loss电流检测传感器反馈故障或者电源供应故障External fault Spd fbk loss外部故障信号有输入检测到速度反馈传感器或者电源故障Module OT Heatsink OT内部传感器检测到IGBT过热（只是型号0.75到20Hp）热敏继电器检测到散热器过热（仅对型号18.5KW和更高型号）Motor OT热敏继电器或者PTC热敏电阻检测到电机过热以直接设为忽略）Heatsink S OT Regulat S OT Intake Air S OT散热片线性温度传感器超出阈值调节板线性温度传感器超出阈值制冷空气入口线性温度传感器超过阈值（仅对型号25HP和更高型号）Cont fbk fail检测到接触器反馈信号不正确Comm card fault Appl card fault Drv overload可选件总线通信卡出错可选件APC卡出错变频器超载累加器超出阈值1\ Heatsink S OT 2\返回西威 1\ Regulat S OT 2\返回西威1\Intake Air S OT 2\返回西威１＼参数AlARM CONFIG/Contact feedback/CNT feedback src是否设置正常１＼是否开始ＳＢＩ功能２＼返回西威１＼是否开始应用卡２＼返回西威１＼机械２＼电机相序３＼编码器线，编码器，如果均正常，则重新自学习原点4＼参数（电机参数、速度反馈精度）参数设置１＼检查制动电阻线是否有问题２＼阻值功率是否与推荐的匹配３＼参数BU res OL time设置问题返回西威１＼参数AlARM CONFIG/Brake feedback/BRK feedback src 问题返回西威提示曾经有过报警１＼参数feedback/Door feedback src问题１＼重新进行编码器自学习有问题２＼编码器或编码器电缆问题变频器上电断电操作太频繁返回西威１＼停车时完全没有输出电流时，输出接触器方可断开。
