安捷伦系列程控电源设置电流电压方法

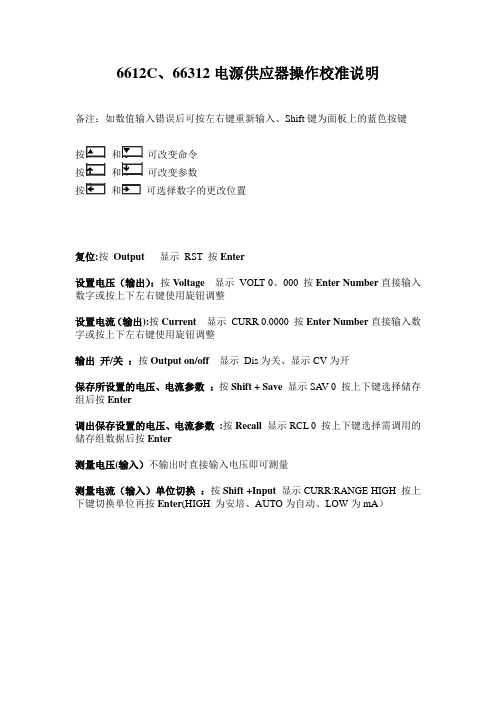

6612C、66312电源供应器操作校准说明备注：如数值输入错误后可按左右键重新输入、Shift键为面板上的蓝色按键按和可改变命令按和可改变参数按和可选择数字的更改位置复位:按Output 显示RST 按Enter设置电压（输出）：按Voltage 显示VOLT 0。

000 按Enter Number直接输入数字或按上下左右键使用旋钮调整设置电流（输出):按Current 显示CURR 0.0000 按Enter Number直接输入数字或按上下左右键使用旋钮调整输出开/关：按Output on/off 显示Dis为关、显示CV为开保存所设置的电压、电流参数：按Shift + Save 显示SA V 0 按上下键选择储存组后按Enter调出保存设置的电压、电流参数:按Recall 显示RCL 0 按上下键选择需调用的储存组数据后按Enter测量电压(输入）不输出时直接输入电压即可测量测量电流（输入）单位切换：按Shift +Input 显示CURR:RANGE HIGH 按上下键切换单位再按Enter(HIGH 为安培、AUTO为自动、LOW为mA）前面板校准模式只允许相关人员进入校准模式禁止私自更改！按Shift + Cal，即可访问校准菜单，将出现以下的各个选项CAL ON 0。

0（校准密码，正确则进入校验模式）CAL OFF (退出校准模式）CAL : LEV P1 （按顺序进入下一个步骤P1/P2)CAL ：DAT 0.00（输入一个外部的真实测量值）CAL ：VOLT （开始电压校准）CAL :VOLT : PROT (开始电压保护校准）CAL ：CURR （开始高范围电流校准）CAL : CURR : MEAS ：LOW （开始低电流范围校准）CAL ：SA VE （保存校准数据)CAL : PASS 0.0 (设置新的校准密码）禁止私自更改校准密码校准模式的授权步骤：1 请先复位，按Output 选择RST 然后按Enter2 按Output on/off 使电源能够输出3 按Shift + Cal，选择CAL ON 0.0 按Enter4 输入校准密码后按Enter电压校准流程步骤:将OUTPUT端口与数字万用表连接（直流电压模式）1 按Shift + Cal，选择CAL ：VOLT 按Enter2 按Shift + Cal，选择CAL ：LEV P1 按Enter3 按Shift + Cal，选择CAL : DAT 0。

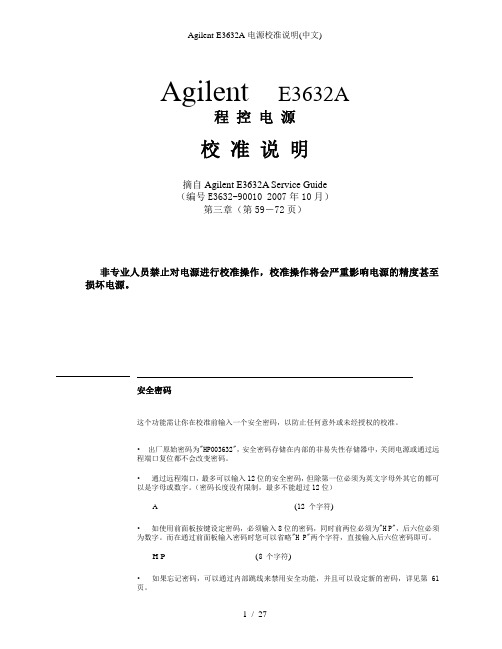

Agilent E3632A程控电源校准说明摘自Agilent E3632A Service Guide（编号E3632-90010 2007年10月）第三章（第59－72页）非专业人员禁止对电源进行校准操作，校准操作将会严重影响电源的精度甚至损坏电源。

安全密码这个功能需让你在校准前输入一个安全密码，以防止任何意外或未经授权的校准。

• 出厂原始密码为"HP003632"，安全密码存储在内部的非易失性存储器中，关闭电源或通过远程端口复位都不会改变密码。

• 通过远程端口，最多可以输入12位的安全密码，但除第一位必须为英文字母外其它的都可以是字母或数字。

（密码长度没有限制，最多不能超过12位）A___________(12 个字符)• 如使用前面板按键设定密码，必须输入8位的密码，同时前两位必须为"H P"，后六位必须为数字。

而在通过前面板输入密码时您可以省略"H P"两个字符，直接输入后六位密码即可。

H P______(8 个字符)• 如果忘记密码，可以通过内部跳线来禁用安全功能，并且可以设定新的密码，详见第61页。

59Chapter3Calibration Procedures校准安全密码获得校准授权电源供应器在校准之前必须输入安全密码，以防止任何意外或未经授权的校准。

以下步骤将引导您输入安全密码，获得校准授权。

Calibrate1 授权校准模式Powersecured按"Calibrate"键的同时打开电源开关，约5秒后出现蜂鸣提示，放开"Calibrate"键，将会显示"CAL MODE''Secure 2 按"Secure"键进入密码输入界面000000 code3 使用旋钮及选择键输入密码003632 code初始的密码为003632，电源供应器在出厂时已将改密码存储在电源内的非易失性存储器中。

Ａｇｉｌｅｎｔ电源使用手册69311B/D,69309B/D一前面板显示栏说明的具体意义CV 输出或输出处于固定电压模式CC 输出1或输出2处于固定电流模式Unr 输出或输出不能进行调整Dis输出处于关闭状态按Output On/Off键使输出打开OCP 过电流保护为打开状态按OCP键使过电流保护状态关闭Proc 由于保护功能起作用显示输出已经被禁止按Prot Clear键来清除保护功能Shift Shift键已被按下Rmt 程序控制接口HP-IB,RS232处于工作状态按Local键使电源回到手动控制状态Addr 读写接口的地址口Err SCPI错误序列中出现一个错误按Error键来看错误代码SRQ 接口需要维修二前面板菜单的实际作用前面板控制菜单图示<1> System Keys蓝色无标签的按键就是Shift键起到按键功能转换的作用例如按shift键在显示栏上就显示Shift标示则按键上方标示的功能起作用如Error再次按Shift键则回到按键功能使电源从程序控制状态转换到手动控制状态如果电源已经处于LOCAL状态则local 按键无效ADDRESS <value> 设置HP-IB地址INTF <char> 选择通讯接口HP-IB,RS-232BAUDRATE <char> 选择波特率(300,600,1200,2400,4800,9600)PARITY <char> 消息奇偶性(NONE|EVEN|ODD|MARK|SPACE)FLOW <char> 流控制XON-XOFF|RTS-CTS|DTR-DSR|NONELANG <char> 选择语言(SPCI或COMP)REMOTE FT <char> HP14575A遥控面板的开关(ON/OFF)ROM <char> 固件版本号SN:<char> 电源序列号码按此键可以使直流电源进入以前保存的状态可以返回到前四个保存的状态0 到 3+(Shift + Channel) 输出1和输出2显示转换Display Measurement1<reading>V <reading>A Measures output channel 12<reading>V <reading>A Measures output channel 2 +(Shift + Error) 显示系统错误代码若没有错误显示0+Shift + Save保存目前电源的状态到固定存储器2Function Keys直流电源开状态和关状态的转换当关状态Dis显示在显示栏上+(Shift + Proc Clr) 保护环路复位使电源回到上一个程序状态+(Shift + OCP) 按此键在OCP起作用/不起作用之间切换如果OCP起作用则输出模式不能从定电压转到定电流模式并且OCP指示显示在显示栏中按,提出列表中的下一个命令按返回列表中的前一个命令Display Measurement<reading>V <reading>A 测量输出直流电压和电流<reading>V MAX 测量输出电压的峰值<reading>V MIN 测量输出电压的最小值<reading>V HIGH 测量电压脉冲的最高电平<reading>V LOW 测量电压脉冲的最低电平<reading>A MAX 测量输出电流的峰值<reading>A MIN 测量输出电流的最小值<reading>A HIGH 测量电流脉冲的最高电平<reading>A LOW 测量电流脉冲的最低电平<reading>A RMS 测量均方根值电流<reading>V DC:DVM 通过DVM输入测量直流电压<reading>V RMS:DVM 通过DVM输入测量均方根值电压+(Shift + Input)Display MeasurementCURR:RANGE<char> 选择电流范围AUTO|LOW|HIGHCURR:DET <char> 选择电流测量的带宽(ACDC|DC)TINT <char> 设置前面板测量的间隔15.6us to 1 seconds)POINTS <char> 设置前面板测量缓冲器的测量点数(1,2,4,8,32,64,128,256,512,1024,2048)按此键进入电压设置菜单Display Command Function1 VOLT <value> 设置输出1的电压2 VOLT <value> 设置输出2的电压HP66039B/66039D按此键进入电流设置菜单Display Command Function1 CURR <value> 设置输出1的电流2 CURR <value> 设置输出2的电流HP66039B/66039D按此键进入输出菜单设置列表Display Command Function*RST 设置直流电源回到出厂缺省值TYPE:CAP <char> 设置输出补偿(HIGH|LOW)PON:STATE <chat> 选择开电状态命令(RST|RCL0)PROT:DLY <value> 设置输出保护延迟时间(second)RI <char> 设置远距离约束模式DFI <char> 设置不连续故障指示状态(ON|OFF)DFT:SOUR <char> 选择DFI来源(QUES|OPER|ESB|RQS|OFF)PORT <char> 选择输出端口功能RIDFI/DIGIODIGIO <char> 设置读出I/O端口数0 through 7SENSE:PROT <char> 开环传感导线检测环路开关(ON|OFF)按此键显示保护状态Display Command FunctionOVER CURRENT 保护状态特征over currentNO FAULT 保护状态特征none tripped+(Shift + OV) 按此键进入过电压(overvoltage)保护菜单Display Command FunctionPROT:STAT <char> 打开或关闭过电压保护措施ON|OFF PROT:LEV <value> 设置过电压保护的保护值+(Shift + Cal) 按此键进入校准菜单<3> Entry Keys在特殊命令中的参数列表中进行上下选择增加或减小数值大小在闪光数字中进行左右移动按此键进入数字输入状态0 9 0到9是输入数字.是小数点- 是负号. , 例如输入33.58 按Enter Number,3,3,.,5,8,Enter (back space) 删除最后输入的数字+(Shift + Clear Entry) 按此键放弃输入的数值清除数值按此键执行输入的数值或使参数进入命令里。

Agilent 66311B 稳压电源电压电流设定操作指南
一、操作界面
二、设定输出电压的操作方法
三、输出最大电流的设定方法
电源开关 调节旋扭
按键区 显示窗口 面板图 接通直流输出线 接通交流电源线
接通接地线 按 “Voltag
按“Enter ”键，完成电压设定 依次按各数字、符号键，输入用户需要的电压值，
单位是V 。

例如：3.8
光标移动键：
步骤一 步骤三 按“Enter Number ”键，开启数字键、符号键 步骤四
屏幕显示“VOLT ” 输入数字的提示光标 步骤五 步骤六 按下面板上的电源开关 步骤二
按 “Curren
步骤一 步骤二 按“Enter Number ”键，开启数字键、符号键 步骤三 后板图 直流输出接口 交流电源接入口 外壳接地端 屏幕显示反馈端反馈端电源负 电源正
四、限流方式设定
步骤六 按“Enter ”键，完成电流设定 先按“Shift ”键 再按“Meter ”键 步骤二 分别按这个两个键，使显示为“AUTO ” 应为 “AUTO ” 按“Enter ”键，
完成设定
按“Output on/off ”键转换到“CV ”模式
如果以上设置完成后屏幕值显示为0和
“Dis ”时，需执行此步骤操作。

Agilent 66311B稳压电源电压电流设定操作指南一、操作界面
调节旋扭按键区
显示窗口
面板图
后板图
直流输出接口
外壳接地端
二、设定输出电压的操作方法
接通接地线反馈端负
反馈端正电源负
电源正
按 “Voltage
”
键
屏幕显示“VOLT ”
输入数字的提示光标
三、输出最大电流的设定方法
按 “Current ”
键
依次按各数字、符号键，输入用户需要的电流值，
单位是
A。

例如：
3.00
按“Enter ”键，
完成电流设定
四、限流方式设定
五、注意事项
先按“Shift ”键
再按“Meter ”键
分别按这个两个键，使显示为“AUTO ”
应为 “AUTO ”
按“Enter ”键，
完成设定
按“Output on/off ”键转换到“CV ”模
式
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

安捷伦66389程控电源自校步骤
安捷伦66389程控电源自校步骤：
1、确保主开关处于“OFF”位置，并且直流输出未连接任何负载。

2、检查直流电源是否正常。

3、主开关处于“ON”位置，待机指示灯点亮。

备用指示灯点亮，并且系统无输出。

4、按下电压/电流按钮。

预设的恒定电压和电流值显示在电压和电流显示窗口中。

使用电压调节旋钮更改要调节的恒定电压值。

5、使用电流调节旋钮更改要调节的恒定电流值。

6、按“过电压”按钮，电压显示窗口将显示预设的过电压保护值。

7、使用电压设置旋钮更改要设置的过电压保护值。

8、按待机/开始按钮，工作指示灯将点亮，并且系统将开始运行。

9、如果需要暂停工作，只需再次按Standby/On按钮即可继续工作。
