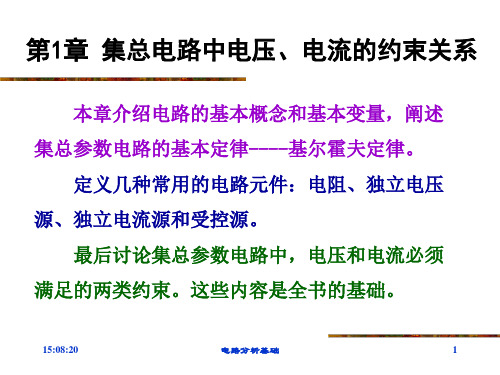

第1章 集总电路中电压、电流的约束关系

第1章 集总电路中电压、电流的约束关系
15:36:04 电路分析基础 20
三、关联参考方向（ 一致参考方向）
关联参考方向：电压与电流的参考方向选为一 致；即电流的参考方向为从电压参考极性的正极 性端“+”流入。
a i
b
a i
u
非关联
b
+
+
u
关联
-
电压与电流参考方向关联时，只须标上其中之 一即可。
15:36:04 电路分析基础 21
四、功率与能量
P3 U3 I 3 (4V) (4A) 16W
整个电路吸 收的功率为 15:36:04
P
k 1
5
k
P1 P 2 P3 P 4 P5 (1 18 16 5 30)W 0
电路分析基础 25
五、国际单位制及其词头 国际单位制：SI，来自法文le Systè me 表1 部分国际单位制的单位 international d„unité s；1974年第十四 届国际计量大会决定采用米(m)、千克(kg)、 秒(s)、安培(A)、开尔文(K)、坎德拉(cd) 和摩尔(mol)作为基本单位；之外还有很多 导出单位。我国于1981年4月开始采用。
i
电路分析基础
a
15:36:04
b
16
一、电流及其参考方向 解：（1） i(0) 4 cos( / 4) 2 2 0 表明真实方向与参考方向一致，从a→b
i(0.5) 4 cos(5 / 4) 2 2 0 表明真实方向与参考方向相反，从b→a
(2) 参考方向改变，代数表达式改变, 但真实方向不变。
i4
32
一、基尔霍夫电流定律—KCL
② 另一形式：

第一章(集总参数电路中u-i的约束关系)汇总

第一章(集总参数电路中u-i的约束关系)汇总

7I1–11I2=70-6 11I2+7I3=6
u1
－
μu1
+ － CCVS
ri1
+
i1 gu1
VCCS CCCS
u1
－
gi1
四种受控源广泛用于含晶体管等电子器件的电路模型中。
如：晶体管
ib
ic
i b
电路模型
返 回 上 页 下 页
②如：场效应晶体管 iD=g vGS
iD
＋ －
vDS
g: 转移电导
＋
vGS
i1
+ u1 _ 电路模型
返 回
－
i2 + gu1 u2 _
3.线性受控源在分析中的两重性：
①电源性：当电路中有独立源的存在，且电路结构 不变，能够保证产生一个不变的控制量，这时的受 控源相当于独立源。 ②电阻性：当上述两个条件有一个不存在时，受控 源就显电阻性。
返 回 上 页 下 页
受控源的特点
①受控源是具有输入（控制端）和输出（被控 端）两对端钮的器件。它的输出端电压（电 流）与通过它本身的电流（电压）无关，而 是取决于控制端（输入）的电压或电流。 ②若控制量为“0”，则输出端相当于短路或开路。 ③若控制量不为“0”，受控电压源输出端不允许工 作在短路状态；受控电流源不允许工作在开路状 态。
返 回 上 页
下 页
④独立源起激励作用，而受控源表明支路间一种 依赖关系，并不起象独立源那样的激励作用， 它也可发出能量。但与控制量有关，只有受到 控制量激发时才起作用。
⑤电路分析中遇到各类受控源，先将其当作相应 的“独立源”看待，写出求解电路变量所必须 的电路方程，再根据控制量与被控量的约束关 系，从而解出要求的电路变量。

《电路分析基础》第一章：集总电路中电压(流)的约束关系

《电路分析基础》第一章：集总电路中电压(流)的约束关系

信息学院电子系
10
(3). 功率
中¾ 定义：电路中能量转换的速率 p(t) = dw = u(t)i(t) (关联参考方向) 国dt SI单位：瓦[特](W)
能量传 输方向
海 p(t)>0，吸收功率，功率的实际方向与参考方向一致 洋 p(t)<0，产生功率，功率的实际方向与参考方向相反
大 ¾ 在 t0 到 t 的时刻内所吸收的能量为：
¾ 分类
大 线性电阻与非线性电阻 学 时变电阻与非时变电阻
特性曲线
信息学院电子系
21
(1). 线性电阻元件
¾两端的电压与电流服从欧姆定律
中 形式一： u(t)=Ri(t)
（关联参考方向）
• R 称为电阻，其 SI单位为欧[姆](Ω)
国• 对于非关联参考方向， u(t)=－Ri(t)
• 欧姆定律体现电阻对电流呈现阻力的本质
¾ 受控源的功率根据受控支路计算 p(t)= u2(t) i2(t)
信息学院电子系
29
例 求受控源的功率
中a
I2
国 I3
海洋大学 思路： P=ui；分析电路构成；依据为KCL、KVL和VCR
信息学院电子系
30
If
If
+
中ω
_ RIf
国海洋大学 CCVS 直流发电机
μ = 1+ R2 R1
VCVS 由运放构成比例器
信息学院电子系
4
1.2 电路变量 电流、电压及功率
中电路的特性是由电流、电压和功率等物理量来描述的
(1). 电流
国 ¾ 电量: 带电粒子所带电荷的多少(符号:q或Q，单位:库[仑]( C ))
海 ¾ 电流: 带电粒子定向移动形成电流

第1章集总参数电路中电压、电流的约束关系

第1章集总参数电路中电压、电流的约束关系

3. 参考方向
任意选定某一方向作为参考方向，或称为 正方向。电流的参考方向是假定的电流方向。 表示法： （1）箭标法：→ （2）双下标法： iab 4. 例
i i = 1A i
则电流的实 际方向为： 从左到右
则电流的实 际方向为： 从右到左
i = 1A
i = 2A 则电流的实 际方向为： 无法确定
i = 0
图l－10
思考与练习
求图示电路中的电流i.
i 1A 2A 0 i 3A
三、基尔霍夫电压定律
1、能量守恒法则： 在任意单位时间内，电路中产生和消耗的能量必须相等， 或所有元件能量的代数和为零。 因此可以得到电路的功率守恒法则：在任意时刻，电路 中产生的功率和消耗的功率相等，或所有元件功率的代数和
解：各二端元件吸收的功率为
P1 U 1 I 1 (1V ) (1A ) 1W
P2 U 2 I 2 ( 6V ) ( 3A ) 18 W
P4 U 4 I 4 ( 5V ) ( 1A ) 5W ( 发出5W)
P5 U 5 I 5 ( 10 V ) ( 3A ) 30 W ( 发出30W)
网孔与平面电路的画法有关，例如将图示电路中的支
路1和支路2交换位置，则三个网孔变为 {1,2}、{1,3,4}和{4,5,6}。
注：平面电路是指能够画在一个平面上而没有支路交叉的电路。
二、基尔霍夫电流定律（
Kirchhoff’s Current Law, KCL）
1、电荷守恒：电荷既不能创造，也不能消灭， 是自然界的基本法则。
② P “+‖或 “-‖表示了能量的流向。
P “+‖表示P＞0 吸收（消耗）能量 P ―-‖表示P＜0 产生（提供）能量

电路分析基础课件(第1章)

电路分析基础课件(第1章)

§1-1 电路及集总电路模型 （c）分布参数元件与集总参数元件 集总参数元件：理想电阻、理想电感、理想电 容、理想电源等。 集总参数电路：由集总参数元件构成的电路， 简称集总电路。
21
§1-1 电路及集总电路模型
一个电路应该作为集总参数电路，还是作为分 布参数电路，或者说，要不要考虑参数的分布 性，取决于其本身的线性尺寸与表征其内部电 磁过程的电压、电流的波长之间的关系。 一个实际电路器件，在不同条件下可以有不 同的电路模型。
a b
+
+
元件
41
u 2V
§1-2 电路变量 电流、电压及功率 参考极性不一定就是电压的真实极性。 当电压为正值时，该电压的真实极性与参考 极性相同。 当电压为负值时，该电压的真实极性与参考 极性相反。
a b
元件
a
b
元件
+
-
-
+
42
u 2V
u= - 2V
§1-2 电路变量 电流、电压及功率
19
§1-1 电路及集总电路模型 （b）分布概念 参数的分布性指，当实际电路的尺寸可以与电 路工作时电磁波的波长相比拟（即高频）时， 电路中同一瞬间相邻两点的电位和电流都不相 同。这样的元件称为分布元件，而这样的电路 参数叫做分布参数。
这说明分布参数电路中的电压和电流除了是时 20 间的函数外，还是空间坐标的函数。
9
§1-1 电路及集总电路模型
例如
理想化
理想电阻元件 （模型）
理想化、抽象化即模型化的过程。
电阻器包含有电阻、电感、电容性质，但 电感、电容很小，可忽略不计，可用一个 电阻元件作为它的模型。
同样，请例举3个以上其他，模型的例子....

电路课件第1章集总参数电路中电压、电流的约束关系

电路课件第1章集总参数电路中电压、电流的约束关系

电压源与电流源的等效变换
总结词
电压源和电流源是电路中的两种基本元件，它们可以通过一定的等效变换相互转换。
详细描述在一定条件下，一个源自压源可以等效转换为电流源，反之亦然。这种等效变换对于简化电路分析非常有用，尤其 是在处理含有电源元件的复杂电路时。通过等效变换，可以将电路中的元件进行简化，从而更容易地求解电路中 的电压和电流。
欧姆定律
总结词
欧姆定律是集总参数电路中电压和电流的基 本关系，它指出在纯电阻电路中，电压和电 流成正比，电阻是它们比例的倒数。
详细描述
欧姆定律是电路分析的基本定律之一，它适 用于集总参数电路中的纯电阻元件。根据该 定律，在纯电阻电路中，电压和电流成正比 ，电阻是它们比例的倒数。也就是说，当电 压增加时，电流也会相应增加，反之亦然。 这一原理不仅适用于直流电路，也适用于交 流电路。

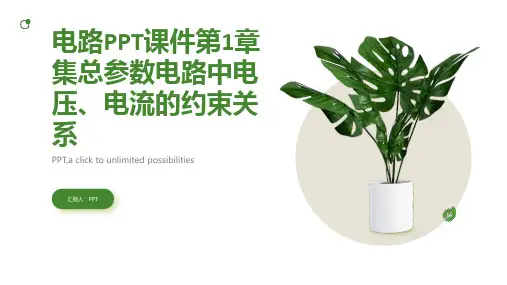

电路ppt课件第1章集 总参数电路中电压、电
流的约束关系
CONTENTS 目录
• 集总参数电路的概述 • 电压的约束关系 • 电流的约束关系 • 电路分析方法 • 实际应用案例
CHAPTER 01
集总参数电路的概述
定义与特点
定义
集总参数电路是指在实际电路中 ，凡具有两个或两个以上端点的 电路元称为元件，而不论这些元 件的大小、长短和形状如何。
电路的基本定律
欧姆定律
流过电阻元件的电流与电阻元件两端 的电压成正比，与电阻成反比。
诺顿定理
任何有源二端线性网络都可以等效为 一个理想电流源和一个电阻的串联。
基尔霍夫定律
在集总参数电路中，流入节点的电流 之和等于流出节点的电流之和，即 KCL定律；在任意回路上，电压降等 于电压升，即KVL定律。
戴维南定理

第一章集总参数电路中的电压电流的约束关系

i1 , i2 … , i10 ; u1 , u2 … , u10
−
i7
8
7
−
− −1A
+
+5V − 10
u9 9 +
求得电流和电压为
例1-3-2
i4 = i1 − i2 = −3 − 2 = −5A
i7 = −i5 − i9 = −2 + 1 = −1A
u1 = u3 − u4 − u6 = 4 + 1 + 2 = 7V
dq i (t ) = dt
（1-2-1）
单位：安培（A），1安培＝1库仑/秒。 常用的电流单位 有 µ A， A。 mA=1000µ A，1A=1000mA 。 m 1 方向：习惯规定正电荷移动的方向为电流的真实 方向。
1-2 电路分析的基本变量 参考方向：为了便于分析，可以先任意假设一 个电流的流向，这个假设的方向称为参考方向 或正向。 在参考方向下，计算出的电流值为正，说 明真实方向与假设的参考方向一致；如果为负， 则说明真实方向与参考方向相反。即：
b
其中，b为节点处的支路数， ik (t )为第k条支路 电流。 或表示为：
∑i
出
= ∑ i入
1-3 基尔霍夫定律 关于KCL的讨论： （1）KCL的实质是电流连续性原理或电荷守 恒定律的体现。 （2）KCL说明了节点上各支路电流的线性约 束关系，各支路电流是线性相关的，KCL方 程是一个线性齐次代数方程。 （3）KCL与支路元件性质无关，只决定于电路 的结构。 （4） KCL不仅适用于一个节点，还可以推广为 任意封闭面。这个封闭面称为广义节点。
例1-2-1 已知某支路电压电流参考方向如图所示。 （1）如i=2mA,u=-5mV,求元件吸收的功率， （2）如u=-200V,元件吸收功率p=12kW,求电流。

电路分析第1章 集总参数电路中电压、电流的约束关系(12)


4. 学时分配： 学分：4.5 = 3.5 + 1.0 （分别给成绩） 学时：72 （理论：56学时，实验：16学时） 5. 教学要求 认真听讲、积极思考、及时复习 6. 学习方法
重点掌握基本概念、基本定律、基本分析方法 抓住知识点之间的内在联系，进行阶段小结 多做练习、举一反三、熟能生巧
按所设参考极性进行计算 如果求出 uab>0 ，则 真实极性与参考极性一致。 如果求出 uab<0 ，则 真实极性与参考极性相反。
电压和电流的参考方向
习惯上规定 电流的实际方向为： 正电荷运动的方向或负电 荷运动的反方向； 电压的实际方向为： 由高电位端指向低电位端； 电动势的实际方向为： 在电源内部由低电位端指向 高电位端。
3×108m/s c = = =6×106m=6000km 50Hz f
对于以此为工作频率的实验室电气电子设备而言，其尺寸远 小于这一波长，可以按集总电路处理。 但是，对于远距离输电线来说，就必须考虑到电场、磁场沿电 路分布的现象，不能按集总电路来处理，而要用分布参数表征。
<2>.理想元件（集总元件）
２．基尔霍夫电流定律
（Kirchhoff ’s Current Law，简称 KCL）
KCL是电荷守恒法则的反映， 或者说是电流连续性原理的反映。
a i3 R3
由于电流的连续性，流入任 + i1 + i2 uS2 一节点的电流之和必定等于 uS1 - d 流出该节点的电流之和。 c u1 R1 u2 R2 例如对图中的节点a而言 + + i1 + i2 = i3 b 或改写为 i + i －i = 0
总电路的基本依据。
基尔霍夫定律具有普遍的适用性，适用于由各种不同元

电路分析典型习题与解答

电路分析典型习题与解答目录第一章：集总参数电路中电压、电流的约束关系................... 错误!未定义书签。

、本章主要内容：......................................... 错误!未定义书签。

、注意：................................................. 错误!未定义书签。

、典型例题：............................................. 错误!未定义书签。

第二章网孔分析与节点分析.................................... 错误!未定义书签。

、本章主要内容：......................................... 错误!未定义书签。

、注意：................................................. 错误!未定义书签。

、典型例题：............................................. 错误!未定义书签。

第三章叠加方法与网络函数.................................... 错误!未定义书签。

、本章主要内容：......................................... 错误!未定义书签。

、注意：................................................. 错误!未定义书签。

、典型例题：............................................. 错误!未定义书签。

第四章分解方法与单口网络.................................... 错误!未定义书签。

、本章主要内容：......................................... 错误!未定义书签。

电路分析基础 第1章 集总参数电路中电压电流的约束关系


电压升：正电荷从低电位到高电位，能量得。
5、电压的真实极性（方向）： 电压从高到低称为电压的真实极性（实际极性）。
6、电压的参考极性（方向）：
在分析电路时，参考极性为任意假定，在元件或电路的两
端用“+”和“－”表示。
7、参考极性与真实极性的关系： 1）若u > 0，真实极性与参考极性相同
2）若u < 0，真实极性与参考极性相反
U4=5V, U5=-10V, I1=1A, I2=-3A , I3=4A, I4=-1A, I5=-3A。
试求：(1) 各二端元件吸收的功率； (2) 整个电路吸收的功率。
例1-4 在下图电路中，已知U1=1V, U2=-6V, U3=-4V,U4=5V, U5=-10V, I1=1A, I2=-3A , I3=4A, I4=-1A, I5=-3A。 解：各二端元件吸收的功率为
5、参考方向与实际方向的关系：
若电流i的实际方向与参考方向一致，则i>0;或若i>0，表 明实际方向与参考方向一致。 反之: 若电流i的实际方向与参考方向不一致，则若i<0；或若i<0 ，表明实际方向与参考方向相反。 注意：在未标注参考方向时，电流的正、负无意义。因为正 负是一个相对的概念。在此就是实际方向相对于参考方向。 说明：在集总电路中，在任一时刻从任一元件一端流入的电 流一定等于从它另一端流出的电流，流经元件的电流是一个 可确定的量，可用电流表测读。
（2）信号处理：实现电信号产生、加工、传输、变换等。
电气图
用元件图形符号表示的各部、器件相互连接关系的图。
3、分类：
线 性 非线性 时 变 时不变 集总参数 分布参数 激励与响应满足叠加性和齐次性的电路。 电路元件参数不随时间变化。 实际电路几何尺寸远小于最高工作频率所 对应的波长的电路。（ d<<λ）
