通信管道工程施工及验收技术规范目录1.器材检验.................................................. 错误！未定义书签。
1.1塑料管材............................................ 错误！未定义书签。
1.2钢材、钢管与铁件.................................... 错误！未定义书签。
1.3手孔盖板............................................ 错误！未定义书签。
2.手孔建筑.................................................. 错误！未定义书签。
2.1一般规定............................................ 错误！未定义书签。
2.2移动使用的手孔通用图................................ 错误！未定义书签。
3.钢筋及混凝土、砂浆........................................ 错误！未定义书签。
3.1钢筋加工............................................ 错误！未定义书签。
3.2混凝土浇筑.......................................... 错误！未定义书签。
3.3水泥砂浆............................................ 错误！未定义书签。
4.铺设管道.................................................. 错误！未定义书签。
4.1地基................................................ 错误！未定义书签。
通信光缆线路管道工程施工及验收技术规程通信光缆线路管道工程施工及验收技术规程内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）第一部分施工流程一、设计交底,监督员、施工单位，对工程进行研讨和技术交底。
施工单位可对所有技2程设计的设计员做出解释。
3否则，变更工程量不予认可。
4、设计交底完毕，办理交接手续。
二、路由复测1、管道路由复测应以批准的施工设计图为依据。
核定路由的具体走向，管道的铺设位置和方式。
2、核定管道穿越障碍物及特殊地段采取防护措施的具体位置、数量和处理措施，如穿越铁路、公路、河流、湖泊及大型水渠、地下管线等。
3、核定人（手）孔位置及管孔排列。
4、确定主要材料的屯放地点。
三、路面开挖及管孔埋设深度1、施工测量确定路由的具体走向，路由选择必须安全、合理，砼化路面要求切割机切割，切割线路要求成一直线。
切割宽度按设计和当地政府职能部门要求确定。
2、管孔埋设深度注:石质管道沟深达不到上表要求时,采取铺设钢管或混凝土包封保护,途经河流地段(水面宽在2m以内),上层管道顶部至河床距离不小于0.6m，河流（水面宽在2m以上），采用钢筋混凝土现场浇灌水泥墩，管孔底部高出水面2m以上的建筑形式。
3、铺设塑管要求：3.1塑料管指塑料Φ98PVC管；3.2 清理管沟底,使管道沟平整;3.3放管前沟底平铺10cm细沙或细土;3.4 铺设塑料管时管孔排列以示意图为准，管孔接头要求严实，铺设塑管要求平、直且不能交叉错位；3.5 塑料管铺设完毕要进行试通，试通确认无误后才进行回填。
四、回填及路面恢复要求1、塑料管铺设无误后先回填30cm细沙或细土，再分层回填并夯实回填土。
2、破复主要公路或街道时，管道沟按技术要求满沟回填中砂并灌水夯实。
3、通信管道线路途经城区段时，回填时要求与原地基持平，有砼化或花砖路面时必须按原样修复；途经郊区时，回填土应高出原地基20-30cm。
五、人/手孔建筑技术要求1、通信管道人/手孔间隔距离≤120m。

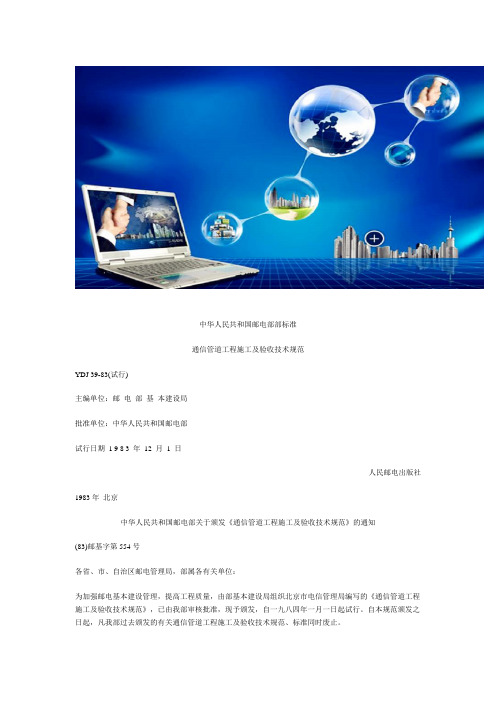

中华人民共和国邮电部部标准通信管道工程施工及验收技术规范YDJ 39-83(试行)主编单位：邮电部基本建设局批准单位：中华人民共和国邮电部试行日期 1 9 8 3 年12 月1 日人民邮电出版社1983年北京中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知(83)邮基字第554号各省、市、自治区邮电管理局，部属各有关单位：为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。
自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。
本规范由邮电部基本建设避负责管理。
在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。
抄送：国家经委基建办公室、各有关部基建局。
部内：电信总局、物资局、科技局第一章总则第1.0.1条本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。
第1.0.2条凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。
第1.0.3条通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。
第1.0.4条本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。
第1.0.5条在施工过程中，施工单位应严格执行相关规定，确保工程质量，建设单位应通过工地随工检验人员严格进行随工检验及隐蔽工程检验、签证工作。
第1.0.6条竣工验收工作应执行部颁《邮电基本建设工程竣工验收办法》的规定，验收项目和要求应按本规范的规定办理。
随工检验和竣工验收中发现不符合规范规定的项目。
凡由施工造成者，应由施工单位返修至合格。
第1.0.7条各施工单位制订的施工操作规程应贯彻本规范的要求，不得与本规范的规定相抵触。
第1.0.8条本规范的解释权与修改权属邮电部。
通信管道工程施工及验收技术规范1. 引言通信管道工程施工及验收是通信行业中的重要环节，对于保障通信设备的正常运行和通信网络的稳定性具有重要意义。
本文档旨在制定通信管道工程施工及验收的技术规范，以确保工程的质量和可靠性。
2. 施工前准备在进行通信管道工程施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 工程设计施工前，必须对通信管道工程进行合理的设计，包括管道线路布置、材料选型、管道接口设计等。
设计应符合相关工程规范和标准，并经过专业工程师的审核和批准。
2.2 材料采购根据工程设计要求，采购符合标准的通信管道材料，包括管道、接头、支架等。
材料必须符合国家相关标准，并经过严格的检查和验收。
2.3 人员培训施工前，对参与工程的工人进行相关培训，确保他们具备相应的技能和知识。
培训内容包括但不限于施工工艺、安全操作规程和工程质量要求等。
3. 施工工艺通信管道工程施工的工艺应符合相关规范和标准，以下是施工过程中的一些关键环节：3.1 施工现场准备在施工现场，必须进行场地清理和平整，确保施工的安全和顺利进行。
同时，设置施工警示标识和安全警戒线，保障工人的安全。
3.2 管道安装管道安装应按照设计要求进行，包括管道的布置、焊接、固定等。
焊接应符合相关标准，焊缝应检测合格，并进行防腐处理。
3.3 接头连接管道接头的连接应采用可靠的连接方式，如螺纹连接、法兰连接等。
连接前，必须对接头进行检查，确保接头的质量和可靠性。
3.4 管道支架安装管道支架的安装应按照设计要求进行，确保管道的平整和稳固。
支架必须能够承受管道及其周围设备的重量，并具备良好的抗震性能。
3.5 管道保温根据需要，对管道进行保温处理，保障管道的绝热性能。
保温材料和施工方法应符合相关标准，确保保温效果和工程质量。
3.6 管道通气管道安装完成后，必须进行通气处理，以确保管道内无积气存在。
通气时应注意安全，避免造成人员伤害和环境污染。
4. 工程验收通信管道工程施工完成后，必须进行严格的工程验收，以确保工程符合设计要求和相关技术标准。

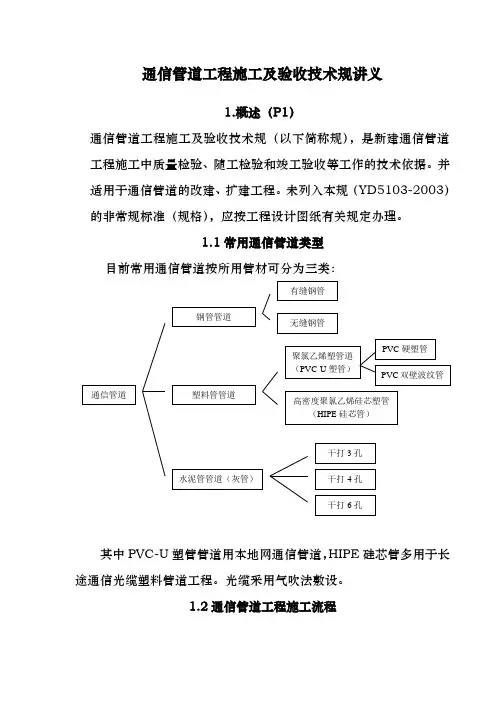

通讯管道工程施工及查收技术规范标准.通讯管道工程施工及查收技术规讲义1.概括（ P1）通讯管道工程施工及查收技术规（以下简称规），是新建通讯管道工程施工中质量查验、随工查验和完工查收等工作的技术依照。
并合用于通讯管道的改建、扩建工程。
未列入本规（ YD5103-2003）的特别规标准（规格），应按工程设计图纸有关规定办理。
1.1 常用通讯管道种类当前常用通讯管道按所用管材可分为三类：有缝钢管钢管管道无缝钢管PVC 硬塑管聚氯乙烯塑管道（ PVC-U 塑管）PVC 双壁涟漪管通讯管道塑料管管道高密度聚氯乙烯硅芯塑管（ HIPE 硅芯管）干打 3孔水泥管管道（灰管）干打 4孔干打 6孔此中 PVC-U塑管管道用当地网通讯管道，HIPE 硅芯管多用于长途通讯光缆塑料管道工程。
光缆采纳气吹法敷设。
1.2 通讯管道工程施工流程通讯管道工程施工及查收技术规范标准.通讯管道施工流程图包封铺管回填清运余土丈量开沟沟底抄平基础铺砂路面恢复砌孔现浇上覆拆模安装人孔口圈安装手孔口圈完工报验管孔试通. . .2 / 211.3 通讯管道工程常用术语（1）水泥标号：通讯管道工程常用水泥标号分三种：① P0.27.5 （软练 325＃）② P0.32.5 （软练 425＃）③ P0.42.5 （软练 525＃）（2）混凝土标号：一般混凝土标号分为C10、 C15、 C20、 C25、 C30五种。
（每立方米配合比见附表）（3）水泥沙浆标号：分为、 M5、、 M10 及素浆五种。
（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。
（有关于水平点）（5）高程：用水平仪测得的两点标高的差值。
（6）水平点：丈量标高时选定的基准点。
（7）红线：城市道路规划所给各种地下管线的断面地点。
2．器械查验2.1 一般规定通讯管道工程所用的器械规格、程式及质量应由施工单位在使用行进行严格查验。
发现质量问题应实时办理。
凡有出厂证明的器械，经查验发现问题时，应做质量技术判定后办理；凡无出厂证明的器械，禁止在工程中使用。
中国电信集团企业标准纺织子管敷设光（电）缆设计、施工及验收规范主管部门：中国电信集团公司网络发展部批准部门：中国电信集团公司施行日期：2009年x月xx日2009年北京前言本规范是根据中国电信集团公司的委托，参照信息产业部和中国电信颁布的相关技术标准编制的。
接入网的光纤化，光缆替代铜缆将是不可逆转的方向，网络的改造实施光进铜退是必然的趋势。
光进铜退的核心思想：城市铜缆不出楼、农村光纤到自然村。
随着接入网的传媒介质的改变，接入网线缆的直径越来越小，即通信管道内将敷设大量的光缆，最终铜缆将退出接入网。
为了充分利用管道资源，缓解目前出现管道资源紧张的局面，适时推广应用新型高分子材料编织的纺织子管，将成倍的提高管孔利用率，解决管道资源匮乏问题，从而压缩管道投资规模，降低管道建设费用。
与传统的PE子管相比，纺织子管具有占用管孔物理空间小、摩擦系数低、使用寿命长、占用施工场地小等优点，它更适应于光缆及小芯数电缆的敷设。
为了确保设计施工质量及材料的采购等，统一设计、施工、验收维护标准，故编制本设计、施工及验收规范。
本规范在编制过程中，项目组进行了深入的调查研究，认真总结和分析了工程试验过程中的经验和存在的问题，广泛听取了有关单位和专家的意见，同时参考了国内外相关标准的施工技术要求。
本规范由中国电信集团公司网络发展部负责解释，请各单位将规范使用过程中的意见寄往中国电信集团公司网络发展部（地址北京市西城区金融大街31号邮编：100032），以供修订时参考。
主编单位：华信邮电咨询设计研究院有限公司主要起草人：陆丹、郭宏斌审稿：孙晓东目录1 总则 (1)2 术语 (2)3 一般规定 (3)4 纺织子管的技术要求 (4)5 纺织子管布放设计 (10)6 施工工序和组织要求 (13)6.1 施工工序 (13)6.2施工组织要求 (13)7 器材检验 (14)7.1 一般规定 (14)7.2 光（电）缆单盘检验 (14)7.3 纺织子管检验 (14)7.4 其他线路器材及设备检验 (14)8 施工前期准备工作 (15)9 纺织子管及光（电）缆敷设 (16)9.1纺织子管敷设要求 (16)9.2 纺织子管的敷设步骤 (16)9.3 人（手）孔里的处理标准 (17)9.4 光（电）缆敷设 (17)附录A：本规范用词说明 (19)附录B：纺织子管敷设光（电）缆与传统方式(PE子管)的对比 (20)1 总则1.0.1 本规范主要从技术、管理等方面规范采用纺织子管技术敷设管道光（电）缆的施工工序，确保敷设的工程质量和安全生产，为工程设计、施工及验收提供依据。
中华人民共和国国家标准ttt001出品，网络首发，欢迎传播通信管道工程施工及验收规范Code of construction and acceptance for communication conduit engineeringGB50374-2006主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2 0 0 7年5月1日中国计划出版社2007北京中华人民共和国建设部公告第523号建设部关于发布国家标准《通信管道工程施工及验收规范》的公告现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。
其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oO六年十二月十一日前言本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。
本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。
主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。
本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。

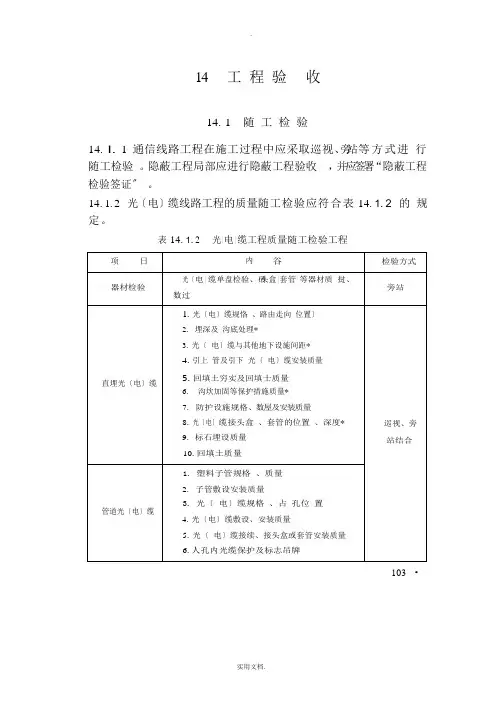

14 工程验收14. 1 随工检验14. I. 1 通信线路工程在施工过程中应采取巡视、旁站等方式进行随工检验。
隐蔽工程局部应进行隐蔽工程验收，并应签署“隐蔽工程检验签证〞。
14. 1. 2 光〔电〕缆线路工程的质量随工检验应符合表14. 1. 2 的规定。
表14.1.2光〔电〕缆工程质量随工检验工程103 •续表14. 1. 2“头〞标记内容为隐蔽工页。
14. 1. 3 硅芯管迫工程的质量随工检验应符合表14. 1. 3 的规定。
表14. 1. 3硅芯管道工程质量随工检验工程14. 2 工程初验14. 2. 1 通信线路工程施工结束，施工单位向建设单位提交完工报告、竣工资料后，建设单位应组织设计、监理和施工单位对工程进行竣工验收。
14. 2. 2 工程初步验收指标及要求应符合设计文件的规定以及相关技术体制。
14. 2. 3 初验应对通信线路工程安装工艺进行抽查，对线路的主要技术指标进行复测，工程各局部的竣工验收工程、内容及抽验比例应符合表14. 2. 3 的规定。
表14. 2. 3 光〔电〕缆线路的初验工程程设计或业主对光线线路色散与偏 振模 色散C P M D〕 有具体要求应 进行 色散及偏振模色散〔 P MD 〕 测试 。
14. 2. 4已取得随工验收签证的安装 和测试工程 ，在初 步验收 阶段可不再检验 ，验收小组 认为有 必要 复验的 ，可 进 行买方复 测验 证 。
14. 2. 5 初验阶段除按本标准第 14. 2. 3 条的内容验收外 ，还应对 工程资料进行全面检查评议 。
.14. 3 工程试运行14. 3. 1 光〔电〕缆线路工程经初验合格后，应按要求的试运行期组织工程产品试运行。
14. 3. 2 工程试运行应由维护部门或建设单位委托的代维单位进行试运行期维护，并应全面考察工程质量，发现问题时应由责任单位返修。
14. 3. 3 工程试运行结束，维护部门应向工程建设部门提供工程试运行情况报告。

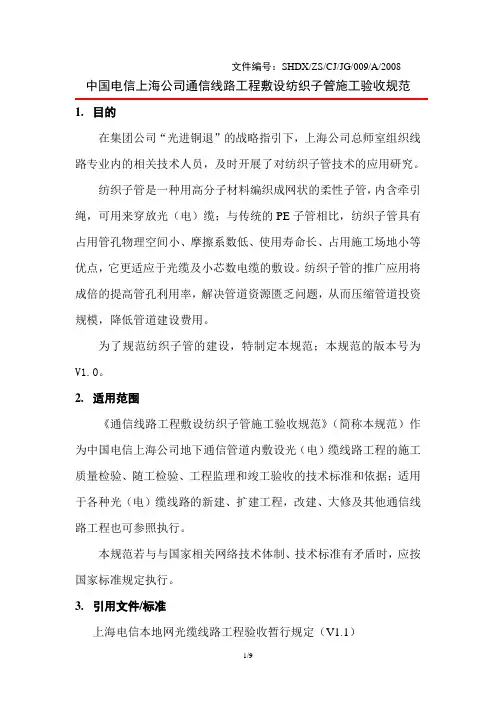

文件编号：SHDX/ZS/CJ/JG/009/A/2008中国电信上海公司通信线路工程敷设纺织子管施工验收规范1.目的在集团公司“光进铜退”的战略指引下，上海公司总师室组织线路专业内的相关技术人员，及时开展了对纺织子管技术的应用研究。
纺织子管是一种用高分子材料编织成网状的柔性子管，内含牵引绳，可用来穿放光（电）缆；与传统的PE子管相比，纺织子管具有占用管孔物理空间小、摩擦系数低、使用寿命长、占用施工场地小等优点，它更适应于光缆及小芯数电缆的敷设。
纺织子管的推广应用将成倍的提高管孔利用率，解决管道资源匮乏问题，从而压缩管道投资规模，降低管道建设费用。
为了规范纺织子管的建设，特制定本规范；本规范的版本号为V1.0。
2.适用范围《通信线路工程敷设纺织子管施工验收规范》（简称本规范）作为中国电信上海公司地下通信管道内敷设光（电）缆线路工程的施工质量检验、随工检验、工程监理和竣工验收的技术标准和依据；适用于各种光（电）缆线路的新建、扩建工程，改建、大修及其他通信线路工程也可参照执行。
本规范若与与国家相关网络技术体制、技术标准有矛盾时，应按国家标准规定执行。
3.引用文件/标准上海电信本地网光缆线路工程验收暂行规定（V1.1）4.定义/术语无。
5.管理职责本规范非管理规范。
6.流程图无。
7.管理内容/工作程序7.1.纺织子管的敷设7.1.1.施工准备7.1.1.1.工程中所用纺织子管产品的型号、规格、质量等均应符合相关国家、企业标准和设计文件的要求；工程中严禁使用非中国电信上海公司合格供方提供的产品。
7.1.1.2.应对施工段落内的管道中各种管线和其它设施的情况进行调查，并对原有的线路设备采取必要的保护措施。
7.1.1.3.核对并确定拟穿放纺织子管的管孔位置，应根据工程设计要求穿放，如现场与设计不符、或无条件施工，按管孔调度变更流程要求进行变更，施工单位不得随意更改管孔位置。
7.1.1.4.施工复测根据设计图纸规定进行现场测量，丈量管道段长，核实设计长度。
文件编号：SHDX/ZS/CJ/JG/009/A/2008
中国电信上海公司通信线路工程敷设纺织子管施工验收规范
目的1.在集团公司“光进铜退”的战略指引下，上海公司总师室组织线路专业内的相关技术人员，及时开展了对纺织子管技术的应用研究。
内含牵引纺织子管是一种用高分子材料编织成网状的柔性子管，子管相比，纺织子管具有PE绳，可用来穿放光（电）缆；与传统的占用管孔物理空间小、摩擦系数低、使用寿命长、占用施工场地小等纺织子管的推广应用将它更适应于光缆及小芯数电缆的敷设。
优点，从而压缩管道投资解决管道资源匮乏问题，成倍的提高管孔利用率，规模，降低管道建设费用。
为了规范纺织子管的建设，特制定本规范；本规范的版本号为V1.0。
适用范围2.（简称本规范）作《通信线路工程敷设纺织子管施工验收规范》缆线路工程的施工（电）为中国电信上海公司地下通信管道内敷设光质量检验、随工检验、工程监理和竣工验收的技术标准和依据；适用于各种光（电）缆线路的新建、扩建工程，改建、大修及其他通信线路工程也可参照执行。
应按本规范若与与国家相关网络技术体制、技术标准有矛盾时，国家标准规定执行。
/引用文件标准3. V1.1上海电信本地网光缆线路工程验收暂行规定（）1/9
4.定义/术语
无。
5.管理职责
本规范非管理规范。
6.流程图
无。
7.管理内容/工作程序
7.1.纺织子管的敷设
7.1.1.施工准备
7.1.1.1.工程中所用纺织子管产品的型号、规格、质量等均应符合相关国家、企业标准和设计文件的要求；工程中严禁使用非中国电信上海公司合格供方提供的产品。
7.1.1.2.应对施工段落内的管道中各种管线和其它设施的情况进行调查，并对原有的线路设备采取必要的保护措施。
7.1.1.3.核对并确定拟穿放纺织子管的管孔位置，应根据工程设计要求穿放，如现场与设计不符、或无条件施工，按管孔调度变更流程要求进行变更，施工单位不得随意更改管孔位置。
7.1.1.4.施工复测
根据设计图纸规定进行现场测量，丈量管道段长，核实设计长度。
7.1.1.5.现场核对拟穿放的纺织子管的型号、数量、标识等是否符合设计要求，对纺织子管的外观进行检查，收集产品质量等相2/9
关资料作为竣工材料。
7.1.1.6.应进行管道试通和清洗管孔，防止管孔中的泥沙增加敷设纺织子管时的拉力。
7.1.1.7.因为紫外线的照射会降低纺织子管的抗拉强度，施工存放时
应避免在太阳下长时间暴晒。
纺织子管预置拉缆牵引带
敷设要求7.1.2.
施工中应按照管道的段长分段牵为防止对纺织子管的磨损，7.1.2.1. 250米。
引，纺织子管单段长度不得超过敷设前，应将待敷设的纺织子管存放盘放在管道的轴线上，7.1.2.2.存放盘的轴线应垂直于管道
的轴线，靠近要引入的人（手）孔，并用支架支撑起存放盘，要求
转动灵活。
如果用绳子敷设纺织子管可用通棒绑定后直接牵引入管道；7.1.2.3.需要在纺织子管和牵引线绳之间加一或铁线牵引纺织子管，个万向节。
在穿放纺织子管时，为避免纺织子管在人（手）孔口、管孔7.1.2.4.
口棱角处产生纵向磨损，需要在棱角处做防护处理，并在管孔口处人工疏导纺织子管入管孔，对颈部较深的人（手）孔纺织子管进入管孔必须始终保持同一个面应采用滑轮引导；3/9
朝上，不得出现翻转现象。
纺织子管的敷设步骤7.1.3.
长的口子，3cm 7.1.3.1.在纺织子管上，离末端约30cm处割出纵向让剩下的牵引绳可以缩回到的牵引绳，拉出并剪去约 40cm
孔里。
3用一条约１米长的绑带在3cm的裂口上打个死结，然后打7.1.3.2.
用胶带缠绕结头直到纺织到 6个半栓结直到纺织子管末端，子管末
端。
万向节
半拴结
长的绑带上，多条纺织子管的铺1m7.1.3.3.用弓线结把万向节连到设只需一个万向节，如果使用通棒拉入纺织子管，则不需要万向节，直接把纺织子管连在通棒上即可。
用弓线结，把万向节的另一端连接到已在管孔中的牵引带7.1.3.4.
上。
在对端人（手）孔拉动通棒或牵引线绳，穿放纺织子管。
7.1.3.5.离管孔孔中预留纺织子管按照设计要求在每个人（手）1m。
7.1.3.6.3cm 的地方在纺织子管的边上割开一个纵向－口约2040cm，然后用这个口系一条绑带，把纺长的口，离缝纫线约2mm4/9
织子管固定到人（手）孔的电缆支架。
7.1.3.7.在切口外面5cm处剪去多余的纺织子管面料，但不要把里面的牵引绳剪掉。
预留牵引绳在人（手）孔里便于以后拉缆。
7.1.3.8.在人（手）孔的另一端，轻轻地拉紧纺织子管并按步骤7.1.3.6 和7.1.3.7完成固定。
这个步骤是为了消除管孔里可能的纺织子管松弛现象。
7.2.人（手）孔里的处理标准
7.2.1.纺织子管在人（手）孔内的处理
7.2.1.1.在人（手）孔内纺织子管应开断，纺织子管每端距管孔口留
长度不小于1m，在距离管孔口约20－40cm处做一个3cm纵向切口（切口离缝线约2mm，距离太大会使孔径变小，缆线无法穿过)，用绑带将子管固定在人（手）孔内的电缆支架上，在切口往外约5cm处将多余的子管剪去；但不能剪去牵引绳（约65cm长），留在人（手）孔内以待光缆的穿放。
7.2.1.2.在没有穿放光缆之前，空的纺织子管在人（手）孔内固定后，绑带必须绷直固定在人（手）孔内电缆搁架上，不得松弛；且应避免牵引绳在人（手）孔内扭绞。
7.2.1.3.纺织子管阻燃性能较差，因此在人（手）孔内动用明火时，必须采取防火措施，即将暴露在人（手）孔内的纺织子管及光缆外面用阻燃胶带缠绕，避免纺织子管直接接触明火。
7.2.2.管孔封堵
5/9
7.2.2.1.纺织子管原则上不改变现有管道封堵技术，管孔的封堵仍然采用原有方式，如发泡剂、油麻丝、水泥、气囊等。
对于发泡剂，通常按照下列方式进行封堵：
1)使用前，应该将纺织子管反卷并塞入管孔中约２０cm，用塑料薄膜或纸片衬垫，使纺织子管不直接与树脂发泡剂接触，然后再用树脂发泡剂封堵管孔。
但此方式要求在每次铺设新缆的时候，需要先清除封堵，在敷设完成后，再重新对管孔进行封堵。
2)在密封要求较低的管孔，则使用薄膜外敷在纺织子管上，再在纺织子管和管孔间发泡。
如下图所示：
纺织子管内穿放光（电）缆要求7.2.3.敷设第一条光缆时，必须保持纺织子管的崩直状态，如有松7.2.3.1. 弛，可能导致光缆无法穿过。
在纺织子管内敷设光缆宜采用人工方式，占用纺织子管的管7.2.3.2.孔顺序及要求:6/9
1)管线调度系统及调度资料按1-1、1-2编号，前者为带号，后者为孔号（纺织子管外观打印编号A1、A2，代表此带的1、2号孔），敷设光缆按管孔调度结果依次占用；若选用3孔纺织子管时，优先使用中间孔，然后是侧孔。
2)现场管孔中有多带纺织子管时，应遵循先下后上的子管使用原则。
3)从纺织子管内抽出光缆时应补放一条牵引绳，以备日后重新布放光缆。
7.2.3.3.有关光缆敷设的其他要求，按照“上海电信本地网光缆线路工程施工验收暂行规定（V1.1）”执行。
7.3.竣工资料
7.3.1.纺织子管敷设完工后，必须提交以下竣工资料：
7.3.1.1.管道段、占用管孔位置、纺织子管带数和子管/孔数等相关资料信息汇总于“纺织子管施工布放汇总表”（附件1）内，此表必须由施工单位、现场监理签字并加盖单位公章确认。
此表作为实物验收依据，汇编入项目竣工验收资料中，由验收单位审核。
7.3.1.2.施工现场在纺织子管中敷设光缆后，做好完整记录，按管孔调度变更资料要求及竣工资料要求操作。
7.3.1.3.其它竣工资料按“上海电信本地网光缆线路工程验收暂行规定（V1.1）”要求执行：
7/9
1)开工、完工报告。
2)光缆盘测数据：
应包括盘号、芯数、光缆长度、光纤平均损耗。
3)光缆布放配盘表。
4)光缆全程测试数据盘片。
5)光缆工程验收单：
应包括工程编号、工程名称、光缆芯数、开完工时间、甲乙两端物理位置（用户名）、箱号（机架位置）、纤序、接头物理位置和井号、全程平均损耗测试记录、全程损耗记录、接头损耗记录等说明。
6)资产记录资料：
应包括工程占用管孔信息表、资产增减表、资产记录本。
7.4. 本规范的解释权和修改权属中国电信上海公司总工程师室。
7.5. 本规范自发布之日起实施。
8.附录
8.1.1.纺织子管施工布放汇总表
8/9
纺织子管施工布放汇总表
工程编号: 工程名称:
监理单位盖章: 施工单位盖章:
纺织子管布放信息:
实放实指同孔的光电缆名/管道段名管管织子备编孔编带
施工填表人签字: 联系电话:
现场监理签字: 联系电话:
填表日期:
注:1.如指派管孔无法加放、以及一次布放多条纺织子管,需要在备注中说明； 2．如书写不下，可多张装订；
9/9。
