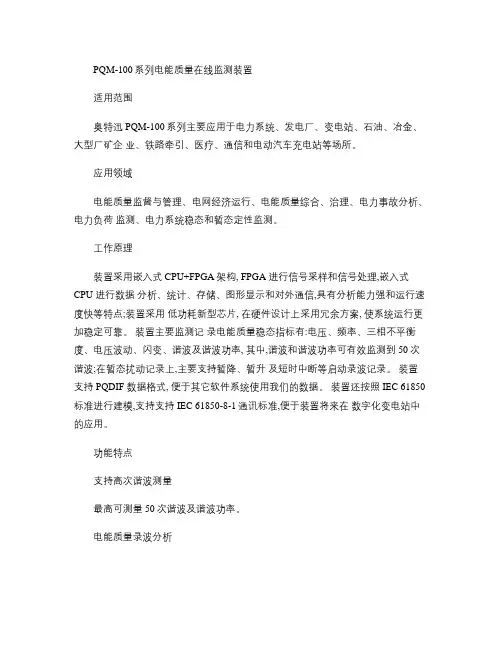

PQM-100系列电能质量在线监测装置适用范围奥特迅 PQM-100系列主要应用于电力系统、发电厂、变电站、石油、冶金、大型厂矿企业、铁路牵引、医疗、通信和电动汽车充电站等场所。
应用领域电能质量监督与管理、电网经济运行、电能质量综合、治理、电力事故分析、电力负荷监测、电力系统稳态和暂态定性监测。
工作原理装置采用嵌入式 CPU+FPGA架构, FPGA 进行信号采样和信号处理,嵌入式CPU 进行数据分析、统计、存储、图形显示和对外通信,具有分析能力强和运行速度快等特点;装置采用低功耗新型芯片, 在硬件设计上采用冗余方案, 使系统运行更加稳定可靠。
装置主要监测记录电能质量稳态指标有:电压、频率、三相不平衡度、电压波动、闪变、谐波及谐波功率, 其中,谐波和谐波功率可有效监测到 50次谐波;在暂态扰动记录上,主要支持暂降、暂升及短时中断等启动录波记录。
装置支持 PQDIF 数据格式, 便于其它软件系统使用我们的数据。
装置还按照 IEC 61850标准进行建模,支持支持 IEC 61850-8-1通讯标准,便于装置将来在数字化变电站中的应用。
功能特点支持高次谐波测量最高可测量 50次谐波及谐波功率。
电能质量录波分析PQDIF 是电能质量国际通用的数据存储格式, 式装置记录的数据能方便的被其他电能质量装置软件使用。
高可靠性全嵌入式结构采用嵌入式硬件平台和嵌入式软件平台, linux 操作系统,具有极好的硬件抗干扰能力和软件实时性和稳定性。
软件功能强大①可通过图形或图表的方式实时显示监测数据;②可方便查询历史数据,并以趋势曲线的方式展现,便于用户分析数据的变化趋势;③用户可通过电能质量事件查看对应的原始记录波形;④具有极强的统计分析功能,包括:合格率统计、各电能质量指标的综合统计、某条线路所有电能质量指标的综合统计、暂态事件的 SARFI-ITIC 统计、事件的累计概率统计、电能质量日报、电能质量月报等。
灵活可靠的组网及数据远传能力①支持电力行业通讯标准 IEC60870-5-103、 IEC60870-5-104等,以及数字化变电站 IEC61850;②支持各种联网及数据远传方式,可适应于拨号方式、专线方式、 TCP/IP网络连接方式等; ③可由装置直接对外通讯,设备内部通讯及对外组网完全物理隔离,防止病毒侵入;高精度采样点时标每个采样点均带有绝对时标,采用高精度时间同步技术,采样点时间精度误差<1us;GPS 高精度对时支持秒脉冲、 NTP 、串行报文、 IRIG-B 等多种对时方式; 技术参数PQM-100DPQM-100S。

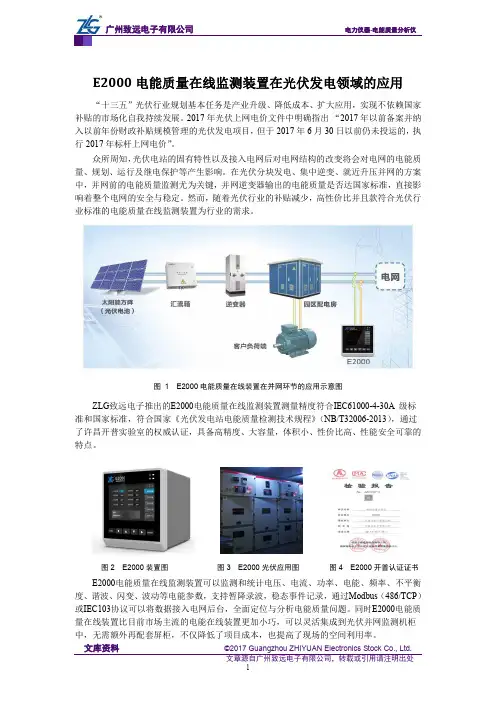

E2000电能质量在线监测装置在光伏发电领域的应用“十三五”光伏行业规划基本任务是产业升级、降低成本、扩大应用，实现不依赖国家补贴的市场化自我持续发展。
2017年光伏上网电价文件中明确指出“2017年以前备案并纳入以前年份财政补贴规模管理的光伏发电项目，但于2017年6月30日以前仍未投运的，执行2017年标杆上网电价”。
众所周知，光伏电站的固有特性以及接入电网后对电网结构的改变将会对电网的电能质量、规划、运行及继电保护等产生影响。
在光伏分块发电、集中逆变、就近升压并网的方案中，并网前的电能质量监测尤为关键，并网逆变器输出的电能质量是否达国家标准，直接影响着整个电网的安全与稳定。
然而，随着光伏行业的补贴减少，高性价比并且款符合光伏行业标准的电能质量在线监测装置为行业的需求。
图 1 E2000电能质量在线装置在并网环节的应用示意图ZLG致远电子推出的E2000电能质量在线监测装置测量精度符合IEC61000-4-30A 级标准和国家标准，符合国家《光伏发电站电能质量检测技术规程》（NB/T32006-2013），通过了许昌开普实验室的权威认证，具备高精度、大容量，体积小、性价比高、性能安全可靠的特点。
图2 E2000装置图图3 E2000光伏应用图图4 E2000开普认证证书E2000电能质量在线监测装置可以监测和统计电压、电流、功率、电能、频率、不平衡度、谐波、闪变、波动等电能参数，支持暂降录波，稳态事件记录，通过Modbus（486/TCP）或IEC103协议可以将数据接入电网后台，全面定位与分析电能质量问题。
同时E2000电能质量在线装置比目前市场主流的电能在线装置更加小巧，可以灵活集成到光伏并网监测机柜中，无需额外再配套屏柜，不仅降低了项目成本，也提高了现场的空间利用率。
表1 E2000与E8000参数对比144*144*196mm，2.5kg250.28*177*300.15mm ，4kg0.1% 0.1% 相对E8000而言，ZLG 致远电子在E2000电能质量在线监测装置增加了浏览器web 功能，在同一个局域网范围之内，可以在任意电脑对电能质量的监测设备的状态进行监控，随时查看实时数据，电能统计，事件统计数据，同时可以远程修改触发录波和设备设置参数，方便控制中心掌握光伏并网的电能质量状态。

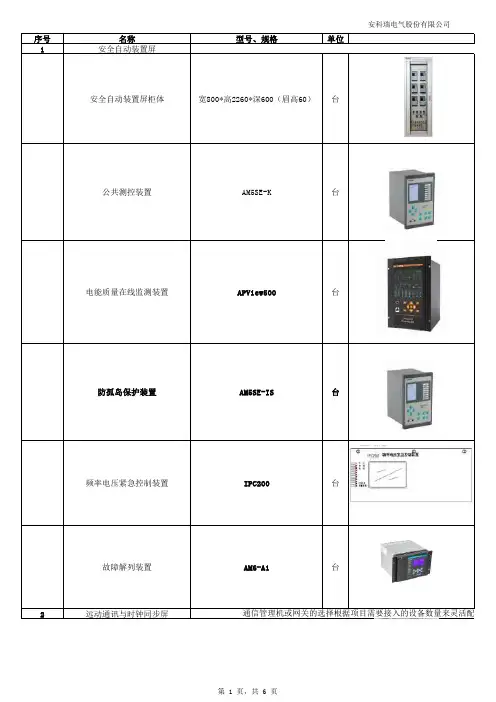

1安全自动装置屏
安全自动装置屏柜体宽800*高2260*深600（眉高60）台
公共测控装置AM5SE-K台
电能质量在线监测装置APView500台
防孤岛保护装置AM5SE-IS台
频率电压紧急控制装置IPC200台
故障解列装置AM6-A1台
2远动通讯与时钟同步屏通信管理机或网关的选择根据项目需要接入的设备数量来灵活配置
通讯屏柜体宽800*高2260*深600（眉高60）台
通信管理机
（远动232数字化101上传使用）
ANet-YW1E1台
通信管理机
（远动104上传、站内采集均可使
用）
ANet-2E8S1台GPS时钟ATS1200GB台3数据网关机屏
数据网关机屏柜体宽800*高2260*深600（眉高60）台
正向隔离装置(千兆)SysKeeper-2000(正向千兆型)（根
据项目要求选择带宽，无具体要求
时可均选择百兆带宽）
台
反向隔离装置(千兆)SysKeeper-2000(反向千兆型)（根
据项目要求选择带宽，无具体要求
时可均选择百兆带宽）
台
纵向加密认证装置(千兆型)NetKeeper-2000(千兆型)（根据项
目要求选择带宽，无具体要求时可
均选择百兆带宽）
台
II型网络安全监测装置PSSEM-2000S台
4其他设备
线路光纤纵差保护测控装置AM6-LD台
箱变测控装置AM6-PFC台
AGC/AVC控制屏AGC/AVC控制屏面暂无
群体群控设备群体群控设备台暂无
光功率预测屏光功率预测屏面暂无。
电能质量在线监测系统技术规范书一总则1 基本要求本技术协议所列之技术要求为工程最基本技术要求，供方根据本技术要求配置成熟、可靠、性能要求不低于有关的中华人民共和国国标、技术先进的产品和系统方案。
本技术协议所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。
本技术协议未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求供方选择最严格标准执行。
2 参照标准DL/T5137-2001 电测量及电能计量装置设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规定DL/T553-1994 220～500kV电力系统故障动态记录技术准则DL/T663-1999 220～500kV电力系统故障动态记录校验准则GB/T 191 包装储运图示标志GB/T 2423.1 电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2 电工电子产品环境试验第2部分:试验方法试验B:高温GB/T 2423.4 电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T 2423.5 电工电子产品环境试验第二部分:试验方法试验Ea和导则:冲击GB/T 2423.10 电工电子产品环境试验第二部分:试验方法试验Fc和导则:振动GB/T 2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB 4208 外壳防护等级(IP代码)GB/12325 电能质量供电电压偏差GB/12326 电能质量电压允许波动和闪变GB/T14594 电能质量公用电网谐波GB/T15543 电能质量三相电压允许不平衡度GB/T15945 电能质量电力系统允许偏差GB/T12325-90 电能质量供电电压允许偏差；GB/T 18481 电能质量暂时过电压和瞬态过电压GB/T 19862 电能质量监测设备通用要求GB 17625.1 电磁兼容限值谐波电流发射限值GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验3 工作范围供方的工作范围将包括下列内容，但不仅仅限于此内容。

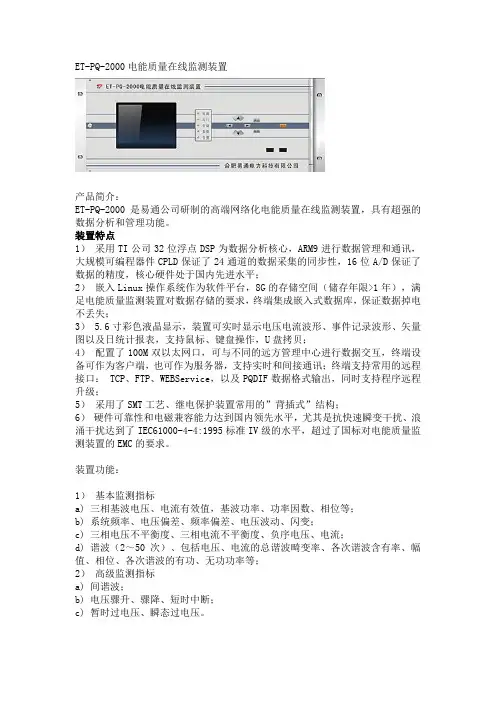

ET-PQ-2000电能质量在线监测装置产品简介：ET-PQ-2000是易通公司研制的高端网络化电能质量在线监测装置，具有超强的数据分析和管理功能。
装置特点1）采用TI公司32位浮点DSP为数据分析核心，ARM9进行数据管理和通讯，大规模可编程器件CPLD保证了24通道的数据采集的同步性，16位A/D保证了数据的精度，核心硬件处于国内先进水平；2）嵌入Linux操作系统作为软件平台，8G的存储空间（储存年限>1年），满足电能质量监测装置对数据存储的要求，终端集成嵌入式数据库，保证数据掉电不丢失；3） 5.6寸彩色液晶显示，装置可实时显示电压电流波形、事件记录波形、矢量图以及日统计报表，支持鼠标、键盘操作，U盘拷贝；4）配置了100M双以太网口，可与不同的远方管理中心进行数据交互，终端设备可作为客户端，也可作为服务器，支持实时和间接通讯；终端支持常用的远程接口： TCP、FTP、WEBService，以及PQDIF数据格式输出，同时支持程序远程升级；5）采用了SMT工艺、继电保护装置常用的”背插式”结构；6）硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰达到了IEC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置的EMC的要求。
装置功能：1）基本监测指标a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；b) 系统频率、电压偏差、频率偏差、电压波动、闪变；c) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；d) 谐波（2～50次）、包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、各次谐波的有功、无功功率等；2）高级监测指标a) 间谐波；b) 电压骤升、骤降、短时中断；c) 暂时过电压、瞬态过电压。
满足国标：ＧＢ 12325-1990 电能质量供电电压允许偏差ＧＢ 12326-2000 电能质量电压允许波动和闪变ＧＢ／Ｔ 14549-1993 电能质量公用电网谐波ＧＢ／Ｔ 15543-1995 电能质量三相电压允许不平衡度ＧＢ／Ｔ 15945-1995 电能质量电力系统频率允许偏差技术指标：1）电压、电流：0.2%；功率、功率因数：0.2%；频率偏差：0.002Hz；2）电压偏差：0.2%；三相电压不平衡：0.2%；三相电流不平衡：0.2%；3）谐波：符合GB/T 14549-1993中附录D中的A级要求；4）间谐波：参照/T 14549-1993附录D中对谐波要求的A级；5）闪变：2％；6）输入方式：电流额定值In：5A/1A；电压额定值Un：57.7V/100V；7）电源：220V【交直流两用】，允许偏差：-20%～20%，功耗：4W。

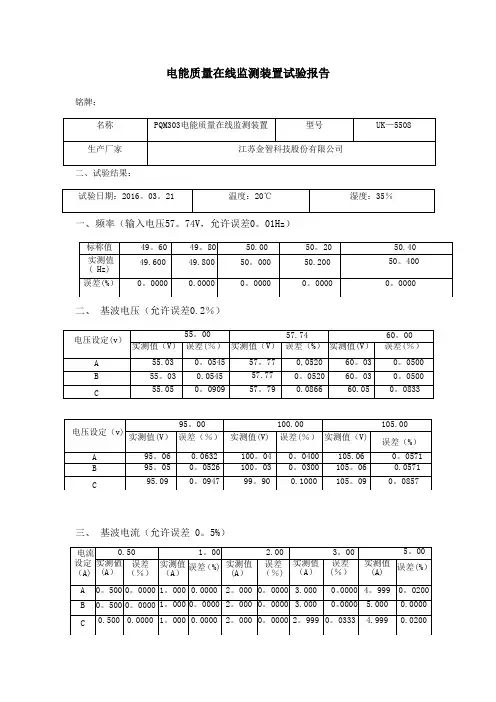

电能质量在线监测装置试验报告铭牌：
二、试验结果：
一、频率（输入电压57。
74V，允许误差0。
01Hz）
二、基波电压（允许误差0.2％）
三、基波电流（允许误差 0。
5%）
四、电压不平衡度（允许绝对误差0。
2％）
五、电流不平衡度(允许绝对误差1。
0%）
六、谐波电压
基波电压： UN=57。
74V50Hz谐波含量设定(Uh=0.5％UN, A级允许误差 0。
05%UN)
基波电压: UN=57。
74V50Hz谐波含量设定(Uh=3%UN, A级允许误差5%Uh)
七、谐波电流
基波电流: IN=1。
0A50Hz 谐波含量设定(Ih=1％IN, A级允许误差0。
15%IN）
基波电流: IN=3。
0A50Hz谐波含量设定(Ih=3%IN, A级允许误差5％Ih）
八、电压闪变（允许误差5％)
九、性能检测
十、功能检査。
本规范对应的专用技术规范目录序号名称编号1 电能质量在线监测装置专用技术规范 1102007−0000−01电能质量在线监测装置采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分中项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。
2）项目单位要求值超出标准技术参数值范围。
3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中标准技术参数表、项目需求部分和投标人响应部分三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的项目单位技术差异表中给出的参数进行响应。
项目单位技术差异表与标准技术参数表和使用条件表中参数不同时，以项目单位技术差异表中给出的参数为准。
投标人填写技术参数表时，如有偏差除填写投标人技术偏差表外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
目 次电能质量在线监测装置采购标准技术规范使用说明 (27)1总则 (29)1.1引言 (29)1.2供方职责 (29)2技术规范要求 (29)2.1规范性引用文件 (29)2.2使用环境条件 (30)2.3装置额定参数 (30)2.4装置功率消耗 (30)2.5电能质量在线监测装置总的技术要求 (30)3试验 (31)3.1试验要求 (31)3.2电气性能试验 (31)3.3现场试验 (31)4技术服务、设计联络、工厂检验和监造 (32)4.1卖方提供的样本和资料 (32)4.2技术资料、图纸和说明书格式 (32)4.3供确认的图纸 (32)4.4买卖双方设计的图纸 (32)4.5其他资料和说明书 (32)4.6卖方提供的数据 (32)4.7图纸和资料分送单位、套数和地址 (33)4.8设计联络会议 (33)4.9工厂验收和现场验收 (33)4.10质量保证 (33)4.11项目管理 (33)4.12现场服务 (34)4.13售后服务 (34)4.14备品备件、专用工具及试验仪器 (34)1总则1.1引言投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
PQS-电能质量在线监测装置用户手册————————————————————————————————作者：————————————————————————————————日期：PQS-680系列电能质量在线监测装置用户手册（版本号：V1.00）南京灿能电气自动化有限公司南京灿能电力自动化有限公司2013-04-01【申明】本公司保留对说明书的修改权，恕不另行通知，敬请关注最新版本。
在PQS-680系列装置安装前请务必详细阅读本手册。
目录第一部分概述 (5)1.1装置命名及分类 (5)1.1.1 命名规则 (5)1.1.2 分类 (5)第二部分机械结构及电气安装 (8)2.1尺寸与安装 (8)2.1.1 嵌入式安装开孔尺寸图 (8)2.1.2. 壁挂式安装图 (8)2.1.3 装置正视图 (9)2.1.4装置上部出线端子图 (10)2.1.5装置下部出线端子图 (10)2.2电气接线 (11)2.2.1 对外端子接线示意图 (11)2.2.2 外部交流模拟量接线示意图 (12)2.3面板指示灯定义 (13)2.4使用指南 (13)2.4.1 如何使用装置I/O回路？ (13)2.4.2 如何使用装置WEB浏览功能？ (13)2.4.3 如何从装置中导出数据？ (14)2.5注意事项 (14)2.5.1 接地 (14)2.5.2 电源 (14)2.5.3 模拟量输入回路 (14)2.5.4 通讯线缆的连接 (15)第三部分装置界面显示及操作 (16)3.1上电界面 (16)3.2运行界面 (16)3.3主菜单界面 (16)3.4键盘的基本功能 (17)3.5菜单说明 (17)3.6操作指南 (17)3.6.1 如何查看实时数据？ (17)3.6.2 如何查看实时图形？ (17)3.6.3 如何查看及设置定值？ (18)3.6.4 如何设置装置时间？ (18)3.6.5 如何设置通讯参数？ (18)3.6.6 如何查看装置程序版本？ (18)3.6.7 如何检查存储器空间使用情况？ (18)3.6.8 如何查阅历史事件记录？ (19)第四部分装置主要技术指标 (20)4.1采用标准 (20)4.2监测指标精度 (21)4.3电气性能 (21)4.3.1 工作电源 (21)4.3.2 交流电流输入 (21)4.3.3 交流电压输入 (21)4.3.4 开关量输入 (22)4.3.5 通讯接口 (22)4.3.6 环境 (22)4.3.7 安全性能 (22)4.3.8 电磁兼容性能 (23)4.4机械性能 (23)附录1：PQS-680系列装置定值清单及各项定值整定说明 (24)附录2: 装置出厂铭牌 (25)用户手册版本修改记录10987654321 V1.00 初始版本2013、04、01 序号版本号修改摘要修改日期感谢您选用PQS-680系列电能质量在线监测装置关于PQS-680——嵌入式系统装置；——适用于低压配电系统分散安装的装置；——适用于10kV 及以下企业配电系统电能质量监测的装置； ——适用于10kV 及以下分布式新能源接入点电能质量监测的装置； ——实现电能质量全指标监测的装置；——全通道同步采样的单监测点监测装置； ——实现企业能效/用电负荷管理的装置； ——完全遵照IEC61000-4-30中规定测量方法的装置；——内置大容量电子盘作为当地数据存储介质的装置；——实现PQDIF 、COMTRADE 、EXCEL 标准文件交互的装置； ——集成嵌入式WEB server 功能的装置；——利用Wifi 无线网络实现设备集中管理的装置（685~688系列）； ——采样率256点/周波，完全实现10周波无缝测量的装置；——实时捕捉暂态电能质量事件，波形数据存为COMTRADE 标准格式的装置；——能够为您的电能质量管理工作需求提供多种解决方案的装置；如果您需要更多本产品使用方面的帮助，请访问，或致电。
![电能质量在线监测装置技术规范(QGDW-10-J393-2009)[1]](https://uimg.taocdn.com/996ae67702768e9951e7386e.webp)
合肥易通电力科技有限公司ET-PQ-2000A 电能质量在线监测装置 用户手册ET-PQ-2000A 电能质量在线监测装置用 户 手 册【申明】在使用 ET-PQ-2000 电能质量在线监测装置前请务必详细阅读本手册。
1合肥易通电力科技有限公司面板及按键说明ET-PQ-2000A 电能质量在线监测装置 用户手册液晶显示屏装置状态指示灯面板按键按键说明确定键：进入下一级菜单或确认更改参数取消键：退出菜单或取消更改参数向上按键：设置参数时，数字加 1 位，将数字从 0 到 9 设定。
向下按键：设置参数时，数字减 1 位，将数字从 9 到 0 设定。
翻页键：显示参数翻屏。
复位键：装置重启按键。
2合肥易通电力科技有限公司ET-PQ-2000A 电能质量在线监测装置 用户手册技术指标 测量信号 PT 二次侧电压和 CT 二次侧电流 测量范围电压 57.74V/100V；电流 5A 变换器 16bit A/D ； 采样频率 256 点/通道×周波 测量精度基波电压、电流测量精度 0.2 级； 电压闪变≤2%； 三相电压不平衡度 ≤0.2% 三相电流不平衡度 ≤0.2%； 电压偏差精度 ≤0.2% 频率测量精度 ≤0.002Hz； 负序电流精度 ≤0.2% 电压波动精度 ≤3%； 电压总谐波畸变率 ≤0.2% 供电电源 AC/DC220V±20% （交直流两用，功耗：4W） 存储容量 CF 卡选配 通讯方式局域网 10M/100M 自适应 机箱的外形尺寸：6U 半宽 应用分析软件 2000、 XP 操作系统； 硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰 达到了 IEC61000-4-4:1995 标准 IV 级的水平，超过了国标对电能质量监测装置的 EMC 的要求。
3合肥易通电力科技有限公司人机界面和操作ET-PQ-2000A 电能质量在线监测装置 用户手册ET-PQ-2000A 装置的采用了统一的人机界面。
合肥易通电力科技有限公司ET-PQ-2000A 电能质量在线监测装置 用户手册ET-PQ-2000A 电能质量在线监测装置用 户 手 册【申明】在使用 ET-PQ-2000 电能质量在线监测装置前请务必详细阅读本手册。
1合肥易通电力科技有限公司面板及按键说明ET-PQ-2000A 电能质量在线监测装置 用户手册液晶显示屏装置状态指示灯面板按键按键说明确定键：进入下一级菜单或确认更改参数取消键：退出菜单或取消更改参数向上按键：设置参数时，数字加 1 位，将数字从 0 到 9 设定。
向下按键：设置参数时，数字减 1 位，将数字从 9 到 0 设定。
翻页键：显示参数翻屏。
复位键：装置重启按键。
2合肥易通电力科技有限公司ET-PQ-2000A 电能质量在线监测装置 用户手册技术指标 测量信号 PT 二次侧电压和 CT 二次侧电流 测量范围电压 57.74V/100V；电流 5A 变换器 16bit A/D ； 采样频率 256 点/通道×周波 测量精度基波电压、电流测量精度 0.2 级； 电压闪变≤2%； 三相电压不平衡度 ≤0.2% 三相电流不平衡度 ≤0.2%； 电压偏差精度 ≤0.2% 频率测量精度 ≤0.002Hz； 负序电流精度 ≤0.2% 电压波动精度 ≤3%； 电压总谐波畸变率 ≤0.2% 供电电源 AC/DC220V±20% （交直流两用，功耗：4W） 存储容量 CF 卡选配 通讯方式局域网 10M/100M 自适应 机箱的外形尺寸：6U 半宽 应用分析软件 2000、 XP 操作系统； 硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰 达到了 IEC61000-4-4:1995 标准 IV 级的水平，超过了国标对电能质量监测装置的 EMC 的要求。
3合肥易通电力科技有限公司人机界面和操作ET-PQ-2000A 电能质量在线监测装置 用户手册ET-PQ-2000A 装置的采用了统一的人机界面。
ET-PQ-2000B电能质量在线监测装置【申明】在使用ET-PQ-2000B电能质量在线监测装置前请务必详细阅读本手册液晶显示屏幕设备运行指示灯装置操作按键确定键：进入下一级菜单或确认更改参数取消键：退出菜单或取消更改参数向上按键：设置参数时，数字加1位，将数字从0到9设定。
向下按键：设置参数时，数字减1位，将数字从9到0设定。
翻页键：显示参数翻屏。
复位键：装置重启按键。
测量信号 PT二次侧电压和CT二次侧电流测量范围电压57.74/100V；电流5A变换器 16bit A/D ；采样频率 128点/通道×周波测量精度基波电压、电流测量精度 0.2级；电压闪变≤5% ；三相电压不平衡度≤0.2%三相电流不平衡度≤0.2%；电压偏差精度≤0.2%频率测量精度≤0.005Hz；负序电流精度≤0.2%电压波动精度≤0.5%；电压总谐波畸变率≤0.5%电流总谐波畸变率≤0.5%供电电源 AC/DC220V±20% （交直流两用，功耗：4W）存储容量 CF卡选配通讯方式局域网10M/100M自适应机箱的外形尺寸：标准5U应用分析软件 2000、 XP操作系统；硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰达到了IEC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置的EMC的要求。
应用方式电网用户单回路电能质量监测【三电压，三电流】ET-PQ-2000B 装置的采用了统一的人机界面。
显示选用大屏幕LCD ，所有信息显示、操作菜单和提示均完全汉化。
装置界面友好，功能丰富，操作简洁。
一、开机界面及系统菜单开机界面如图，Version 表示系统的版本号电能质量监测Version3.X合肥易通电力科技1 实时测量 ＜2 其他指标3 谐波限值4 系统设置按确定键进入系统分类菜单在各项分类菜单中1 实时测量：包含了电压电流的基波、谐波及功率的查看2 其他指标：包含了频率、电压电流的不平衡度、电压偏差及闪变等3谐波限值：可查看不同等级下电压的限值及该装置监测的电流的谐波限值（需设定好相关参数）4 系统设置：设置的参数包括系统传输数据的网络参数、变比、系统容量及时钟等（设置参数需根据现场实际情况设定好相关参数，以避免数据错误或远程调用数据失败等情况）下面将根据各个系统菜单界面详细的介绍本装置1 实时测量使用上下键，将光标移动到实时测量的位置，按确定键进入本菜单1 基波幅值＜2 谐波电压3 谐波电流4 功率测量1.1 基波幅值基波幅值中主要显示三相电压及电流的基波。
ET-PQ-2000电能质量在线监测装置
产品简介：
ET-PQ-2000是易通公司研制的高端网络化电能质量在线监测装置，具有超强的数据分析和管理功能。
装置特点
1）采用TI公司32位浮点DSP为数据分析核心，ARM9进行数据管理和通讯，大规模可编程器件CPLD保证了24通道的数据采集的同步性，16位A/D保证了数据的精度，核心硬件处于国内先进水平；
2）嵌入Linux操作系统作为软件平台，8G的存储空间（储存年限>1年），满足电能质量监测装置对数据存储的要求，终端集成嵌入式数据库，保证数据掉电不丢失；
3） 5.6寸彩色液晶显示，装置可实时显示电压电流波形、事件记录波形、矢量图以及日统计报表，支持鼠标、键盘操作，U盘拷贝；
4）配置了100M双以太网口，可与不同的远方管理中心进行数据交互，终端设备可作为客户端，也可作为服务器，支持实时和间接通讯；终端支持常用的远程接口： TCP、FTP、WEBService，以及PQDIF数据格式输出，同时支持程序远程升级；
5）采用了SMT工艺、继电保护装置常用的”背插式”结构；
6）硬件可靠性和电磁兼容能力达到国内领先水平，尤其是抗快速瞬变干扰、浪涌干扰达到了IEC61000-4-4:1995标准IV级的水平，超过了国标对电能质量监测装置的EMC的要求。
装置功能：
1）基本监测指标
a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
b) 系统频率、电压偏差、频率偏差、电压波动、闪变；
c) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
d) 谐波（2～50次）、包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、各次谐波的有功、无功功率等；
2）高级监测指标
a) 间谐波；
b) 电压骤升、骤降、短时中断；
c) 暂时过电压、瞬态过电压。
满足国标：
ＧＢ 12325-1990 电能质量供电电压允许偏差
ＧＢ 12326-2000 电能质量电压允许波动和闪变
ＧＢ／Ｔ 14549-1993 电能质量公用电网谐波
ＧＢ／Ｔ 15543-1995 电能质量三相电压允许不平衡度
ＧＢ／Ｔ 15945-1995 电能质量电力系统频率允许偏差
技术指标：
1）电压、电流：0.2%；功率、功率因数：0.2%；频率偏差：0.002Hz；2）电压偏差：0.2%；三相电压不平衡：0.2%；三相电流不平衡：0.2%；3）谐波：符合GB/T 14549-1993中附录D中的A级要求；
4）间谐波：参照/T 14549-1993附录D中对谐波要求的A级；
5）闪变：2％；
6）输入方式：电流额定值In：5A/1A；电压额定值Un：57.7V/100V；7）电源：220V【交直流两用】，允许偏差：-20%～20%，功耗：4W。
