钢结构广告牌项目清单

第1篇一、工程概述1. 工程名称：[具体广告工程名称]2. 工程地点：[具体施工地点]3. 施工单位：[施工单位名称]4. 设计单位：[设计单位名称]5. 施工期限：[预计施工开始至结束日期]二、施工准备1. 施工图纸：确保施工图纸齐全、准确，并与设计单位确认无误。

2. 材料设备：准备广告材料、施工设备、安全防护用品等。

3. 人员组织：成立施工队伍，明确各岗位人员职责，进行技术交底。

4. 施工现场：对施工现场进行清理，确保施工环境整洁、安全。

三、施工步骤1. 施工前期a. 施工现场测量：确定广告牌位置、尺寸、角度等。

b. 钻孔及锚固：根据设计要求，在指定位置钻孔，并进行锚固。

c. 钢筋加工：加工钢筋，确保尺寸、间距符合设计要求。

2. 施工中期a. 钢筋焊接：将钢筋焊接成钢结构，确保焊接质量。

b. 钢结构安装：将钢结构安装到位，确保垂直度、水平度。

c. 钢结构防腐：对钢结构进行防腐处理，如涂装防腐漆。

d. 广告材料安装：根据设计要求，安装广告材料，如PVC画面、LED显示屏等。

e. 安全防护设施：设置安全防护设施，如安全网、防护栏杆等。

3. 施工后期a. 验收：对施工完成后的广告工程进行验收，确保符合设计要求。

b. 清理现场：清理施工现场，拆除临时设施，确保现场整洁。

c. 施工总结：总结施工经验，对施工过程中出现的问题进行总结，为今后类似工程提供参考。

四、施工材料及设备1. 施工材料：a. 钢筋：Q235、HRB400等。

b. 钢板：Q235、Q345等。

c. 防腐漆：室外用防腐漆。

d. 广告材料：PVC画面、LED显示屏等。

e. 安全防护用品：安全网、防护栏杆等。

2. 施工设备：a. 钻机：用于钻孔、锚固。

b. 焊接设备：用于钢筋焊接、钢结构焊接。

c. 吊装设备：用于钢结构、广告材料等吊装。

d. 施工电梯：用于高空作业。

e. 安全防护设备：安全带、安全帽等。

五、施工安全及环保1. 施工安全：严格执行国家有关安全生产法律法规，确保施工安全。

小微融服务中心楼楼顶标语牌施工方案一工程概况：拟建标语牌工程位于克拉玛依市小微融服务中心楼楼顶，拟建标语牌尺寸为12.5m*3.2m*2，安装楼顶大字，尺寸为2.5mX15m。

二方案编制依据2.1本项目施工图纸2.2本工程内部质量、安全、环境管理体系文件，标准及管理制度2.3我拟建类似工程长期积累的施工经验2.4我各项资源配备以及本地区可利用资源和施工现场实际情况2.5本工程所涉及的主要国家或行业规范、规程、标准、图集等《钢结构工程施工及验收规范》GB50205-95《建筑钢结构焊接规程》JGJ81-91《钢结构制作工艺规程》DBJ08-216-95《钢结构高强度连接的设计、施工及验收规程》JGJ82-91《冷弯薄壁型钢结构技术规范》GBJ18-2002三工程特点解析3.1工期紧、施工难度大，现场构件及设备只能依靠吊车运输。

3.2 构件品种多：本工程因各种钢构件需工厂加工制作，然后装车运至施工现场，各种构配件必须有组织、有计划按照图纸要求分类编号，小构件需分类打包。

水平方向三根横杆必须在钢架按照完成后方可加工，构件长度尺寸多3.3 施工安全：本工程在已投入使用的屋面上施工，四周无任何防护措施，楼层高，因此本工程的安全为施工中的重中之重。

四施工部署4.1 实施目标4.1.1 在保证工程质量的前提下，确保完工。

安全文明施工：采取有效措施，杜绝工伤、死亡及一切安全事故发生。

4.2 施工准备工作4.2.1 设计阶段根据建设单位意图，了解其总体设想，并根据施工图进行详图设计并组织施工。

4.2.3 制作运输阶段（1）钢构件在开始制作前，因安排相关人员进行技术交底工作。

（2）技术交底完工后，因根据工程特点制定详细施工方案。

（3）因本工程钢构件为厂内制作、厂外安装，所有钢构件制作因详细区分各安装单元构件（4）钢构件制作安装过程中，因注意各种材料的收集及整理工作。

（5）钢构件上屋面前，因提前联系好运输车辆及吊装吊车。

融科天城屋顶广告牌工程施工组织设计编制单位：中地长泰建设有限公司武汉分公司编制人：审核人：编制日期: 2010 年 4 月 17 日第一章工程概况第一节工程概述建设项目：广告牌位于武汉市京汉大道融科天城二期12号楼顶。

现拟进行广告牌工程施工。

该广告牌位于32层楼顶构架梁上，主体结构时预埋槽钢作为广告牌基础，与广告牌钢结构柱焊接。

主体结构为钢结构, 钢结构主要材料采用Q235，角钢型号主要采用L70＊70＊5；L63＊63*5;L50＊50*5;L40＊40*5。

钢材进场后要进行材料取样检测。

钢材由我公司向专业的生产企业进行采购，运输至工地安装。

第二节工程特点1、建筑物结构位于32层楼顶,施工质量要求高。

2、合同工期紧,配备工效高的施工机械设备，组织足够劳动力和组成强有力的现场管理人员班子。

3、施工条件:错误!该工程施工图纸全部出齐.错误!进场施工前，再根据现场机械设备的布置和人员操作工艺的安排，将电源另行拉接至操作位置。

第二章施工部署１、工期施工计划工期：20个日历天.２、工程施工质量等级目标该工程的施工将严格执行国家现行的施工规范、操作规程和工程质量检验评定标准,确保工程以高效、优质的目标，按设计图纸的要求全面完成。

3、施工准备测量放线根据现场主体结构和图纸结合，保证预埋件和钢结构立柱的位置准确。

4、施工方案：按预埋结构、主体钢结构二个阶段施工。

⑴预埋阶段：已完成。

⑵主体钢结构阶段：①制作焊接工艺流程：②工程现场安装过程分钢柱、梁等安装。

5、现场施工顺序：（１)结构：放线抄平→钢柱预制→钢柱安装→支撑梁安装→横梁安装。

第三章施工进度控制计划施工进度控制如下:准备工作1天，钢柱预制8天,主体钢结构焊制及安装11天。

第四章施工平面布置1、施工用水、用电:①施工用电由总包单位提供。

②因本工程所需用水量极少，故不计算用水量。

2、施工临时设施:为满足现场施工管理、材料堆放及半成品加工，进场后，拟在12号楼底空旷场地设置预制钢构件加工场(保证在塔吊起吊范围内）。

钢结构工程清单在建筑领域，钢结构工程因其强度高、自重轻、施工速度快等优点，被广泛应用于各种建筑项目中。

而一份详细准确的钢结构工程清单，对于项目的顺利进行至关重要。

它不仅是工程预算的重要依据，也是施工过程中材料采购、施工安排和质量控制的重要参考。

接下来，让我们一起深入了解一下钢结构工程清单的具体内容。

钢结构工程清单通常包括以下几个主要部分：一、钢结构材料清单1、钢材钢梁、钢柱：常用的有 H 型钢、箱型柱等，需要明确其规格、长度、材质（如 Q235、Q345 等）。

钢板：用于制作节点板、连接板等，需注明厚度、尺寸和材质。

钢管：如用于支撑结构的钢管，要标明管径、壁厚和长度。

2、连接材料高强度螺栓：包括规格（如 M16、M20 等）、强度等级（如 88 级、109 级）和数量。

普通螺栓：同样要注明规格和数量。

焊接材料：如焊条、焊丝的型号和用量。

3、防腐涂料底漆、中间漆和面漆的种类、品牌和使用量。

二、钢结构构件清单1、主结构构件钢梁和钢柱的编号、规格、长度和数量。

屋架、桁架等大型构件的详细信息。

2、次结构构件檩条：C 型檩条或 Z 型檩条，注明规格和长度。

支撑：包括水平支撑、垂直支撑等，说明其类型和尺寸。

系杆：提供系杆的规格和数量。

三、钢结构加工制作清单1、切割钢板、型钢的切割方式（如火焰切割、等离子切割）和费用。

2、焊接焊接工艺的要求，如坡口形式、焊接电流等。

焊接工作量及费用。

3、矫正对变形构件进行矫正的方法和费用。

4、钻孔各类连接孔的孔径、孔距和钻孔数量。

四、钢结构安装清单1、起重设备吊车的型号、台班数量和使用费用。

2、安装人工安装工人的数量、工作时间和人工费用。

3、安装措施如临时支撑、脚手架的搭建费用。

4、现场焊接和涂装现场焊接工作量和费用。

现场补漆的面积和费用。

五、钢结构检测清单1、原材料检测钢材的力学性能检测、化学成分分析等费用。

2、焊缝检测超声波探伤、射线探伤等检测方法的费用。

3、涂层检测涂层厚度检测、附着力检测的费用。

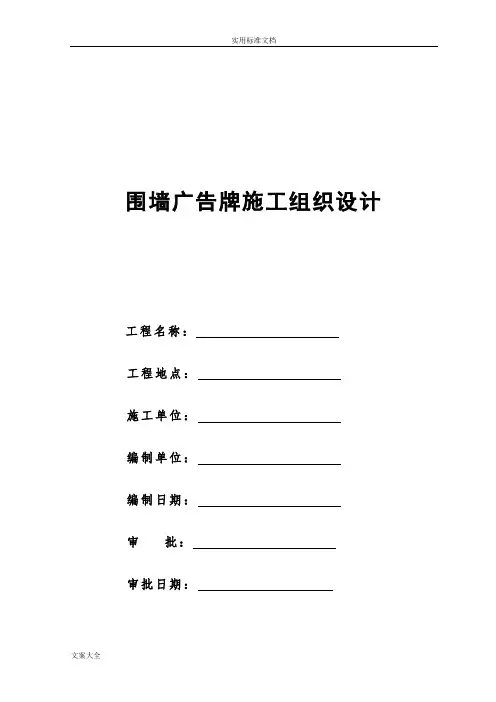

围墙广告牌施工组织设计工程名称：工程地点：施工单位：编制单位：编制日期：审批：审批日期：一、施工方案1、编制目的及依据1.1、编制目的本施工组织设计编制的目的是：为北大资源阅上项目广告牌钢架结构工程投标阶段，提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。

1.2、编制内容本施工组织设计内容包括项目组织机构设置、施工部署、现场布置和管理、施工目标、施工进度计划安排、劳动力及机械设备配置、主要施工方案、方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施。

1.3、编制依据1.3.1、项目广告牌钢架结构工程施工招标文件；1.3.2、由公司设计的北大资源阅上项目广告牌钢架结构工程施工图纸;1.3.3、我公司内部质量、安全、环境管理体系文件，公司标准及管理制度；1.3.4、我公司承建类似工程长期积累的施工经验；1.3.5、我公司各项资源配备以及本地区可利用资源和施工现场实际情况；1.3.6、本工程所涉及的主要国家或行业规范、规程、标准、图集等（不限于此）：《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构制作工艺规程》（DBJ08-216-95）1.4、编制原则1.4.1、施工组织设计的编制紧紧围绕本工程的施工图纸、工程场地情况和工程的特点展开。

1.4.2、施工组织设计的编制紧密结合我公司劳动力、机械设备、本公司拥有的周转料具及项目管理情况确定和编制。

1.4.3、遵守、执行招标文件各条款的具体要求，确保实现工期、安全、质量、环境保护和文明施工等各方面的工程目标。

1.4.4、严格执行施工过程中涉及的相关规范、规程和技术标准。

1.4.5、充分结合我公司以往同类工程的施工经验，使施工组织设计合理、可行、可靠。

1.4.6、施工组织设计编制做到施工总体部署和分项工程施工组织相结合，施工组织设计计划内容按招标文件要求编制。

项目名称功夫熊猫广告牌广告牌高度（米）13广告牌间距（米）3基本风压0.35体形系数 1.3阵风系数 1.7风压高度变化系数 1.13风压标准值0.874055弯矩（标准值）221.5729425剪力（标准值）34.088145基础验算基础宽（米）3基础长（米） 2.5基础埋深（米）2Fk+Gk375偏心距e(米)0.59086118pkmax126.4275913a0.659138823a 1.977416460.75b 1.8753a>0.75b必须满足脱开基础长度为T0.52258354脱开比例为0.209033416必须小于25%抗倾覆验算倾覆力矩289.7492325抗倾覆力矩468.75抗倾覆/倾覆 1.617778228必须大于1.6项目名称华润钢结构广告牌高度（米） 3.3广告牌间距（米） 2.15基本风压0.35体形系数1阵风系数 1.7风压高度变化系数1风压标准值1弯矩（标准值）6261剪力（标准值）7.095基础验算基础宽（米） 1.6基础长（米） 2.4基础埋深（米） 1.29Fk+Gk113.7408偏心距e(米)0.545099032pkmax72.36513966a0.6549009683a 1.9647029030.75b 1.83a>0.75b必须满足脱开基础长度为T0.435297097脱开比例为0.18137379必须小于25%抗倾覆验算倾覆力矩71.15255抗倾覆力矩136.48896抗倾覆/倾覆 1.918258165必须大于1.6项目名称华润钢结构广告牌高度（米） 3.3广告牌间距（米） 2.15基本风压0.35体形系数1阵风系数 1.7风压高度变化系数1风压标准值1弯矩（标准值）6148.5剪力（标准值）7.095基础验算基础宽（米） 1.6基础长（米）2基础埋深（米） 1.49Fk+Gk121.78427偏心距e(米)0.500886816pkmax101.6669865a0.4991131843a 1.4973395520.75b 1.53a>0.75b必须满足脱开基础长度为T0.502660448脱开比例为0.251330224必须小于25%抗倾覆验算倾覆力矩71.57155抗倾覆力矩121.784抗倾覆/倾覆 1.701569967必须大于1.6。

楼顶钢结构广告牌施工方案 (2)一、项目背景近年来，随着城市建设的不断发展，楼顶广告牌作为一种独特的宣传方式受到越来越多企业的青睐。

而在楼顶广告牌的制作过程中，钢结构广告牌由于其稳定性和耐用性成为一种常见选择。

本文将针对楼顶钢结构广告牌的施工方案进行详细介绍。

二、施工准备在施工之前，首先需要进行施工准备工作。

具体包括以下步骤：1.确定广告牌尺寸和结构设计。

2.准备所需材料，包括钢结构材料、连接件、广告牌面板等。

3.检查施工工具，确保完好无损。

4.安排施工人员并进行安全培训。

三、施工步骤1. 确立基础首先需要确定广告牌的基础结构，一般选用混凝土浇筑。

基础的稳固性直接影响整个广告牌的安全性和稳定性。

2. 搭建钢结构在进行钢结构搭建之前，需要根据设计图纸进行标线和测量，确保结构的精准度。

然后按照搭建顺序，逐步搭建钢结构框架，注意连接件的安装要牢固可靠。

3. 安装广告牌面板在钢结构框架搭建完成之后，需要安装广告牌面板。

广告牌面板的安装一般分为拼接和固定两个步骤，确保面板拼接的平整度和面板的固定牢固。

4. 系统调试广告牌安装完成后，需要对整个系统进行调试，包括照明灯具、广告内容显示等功能的测试和维护，确保广告牌的正常使用。

四、安全注意事项在施工过程中，需特别注意安全事项，包括但不限于：1.施工过程中要佩戴好安全帽、安全鞋等防护用具。

2.操作人员需经过相关安全培训，熟悉作业规程。

3.切勿在高空作业时进行危险动作，如脱手操作等。

五、施工结束施工完成后，需对施工现场进行及时清理，确保工地环境整洁。

同时，交付给相关部门进行验收，确保广告牌符合相关规定并经得起时间的考验。

六、总结楼顶钢结构广告牌的施工是一个复杂的过程，需要各个环节的紧密配合和严格把控。

只有严格按照施工方案进行操作，才能保证广告牌的质量和安全性。

希望本文的施工方案能为相关从业人员提供参考，确保楼顶广告牌的施工顺利进行。

以上是楼顶钢结构广告牌施工方案的详细介绍，希望对广告牌的制作过程有所帮助。

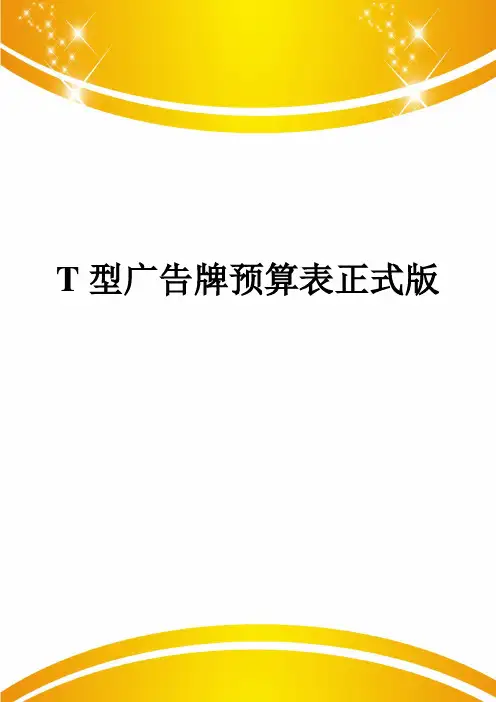

T型广告牌预算表正式版户外钢结构单立柱广告塔（12*6总高12m）修建安装工程预算单12*6双面单立柱广告塔预算表（总高12m）1.本预算为工程直接费用，不含报建、批文（设置许可证）、场租及施工证申请、用水用电申请等费用，不含绿化补偿、铺路工程及发电等费用；不含广告画面、灯架、灯具、工程以外电线电缆、施工现场建渣清运等费用；2.甲方提供电源及用水至施工现场50m内，并确保大中型车辆、吊车、挖掘机可入场施工；3.如甲方需办理以下项目，包括：方案设计签章、建设厅备档、设计院及审图中心审计、工程第三方监理、钢材试样、混凝土试块检测费、焊缝探伤费、主管涂防火漆费、防雷设施、地质资料勘探费、峻工验收资料费等，费用另计。

4.预算所写运输为成都市周边50KL内运输范围，基础条件为地下地质正常（即：无流沙、巨石或其他未勘测不明物，以不影响施工为原则）；施工前甲方提供相关地质勘测报告及地下网管图；异地操作及特殊地质情况另行计算。

四川恒力嘉建设工程成都分公司新都区木兰镇天府盛松展览广告制作部附件：工程总价及施工图集缩印1.工程总价：（大写人民币）2.工程施工图集缩印立柱两面广告牌施工方案（例)前言广告牌施工地点地处.现场环境：，基坑采取挖机开挖。

混凝土选用商品混凝土人工将混凝土输送至坑槽或人工（轻型搅拌机搅拌）混凝土。

主体钢结构部分采取由承建方厂内加工，牌面部分现场施工，人工借助机具穿插吊车辅助吊装完成作业。

施工方案工程名称：单立柱高炮广告牌建设地点:工程概况：该广告工程包括地面上焊接安装1 MM×12MM×12M螺旋管钢立柱，二面6M×18M广告牌。

地下拟采用独立钢筋混凝土基础。

基础施工采用人工配合小型机械施工方案。

现场供电条件：10kv高压，供电容量满足施工用电要求。

现场供水条件：结构形式：钢筋混凝土基桩,钢结构广告牌.依据设计院出具的建设地点土质勘探报告对施工图纸校审、会审。

审核完毕按照甲方签字同意的施工图纸，按图施工。
