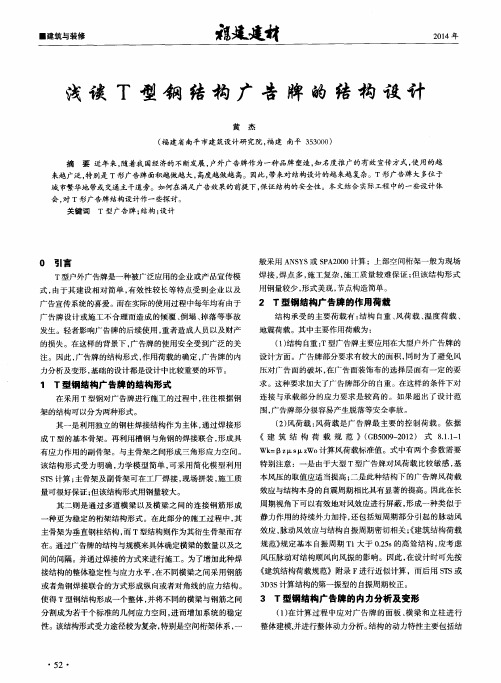

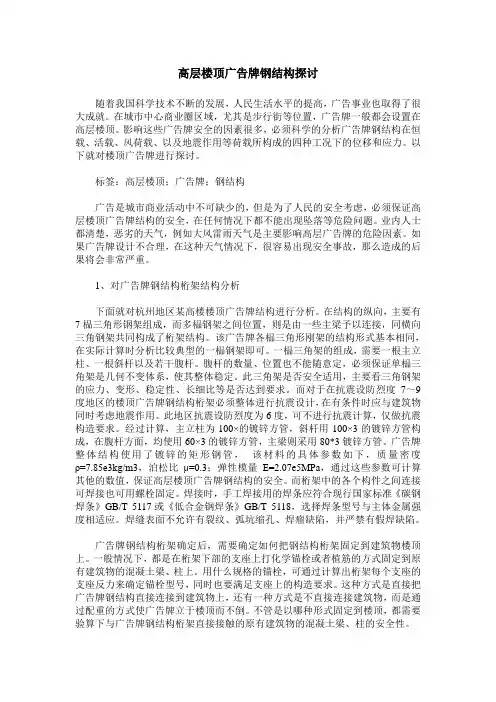

高层楼顶广告牌钢结构探讨随着我国科学技术不断的发展，人民生活水平的提高，广告事业也取得了很大成就。
在城市中心商业圈区域，尤其是步行街等位置，广告牌一般都会设置在高层楼顶。
影响这些广告牌安全的因素很多，必须科学的分析广告牌钢结构在恒载、活载、风荷载、以及地震作用等荷载所构成的四种工况下的位移和应力。
以下就对楼顶广告牌进行探讨。
标签：高层楼顶；广告牌；钢结构广告是城市商业活动中不可缺少的，但是为了人民的安全考虑，必须保证高层楼顶广告牌结构的安全，在任何情况下都不能出现坠落等危险问题。
业内人士都清楚，恶劣的天气，例如大风雷雨天气是主要影响高层广告牌的危险因素。
如果广告牌设计不合理，在这种天气情况下，很容易出现安全事故，那么造成的后果将会非常严重。
1、对广告牌钢结构桁架结构分析下面就对杭州地区某高楼楼顶广告牌结构进行分析。
在结构的纵向，主要有7榀三角形钢架组成，而多榀钢架之间位置，则是由一些主梁予以连接，同横向三角钢架共同构成了桁架结构。
该广告牌各榀三角形刚架的结构形式基本相同，在实际计算时分析比较典型的一榀钢架即可。
一榀三角架的组成，需要一根主立柱、一根斜杆以及若干腹杆。
腹杆的数量、位置也不能随意定，必须保证单榀三角架是几何不变体系，使其整体稳定。
此三角架是否安全适用，主要看三角钢架的应力、变形、稳定性、长细比等是否达到要求。
而对于在抗震设防烈度7～9度地区的楼顶广告牌钢结构桁架必须整体进行抗震设计，在有条件时应与建筑物同时考虑地震作用。
此地区抗震设防烈度为6度，可不进行抗震计算，仅做抗震构造要求。
经过计算，主立柱为100×的镀锌方管，斜杆用100×3的镀锌方管构成，在腹杆方面，均使用60×3的镀锌方管，主梁则采用80*3镀锌方管。
广告牌整体结构使用了镀锌的矩形钢管，该材料的具体参数如下，质量密度ρ=7.85e3kg/m3，泊松比μ=0.3；弹性模量E=2.07e5MPa，通过这些参数可计算其他的数值，保证高层楼顶广告牌钢结构的安全。
钢结构广告牌施工组织设计方案一想到钢结构广告牌的施工，我就自然而然地想到了那些高耸入云的广告牌，它们伫立在城市的每一个角落，彰显着城市的繁华与活力。
下面，我就以我十年的方案写作经验，为大家详细介绍一下这个施工组织设计方案。
1.施工前准备我们要对施工现场进行实地考察，了解地形地貌、交通状况、周边环境等，为施工提供准确的数据支持。
同时，要对施工人员进行严格的安全培训，确保他们具备丰富的施工经验和安全意识。
施工材料准备：钢材、焊接材料、紧固件、检测仪器等。
施工工具准备：焊机、切割机、电钻、扳手、螺丝刀等。
2.施工流程我们开始施工流程：（1）钢材焊接我们要选用合适的钢材，进行焊接作业。
焊接时，要注意控制焊接电流和电压，确保焊接质量。
焊接完成后，要对焊接接头进行打磨、清理，确保焊接接头光滑、平整。
（2）焊接材料焊接焊接材料的选择和焊接，注意焊接材料的质量和焊接速度。
焊接材料焊接完成后，要对焊接材料进行打磨、清理，确保焊接材料光滑、平整。
（3）紧固件焊接紧固件焊接，注意焊接质量，确保紧固件焊接完成后，要对紧固件进行打磨、清理，确保紧固件光滑、平整。
（4）检测仪器安装检测仪器安装，注意检测仪器的精度和安装位置。
安装完成后，要对检测仪器进行调试，确保检测仪器正常工作。
3.施工质量控制在整个施工过程中，我们要严格把控质量：（1）焊接质量控制焊接质量是钢结构广告牌施工的关键。
我们要选用合适的焊接材料和焊接工艺，确保焊接质量。
焊接过程中，要注意焊接电流和电压的稳定性，防止焊接缺陷的产生。
（2）材料质量控制材料质量是施工的基础。
我们要选用合适的材料，确保材料质量。
材料使用过程中，要注意材料的存放、搬运和安装，防止材料损坏。
（3）紧固件质量控制紧固件质量控制，确保紧固件安装牢固、稳定。
紧固件安装过程中，要注意紧固件的选用和安装方法，防止紧固件损坏。
（4）检测仪器质量控制检测仪器质量控制，确保检测仪器精度高、稳定性好。
检测仪器安装过程中，要注意检测仪器的选用、安装和调试。

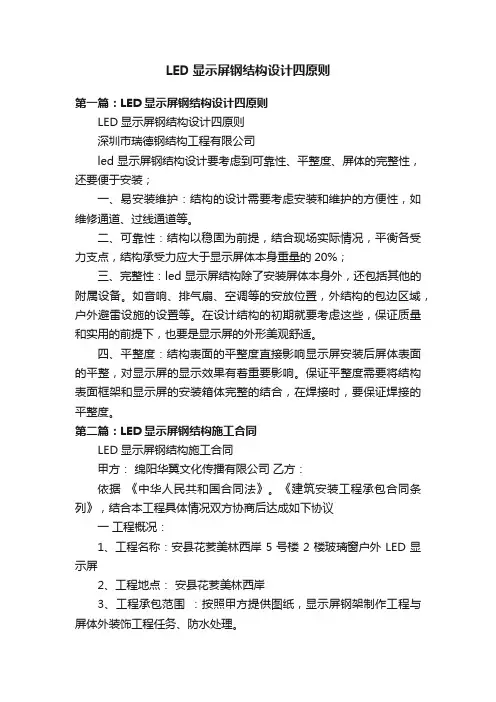

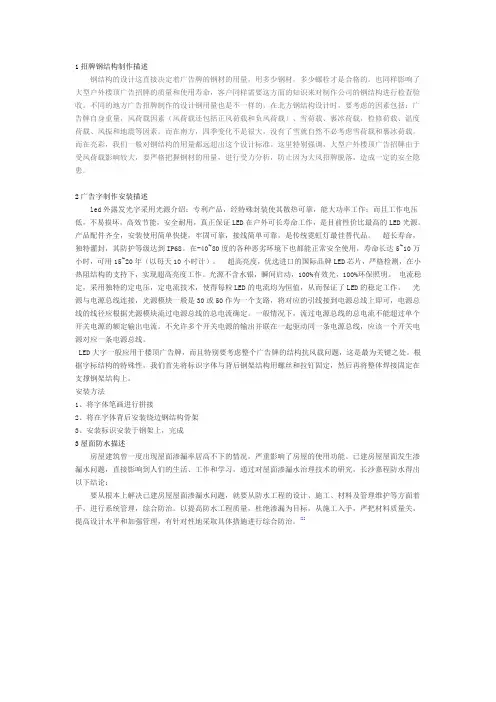

LED显示屏钢结构设计四原则第一篇：LED显示屏钢结构设计四原则LED显示屏钢结构设计四原则深圳市瑞德钢结构工程有限公司led显示屏钢结构设计要考虑到可靠性、平整度、屏体的完整性，还要便于安装；一、易安装维护：结构的设计需要考虑安装和维护的方便性，如维修通道、过线通道等。
二、可靠性：结构以稳固为前提，结合现场实际情况，平衡各受力支点，结构承受力应大于显示屏体本身重量的20%；三、完整性：led显示屏结构除了安装屏体本身外，还包括其他的附属设备。
如音响、排气扇、空调等的安放位置，外结构的包边区域，户外避雷设施的设置等。
在设计结构的初期就要考虑这些，保证质量和实用的前提下，也要是显示屏的外形美观舒适。
四、平整度：结构表面的平整度直接影响显示屏安装后屏体表面的平整，对显示屏的显示效果有着重要影响。
保证平整度需要将结构表面框架和显示屏的安装箱体完整的结合，在焊接时，要保证焊接的平整度。
第二篇：LED显示屏钢结构施工合同LED显示屏钢结构施工合同甲方：绵阳华翼文化传播有限公司乙方：依据《中华人民共和国合同法》。
《建筑安装工程承包合同条列》，结合本工程具体情况双方协商后达成如下协议一工程概况：1、工程名称：安县花荄美林西岸5号楼2楼玻璃窗户外LED显示屏2、工程地点：安县花荄美林西岸3、工程承包范围：按照甲方提供图纸，显示屏钢架制作工程与屏体外装饰工程任务、防水处理。
4、承包方式：包工包料5、工程工期：5天（2014年9月6日-9月10日）二、甲方责任：1、开工前进行图纸交接，组织图纸会审及技术交底。
2、协调处理施工现场关系即发生的具体问题。
3、提供现场用电及用电费用。
4、对乙方施工分阶段，区域内质量的监管。
5、按时拨付工程款。
三、乙方责任，1、分阶段、分区域向甲方报送施工计划及工程进度情况。
2、确保工程材料及施工质量，未按要求使用材料导致一切不良后果由乙方承担。
3、遵守施工现场各项管理及处理好现场工作关系；注意现场公共设备不得损坏，做到文明生产，接受甲方监督有问题及时更改。
浅谈某LED广告牌的钢结构设计高宇波摘要：在户外搭设LED广告牌是企业重要的宣传手段，目前许多广告牌都采用钢结构作为主体。
本文主要以某广告牌的钢结构设计为例，具体介绍了设计内容以及要点，希望能有效提升施工价值，为类似广告牌设计提供参考。
关键词：LED广告牌；钢结构设计；施工设计；如今，广告的种类越来越多，内容越来越丰富，LED广告牌是其中的一种宣传手段，为了满足其造型、质量、收效等一系列要求，需要展开更加科学的钢结构设计工作。
本文通过对某广告牌的钢结构介绍与分析，希望能在结构选择、截面设计、受力支撑等方面有所收获。
1 LED广告牌施工设计基本背景此次的LED广告牌工程处于商业区内，既要满足广告宣传效果，又要保证周围人群的安全。
根据设计需求，广告牌两面都要设置LED显示屏，并且考虑到现场情况以及屏幕的支撑力作用，需要设置纵向支撑杆作为工程的重要受力部分。
此外，还需要通过支杆的设立辅助主体部分完成进一步的加固支撑，并且为了提升钢结构的美感，拟采用树叶造型的铁片进行装饰。
除此之外，需要承载的结构压力主要有LED屏幕和钢结构自重，风荷载、检修荷载等。
2 LED广告牌结构选择广告牌钢结构的设计与选择是工程前期的重要部分，对整体工程质量与后期实际施工有着极为深远的影响，因此在这一阶段应当尽可能加大工作投入，通过更加科学的支撑杆布置和排列组合，设计出强度、受力符合质量要求，投入成本效率最高，便于后期检修维护的钢结构。
此项LED广告牌工程不使用单体钢筋混凝土作为主体支撑材料，而是需要选用五根纵向支撑杆进行搭接工作，以保证广告屏幕的稳定，其结构选择应当在受力符合基本需求的基础上，尽可能简化施工结构，分散结构应力。
此外，结合广告牌的长宽程度和支撑杆截面大小限制，要由三根纵向支撑杆深入广告牌屏幕内部，直至标高15m位置处，进而大体确定三立柱的结构选择。
由于广告牌屏幕自身体积较大，故而下层支撑钢结构接触截面以及支撑点需要进行科学的设计，通常LED广告牌上层屏幕又大又重，处于较高的位置，下层钢结构设计既要考虑对屏幕的支撑力，又要考虑风力对屏幕的影响，如此才能保证广告牌的安全性。
一、钢结构常用材料1、方管介绍:截面为空心方形的轻型薄壁钢管优点:综合力学性能、焊接性能、冷热加工、耐腐蚀性能合格、具有良好的韧性尺寸规格:长*宽*厚，表示如60mm*40mm*3mm、40mm*40mm*3mm、50mm*20mm*3mm使用用途:主体结构、包边结构、焊结立柱结构等方管演示图方管主体结构使用展示2、槽钢介绍:截面为凹槽形的长条形钢材优点:根据力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、槽钢具有良好的韧性尺寸规格:高*宽*厚，表示如:10#槽钢100mm*48mm*5.3mm使用用途:主体结构、焊结立柱等槽钢展示图槽钢结构使用展示3、H钢介绍:截面为H形的长条形钢材优点:结合力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、具有良好的韧性尺寸规格:宽翼缘H型钢(HW)中翼缘H型钢(HM)窄翼缘H型钢(HN)高*宽，表示如:HW100*100使用用途:主体承重梁、焊结立柱等H钢承重展示图4、焊接圆管介绍:形状为同心圆环的长条形钢材优点:结合力学性能、焊接性能良好尺寸规格:外径*壁厚，表示如:Φ730*10mm等型号使用用途:用于立柱、屏体内部加强等焊接圆管展示图二、包边装饰边框材料1、铝塑板介绍:铝塑板是经过化学处理的涂装铝板为表层材料，用聚乙烯塑料为芯材，在专用铝塑板生产设备上加工而成的复合材料。
优点:豪华性、艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性;重量轻、易加工成型、易搬运安装铝塑板颜色多样2、不锈钢介绍:不锈钢耐空气、蒸汽、水等，弱腐蚀介质、具有不锈性的钢种。
优点:豪华性、艳丽多彩的装饰性、结构坚实耐用，不易起水垢，易清洗。
缺点:成本高、现场不易加工和修改。
不锈钢颜色多样三、显示屏钢结构设计方案1、安装介绍:结构的设计需要考虑安装和维护的方便性，如维修通道、过线通道等2、可靠性:结构以稳固为前提，结合现场实际情况，平衡各受力支点，结构承受力应大于显示屏体本身重量的20%;3、完整性:LED显示屏结构除了安装屏体本身外，还包括其他的附加设备;如音响、排气扇、空调等安放位置，及装饰包边，户外避雷设施的设置等。

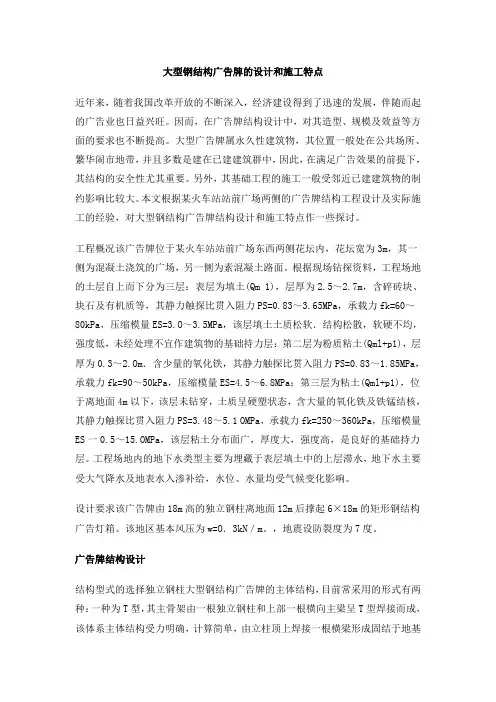

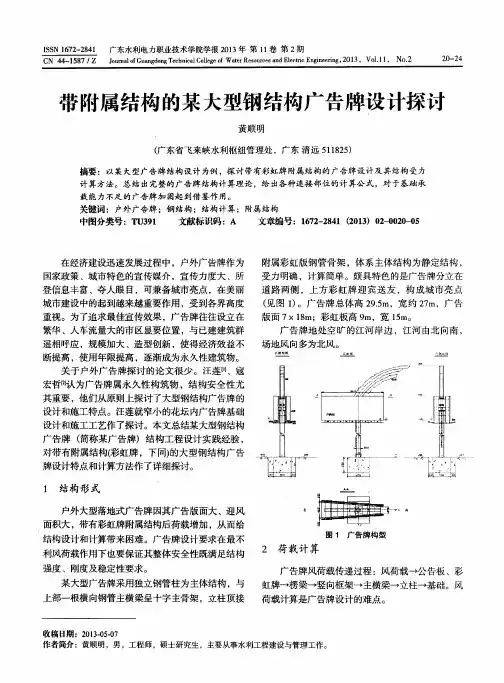

大型钢结构广告牌的设计和施工特点近年来，随着我国改革开放的不断深入，经济建设得到了迅速的发展，伴随而起的广告业也日益兴旺。
因而，在广告牌结构设计中，对其造型、规模及效益等方面的要求也不断提高。
大型广告牌属永久性建筑物，其位置一般处在公共场所、繁华闹市地带，并且多数是建在已建建筑群中，因此，在满足广告效果的前提下，其结构的安全性尤其重要。
另外，其基础工程的施工一般受邻近已建建筑物的制约影响比较大。
本文根据某火车站站前广场两侧的广告牌结构工程设计及实际施工的经验，对大型钢结构广告牌结构设计和施工特点作一些探讨。
工程概况该广告牌位于某火车站站前广场东西两侧花坛内，花坛宽为3m，其一侧为混凝土浇筑的广场，另一侧为素混凝土路面。
根据现场钻探资料，工程场地的土层自上而下分为三层：表层为填土(Qm 1)，层厚为2.5～2.7m，含碎砖块、块石及有机质等，其静力触探比贯入阻力PS=0.83～3.65MPa，承载力fk=60～80kPa，压缩模量ES=3.O～3.5MPa，该层填土土质松软．结构松散，软硬不均，强度低，未经处理不宜作建筑物的基础持力层：第二层为粉质粘土(Qml+p1)，层厚为0.3～2.Om．含少量的氧化铁，其静力触探比贯入阻力PS=0.83～1.85MPa，承载力fk=90～50kPa，压缩模量ES=4.5～6.8MPa：第三层为粘土(Qml+p1)，位于离地面4m以下，该层未钻穿，土质呈硬塑状态，含大量的氧化铁及铁锰结核，其静力触探比贯入阻力PS=3.48～5.1 OMPa，承载力fk=250～360kPa，压缩模量ES一0.5～15.OMPa，该层粘土分布面广，厚度大，强度高，是良好的基础持力层。
工程场地内的地下水类型主要为埋藏于表层填土中的上层滞水，地下水主要受大气降水及地表水入渗补给，水位、水量均受气候变化影响。
设计要求该广告牌由18m高的独立钢柱离地面12m后撑起6×18m的矩形钢结构广告灯箱。
LED显示屏钢结构解决方案LED显示屏在室内和室外广告、会议场所等各种场合中得到了广泛应用。
由于其高亮度、高清晰度和广视角等特点，它已成为现代信息传播的重要媒介。
然而，LED显示屏的钢结构设计方案也成为了制约其应用的一个关键问题。
1.结构材料选择钢结构是具有高强度、抗震性能和较长寿命的优质材料，因此在LED显示屏的钢结构设计中可以采用Q235钢材作为主要结构材料。
同时，根据实际需要，可以根据不同的场合选择不同规格和厚度的钢材，以满足结构的设计要求。
2.结构形式设计在设计LED显示屏的钢结构时，主要有单柱、双柱和悬挑式等多种结构形式。
根据LED显示屏的具体尺寸和使用环境，可以选择合适的结构形式。
例如，对于较大尺寸的LED显示屏，可以采用双柱结构或悬挑式结构，以增加结构的稳定性和承重能力。
3.线条设计钢结构的线条设计不仅影响到显示屏整体的美观度，还会对结构的强度和稳定性产生影响。
在设计线条时，需要考虑到结构的刚度和稳定性，避免出现过于复杂或过于细长的线条，以确保结构的整体性能。
4.细节处理在设计LED显示屏的钢结构时，还需要考虑到细节处理，以增加结构的可靠性和安全性。
例如，可以在顶部设置防水设施，以防止雨水渗入结构内部；可以在底部设置固定设施，以增加结构的稳定性和抗震性能。
5.其他考虑因素在LED显示屏钢结构的设计中，还需要考虑到其他因素，如风压、重量和振动等。
可以通过进行结构风洞试验，以评估结构在不同风压条件下的抗风能力；可以通过进行模拟分析，以评估结构在不同负载条件下的稳定性和安全性。
综上所述，LED显示屏钢结构的设计方案需要综合考虑结构材料、结构形式、线条设计、细节处理和其他因素，以确保屏体的安全性、稳定性和可靠性。
在实际设计中，还需要根据具体的应用需求进行优化和调整，以满足用户的需求。
一、钢结构常用材料1、方管介绍:截面为空心方形的轻型薄壁钢管优点:综合力学性能、焊接性能、冷热加工、耐腐蚀性能合格、具有良好的韧性尺寸规格:长*宽*厚，表示如60mm*40mm*3mm、40mm*40mm*3mm、50mm*20mm*3mm使用用途:主体结构、包边结构、焊结立柱结构等方管演示图方管主体结构使用展示2、槽钢介绍:截面为凹槽形的长条形钢材优点:根据力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、槽钢具有良好的韧性尺寸规格:高*宽*厚，表示如:10#槽钢100mm*48mm*5.3mm使用用途:主体结构、焊结立柱等槽钢展示图槽钢结构使用展示3、H钢介绍:截面为H形的长条形钢材优点:结合力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、具有良好的韧性尺寸规格:宽翼缘H型钢(HW)中翼缘H型钢(HM)窄翼缘H型钢(HN)高*宽，表示如:HW100*100使用用途:主体承重梁、焊结立柱等H钢承重展示图4、焊接圆管介绍:形状为同心圆环的长条形钢材优点:结合力学性能、焊接性能良好尺寸规格:外径*壁厚，表示如:Φ730*10mm等型号使用用途:用于立柱、屏体内部加强等焊接圆管展示图二、包边装饰边框材料1、铝塑板介绍:铝塑板是经过化学处理的涂装铝板为表层材料，用聚乙烯塑料为芯材，在专用铝塑板生产设备上加工而成的复合材料。
优点:豪华性、艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性;重量轻、易加工成型、易搬运安装铝塑板颜色多样2、不锈钢介绍:不锈钢耐空气、蒸汽、水等，弱腐蚀介质、具有不锈性的钢种。
优点:豪华性、艳丽多彩的装饰性、结构坚实耐用，不易起水垢，易清洗。
缺点:成本高、现场不易加工和修改。
不锈钢颜色多样三、显示屏钢结构设计方案1、安装介绍:结构的设计需要考虑安装和维护的方便性，如维修通道、过线通道等2、可靠性:结构以稳固为前提，结合现场实际情况，平衡各受力支点，结构承受力应大于显示屏体本身重量的20%;3、完整性:LED显示屏结构除了安装屏体本身外，还包括其他的附加设备;如音响、排气扇、空调等安放位置，及装饰包边，户外避雷设施的设置等。

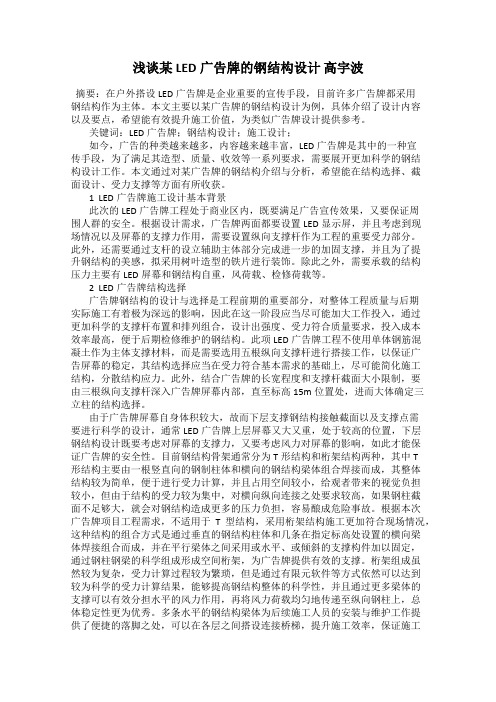

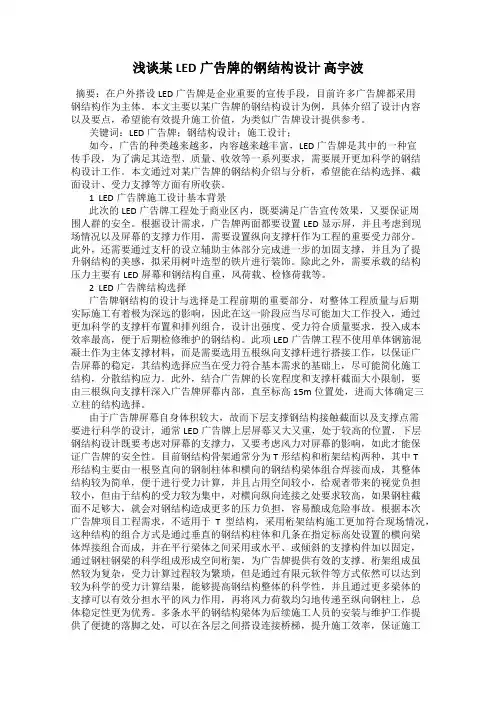

浅谈某LED广告牌的钢结构设计
发表时间：2019-06-03T16:07:05.963Z 来源：《电力设备》2019年第3期作者：高宇波
[导读] 摘要：在户外搭设LED广告牌是企业重要的宣传手段，目前许多广告牌都采用钢结构作为主体。
（杭州罗维标识系统工程有限公司浙江杭州 310000）
摘要：在户外搭设LED广告牌是企业重要的宣传手段，目前许多广告牌都采用钢结构作为主体。
本文主要以某广告牌的钢结构设计为例，具体介绍了设计内容以及要点，希望能有效提升施工价值，为类似广告牌设计提供参考。
关键词：LED广告牌；钢结构设计；施工设计；
如今，广告的种类越来越多，内容越来越丰富，LED广告牌是其中的一种宣传手段，为了满足其造型、质量、收效等一系列要求，需要展开更加科学的钢结构设计工作。
本文通过对某广告牌的钢结构介绍与分析，希望能在结构选择、截面设计、受力支撑等方面有所收获。
1LED广告牌施工设计基本背景
此次的LED广告牌工程处于商业区内，既要满足广告宣传效果，又要保证周围人群的安全。
根据设计需求，广告牌两面都要设置LED 显示屏，并且考虑到现场情况以及屏幕的支撑力作用，需要设置纵向支撑杆作为工程的重要受力部分。
此外，还需要通过支杆的设立辅助主体部分完成进一步的加固支撑，并且为了提升钢结构的美感，拟采用树叶造型的铁片进行装饰。
除此之外，需要承载的结构压力主要有LED屏幕和钢结构自重，风荷载、检修荷载等。
2LED广告牌结构选择
广告牌钢结构的设计与选择是工程前期的重要部分，对整体工程质量与后期实际施工有着极为深远的影响，因此在这一阶段应当尽可能加大工作投入，通过更加科学的支撑杆布置和排列组合，设计出强度、受力符合质量要求，投入成本效率最高，便于后期检修维护的钢结构。
此项LED广告牌工程不使用单体钢筋混凝土作为主体支撑材料，而是需要选用五根纵向支撑杆进行搭接工作，以保证广告屏幕的稳定，其结构选择应当在受力符合基本需求的基础上，尽可能简化施工结构，分散结构应力。
此外，结合广告牌的长宽程度和支撑杆截面大小限制，要由三根纵向支撑杆深入广告牌屏幕内部，直至标高15m位置处，进而大体确定三立柱的结构选择。
由于广告牌屏幕自身体积较大，故而下层支撑钢结构接触截面以及支撑点需要进行科学的设计，通常LED广告牌上层屏幕又大又重，处于较高的位置，下层钢结构设计既要考虑对屏幕的支撑力，又要考虑风力对屏幕的影响，如此才能保证广告牌的安全性。
目前钢结构骨架通常分为T形结构和桁架结构两种，其中T形结构主要由一根竖直向的钢制柱体和横向的钢结构梁体组合焊接而成，其整体结构较为简单，便于进行受力计算，并且占用空间较小，给观者带来的视觉负担较小，但由于结构的受力较为集中，对横向纵向连接之处要求较高，如果钢柱截面不足够大，就会对钢结构造成更多的压力负担，容易酿成危险事故。
根据本次广告牌项目工程需求，不适用于T型结构，采用桁架结构施工更加符合现场情况，这种结构的组合方式是通过垂直的钢结构柱体和几条在指定标高处设置的横向梁体焊接组合而成，并在平行梁体之间采用或水平、或倾斜的支撑构件加以固定，通过钢柱钢梁的科学组成形成空间桁架，为广告牌提供有效的支撑。
桁架组成虽然较为复杂，受力计算过程较为繁琐，但是通过有限元软件等方式依然可以达到较为科学的受力计算结果，能够提高钢结构整体的科学性，并且通过更多梁体的支撑可以有效分担水平的风力作用，再将风力荷载均匀地传递至纵向钢柱上，总体稳定性更为优秀。
多条水平的钢结构梁体为后续施工人员的安装与维护工作提供了便捷的落脚之处，可以在各层之间搭设连接桥梯，提升施工效率，保证施工安全。
3钢结构杠杆材料的选择与设计
广告牌钢结构杠杆部分的设计与选择，需要按照国家规定的行业标准和规程进行操作，结合《户外广告钢结构技术规程》、《涂装前钢材表面锈蚀等级和除锈等级》等内容规定尽量使钢结构材料性能更加优异，结构搭接更为合理。
此项广告牌工程根据技术指标收集了必要的参数数据，如风力荷载、地质情况等，经过初步计算，拟采取Q235B号钢材进行下料和焊接施工操作，可以基本保证其强度性能符合广告牌钢结构需要的抗侧刚度以及施工单位的成本投入预算。
工程中用作钢结构杠杆的主要有方钢、槽钢、角钢等，考虑到施工技术的细节应用以及室外的易锈蚀情况，剪力弯矩的计算需要等因素，需要采用闭口截面以及方钢的杠杆施工模式，利用方钢杠杆与主体龙骨组成的桁架结构可以使施工更加简便和科学。
考虑到钢结构在广告牌的压力下发生的应力变化和受力变形情况，纵向方形钢管应当随着高度和不同结构部分的变化相应地改变截面面积，确保纵向支撑杆表面形成曲线状态。
三根连接在LED屏幕上的钢结构支撑杆矩形截面各边厚度约为14mm，而另两根整体结构支撑钢柱截面厚度约为12mm，整体杠杆支撑截面以方钢管为主，一些斜向支撑的杠杆部件可以采用角钢作为设计材料。
在钢结构杠杆的设计过程中，应当考虑到杠杆的性能情况，结合行业标准的数值规定进行杠杆的设计施工。
通常情况下，方钢管和矩形截面的钢管最大边缘尺寸不应大于截面各边厚度的40倍，而用于支撑作用的钢结构最大截面应控制在800mm×800mm范围内，并且根据工程受力需求，支撑杆最小截面也应在560mm×560mm基础之上，如此就可以通过简单的计算得出不同截面尺寸的不同截面厚度，如此既能保证施工质量，又能控制资源材料的过多投入。
并且如果支撑杆的截面厚度足够大，凭借自身可以胜任受力工作，保证结构的稳定，就可以减少辅助钢板的支撑，不再增加杠杆壁的厚度。
4钢结构杠杆受力分析
桁架的受力分析计算需要运用有限元计算方法，此项工程主要采用MIDAS-Gen软件程序进行模拟计算，根据程序运算结果，钢结构受力最大位置处于LED屏幕的下方，此外以纵向支撑杆与横向梁体连接部分和最上方水平梁体的承受应力较为明显，需要及时针对重点部分做好加固措施。
通过分析钢结构整体的受力情况，主要应力集中在五根纵向支撑杆之中，其中四、五号钢结构杆件并未深入到屏幕之中，所受应力较小，而其它三根，尤其是中间的二号杆件受力最大，然而通过严谨科学的数据模拟，钢结构杠杆的最大应力比是0.75，满足施工标准要求。
此外，通过系统程序模拟当广告牌承受标准风力荷载的作用时，桁架结构顶点的水平位移为94mm，并未超过广告牌顶点离地高度的1%，满足施工要求。
5钢结构设计施工基础型式
广告牌钢结构基础型式设计和布置主要包括两个方面，一是通过在下方开挖大量土体结构的重力平衡式设计，其施工手段较为简单，主要是通过下方大体积型式来平衡广告牌竖直重力和水平风力荷载。
二是通过扩桩机等设备进行桩孔施工的桩基础设计，在场地有限的情况下可以投入使用，如地面施工面积有限、周围建筑物较多、地下有管道等，相较于前者其混凝土用量更小，但是施工难度有所增加。
根
据此项广告牌工程的场地情况、施工技术水平等因素限制，可以利用当地的天然地基筏板基础，采用重力平衡式设计进行施工，如果采用桩基式基础则需要进行五处桩基施工来满足纵向支撑杆的需求，同时要进行五次不同的测算工作，整体工程量负担较重，且比较浪费。
当地土层多为中风化粉砂岩层，结合其土地的厚度和承载力性能测算，可以直接将该地的土层作为筏板基础的持力层主体，通过合理的厚度和深度计算，有效提升广告牌钢结构的抗倾覆性能。
6.结语
综上所述，户外的钢结构LED显示屏既要满足安全质量的需要，又要考虑到广告牌的宣传效果。
故而设计人员应通过材料的选用、整体造型设计、受力分析等，根据实际情况选择不同的钢结构类型，以此来更加突出的钢结构的风力抵抗性能，提升广告牌的整体价值。
参考文献：
[1]阮祥炬.民建钢结构设计存在的问题及其应对措施[J].山西建筑.2015（23）
[2]江雄斌，黄家山.浅谈钢结构设计思路和步骤[J].科技创新与应用.2015（29）。
