防水卷材细部做法

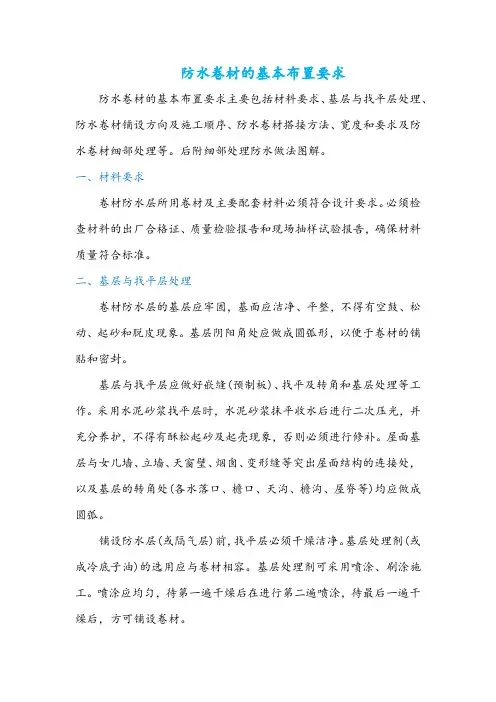

防水卷材的基本布置要求防水卷材的基本布置要求主要包括材料要求、基层与找平层处理、防水卷材铺设方向及施工顺序、防水卷材搭接方法、宽度和要求及防水卷材细部处理等。

后附细部处理防水做法图解。

一、材料要求卷材防水层所用卷材及主要配套材料必须符合设计要求。

必须检查材料的出厂合格证、质量检验报告和现场抽样试验报告，确保材料质量符合标准。

二、基层与找平层处理卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。

基层阴阳角处应做成圆弧形，以便于卷材的铺贴和密封。

基层与找平层应做好嵌缝(预制板)、找平及转角和基层处理等工作。

采用水泥砂浆找平层时，水泥砂浆抹平收水后进行二次压光，并充分养护，不得有酥松起砂及起壳现象，否则必须进行修补。

屋面基层与女儿墙、立墙、天窗壁、烟囱、变形缝等突出屋面结构的连接处，以及基层的转角处(各水落口、檐口、天沟、檐沟、屋脊等)均应做成圆弧。

铺设防水层(或隔气层)前，找平层必须干燥洁净。

基层处理剂(或成冷底子油)的选用应与卷材相容。

基层处理剂可采用喷涂、刷涂施工。

喷涂应均匀，待第一遍干燥后在进行第二遍喷涂，待最后一遍干燥后，方可铺设卷材。

三、防水卷材铺设方向及施工顺序卷材铺设应采取先高后低、先远后进的施工方向，即高低跨屋面，先铺高跨后铺低跨等高的大而积屋面，先铺离上料较远的部位。

这样可以避免已经铺设好的屋面因材料运输遭人员踩踏和破坏。

大面积铺贴卷材前应先做好节点密封处理，附加层和屋面排水较集中部位(屋面与水落口连接处、檐口、天沟等)及分格缝的空铺条处理等，然后由屋面最低标高处向上施工。

施工段的划分宜设在屋脊、檐口、天沟、变形缝等处。

卷材铺设方向应根据屋面坡度和周雨是否有震动來确定。

当屋面坡度小于3%时，卷材宜平行于屋脊铺贴:屋面坡度在3%·5%时，卷材可半行或垂直于屋脊铺贴;屋面坡度大于15%或受振动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直于屋脊铺贴，但上下层卷材不的相互垂直铺贴。

1.防水工程简述本工程主楼地下室防水等级均为一级，车库为二级，标准为不允许渗水，表面无湿渍。

应杜绝“跑、冒、滴、渗、漏”等质量隐患的出现。

加强细部处理。

各部位防水材料经过复验合格后方可进行施工。

本工程地下室卷材防水层主要为 4+3 厚 SBS改性沥青防水卷材。

SBS改性沥青防水卷材为Ⅱ型，顶板 4mm厚为耐穿刺型。

2.编制依据《地下防水工程质量验收规范》GB50208-2011《地下工程防水技术规范》GB50108-20113.SBS改性沥青防水卷材材料要求1卷材外观质量、品种规格应符合现行国家标准或行业标准。

2卷材及其胶粘剂应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性和耐菌性。

3防水材料经过复验合格后方可进行施工。

4.SBS改性沥青防水卷材施工工艺一、细部做法1转角处节点处理垫层所有阴阳角做成弧形或 45 度坡角。

转角处施工不方便易渗漏水，应精心施工。

转角处应做成圆角或折角以有利卷材贴实。

永久保护墙和底板的转角处以及阴阳角部位应增铺卷材附加层，在三面角部位加铺卷材附加层，转角处卷材搭接尺寸严格按规范规定执行。

转角处卷材附加层应选用与防水层同品种的卷材铺设，并应仔细铺贴严密。

1)阴角裁减详见下图阴角组体图阴角成形图卷材阴角裁减2)阳角裁减详见下图。

3015015500015折线15 03015裁减0200阳角折裁图阳角附加图阳角折式图阳角组体图卷材阳角裁减2本工程地下室底板防水卷材采用可采用空铺法施工。

卷材铺贴时，应先铺平面，后铺立面，交接处应交叉搭接，在立面与平面的转角处卷材的接缝应留在平面上，距立面不应小于 600mm，大面积卷材铺设前，在阴阳角先增铺一层3mm厚防水卷材附加层。

3特殊部位增补处理附加层施工：在阴阳角、转角处、后浇带处增铺一层3mm厚聚 SBS改性沥青防水卷材附加层，宽度不宜小于300mm，转角增铺附加卷材详见下图。

2311150150注： 1 为阴角附加卷材； 2 为转角附加卷材； 3 为角部附加卷图转角增铺附加卷材4桩头防水做法：严格按照图集 10J301 做法施工，具体详见附图。

1、屋面防水卷材的施工分析屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。

这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。

有了施工组织，下一步施工负责人应向班组进行技术交底。

内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。

屋面防水卷材工程设计原则：1.1以防为主，放排结合排水是屋面防水的一个重要内容，对于平屋顶，应以防为主，但应尽快将水排走，减轻防水层的负担，避免屋面较长时间积水。

这就要求设计屋面及天沟的排水坡度和排水路线、排水管的管径及数量。

1.2按级设防，满足设防要求屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层的耐用年限等，选用不同的屋面防水卷材和不同的构造层次，以满足设防要求，保证防水可靠。

1.3适当考察施工因素屋面防水卷材的质量取决于材料、设计、施工等诸因素，而其中施工因素的影响最大。

尤其是现在，我国防水施工让以手工操作为主，操作人员的技术水平、心理素质以及工艺的繁杂难易程度均会对施工质量造成相当大的影响。

因此，一个好的设计，必须适当考虑施工因素，尽量采用简单的构造，选用施工方便的材料或提到设防能力，提高防水安全储备，弥补施工可能产生的缺陷。

1.4屋面找平层的要求找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。

因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。

找平层相邻表面构成的转角处，应做成圆弧或钝角。

当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。

防水工程节点施工细部做法，告别渗漏！1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm 宽度范围内防水卷材必须实铺。

2、桩头防水做法①桩顶、桩侧及桩周边250 范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20 厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。

5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500 宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200 宽。

8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法① 止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；② 不同平面转角处的止水钢板采用整块板弯折后贯通；③ 止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法① 当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；② 单面焊接长度不小于10d 且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③ 烧断锥形螺套内外露螺杆；④ 聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法① 地下室外墙顶部施工时预埋100x100 木方在图所示位置，后拆除，形成施工缝；② 在施工缝位置安装膨胀止水条；③ 浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm 圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法① 地下墙体收头部位应高出设计室外地坪500mm。

SBS屋面防水细部规范做法219年11月07日SBS屋面防水细部规范做法屋面防水工程怎么做？看了这个实例示范就非常清楚了！本工程为住宅工程，屋面防水工程为3厚SBS自粘聚合物改性沥青聚酯胎体防水卷材两道；40厚C20细石混凝土保护层内配Φ6@150双向钢筋。

屋面防水工序与步骤屋面防水工程的详细示范简直是手把手演示▼219年11月07日·屋面防水样板策划根据屋面工程作法确定样板施工样式，屋面排水坡度，画出屋面策划示意图。

本建筑物总长33.56米，总宽度13.34米，总体南北向排水，坡度2%，东西向排水坡度1%，屋面共设排水口4只，其中北侧两只为侧排雨落水口，南侧两只下排雨落水口。

屋面策划示意图219年11月07日屋面排水坡度示意详图·资料进场四方验收资料进场颠末甲方、监理、施工单位及供货商四方共同检查并验收合格。

四方检查验收·材料存放219年11月07日根据现场实际进度情形，按不大于平方米为一个验收批准绳，分别为两个验收批分别举行复试。

防水卷材合理利用各栋楼顶层室内储存，阴凉透风，室温不高于40度，有效避免了雨淋、暴晒，且垂直堆放，高度不跨越两层。

合理利用楼层储存219年11月07日·材料取样防水材料经甲方、监理见证现场取样（分别端部截取2500mm后再顺纵截取2000mm长试样3块）送检，并检测合格。

现场见证取样·职员进场219年11月07日工人及施工班组进场，首先进行三级教育和安全交底，合格后方可上岗施工。

全面执行三级技术交底制度（图纸交底、方案交底、分项技术交底），对施工班组召开防水技术质量标准交底专题会。

施工流程1-基层处理基层在找坡施工前清扫干净，不得有建筑渣滓及其他任何杂物。

219年11月07日2-标记制造标志灰饼制作按图纸设计坡度制作，采用水准仪等工具严格施工、复核，允许偏差小于3mm。

219年11月07日3-泡沫砼找坡泡沫砼采用整体浇筑工艺，厚度超过100mm分层施工。

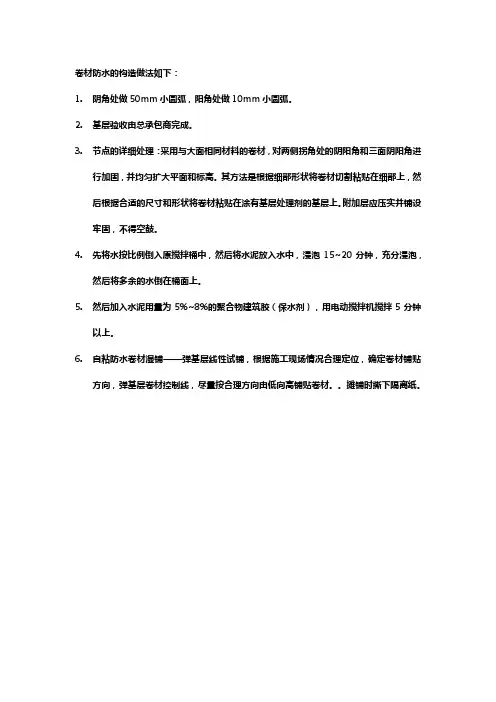

卷材防水的构造做法如下：
1.阴角处做50mm小圆弧，阳角处做10mm小圆弧。

2.基层验收由总承包商完成。

3.节点的详细处理：采用与大面相同材料的卷材，对两侧拐角处的阴阳角和三面阴阳角进
行加固，并均匀扩大平面和标高。

其方法是根据细部形状将卷材切割粘贴在细部上，然后根据合适的尺寸和形状将卷材粘贴在涂有基层处理剂的基层上。

附加层应压实并铺设牢固，不得空鼓。

4.先将水按比例倒入原搅拌桶中，然后将水泥放入水中，浸泡15~20分钟，充分浸泡，
然后将多余的水倒在桶面上。

5.然后加入水泥用量为5%~8%的聚合物建筑胶（保水剂），用电动搅拌机搅拌5分钟
以上。

6.自粘防水卷材湿铺——弹基层线性试铺，根据施工现场情况合理定位，确定卷材铺贴
方向，弹基层卷材控制线，尽量按合理方向由低向高铺贴卷材。

摊铺时撕下隔离纸。

周转房项目屋面SBS防水卷材施工方法（1）基层检查检查已施工完成基层处理剂，其表面应保持洁净、平整。

如有凹凸和污垢，应修补和清理,若有积水与潮湿应即时采取晾晒。

（2）细部处理出屋面管道沿管道周边附加一道带胎体增强材料涂膜，高出屋面250mm，并用密封材料封口；屋面竖井阴阳角处附加一道带胎体增强材料涂膜。

（3）涂刷基层处理剂将配置好的基层处理剂防水涂料搅拌均匀，在大面积涂刷施工前，先用油漆刷蘸胶在阴阳角、水落口、管道根部等复杂部位均匀涂刷一遍，然后进行大面积施工。

涂刷厚度应均匀一致，切勿反复来回涂刷，也不得漏刷露底。

涂刷基层处理剂后，常温下干燥4小时以上，手感不粘时，即可进行下道工序。

（4）铺贴卷材防水层铺贴前在未涂胶的基层表面排好尺寸，弹好标准线。

铺贴SBS防水卷材，先在基层处理剂干燥后粘贴加强层。

铺贴大面积卷材时，先打开卷材一端对准弹好的标准线，然后将卷材头倒退卷回1m左右，一人扶卷材，另一人手持火喷枪（采用两把或多把喷枪同时多段加热），点燃后调好火焰，使火焰成蓝色，将喷枪对准卷材和基层交接面，使喷枪与卷材保持最佳距离，从卷材一侧向另一侧缓缓移动，使基层与卷材同时加热，当卷材底面的热熔胶熔化并发黑色光泽时，负责卷材铺贴的人员就可以缓缓滚压粘贴，摊滚操作应紧密配合加热熔化速度进行。

待端部粘贴好后，摊滚操作人员站向卷材对面，火炬喷枪移向反面，继续进行粘贴。

摊滚粘贴时，操作人员必须注意卷材沿所弹标准线铺贴，铺贴时应排除卷材下面，卷材边缘应有热熔胶溢出，并趁热用刮板将熔胶刮至接缝出封严。

摊铺滚贴1~2小时后，用压棍趁热滚压严实，使之平展，不得有皱折。

（5）卷材收头处理为使卷材粘结牢固，防止翘边及渗漏应用密封膏封严后，再涂刷一遍涂膜防水层。

卷材防水屋面细部施工工艺
卷材防水屋面细部施工工艺：
1、工艺流程：
基层清理→涂刷冷底子油→测量放线→铺贴附加层→防水卷材铺设→安装不锈钢压板→铺设保护层
2、操作要点：
2.1基层清理：基层验收合格，表面尘土、杂物清理干净并干燥。

卷材在铺贴前应保持干燥，其表面的撒布物应预先清除干净，并避免损伤油毡；
2.2涂刷冷底子油：铺贴前先在基层上均匀涂刷二层冷底子油，大面积喷刷前，应将边角、管根、雨水口等处先喷刷一遍，然后大面积喷刷，第一遍干燥后，再进行第二遍，完全晾干后再进行下一道工序，要求晾干12h以上，喷刷均匀无漏底。

2.3测量放线：按卷材搭接规定，在屋面基层上放出每幅卷材的铺贴位置，弹上粉线标记，并进行试铺。

2.4铺贴附加层：根据细部处理的具体要求，铺贴附加层。

2.5防水卷材铺设。

2.6安装不锈钢压板，用钢钉固定牢固。

2.7铺设保护层。

3、质量要求：
3.1防水卷材的品种、牌号必须符合设计要求和有关标准的规定。

3.2卷材防水层及其变形缝、檐口、泛水、水落口、预埋件等处的细部做法，必须符合设计要求和屋面工程技术规范的规定。

3.3卷材防水严禁有渗漏现象。

3.4铺贴卷材防水层的基层，泛水坡度应符合设计要求，表面无起砂、空裂，且平整洁净，无积水现象，阴阳角处应呈圆弧或钝角。

3.5卷材防水层铺贴、搭接、收头应符合设计要求和屋面工
程技术规范的规定。

且粘结牢固，无空鼓、滑移、翘边、起泡、皱折、损伤等缺陷。

3.6卷材防水层的保护层应结合紧密、牢固，厚度均匀一致。
