常用电器元件介绍

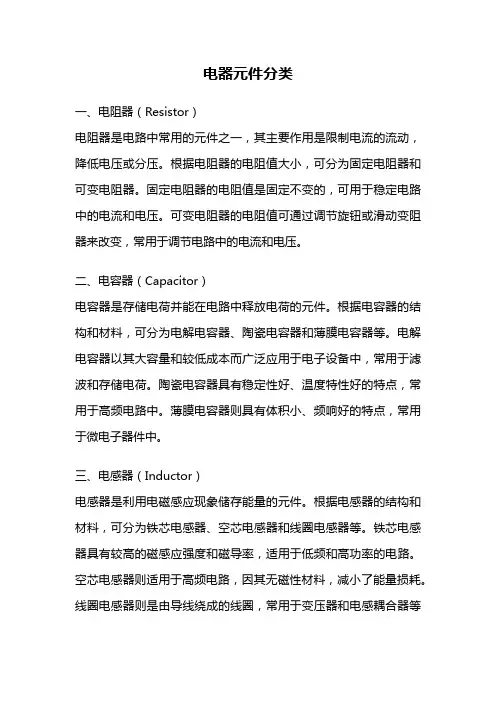

电器元件分类一、电阻器（Resistor）电阻器是电路中常用的元件之一，其主要作用是限制电流的流动，降低电压或分压。

根据电阻器的电阻值大小，可分为固定电阻器和可变电阻器。

固定电阻器的电阻值是固定不变的，可用于稳定电路中的电流和电压。

可变电阻器的电阻值可通过调节旋钮或滑动变阻器来改变，常用于调节电路中的电流和电压。

二、电容器（Capacitor）电容器是存储电荷并能在电路中释放电荷的元件。

根据电容器的结构和材料，可分为电解电容器、陶瓷电容器和薄膜电容器等。

电解电容器以其大容量和较低成本而广泛应用于电子设备中，常用于滤波和存储电荷。

陶瓷电容器具有稳定性好、温度特性好的特点，常用于高频电路中。

薄膜电容器则具有体积小、频响好的特点，常用于微电子器件中。

三、电感器（Inductor）电感器是利用电磁感应现象储存能量的元件。

根据电感器的结构和材料，可分为铁芯电感器、空芯电感器和线圈电感器等。

铁芯电感器具有较高的磁感应强度和磁导率，适用于低频和高功率的电路。

空芯电感器则适用于高频电路，因其无磁性材料，减小了能量损耗。

线圈电感器则是由导线绕成的线圈，常用于变压器和电感耦合器等电路中。

四、二极管（Diode）二极管是一种具有单向导电性的电子元件。

根据二极管的特性和用途，可分为普通整流二极管、稳压二极管和光电二极管等。

普通整流二极管主要用于电路中的整流和开关；稳压二极管则可以稳定电压，常用于电源稳压电路；光电二极管则能够将光信号转换成电信号，常用于光电转换和通信等领域。

五、晶体管（Transistor）晶体管是一种用于放大和开关电子信号的半导体器件。

根据晶体管的结构和材料，可分为NPN型晶体管和PNP型晶体管。

晶体管的工作原理是通过控制电流或电压来控制电路中的信号放大和开关。

晶体管常用于放大器、开关电路和逻辑电路等领域。

六、集成电路（Integrated Circuit）集成电路是将多个电子元件（如晶体管、电阻器、电容器等）集成在一片芯片上的电路。

十大最常用电子元器件介绍对于从事电子行业的工程师来说，电子元器件就像人们日常进口的米饭一样，是每天都需要去接触，每天都需要用到的，但其实里面的门门道道很多工程师未必了解。

这里列举出工程师门常用的十大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。

一、电阻作为电子行业的工作者，电阻是无人不知无人不晓的。

它的重要性，毋庸置疑。

人们都说“电阻是所有电子电路中使用最多的元件。

”电阻，因为物质对电流产生的阻碍作用，所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。

没有电阻或电阻很小的物质称其为电导体，简称导体。

不能形成电流传输的物质称为电绝缘体，简称绝缘体。

在物理学中，用电阻(Resistance)来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472表示47×100Ω(即4.7K);104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)。

2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。

家电中不可缺少的常用电器元件及其作用在日常生活中，电器产品是不可缺少的一部分。

而电器产品中的常用电器元件，往往是电器产品中非常重要的组成部分。

以下是我们列出的几个常见的电器元件及其作用：
1. 电容器：
电容器是一种常见的电器元件，它的主要作用是存储电荷。

它可以在电路中起到隔离、耦合、滤波等作用，是电路中经常需要使用的一种元件。

2. 变压器：
变压器是一种电器元件，它可以将高电压变为低电压，或者将低电压变为高电压。

在电器产品中，变压器常常被用来降压、升压、隔离电源等作用，是电器产品中必不可少的一个部分。

3. 二极管：
二极管是一种常用的半导体元件，它可以被用作整流器，并可以将交流电转化为直流电，就好像一个电闸一样。

它还可以在电路中起到诊断、稳压、保护等作用。

4. 三极管：
三极管是一种常见的半导体元件，它可以被用作放大器、开关等作用。

在电器产品中，三极管经常被用来放大电压和电流信号。

5. 电感器：
电感器是一种常用的电器元件，它可以存储电流，并用于电路的调节和滤波。

在电器产品中，电感器被广泛的应用于各种电路中，如电源、电机、无线电等。

无论你是消费者还是电器生产商，在购买和生产电器产品中都离不开这些常用电器元件。

因此，如果你希望更加深入了解电器元件，学习它们的工作原理和应用场景，你可能需要进行更深入的学习和了解。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

一、电阻电阻器（Resistor）在日常生活中一般直接称为电阻。

是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。

用于分压的可变电阻器。

在裸露的电阻体上，紧压着一至两个可移金属触点。

触点位置确定电阻体任一端与触点间的阻值。

端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R 来表示，单位为欧姆Ω。

实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压、分流的作用。

对信号来说，交流与直流信号都可以通过电阻电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}国际电阻都是以R开头，前面2个字母表示电阻的系列名称。

RC表示一般厚膜电阻，例如：RC0402JR-07100KL；RL表示低阻值电阻，如RL0603JR-070R12L；RT表示高精密厚膜电阻；RJ表示薄膜电阻；RV表示高压电阻。

教你认识电子元件电子元件是电子系统中的基础组成部分，无论是在家庭电器、汽车、计算机还是手机，都需要用到各种各样的电子元件。

学习了解一些基本的电子元件对于进行电子系统的设计和维护都有很大的帮助。

今天我们来讲一下，如何认识电子元件。

1. 电阻器（Resistor）电阻器是最常见的电子元件之一，它的功能是固定电路中的电阻，以限制电流的流动。

电阻器通常由一个耐热性较好，导电性较强的材料制成，通常为碳和金属。

电阻器的大小通常用欧姆（Ω）来表示，常用的有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。

2. 电容器（Capacitor）电容器是另外一个常见的电子元件，它的功能是在电路中存储电荷。

电容器由两个导电板组成，之间隔着一层绝缘材料。

电容器的大小通常用法拉（F）来表示，常用的有1pF、10pF、100pF、1nF、10nF等。

3. 电感器（Inductor）电感器是电子元件中的另一个重要元件，它的功能是通过自感应产生磁场，以阻止电流的变化。

电感器通常由一个金属线圈制成，电流通过线圈时，会产生磁场，以阻止电流的变化。

电感器的大小通常用亨利（H）来表示，常用的有1微亨、10微亨、100微亨、1毫亨等。

4. 二极管（Diode）二极管是一种具有单向导电特性的电子元件，它的功能是将电流限制在一个方向上流动。

二极管由两个区域组成，其中一个区域的材料是P型半导体，另一个区域的材料是N型半导体。

5. 晶体管（Transistor）晶体管是一种常见的电子元件，它的功能是控制电流的流动。

晶体管通常由三个区域组成，其中一个区域为基极，另外两个区域是发射极和集电极。

晶体管通常用于扩大信号的电流和电压，可以用于单片机输入输出扩展，以及音频和视频放大等应用。

6. 集成电路（Integrated Circuit）集成电路是由多个电子器件组成一个小型化的电路板，常用的有数字集成电路（Digital IC）和模拟集成电路（Analog IC）。

常用电器元件及其作用电器元件是构成各种电子设备的基本组成部分，不同的电器元件有不同的功能和作用。

在日常生活中，我们经常使用的电器中，就包含了许多常用的电器元件。

本文将介绍常用电器元件及其作用。

1. 电阻器电阻器是一种用来阻碍电流流动的电器元件。

在电路中，电阻器可以通过改变电阻的大小来调节电流的大小。

电阻器的单位是欧姆（Ω），电阻值越大，阻碍电流流动的能力就越强。

2. 电容器电容器是一种用来存储电荷的电器元件。

在电路中，电容器可以通过存储电荷的方式来平稳地输出电流。

电容器的单位是法拉（F），电容值越大，存储电荷的能力就越强。

3. 电感器电感器是一种用来储存磁场能量的电器元件。

在电路中，电感器可以通过储存磁场能量的方式来平稳地输出电流。

电感器的单位是亨利（H），电感值越大，储存磁场能量的能力就越强。

4. 二极管二极管是一种只允许电流单向通过的电器元件。

在电路中，二极管可以用来将交流电转化为直流电。

二极管还可以用来对电路进行稳压和限流。

5. 三极管三极管是一种用来放大电流的电器元件。

在电路中，三极管可以通过控制电流的方式来放大电路中的信号。

三极管还可以用来作为开关，控制电路中的电流。

6. 变压器变压器是一种用来改变电压的电器元件。

在电路中，变压器可以通过改变线圈的匝数来改变输入输出电压的比例。

变压器广泛应用于各种电子设备中。

7. 电机电机是一种将电能转化为机械能的电器元件。

在电路中，电机可以通过电磁感应的方式来运动。

电机广泛应用于各种机械设备中，如风扇、洗衣机、电动车等。

8. 电容触摸开关电容触摸开关是一种通过电容感应来控制开关的电器元件。

在电路中，电容触摸开关可以通过人体接触来感应电容变化，从而控制开关的状态。

电容触摸开关广泛应用于各种电子设备中。

以上是常用电器元件及其作用的介绍。

虽然电器元件的种类繁多，但是它们都有各自独特的功能和作用，为各种电子设备的正常运行提供了必要的支持。
