施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007—2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054—2005《混凝土结构设计规范》GB50010—2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。
施工电梯安置位置为混凝土板。
电梯总高度105.00m，标准节长度为1。
50m.标准节重量为1.40kN,单轿厢自重为16。
00kN。
外笼重量为14。
80kN，对重重量为10.00kN，其他配重为2.00kN。
施工电梯轿厢载重为20。
00kN，施工荷载为1。
00kN。
电梯导轨架长为0.65m，宽为0.5m。
电梯底笼长为3.00m，宽为1.30m。
施工电梯动力系数为2。
00。
施工电梯基础下楼板长度为5.00m,宽度为4。
00m，厚度为0。
30m。
楼板混凝土强度等级为C35.箍筋肢数为2。
二、施工电梯基础荷载计算导轨架重为 G0=1。
40×Int（105。
00/1。
50)=98.00kN.施工电梯自重标准值为Gk=16.00×2.00+14。
80+10。
00×2。
00+2.00+98。
00+20。
00×2.00=206。
80kN.施工电梯自重设计值为G=1。
2×(16。
00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20。
00×2。
00=256.16kN。
所以，G=2。
00×256。
16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担,根据板的边界条件，选择最不利的板进行验算.按荷载满布，且约束条件为一边固支，三边铰支计算。
施工升降机基础承载力计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值：=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=；Pk施工升降机自重：P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=；考虑动载、自重误差及风载对基础的影响，取系数n=P=×P=×=三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=1、荷载计算楼板均布荷载：q=(3×=m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：=××32=·mMxmax=××32=·mMymaxM0=××32=·mx=××32=·mM0y混凝土的泊桑比为μ=1/6，修正后求出配筋。
板中底部长向配筋：Mx =Mxmax+μMymax=+6=·mαs =|M|/(α1fcbh2)=×106/×××103×=；ξ=1-(1-2×αs)1/2=1-(1-2×=；γs=1-ξ/2=2=；As =|M|/(γsfyh)=×106/××=233.09mm2。
施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200 吊笼形式双吊笼架设总高度(m) 67.8 标准节长度(m) 1.508导轨架截面长(m) 0.65 导轨架截面宽(m) 0.65标准节重(kg) 150 对重重量(kg) 0单个吊笼重(kg) 2200 吊笼载重(kg) 2000外笼重(kg) 1350 其他配件总重量(kg) 6002.地基参数3.基础参数基础混凝土强度等级C30 承台底部长向钢筋HRB335 12@200 承台底部短向钢筋HRB335 12@200 基础长度l(m) 4.5基础宽度b(m) 3.8 基础高度h(m) 0.3二、基础承载计算导轨架重（共需45节标准节，标准节重150kg）：150kg×45=6750kg，施工升降机自重标准值：P k=((2200×2+1350+0×2+600+6750)+2000×2)×10/1000=171kN；施工升降机自重：P=(1.2×(2200×2+1350+0×2+600+6750)+1.4×2000×2)×10/1000=213.2kN；P=n×P=1×213.2=213.2kN三、地基承载力验算承台自重标准值：G k=25×4.50×3.80×0.30=128.25kN承台自重设计值：G＝128.25×1.2＝153.90kN作用在地基上的竖向力设计值：F＝213.20+153.90=367.10kN基础下地基承载力为：f a= 80.00×4.50×3.80×0.80＝1094.40kN > F=367.10kN 该基础符合施工升降机的要求。

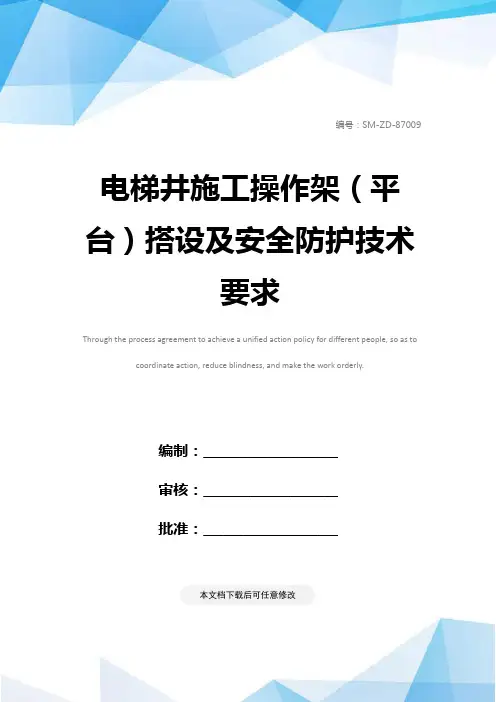

编号：SM-ZD-87009电梯井施工操作架（平台）搭设及安全防护技术要求Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改电梯井施工操作架（平台）搭设及安全防护技术要求简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
一、电梯井施工操作架（平台）及安全防护安全专项方案的编制应包含以下内容。
（一）工程概况：工程总体概况，电梯井道结构尺寸及层高。
（二）施工计划：工程施工进度计划、电梯井施工操作架（平台）及安全防护配合施工进度计划。
（三）搭设（安装）方案：1、工艺参数；2、基座或基底形式及要求；3、搭设（安装）以及使用中检查验收要求。
（四）电梯井道施工安全保障措施：1、制定、落实施工人员安全生产培训、教育制度；2、搭设（安装）、使用、拆除的技术措施；3、制定使用施工过程中的事故应急救援预案；4、使用过程中，定期维护计划。

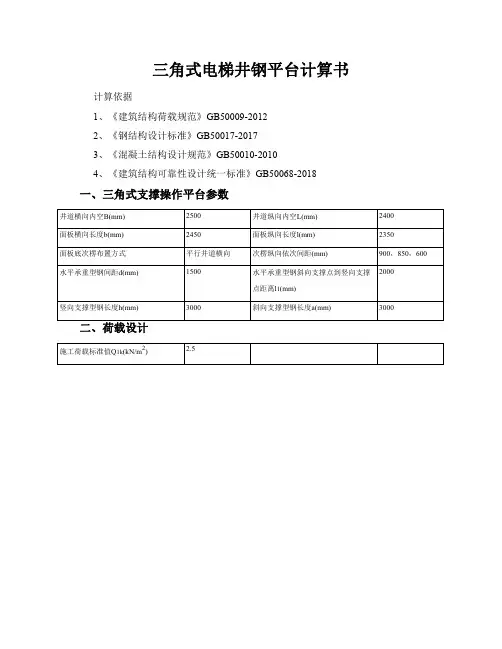

（五）计算书：电梯井施工操作架（平台）的验算。
（六）相关图示：平面图、剖面图（立面图）及关键部位细部节点图等。
（七）其他须在方案中明确的事项。
二、工字钢基座上搭设的电梯井施工操作架（平台）应符合以下要求。
（一）电梯井施工操作架（平台）应选用不小于14号的工字钢作为基座，工字钢不得少于两根，工字钢中心间距不大于1200mm；工字钢两端均应固定于结构上，固定端长度不少于300mm；工字钢上表面应有限位措施固定立杆。

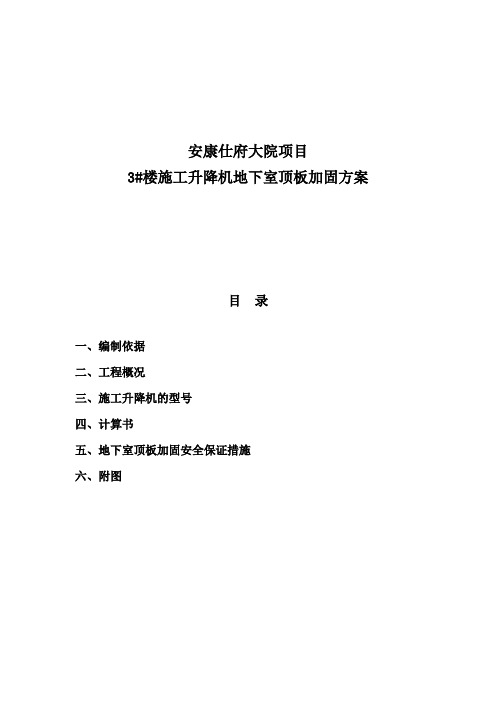

安康仕府大院项目3#楼施工升降机地下室顶板加固方案目录一、编制依据二、工程概况三、施工升降机的型号四、计算书五、地下室顶板加固安全保证措施六、附图一、编制依据1、施工现场平面图2、安康仕府大院项目一期二标段工程施工图纸3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程概况本工程位于安康市安康大道南侧。
3#楼地上33+1层，标准层高2.9m，地下2层，层高分别为：负一层6.1m负二层4.5m，其结构形式为剪力墙结构。
三、施工升降机的选型根据工程砌筑结构和装修装饰工程量，该工程选择1台SCD200/200TD施工升降机，部署在一层底板(3-11)～(3-13)轴交(3-K)～(3-T) 轴间，具体位置详见施工升降机位置图。
根据施工升降机使用手册提供的基础尺寸和现场的实际情况，施工升降机基础尺寸为4200mm×6200mm，厚度为400mm，混凝土强度等级为C25，其内部配筋为双层双向Φ10@200。
因施工升降机基础座落在地下室一层顶板上，结构板厚140㎜。
为保证地下室顶板具有足够的承载力，确保施工升降机的使用安全和结构板安全，针对施工升降机布置的位置，在地下二层底板（基础筏板）与地下一层顶板间进行支撑加固。
四、计算书（一）升降机基础加固满堂脚手架设计及加固满堂脚手架计算：施工升降机基础结构情况如下：基础长6.2m×宽为4.2m×高0.4m，基础内配Φ10@200双层双向螺纹钢筋，混凝土强度等级C25。
在施工升降机的基础部位于地下室负一层顶板板厚140mm，地下两层用φ48×3.5钢管搭设满堂脚手架支撑体系作为加固手段对地下室顶板进行加固，加固区域脚手架立杆纵距0.6m,立杆横距0.6m，步距1.2m，支撑顶板选用100mm×100mm截面木楞。
按说明书选用SCD200/200TD型号升降机，查说明书得对重重量为1000kg×2，导轨架重（安装高度为100米需66节标准节，标准节重170kg）：170kg×66=11220kg施工升降机自重标准值：Pk=(2000kg×2+1480kg+11220kg+1000kg×2+2000kg×2)×10/1000=22700kg=22700×10=227000N=227kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1；基础承载力设计值：P=2.1×227=476.7kN（二）基础板下承载力验算说明书技术要求：混凝土基础板下地面的承载力应大于0.15MPa=150KN/㎡，选用基础为A=l=6200mm，B=b=4200mm；按基础承载力设计值：476.7kN加上基础自重：6.2×4.2×0.4×25KN/m³×1.2（标准荷载设计分项系数）=312.48KN,得基础均布荷载=(476.7+312.48)/6.2/4.2=30.306KN/㎡，而经查本工程图纸结施地下室顶板C30承载力设计值（相对楼板的外加荷载即为活载）远小于均布荷载的30.306KN/㎡；必须采取加固措施，对此顶板进行加固。
