大型数字化X光机(DR)技术参数

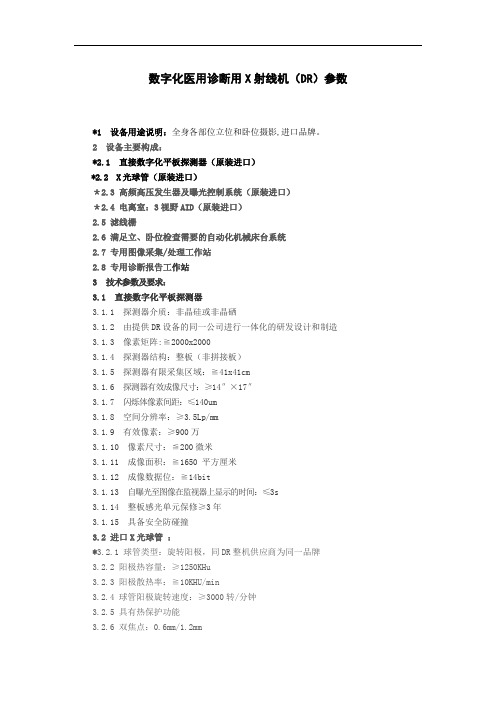

数字化医用诊断用X射线机（DR）参数*1 设备用途说明：全身各部位立位和卧位摄影,进口品牌。

2 设备主要构成：*2.1 直接数字化平板探测器（原装进口）*2.2 X光球管（原装进口）＊2.3 高频高压发生器及曝光控制系统（原装进口）＊2.4 电离室：3视野AID（原装进口）2.5 滤线栅2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站2.8 专用诊断报告工作站3 技术参数及要求：3.1 直接数字化平板探测器3.1.1 探测器介质：非晶硅或非晶硒3.1.2 由提供DR设备的同一公司进行一体化的研发设计和制造3.1.3 像素矩阵:≧2000x20003.1.4 探测器结构：整板（非拼接板）3.1.5 探测器有限采集区域：≧41x41cm3.1.6 探测器有效成像尺寸：≥14″×17″3.1.7 闪烁体像素间距：≤140um3.1.8 空间分辨率：≥3.5Lp/mm3.1.9 有效像素：≥900万3.1.10 像素尺寸：≦200微米3.1.11 成像面积：≧1650 平方厘米3.1.12 成像数据位：≧14bit3.1.13 自曝光至图像在监视器上显示的时间：≤3s3.1.14 整板感光单元保修≥3年3.1.15 具备安全防碰撞3.2 进口X光球管：*3.2.1 球管类型：旋转阳极，同DR整机供应商为同一品牌3.2.2 阳极热容量：≥1250KHu3.2.3 阳极散热率：≧10KHU/min3.2.4 球管阳极旋转速度：≥3000转/分钟3.2.5 具有热保护功能3.2.6 双焦点：0.6mm/1.2mm3.2.7 小焦点功率：≧17KW, 大焦点功率：≧50KW3.2.8 阳极靶角：12度靶角3.2.9 最大管电压：≥150kV 最大管电流：≧630mA最小管电流≦10mA3.3 高压发生器及曝光控制系统*3.3.1 进口高频高压发生器，同DR主机供应商为同一品牌3.3.2 高频逆变频率：≥50KHZ,＊3.3.3 输出功率：≥50KW3.3.4 输入电源：380V 50HZ 三相电源3.3.5 输出电压：40～≧150KV3.3.6 最大输出电流、电压：≥630mA,70KV3.3.7 最短曝光时间：≤1ms3.3.8 最大mAs：≥625mAs3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)3.3.10 曝光至图像预示时间：≦6秒3.3.11 应具备隔室控制台单独操作曝光3.3.12 控制台有曝光参数单元化菜单可供选择3.3.13 具有中文故障状态显示功能3.4 摄影床台系统3.4.1 采用多功能浮动床台，依靠轮子移动并可锁定，能满足各部位投照摄影临床需求3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±100mm。

DR技术参数及要求DR技术（数字化放射技术）是一种将X射线转化为数字信号进行成像的技术。

它已经取代了传统的胶片成像技术，成为放射学诊断的主要工具之一、以下是DR技术的一些常见技术参数及要求。

1.分辨率：DR技术的分辨率是指系统能够区分的最小物体的大小。

通常以线对线对比度或点对点分辨率表示。

高分辨率有助于更准确地识别小的病灶或病变。

2.灵敏度：DR技术的灵敏度是指系统对X射线的响应程度。

灵敏度越高，系统对低剂量X射线的响应就越好，从而可以减少患者暴露于辐射的风险。

3.动态范围：DR技术的动态范围是指系统能够处理的亮度差异范围。

较大的动态范围可以更好地显示高亮度和低亮度区域的细节，从而提高图像的诊断能力。

4.噪声：DR技术的噪声是指图像中的随机变化。

较低的噪声有助于提高图像的质量和可读性。

5.曝光剂量：DR技术的曝光剂量是指患者在成像过程中暴露于X射线的剂量。

要求曝光剂量尽可能低，以减少患者的辐射风险。

6.成像速度：DR技术的成像速度是指从X射线暴露到图像显示所需的时间。

快速的成像速度可以提高工作效率，减少患者的不适感。

7.图像存储和传输：DR技术的图像存储和传输要求能够将数字图像保存在电子媒体上，并能够快速、安全地传输到其他地点进行远程诊断。

除了以上技术参数，DR技术还有一些其他的要求：1.设备可靠性：DR设备需要具备稳定可靠的性能，以确保图像的质量和准确性。

2.操作便捷性：DR设备应该易于操作，操作人员应该能够快速、准确地完成成像过程。

3.维护成本：DR设备的维护成本应该尽可能低，以降低设备的运营成本。

4.兼容性：DR设备应该能够与其他医疗设备和信息系统无缝集成，以方便医生的工作和信息的共享。

总结起来，DR技术的技术参数和要求包括分辨率、灵敏度、动态范围、噪声、曝光剂量、成像速度等方面的要求。

此外，设备的可靠性、操作便捷性、维护成本和兼容性也是DR技术的重要考虑因素。

这些技术参数和要求的不断改进和满足，将进一步提高DR技术的临床应用价值和诊断效果。

直接数字化X线成像系统(DR采购项目技术参数汇总
1.分辨率：数字化X线成像系统的分辨率应足够高，能够清晰显示病变和解剖结构。

常见的数字化X线成像系统分辨率为2-3线对/毫米。

2.感光度：系统的感光度应足够高，能够减少辐射剂量和曝光时间，同时保证图像的质量。

一般情况下，数字化X线成像系统的感光度应达到至少2000ASA。

3.动态范围：系统的动态范围应足够宽，能够显示明暗对比差异较大的区域，同时避免过曝和欠曝。

数字化X线成像系统的动态范围一般应达到12位以上。

4.快速成像：系统应具备快速成像功能，能够在短时间内获取高质量的图像。

一般来说，数字化X线成像系统的成像速度应达到每秒30帧以上。

5.自动化功能：系统应具备自动化功能，能够根据不同的检查要求和患者体型自动调节曝光参数和成像参数，提高工作效率和减少操作失误。

6.数据存储和传输：系统应能够将获取的图像数据进行存储和传输，便于医生进行远程诊断和病例管理。

数字化X线成像系统的数据存储和传输方式一般为DICOM。

7.辐射剂量控制：系统应具备辐射剂量控制功能，能够根据患者的体型和检查要求进行辐射剂量的优化和控制，尽量减少对患者的辐射损伤。

8.操作界面：系统的操作界面应简单直观，易于操作和学习。

同时，应具备图像处理和测量功能，方便医生进行图像分析和诊断。

9.安全性能：系统应具备良好的安全性能，包括防护措施和报警功能，确保操作人员和患者的安全。

10.保修和售后服务：供应商应提供合理的保修期和售后服务，包括
设备维修、技术支持和培训等。

多功能医用数字X射线摄影系统(DR)技术参数1平板探测器*1.1材料：非晶硅&碘化钝整版结构，直接生长TFT；12成像面积:433mm×355mm；13图像像素:2816X2304；14空间分辨率：⅛3.11p/mm；1.15灰阶:Λ∕D16bit;1.6冷却方式：自然冷却；1.7可单板插拔，一板多用。

2高压发生器2.1额定电压：380/400VAC；2.2摄影电压：40〜150kV,1kVstep；2.3曝光时间范围：ImS〜6300ms；2.4曝光管电流范围：IomA〜630mA；2.5mAs范围：0.5mAs〜630mAs;2.6工作频率：25kHz；2.7功率:50kW；*2.8须提供高压发生器Ro1IS认证证明文件复印件加盖公章。

3滤线栅3.1尺寸：18”*18"；3.2线对:2151∕inch;3.4物距：180cm o4曝光控制*4.IAEC自动曝光控制5束光器5.1固有滤过:1OmmA1o6摄片架5.1纵向行程：O〜1200mm；6.2开启式面板，方便探测器取放；7.3可旋转Bucky o7C型床7.1焦点到影像接受面的距离：1O〜12m；7.2床高：630÷5mm；7.3床面尺寸：2095mm×820mm,偏差±5%；7.4床面移动：纵向范围O〜840mm；7.5横向移动：O〜240mm；7.6片盒移动：纵向行程。

〜380mm；8.7球管立柱移动：纵向范围O〜1500mm；*7.8球管立柱自身回转角度：自转为+180°〜-180°且相隔90°处均能定位;床柱一体结构，最低安装环境要求，可旋转Bucky床面限位开关，防止床面倾斜;7.9加长的C形床轨道，便于特殊角度投照。

8图像采集工作站8.2保证能与现有HIS、R1S和PACS系统完全联接，正常使用；满足中文字节输入，具备DICoMWORK11ST,可自动/手动输入病人资料，已手动输入的病人资料可在WORK11ST列表中配对确认；8.3采用鼠标操作系统功能；8.4图像标记功能：注解、测量、技师编号、及检查时间标注等；8.5图像处理具有自动/半自动/手动三种方式，具有调节亮度、对比度调整、窗宽窗位调整、边缘增强等功能；8.6标准配置具有图像多频段后处理技术，可以根据各项器官部位自动后处理；8.7图像镜像、旋转功能：能提供水平和垂直图像镜像，逆时针90°/顺时针90旋转功能；8.8打印功能：标准D1COM打印通讯，可直接打印、协议打印；8.9软件支持单双板探测器控制模式；8.10软件支持DIC0M3.0MPPS功能；9.11软件支持工作清单档案汇入（EXCE1表格）；8.12软件支持影像保留不传送功能；*8.13软件支持直接进入紧急检查模式，方便急诊病人；8.14软件支持光盘刻录功能；8.15软件支持标准DICOM格式图像导入、导出功能；8.16传送后影像信息的修改、删除功能；8.17本机端影像的裁剪、遮挡功能；8.18软件支持双屏显示功能；8.19支持自动磁盘清理功能；8.21影像自动裁剪功能；8.22影像区域统计功能（计算选择区域内平均值与标准偏差值）；8.23影像区域强化对比功能（强化选择区域内的影像的对比度）；8.24标准程序化部位管理；8.25最优化快速影像预览功能（提升预览影像的速度）；9.26多账号登陆（有效管理用户的使用记录）；10.27分级授权登陆。

数字X射线成像系统（DR）技术参数及要求一、用于全身各部位、体位及角度数字化摄片检查二、主要技术参数及要求2.1 探测器2.1.1 非直射型，针状碘化铯+大尺寸单CCD探测器2.1.2 有效采集区域面积≥43cm×43cm2.1.3 像素矩阵≥3K ×3K ，成像像素≥900万像素2.1.4 动态调整范围：14bit2.1.5 最小像素尺寸≤140微米2.1.6 3野电离室自动控制系统，600种自动器官程序摄影（APR）2.1.7半导体冷却方式2.1.8自动增益校正功能2.2 X线系统2.2.1 具备普通摄影、滤线器摄影、器官程序摄影及相应的AEC控制功能2.2.2 悬吊式机架结构（包括悬吊球管架、立柱探测器架、多功能平床）2.2.4 X线球管阳极热容量≥230KHU2.2.5 X线球管焦点尺寸：0.6mm/1.2mm2.2.6 缩光器可根据检查类型设置照射野2.2.7 球管及探测器运行可近台电动式操作，球管与探测器距离及拍片参数可触摸液晶屏控制；可自动转换成卧位。

2.2.8 球管与探测器具有自动跟踪、对中、定位等同步伺服功能2.2.9 具备一键定位功能2.2.10 球管移动范围：纵向移动≥190cm；垂直移动≥120cm2.2.11探测器竖直移动：移动范围380~1700mm，移动速度：≥45mm/s2.2.12探测器旋转：电动旋转，转动范围为0°～+90°2.2.13焦点与接收器输入屏间距：平床位SID：600mm～1150mm2.2.14焦点与接收器输入屏间距：立摄位SID：600mm～1800mm2.2.15 高压发生器2.2.15.1 额定功率≥50kW2.2.15.2 KV范围：40—150KV，精度1KV2.2.15.3 自动曝光功能及手动调节功能2.2.15.4 输出电流范围：25 - 600mA2.2.16 胸片架（包含探测器）2.2.16.1 胸片架升降可电动、手动或遥控控制2.2.16.2 胸片架电动式旋转或倾斜2.2.16.3 探测器活动范围：纵向移动其中心距离地面40 - 170cm2.2.16.4 探测器倾斜角度≥90°2.2.17 滤线栅2.2.17.1 固定式滤线栅2.2.17.2 栅格比：固定滤线栅≥8：12.2.17.3 栅密度：固定滤线栅≥70线/cm2.2.18 活动式摄影床2.2.18.1床面有效范围：2380 mm×656mm；床面高度：660mm2.2.18.2平床移动：水平横向移动，移动行程100mm ；水平纵向移动，移动行程800mm2.2.18.3 材料：碳纤维2.2.18.4 承重≥200Kg，床台下配有红外床面锁止装置2.3 图像采集/处理工作站2.3.1 独立图象控制工作台,含中文图象处理软件2.3.2 具备图象采集、打印、传输、阅片功能2.3.3 病理登记功能2.3.4 100M以太网接口2.3.5 兼容HL7、HIS、RIS、PACS、各大厂商激光相机接口2.3.6 计算机配置：奔腾酷睿处理器；内存≥2G,硬盘≥80G2.3.7 WINDOWS操作系统图像工作站2.3.8 患者信息查询功能2.3.9 自动图象后期处理功能2.3.10 主机具备各种标准接口,支持各种信息的双向传输、打印、查询2.3.11 配备≥19寸液晶显示器三、设备的质量要求及技术服务标准3.1 该设备为知名品牌，拥有自主知识产权，主要零部件为同一厂家生产。

采购单位：市第四人民医院器械名称：数字化x射线机（DR）数量：一台进口/国产/无要求：国产首批付款：20%余款支付方式：分期主要技术参数要求序号内容备注一设备功能需求1 所提供的设备必须具有合法销售有关文件2 主要功能：胸部、四肢、头颅、腹部等部位，病人能站立位和卧位进行投照二二设备的组成1 主机部分1.1 数字化平板探测器1.1.1 技术：直接数字化平板探测器* 1.1.2 探测器结构：非晶硒* 1.1.3 成像有效尺寸：≥14X17英寸，且为完整一块，无拼接1.1.4 探测器单元尺寸：≤140μm（探测器单元尺寸每增加10μm,评标价增加投标总价的1%）1.1.5 从曝光至获得预示图像时间：≤4s1.1.6 探测器动态范围（亦称像素深度）：≥14bit 1.1.7 MTF值：≥70%@2.51p/mm1.1.8 DQE值：≥32%@2.5lp/mm1.2 系统操作工作台1.2.1工作台硬件：windows工作站系统1.2.2 工作台操作系统软件：windows1.2.3 主计算机：64位1.2.4内存：≥2GB1.2.5硬盘容量：≥200GB1.2.6显示器尺寸：≥18”1.2.8 病人身份及检查资料输入：键盘和RIS接口1.2.9 图像处理功能：窗宽窗位调整、灰度调整1.2.10 图像标记功能：注解、测量1.2.11 支持各项DICOM服务功能：如存储、工作单、打印等 1.2.12支持HIS/RIS连接HL－7标准1.3 X射线高压发生器1.3.1类型：高频1.3.2 功率：≥50KW1.3.3 KV范围：40KV－150KV1.3.4 最大管电流≥630mA1.3.5 最短曝光时间≤1ms1.4 X光球管1.4.1 热容量：≥300,000HU1.4.2 球管阳极：旋转阳极1.4.3 焦点尺寸：0.6mm (小焦点) /1.2mm (大焦点)1.4.4 片源距 (SID) ：最大≥180cm 最小≤100c m1.4.5 球管最大功率≥70KW1.5 病人支承床1.5.1 支承重量：≥180Kg1.5.2床运动模式:移动式拍片床*1.6悬吊式球管、立柱胸片架装置* 1.6.1 垂直方向移动范围≥150厘米1.6.2 横向移动范围≥220厘米1.6.3 纵向移动范围≥350厘米1.6.4 电动控制运动方式1.6.5 球管以垂直轴为中心转动≥360度，每隔90度定位1.6.6球管以水平轴为中心转动≥315度，每隔90度定位1.6.7Bucky中心垂直行程≥130厘米1.6.8 Bucky旋转角度大于90度1.6.9旋转方式：电动旋转1.6.10滤线栅栅比≥12:1，滤线栅密度≥103线/英寸1.6.11Bucky具有自动追踪功能二辅助部分2 打印后处理工作站2.1 工作台硬件：双核CUP 主频≥2.0G2.2 系统操作软件：Windows或Unix2.3双屏液晶显示器:图像显示器≥19英寸,文本显示器≥15英寸2.4 内存：≥2GB2.5 硬盘：≥300GB2.6 存储：DVD刻录机2.7 激光打印机2.8 10M/100M自适应快速以太网接口2.9不间断电源2.10DICOM3.0方式，无失真地获取图像。

DR技术参数及要求一、设备名称：数字化X线平板摄影系统。

二、数量：一台。

三、设备要求及用途：进口品牌，适用于临床数字化摄影，能够满足胸部、四肢、头颅、腹部及等部位进行立位、卧位、侧卧位以及特殊体位的X线检查。

四、主要技术参数及要求：1、平板探测器1.1探测器类型：非晶硅整板探测器，非拼接结构。

1.2探测器成像面积：≥41×41cm。

1.3采集像素矩阵：≥3072×3072，有效采集像素≥850万。

1.4极限空间分辨率：≥3.5LP/mm。

1.5图像输出灰阶：≥14bits。

1.6 X射线量子探测效率（DQE）≥60% （RQA5 ,1uGy）。

1.7冷却方式：半导体冷却、自然风冷却或风冷。

2、主机原厂生产高频高压发生器2.1最大输出功率：≥50KW。

2.2最大输出电压：150KV。

2.3逆变频率：≥50kHz。

2.4最大毫安量：≥750mA。

2.5最短曝光容积率：≤1.0mAs。

3、落地式电动多功能机架3.1满足立位胸片、俯卧位、腰椎正侧位以及其他复杂体位的拍片需要。

3.2平衡臂垂直电动升降范围：≥125cm。

3.3 SID电动控制，SID范围：1000—1800mm。

3.4臂旋转范围：-30°— +120°。

°。

+30—°-30探测器电动旋转范围：3.5．3.6具备一键定位功能。

3.7 X线球管和探测器可以旋转以满足特殊角度摄影的需要。

3.8具备彩色显示触摸操作中文界面，具有显示、调整X射线摄影条件；焦点选择；机架位置状态显示；控制机架运动等功能。

3.9 具备机架非接触式（如红外线）自动防碰撞系统。

4、X线球管4.1双焦点：焦点规格≤0.6mm/1.2mm。

4.2焦点最大功率：≥20/60KW。

4.3阳极热容量：≥300kHU。

4.4阳极转速：≥7000转/min。

4.5球管最高管电压：150KV。

4.6最大管电流：≥630mA。

5、滤线栅及限束器5.1具备可更换滤线栅装置，用户可根据需求快速更换滤线栅。
