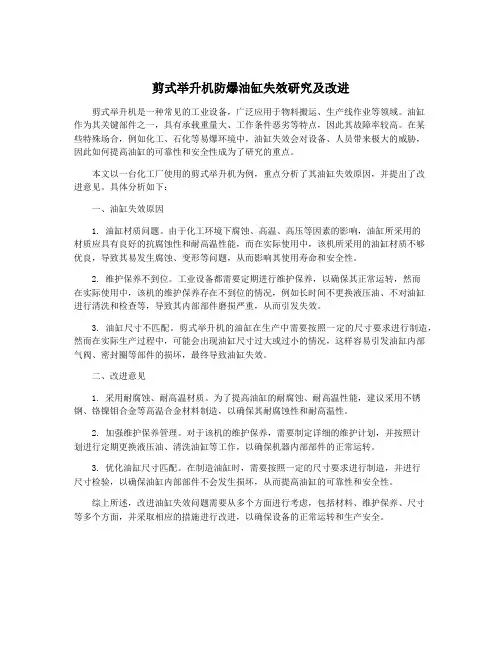

剪式举升机防爆油缸失效研究及改进剪式举升机是一种常见的工业设备,广泛应用于物料搬运、生产线作业等领域。
油缸作为其关键部件之一,具有承载重量大、工作条件恶劣等特点,因此其故障率较高。
在某些特殊场合,例如化工、石化等易爆环境中,油缸失效会对设备、人员带来极大的威胁,因此如何提高油缸的可靠性和安全性成为了研究的重点。
本文以一台化工厂使用的剪式举升机为例,重点分析了其油缸失效原因,并提出了改进意见。
具体分析如下:一、油缸失效原因1. 油缸材质问题。
由于化工环境下腐蚀、高温、高压等因素的影响,油缸所采用的材质应具有良好的抗腐蚀性和耐高温性能,而在实际使用中,该机所采用的油缸材质不够优良,导致其易发生腐蚀、变形等问题,从而影响其使用寿命和安全性。
2. 维护保养不到位。
工业设备都需要定期进行维护保养,以确保其正常运转,然而在实际使用中,该机的维护保养存在不到位的情况,例如长时间不更换液压油、不对油缸进行清洗和检查等,导致其内部部件磨损严重,从而引发失效。
3. 油缸尺寸不匹配。
剪式举升机的油缸在生产中需要按照一定的尺寸要求进行制造,然而在实际生产过程中,可能会出现油缸尺寸过大或过小的情况,这样容易引发油缸内部气阀、密封圈等部件的损坏,最终导致油缸失效。
二、改进意见1. 采用耐腐蚀、耐高温材质。
为了提高油缸的耐腐蚀、耐高温性能,建议采用不锈钢、铬镍钼合金等高温合金材料制造,以确保其耐腐蚀性和耐高温性。
2. 加强维护保养管理。
对于该机的维护保养,需要制定详细的维护计划,并按照计划进行定期更换液压油、清洗油缸等工作,以确保机器内部部件的正常运转。
3. 优化油缸尺寸匹配。
在制造油缸时,需要按照一定的尺寸要求进行制造,并进行尺寸检验,以确保油缸内部部件不会发生损坏,从而提高油缸的可靠性和安全性。
综上所述,改进油缸失效问题需要从多个方面进行考虑,包括材料、维护保养、尺寸等多个方面,并采取相应的措施进行改进,以确保设备的正常运转和生产安全。
闸式剪板机液压缸故障分析与改造
摘要:通过对开卷矫平线闸式剪板机液压缸故障现象进行分析,找出故障原因,并进行改造,为剪板机设计、运行提供参考意见,防止闸式剪板机设计中同类问题重复发生,保证设备稳定运行。
关键词:闸式剪板机;液压缸;故障分析;改造
0引言
某公司专为开卷矫平线生产的闸式剪板机,在使用过程中,发现液压缸Ⅱ出现缸筒鼓胀,严重影响开卷矫平线的生产,因此分析液压缸的故障原因,并进行改造,防止闸式剪板机在设计、运行中同类问题重复发生,如果发生同类故障能够及时处理提供参考,降低设备故障率,减少备件、材料的投入,有助于钢铁企业降本增效,减少环境污染,保证液压系统设备正常运行,为开卷矫平线稳定生产提供保障。
闸式剪板机设备及参数
闸式剪板机的主要结构及特点
闸式剪板机主要由机架、上刀架、液压系统、压料装置、刀片间隙调整机构及板尾夹送部分等组成。
机架和上刀架采用钢板组合整体焊接结构,经去应力退火后,整体一次性加工而成,尺寸稳定,刚性好;全液压传动,效率高。
采用串联式液压缸同步系统,具有较强的抗偏载能力,使设备受力均匀,通过调节串联液压缸之间的油量,可以方便地调节剪切角。
1.2闸式剪板机液压系统图及参数
1)闸式剪板机液压系统如图1
图1液压系统原理图
2)闸式剪板机液压系统参数
液压缸Ⅰ型号:C25TF-400/240-240,REXROTH标准;液压缸Ⅱ型号:C25TF-320/220-240,REXROTH标准;电磁铁动作表见表1。
表1电磁铁动作表
+
1.2闸式剪板机的调整及参数
1)闸式剪板机的调整
机器通电后,先启动液压泵空转,正常运行后,给串联油管充油并排气,然后刀架回程至上止点,来回几个行程,在液压缸Ⅱ的上腔排气,确定上刀架的剪切角(不同剪切角剪切板的厚度不同)不变化后,关闭Q1,由操作面板上的按钮或线上的定长信号控制,使刀架前倾状态下直线下行剪切板料。
剪切完成后,由行程开关控制返程。
2)闸式剪板机的参数
液压缸故障现象及原因
1)液压缸故障现象
闸式剪板机在使用一段时间后,点检过程中发现在刀架返程过程中液压缸Ⅱ侧下落,手动操作阀台控制液压缸Ⅱ,刀架无动作,初步判定液压缸内泄,决定拆缸检查。
拆开后发现液压缸密封件、导向带及格来圈损坏,拆出缸杆,检查缸体内壁,缸筒有鼓胀现象,液压缸鼓胀位置内壁单侧低点低于设计值1.5mm。
2)液压缸故障原因
初步判断液压缸故障原因是在剪板过程中压力大于设计压力,液压缸Ⅰ、Ⅱ受力分析见图2,刀架受力分析见图3。
图2液压缸受力分析
图3刀架受力分析
根据图2受力分析,可得液压缸Ⅰ力平衡方程:
F11=F12+F13(1)
根据图2受力分析,可得液压缸Ⅱ力平衡方程:
F21=F22+F23(2)
根据图3受力分析,可得刀架力平衡方程:
F=F12′+F22′ (3)
力平衡方程(1)、(2)、(3)中,F12为液压缸Ⅰ受到刀架的作用力,与F12′是作用力和反作用力;F22为液压缸Ⅱ受到刀架的作用力,与F22′是作用力和反作用力;F为刀架每个瞬间剪切力的反作用力;由于液压缸Ⅰ的有杆腔面积与液压缸Ⅱ的无杆腔面积相等,在不考虑压力损失的情况下,F13与F21相等。
在剪切瞬间极限情况下F12等于0,根据式(2)可得:
F11= F13(4)
式中:F11=p1A1,p1为系统工作压力,A1为液压缸Ⅰ无杆腔面积;F13= p2A2,p2为液压缸Ⅰ有杆腔瞬间压力,A2为液压缸Ⅰ有杆腔面积。
p2=37.5MPa
液压缸是按照REXROTH标准工作压力25MPa等级设计的,由计算结果可以看出液压缸设计压力远低于最大工作压力,液压缸Ⅱ壁厚(37mm)小于液压缸Ⅰ壁厚(45mm),并且使用中工作压力多次大于设计压力,造成液压缸Ⅱ缸筒鼓胀。
3液压缸改造方案
选定二个方案:第一,在液压缸Ⅰ、Ⅱ的联通管与Q1之间增加一个35MPa 的安全阀,液压缸按照35MPa等级设计;第二,液压缸按照37.5MPa等级设计。
如果按照方案一会造成某些钢种的板型无法剪断,因此选定方案二,液压缸Ⅰ、Ⅱ均按照工作压力37.5MPa等级设计,防止只改造液压缸Ⅱ造成液压缸Ⅰ缸筒鼓胀,并且为保证与机械设备连接尺寸,要求不改变液压缸外形尺寸。
液压缸缸筒选无缝管45#钢或27SiMn,当0.08≤δ/D≤0.3时,缸筒按照中等壁厚计算:
δ=δ0+c1+c2 (5)
δ0≥ (6)
式中:δ0为缸筒材料要求的最小值,mm;c1为缸筒外径公差余量,mm;c2为腐蚀余量,mm;pmax为缸筒内最高工作压力,MPa;σp=σb/n,45#钢的σb 取600MPa,27SiMn的σb取1000MPa,n=3.5~5,n取4;D为缸筒内径,mm。
根据式(5)、(6)可计算出45#钢或27SiMn在压力25 MPa和37.5 MPa下的液压缸缸筒壁厚,具体结果见表2:
表2不同压力和材质液压缸缸筒壁厚
根据表2计算结果,液压缸Ⅰ、Ⅱ在压力37.5MPa时,继续使用45#钢造成液压缸外形尺寸改变,选用27SiMn可以不改变液压缸缸筒壁厚,因此不改变液压缸外形尺寸的前提下达到使用条件,防止液压缸外形尺寸改变造成机械设备的相应改变。
4结论
1)虽然系统工作压力是24MPa,但是在串联缸液压系统,液压缸有杆腔压力可能大于无杆腔压力,要按照缸筒内最大工作压力计算壁厚及液压缸相关参数。
2)液压缸最大工作压力增大,如果不增大液压缸尺寸,可以选用高抗拉强度的材料。
3)液压缸改造完成后,没有出现液压缸鼓胀现象和其它问题,设备运行稳定,达到了预期效果。
参考文献:
[1]成大先.机械设计手册(第5卷)[M].北京:化学工业出版社,2008.
[2]Rexroth Bosch Group.工业用液压元件[Z].德国:Rexroth Bosch Group,2007.
[3]林建亚,何存兴.液压元件[M]. 北京:机械工业出版社,1998.
