电路中的电流表和电压表

电压表和电流表的原理咱先来说说电流表。

电流表就像是一个超级敏感的小侦探，专门侦查电路里电流的大小。

你想啊，电流其实就是那些电子像一群调皮的小蚂蚁一样在电线里跑来跑去。

电流表怎么知道有多少小蚂蚁在跑呢？这就涉及到它的原理啦。

电流表里面有一个很关键的东西，叫线圈。

当电流通过这个线圈的时候，就像有魔法一样，这个线圈会受到磁场的作用。

就好像一群小蚂蚁齐心协力地推动一个小风车，电流越大，推动的力量就越大，线圈受到的力就越大。

这个线圈呢，它就会发生转动，电流越大转得就越厉害。

然后呢，电流表里面还有一些巧妙的装置，能把这个转动的幅度变成我们能看到的示数。

这样，我们就能知道电流到底有多大啦。

你看，这电流表是不是很聪明，就像一个能读懂电流小蚂蚁心思的小精灵呢？再来说说电压表。

电压表就像是一个优雅的旁观者，静静地看着电路两端的电压。

电压是什么呢？你可以把它想象成一种压力，就像水管里的水压一样，是推动那些电子小蚂蚁跑起来的力量。

电压表怎么测量这个压力呢？电压表其实和电流表有一点亲戚关系呢。

它里面也有线圈，不过这个线圈的连接方式有点特别。

电压表是并联在电路两端的。

当电路两端有电压的时候，就会有一点点电流通过电压表里面的这个特殊电路。

这个小电流通过线圈的时候，同样会受到磁场的作用，让线圈转动。

而且呀，电压表的设计是根据电压和这个小电流的关系来确定的。

电压越大，通过的小电流就会按照一定的规律变化，线圈转动的幅度也就不一样，这样就可以把电压的大小显示出来啦。

电压表就像一个安静的淑女，默默地记录着电路的电压情况，不打扰电路的正常工作，但是又把重要的信息告诉我们。

你可别小看这电流表和电压表哦。

在我们的生活里，它们的作用可大了去了。

比如说，在我们家里的电器电路里，如果想知道某个电器用了多少电，电流表就能派上用场，看看电流大小，就能大概算出功率啦。

而电压表呢，可以检查电路的电压是不是正常。

要是电压太高或者太低，那电器可就会闹脾气，要么不好好工作，要么干脆就坏掉了呢。

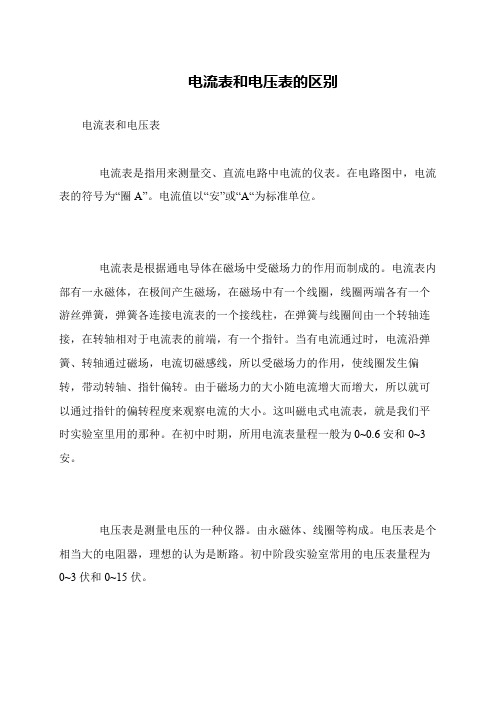

电流表和电压表的区别
电流表和电压表
电流表是指用来测量交、直流电路中电流的仪表。

在电路图中，电流表的符号为“圈A”。

电流值以“安”或“A“为标准单位。

电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。

当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。

由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。

这叫磁电式电流表，就是我们平时实验室里用的那种。

在初中时期，所用电流表量程一般为0~0.6安和0~3安。

电压表是测量电压的一种仪器。

由永磁体、线圈等构成。

电压表是个相当大的电阻器，理想的认为是断路。

初中阶段实验室常用的电压表量程为0~3伏和0~15伏。

电压表与电流的知识点总结电压表是指用来测量电路中电压大小的仪器。

在电路中，电压是指单位电荷所具有的动能，通常以伏特（V）为单位。

而电流是电荷在单位时间内通过导体横截面的数量，通常以安培（A）为单位。

电压表可以通过不同的测量原理来测量电压和电流，因此在实际应用中有着不同的类型和特点。

一、电压表的基本原理1. 电压的测量电压是指单位电荷所具有的能量，通常以伏特为单位。

在电路中，如果两个点之间电压差异很大，那么电荷会从电压高的地方向电压低的地方流动，从而产生电流。

因此，电压的测量是通过计算电荷在电路中流动的动能来实现的。

2. 电压表的工作原理电压表的测量原理分为两类，一类是电磁感应测量原理，另一类是电子测量原理。

电磁感应测量原理是利用电磁感应现象来实现电压的测量。

电磁感应测量原理的电压表采用了电磁感应线圈和磁感应电机，当电路中有电流通过时，会产生电磁感应，使得磁感应电机产生转动，从而指示电压大小。

电子测量原理是通过使用半导体材料来实现电压的测量。

电子测量原理的电压表使用半导体材料产生PN结，当电路中有电压通过时，会使得PN结产生偏转，从而实现测量电压的目的。

3. 电压表的类型电压表的类型多种多样，常见的有指针式电压表、数字式电压表和多功能电压表。

指针式电压表是采用电磁感应原理测量电压的电表，通过指针的转动来指示电压的大小。

数字式电压表是采用半导体材料测量电压的电表，通过数码显示来指示电压的大小。

多功能电压表具有测量电压、电流、电阻等多种功能，可用于多种场合的电路测量。

二、电压表的使用方法1. 测量直流电压测量直流电压时，首先将电压表的选择档位调整到直流电压档位。

然后将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的直流电压大小。

2. 测量交流电压测量交流电压时，首先将电压表的选择档位调整到交流电压档位。

然后同样将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的交流电压大小。

电压表和电流表的原理电压表和电流表呀，就像是电学世界里的两个小侦探呢。

咱们先来说说电流表吧。

电流表就像是一个特别爱数电子的小精灵。

你想啊，在电路里，电流就像是一群忙碌的小蚂蚁在奔跑。

电流表呢，就想知道到底有多少小蚂蚁跑过去了。

其实呀，电流表是根据通电导体在磁场中会受到力的作用这个原理来工作的。

当电流通过电流表里的线圈时，这个线圈就处在一个磁场当中啦。

就好像一个小瘦子突然被一阵大风（磁场）吹着，它就想动一动呢。

这个线圈就会因为受到磁场力而转动起来。

不过呢，这个转动可不能没个规矩，所以就有弹簧来拉住它，就像妈妈拉着调皮的孩子，不让它转得太离谱。

线圈转动的角度就和电流的大小有关系啦。

电流越大，那小瘦子（线圈）就被风吹得越厉害，转动的角度就越大。

然后呢，我们就可以根据这个转动的角度，在电流表的表盘上读出电流的大小啦。

电流表的内阻通常是非常小的，为啥呢？就好像一个特别热情的接待员，不能给那些小蚂蚁（电流）太多的阻碍，要让它们顺顺利利地通过，这样才能准确地数出有多少小蚂蚁（电流的大小）呀。

再来说说电压表吧。

电压表就像是一个站在高处俯瞰的小管家。

电路里各个地方的电压就像是不同的小山头的高度差。

电压表也是利用通电导体在磁场中受力的原理哦。

不过呢，电压表和电流表有点不一样的地方。

电压表的内阻超级大，这就好比是一个很威严的大管家，站在那里不让电流轻易地通过。

它只是想知道两个点之间的电压差，就像看看两座小山头到底相差多高。

当电压表接到电路里的时候，因为它内阻大，所以只有很少很少的电流会从它那里走，大部分电流还是在原来的电路里该干嘛干嘛。

电压表里的线圈同样是在磁场中，因为有微小的电流通过，它也会转动。

根据这个转动的角度，我们就能在电压表的表盘上读出电压的大小啦。

你可以把电压表想象成一个很挑剔的小管家，它虽然不怎么让电流通过自己，但却能很清楚地知道电路里的电压情况呢。

这电压表和电流表啊，在电路里可都是非常重要的小帮手。

要是没有它们，我们就像在黑暗里摸索的小盲人，不知道电路里到底发生了什么。

在进行交流电路的实验时，正确连接电流表和电压表是非常重要的。

本文将从深度和广度兼具的角度出发，探讨交流电路电流表及电压表的连接方法。

我们需要了解电流表和电压表的基本原理和连接方式。

电流表是用来测量电路中的电流大小的仪器，而电压表则是用来测量电路中的电压大小的仪器。

在交流电路中，电流表和电压表的连接方式和直流电路有所不同，需要注意以下几点：1. 电流表的连接方式在交流电路中，电流表应该串联在电路中，也就是说，电流应该通过电流表流过。

电流表的量程需要根据电路中的电流大小选择合适的档位，以免电流过大导致电流表烧坏。

2. 电压表的连接方式在交流电路中，电压表应该并联在电路中，也就是说，电压应该通过电压表测量。

对于不同的电路，电压表的内阻可能会对测量结果产生影响，需要根据实际情况选择合适的电压表。

在实际操作中，正确连接电流表和电压表需要注意以下几点：1. 确保电路处于断电状态下进行连接，避免出现触电危险。

2. 确保电流表和电压表的量程和内阻与电路相匹配，以免损坏仪器或产生不准确的测量结果。

3. 使用合适的连接线和插头连接电流表和电压表，避免因连接不良导致测量失准或损坏仪器。

总结回顾：在交流电路中，正确连接电流表和电压表是保证实验测量准确性的关键。

我们需要注意电流表的串联连接方式和电压表的并联连接方式，并根据实际情况选择合适的量程和内阻，避免出现测量失准或损坏仪器的情况。

个人观点和理解：在实际操作中，正确连接电流表和电压表需要一定的经验和技巧。

对于初学者来说，可以在老师或者资深实验员的指导下进行操作，避免出现错误。

要时刻注意实验安全，确保电路处于断电状态下进行连接和调整。

希望本文的讨论能够帮助读者更好地理解交流电路电流表及电压表的连接方法，同时也希望读者在实际操作中能够注意安全，避免因连接错误导致的事故发生。

通过本文对交流电路电流表及电压表的连接方法进行全面的探讨，希望读者能够更加深入地理解这一重要的实验操作步骤，为将来的实验工作打下良好的基础。
