水泥标准稠度及凝结时间测定仪和水泥标准稠度及凝结时间测定仪价格

标准稠度用水量的测定步骤 拌和结束后，立即取适量水泥净浆一次性将其装入已置 于玻璃底板上的试模中，浆体超过试模上端，用宽约25 mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆 体中的孔隙，然后在试模上表面约1／3处，略倾斜于试 模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部 一次，使净浆表面光滑。 在锯掉多余净浆和抹平的操作过程中，注意不要压实净 浆；抹平后迅速将试模和底板移到维卡仪上，并将其中 心定在试杆下，降低试杆直至与水泥净浆表面接触，拧 紧螺丝1 s～2 s后，突然放松，使试杆垂直自由地沉入 水泥净浆中。在试杆停止沉入或释放试杆30 s时记录试 杆距底板之间的距离，升起试杆后，立即擦净；整个操 作应在搅拌后1．5 min内完成。以试杆沉入净浆并距 底板6 mm±1 mm的水泥净浆为标准稠度净浆。其拌 和水量为该水泥的标准稠度用水量(P)，按水泥质量的百 分比计。
四、仪器设备 水泥净浆搅拌机： 符合JC／T 729的要求。 通过减小搅拌 翅和搅拌锅之间间隙，可以制备更加均匀的净浆。 标准法维卡仪 标准稠度试杆： 由有效长度为50 mm±1mm，直径为 10 mm±0.05 mm的圆柱形耐腐蚀金属制成。 初凝用试针：由钢制成，其有效长度初凝针为50 mm±1 mm； 终凝针为：30 mm±1 mm，直径为φ1· 13 mm±0.05mm。滑动部分的总质量为300 g±1 g。


测定注意事项 测定时应注意，在最初测定的操作时应轻轻扶持金属柱， 使其徐徐下降，以防试针撞弯，但结果以自由下落为准； 在整个测试过程中试针沉入的位置至少要距试模内壁10 mm； 临近初凝时，每隔5 min (或更短时间)测定一次； 临近终凝时每隔15 min(或更短时间)测定一次； 到达初凝时应立即重复测一次，当两次结论相同时才能确定 到达初凝状态； 到达终凝时，需要在试体另外两个不同点测试，确认结论相 同才能确定到达终凝状态。 每次测定不能让试针落入原针孔，每次测试完毕须将试针擦 净并将试模放回湿气养护箱内，整个测试过程要防止试模受 振。 可以使用能得出与标准中规定方法相同结果的凝结时间自动 测定仪，有矛盾时以标准规定方法为准。

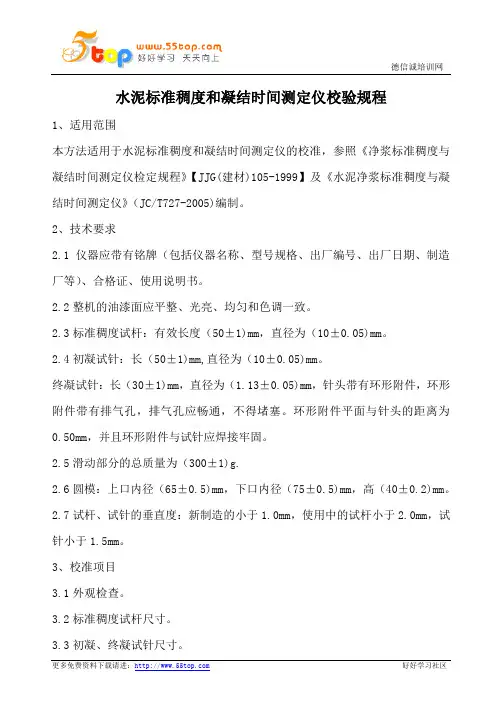

水泥标准稠度和凝结时间测定仪校验规程1、适用范围本方法适用于水泥标准稠度和凝结时间测定仪的校准，参照《净浆标准稠度与凝结时间测定仪检定规程》【JJG(建材)105-1999】及《水泥净浆标准稠度与凝结时间测定仪》（JC/T727-2005)编制。

2、技术要求2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2整机的油漆面应平整、光亮、均匀和色调一致。

2.3标准稠度试杆：有效长度（50±1)mm，直径为（10±0.05)mm。

2.4初凝试针：长（50±1)mm,直径为（10±0.05)mm。

终凝试针：长（30±1)mm，直径为（1.13±0.05)mm，针头带有环形附件，环形附件带有排气孔，排气孔应畅通，不得堵塞。

环形附件平面与针头的距离为0.50mm，并且环形附件与试针应焊接牢固。

2.5滑动部分的总质量为（300±1)g.2.6圆模：上口内径（65±0.5)mm，下口内径（75±0.5)mm，高（40±0.2)mm。

2.7试杆、试针的垂直度：新制造的小于1.0mm，使用中的试杆小于2.0mm，试针小于1.5mm。

3、校准项目3.1外观检查。

3.2标准稠度试杆尺寸。

3.3初凝、终凝试针尺寸。

3.4滑动部分的总质量。

3.5圆模几何尺寸。

3.6试杆、试针的垂直度。

4、校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±2)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：4.2.1游标卡尺：量程不小于200mm，分度值0.02mm。

4.2.2电子天平：量程不小于400g，感量0.01g。

5、校验规程5.1外观检查：按照本方法第2.1条要求进行目测检查。

5.2标准稠度试杆尺寸校准：用游标卡尺测量标准稠度试杆的长度和直径，每120°测量1次，共测量3次，取平均值。

1、范围本标准规定了水泥标准稠度用水量、凝结时间和由游离氧化钙造成的体积安定性检验方法的原理、仪器设备、材料、试验条件和测定方法。

本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，火山灰质硅酸盐水泥，复合硅酸盐水泥以及指定采用本方法的其他品种水泥。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本试用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）试用于本文件。

JC/T 727 水泥净浆标准稠度与凝结时间测定仪JC/T 729 水泥净浆搅拌机JC/T 955 水泥安定性试验用沸煮箱3、原理水泥标准稠度水泥标准稠度净浆对标准试杆（试锥）的沉入具有一定助力。

通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。

凝结时间试针沉入水泥标准稠度净浆至一定深度所需的时间。

安定性雷氏夹是通过测定水泥标准稠度净浆至雷氏夹中煮沸后试针的相对位移表征其体积膨胀的程度。

试饼法是通过观测水泥标准稠度净浆试饼煮沸后的外形变化情况表征其体积安定性。

4、仪器设备水泥净浆搅拌机符合JC/T 729 的要求。

注：通过减小搅拌机和搅拌锅之间间隙，可以制备更加均匀的净浆。

标准法维卡仪代用维卡仪符合JC/T 727 的要求。

雷氏夹由铜质材料制成，其结构如图 2. 当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g 质量砝码时，两根指针针尖的距离增加应在±范围内，即2x=±, 当去掉砝码后针尖的距离能恢复至挂砝码前的状态。

煮沸箱符合JC/T 955 的要求。

雷氏夹膨胀测定仪量筒或滴定管精度±.天平最大称量不小于1000g，分度值不大于1g。

5、材料试验用水应是洁净的饮用水，如有争议时应以蒸馏水为准。

6、试验条件试验室温度为20℃± 2℃，相对湿度应不低于50%；水泥试样、拌和水、仪器和用具的温度应与实验室一致；湿气养护箱的温度为20℃± 1℃，相对湿度应不低于90%.7水泥标准稠度用水量测定方法（标准法）试验前准备工作维卡仪的滑动杆能自由滑动。

2014年 7 月 10 日发布 布内蒙古自治区地方计量检定规程JJG （蒙）JJG （蒙）021——2014净浆标准稠度与凝结时间测定仪检定规程2014年 7月 31 日实施发 内蒙古自治区质量技术监督局 The Verification Regulation For Tester Normal Consistency and SettingTime of Cement Paste净浆标准稠度与凝结时间测定仪检定规程Setting Time of Cement Paste本规程经内蒙古自治区质量技术监督局于2014年7月10日批准，并自2014年 7月 31日起实施。

归口单位：内蒙古自治区质量技术监督局主要起草单位：内蒙古自治区建材产品质量检验院内蒙古自治区水泥计量站参加起草单位：内蒙古乌兰察布中联水泥有限公司本规程委托归口单位负责解释本规程主要起草人：刘向阳（内蒙古自治区水泥计量站）参加起草人：高慧娟（内蒙古自治区建材产品质量检验院）刘皓（内蒙古自治区计量测试研究院）邢树诚（内蒙古自治区建材产品质量检验院）刘健楠（内蒙古自治区水泥计量站）庞文婷（内蒙古自治区质量技术监督局）孙荣泽（内蒙古乌兰察布中联水泥有限公司）目录1 范围 (1)2 引用文件 (1)3 术语 (1)3.1 术语 (1)3.2 水泥标准稠度 (1)3.3 凝结时间 (1)3.4 滑动杆 (1)3.5 标准稠度测定用杆 (1)3.6 终凝用试针 (1)4 概述 (1)5计量性能要求 (2)6 通用技术要求 (2)6.1 外观及附件 (2)6.2 标志 (2)7 计量器具控制 (3)7.1 检定条件 (3)7.2 检定项目 (3)7.3 检定方法 (3)7.4 检定结果的处理 (4)7.5 检定周期 (4)附录A水泥标准稠度与凝结时间测定仪检定记录格式 (5)附录B水泥标准稠度与凝结时间测定仪检定证书格式 (6)附录C水泥标准稠度与凝结时间测定仪检定结果通知书格式 (7)净浆标准稠度与凝结时间测定仪检定规程1范围本规程适用于净浆标准稠度与凝结时间测定仪（以下简称稠度仪）的首次检定，后续检定和使用中的检查。
