水手工艺一．绳结１．系泊作业用结《撇缆活结》：注意，右手拿下面的一根，左手拿上面的一根，左手拿绳弯一个圈，右手拿绳环绕．．．用途：带缆时撇缆与大缆眼环临时连接。
《系缆绳结》：将绳双并，取有环一端，从杠的下端穿过，右手拿环，左手拿下面两根绳，右手掏左手中左边一根，左手拿原左手两根中的右边一根收紧，完毕，右手再掏左边的一根，左手在拉右边一根绳收紧．用途：糸扎双糸柱上的钢缆。
注意事项：至少扎住三根钢缆。
《绳花结》：右手圈一个圈圈的绳头一根在下．．．最后一根从上向下穿．用途：临时连接两根破断的大缆。
《挽桩结》用途：将缆绳挽牢在双系柱上。
《止索结》用途：临时止住大缆的活动，以便将大缆的船方糸固点从绞缆筒转移到双糸柱上。
２．两绳相连用结《平结》：右手绳再左手绳上，系困，左手绳再右手绳上，系困用途：两根粗细相同的细绳相连。
《缩帆结》：参考平结，最后系困时打个花用途：同平结，但易解。
《单编结》：右手将一根绳头并个环．．．用途：两根粗细相同或相近的绳头相连，或绳头连眼环用(常用于旗绳与信号旗的连接) 。
《双编结》用途：同单索花，但比单索花更牢固,常用于绳与座板连接。
３．立桶结、杠棒结《圆材结》：打个半结，换手，左手拿上一根向右撇，右手拿下一根向上直拉，左手拿手中的绳在半结上系两个困，在托木结中的左半部分即是圆材结。
用途：拖拉或升降圆柱形物体（如木材等）。
《拖木结》：先打半结，再打圆材结。
用途：同圆材结, 但比圆材结更牢固。
《杠棒结》：用途：在立桶结的基础上形成双圈,便于杠棒或货钩穿过。
注意事项：绳头不宜留得太短。
４．高空作业结《丁香结》：两个半结，收绳，再系一半结用途：绳头固定在圆柱形物体上用(如栏杆等)。
《鲁班结》：在杠上比丁香结多绕一环用途：与丁香结相似，且绳索受力方向既可与圆柱体垂直,也可与圆柱体平行。
并在绳索受力的情况下也可系结）。
《单套结》：右手圈一个小环，同绳花结．用途：可用于制作临时眼环、高空或舷外作业时做临时安全带，也可用于绳与绳、绳与眼环临时连接（如撇缆与大缆眼环连接等）。

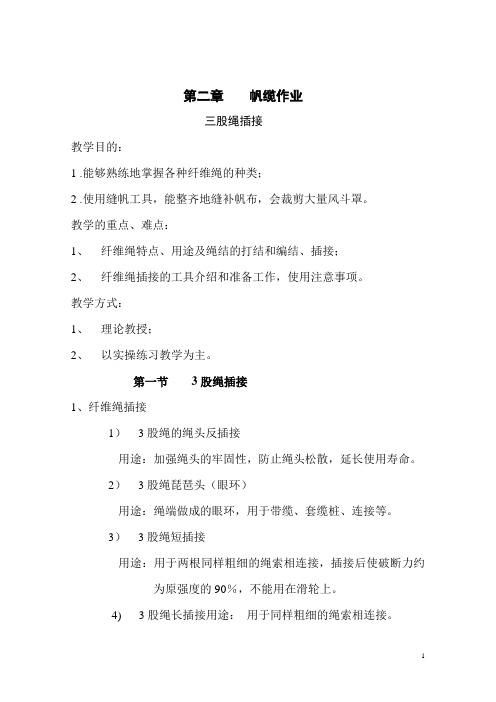

第二章帆缆作业三股绳插接教学目的：1 .能够熟练地掌握各种纤维绳的种类；2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：1、纤维绳特点、用途及绳结的打结和编结、插接；2、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：1、理论教授；2、以实操练习教学为主。
第一节3股绳插接1、纤维绳插接1）3股绳的绳头反插接用途：加强绳头的牢固性，防止绳头松散，延长使用寿命。
2）3股绳琵琶头（眼环）用途：绳端做成的眼环，用于带缆、套缆桩、连接等。
3）3股绳短插接用途：用于两根同样粗细的绳索相连接，插接后使破断力约为原强度的90％，不能用在滑轮上。
4) 3股绳长插接用途：用于同样粗细的绳索相连接。
第二章帆缆作业(纤维绳编结)4、纤维绳的编结1）扶索结用途：用做舷梯扶手索绳头，绳索穿过圆孔防止滑脱。
2）救生索编中结用途：编在救生索上，便于船员由救生索登艇。
3）拖把结用途：扎软拖把用。
教学目的：1 .能够熟练地掌握各种纤维绳的种类；2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：3、纤维绳特点、用途及绳结的打结和编结、插接；4、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：3、理论教授；4、以实操练习教学为主。
第三节纤维绳编结4）3股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
4）4股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
5）5股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
6）撇缆头结用途：包缠撇缆头，船舶撇缆时用。

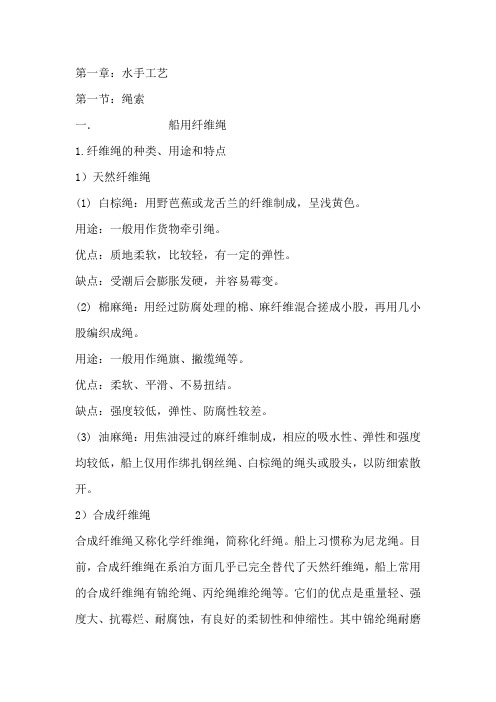

第一章：水手工艺第一节：绳索一．船用纤维绳1.纤维绳的种类、用途和特点1）天然纤维绳(1) 白棕绳：用野芭蕉或龙舌兰的纤维制成，呈浅黄色。
用途：一般用作货物牵引绳。
优点：质地柔软，比较轻，有一定的弹性。
缺点：受潮后会膨胀发硬，并容易霉变。
(2) 棉麻绳：用经过防腐处理的棉、麻纤维混合搓成小股，再用几小股编织成绳。
用途：一般用作绳旗、撇缆绳等。
优点：柔软、平滑、不易扭结。
缺点：强度较低，弹性、防腐性较差。
(3) 油麻绳：用焦油浸过的麻纤维制成，相应的吸水性、弹性和强度均较低，船上仅用作绑扎钢丝绳、白棕绳的绳头或股头，以防细索散开。
2）合成纤维绳合成纤维绳又称化学纤维绳，简称化纤绳。
船上习惯称为尼龙绳。
目前，合成纤维绳在系泊方面几乎已完全替代了天然纤维绳，船上常用的合成纤维绳有锦纶绳、丙纶绳维纶绳等。
它们的优点是重量轻、强度大、抗霉烂、耐腐蚀，有良好的柔韧性和伸缩性。
其中锦纶绳耐磨擦，强度最高。
化学纤维绳而丙纶绳重量最轻，能浮于水面，不吸水强度也高，因此特别适合作为船用系泊缆绳。
维纶绳相对前两者较重，弹性伸缩性也稍差，常用来作为辘绳。
二．纤维绳的规格与强度（1）直径纤维绳的粗细大小是以它的直径来表示的，单位是毫米（mm）。
有的地方喜欢用英制单位英寸（in），用英制单位时量的是其周长，测量直径时要用其最大处的尺寸，小于１in时用1/4，1/2，3/4 in来表示。
因为：１in =25.4mm直径D =周长c/π周长与直径的换算关系式可以简化为：周长C (in)/直径D（mm）=1/8用这个换算关系式进行绳子直径与周长的换算，简单，方便，实用。
（２）长度纤维绳的长度是指整捆新绳的长度，有公制和英制两种。
公制：１捆为200m,或210m。
英制：１捆为120拓（720ft），相当于220m。
（３）质量纤维绳的质量按每捆200m用以下公式来进行估算。
白棕绳每捆长200m,则每捆绳子的质量W为:W =0.15D² (kg)式中：D---直径，mm。

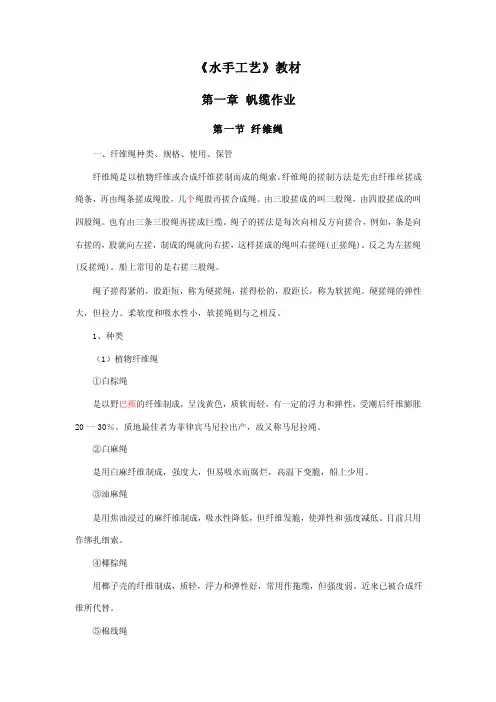

《水手工艺》教材第一章帆缆作业第一节纤维绳一、纤维绳种类、规格、使用、保管纤维绳是以植物纤维或合成纤维搓制而成的绳索。
纤维绳的搓制方法是先由纤维丝搓成绳条，再由绳条搓成绳股，几个绳股再搓合成绳。
由三股搓成的叫三股绳，由四股搓成的叫四股绳。
也有由三条三股绳再搓成巨缆。
绳子的搓法是每次向相反方向搓合，例如，条是向右搓的，股就向左搓，制成的绳就向右搓，这样搓成的绳叫右搓绳(正搓绳)。
反之为左搓绳(反搓绳)。
船上常用的是右搓三股绳。
绳子搓得紧的，股距短，称为硬搓绳，搓得松的，股距长，称为软搓绳。
硬搓绳的弹性大，但拉力、柔软度和吸水性小，软搓绳则与之相反。
1、种类（1）植物纤维绳①白棕绳是以野巴蕉的纤维制成，呈浅黄色，质软而轻，有一定的浮力和弹性，受潮后纤维膨胀20一30％。
质地最佳者为菲律宾马尼拉出产，故又称马尼拉绳。
②白麻绳是用白麻纤维制成，强度大，但易吸水而腐烂，高温下变脆，船上少用。
③油麻绳是用焦油浸过的麻纤维制成，吸水性降低，但纤维发脆，使弹性和强度减低。
目前只用作绑扎细索。
④椰棕绳用榔子壳的纤维制成，质轻，浮力和弹性好，常用作拖缆，但强度弱。
近来已被合成纤维所代替。
⑤棉线绳是用棉纤维制成，质轻，并柔软，但易吸水而腐烂，船上常用作旗绳和计程仪绳。
（2）合成纤维绳①尼龙绳它的强度是合成纤维绳中最大的。
有特殊的承受冲击载荷的能力，不受碱和油类的影响，但怕酸，价格最贵。
②涤伦绳(聚酯)它的强度次于尼龙绳，伸长率最小。
不受酸和油类的影响，但怕碱。
③维尼伦绳它的强度最小，能在水上漂浮。
不受酸、碱和油类的影响，但熔点低，价格便宜。
④丙伦绳(聚丙烯)强度比维尼伦大，重量最轻，漂浮性能最好。
不受酸、碱和油类的影响。
价格便宜。
2、规格纤维绳的大小，根据船上的习惯，一般都量它们的圆周长，并用英寸(25毫米)做计算单位，因为估算强度时比较方便。
但也有量它们的直径，用毫米作单位的。
量取时，必须注意，要量它的最大尺寸。
每捆200米，英制的是120拓(720英尺即218米)。

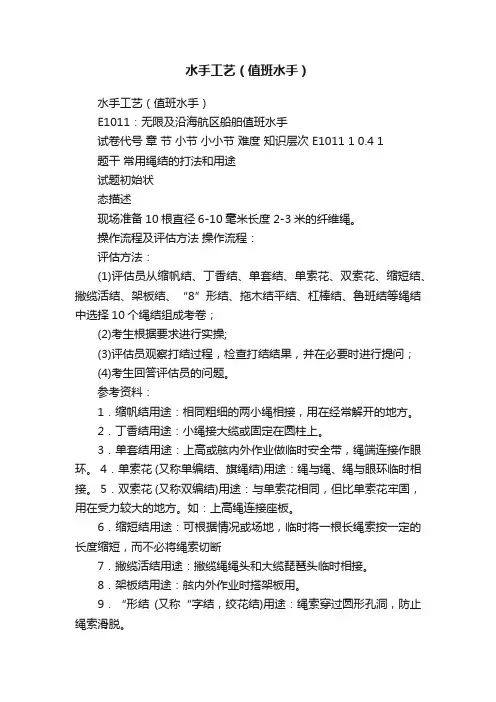

水手工艺（值班水手）水手工艺（值班水手）E1011：无限及沿海航区船舶值班水手试卷代号章节小节小小节难度知识层次 E1011 1 0.4 1题干常用绳结的打法和用途试题初始状态描述现场准备10根直径6-10毫米长度2-3米的纤维绳。
操作流程及评估方法操作流程：评估方法：(1)评估员从缩帆结、丁香结、单套结、单索花、双索花、缩短结、撇缆活结、架板结、“8”形结、拖木结平结、杠棒结、鲁班结等绳结中选择10个绳结组成考卷；(2)考生根据要求进行实操;(3)评估员观察打结过程，检查打结结果，并在必要时进行提问；(4)考生回答评估员的问题。
参考资料：1．缩帆结用途：相同粗细的两小绳相接，用在经常解开的地方。
2．丁香结用途：小绳接大缆或固定在圆柱上。
3．单套结用途：上高或舷内外作业做临时安全带，绳端连接作眼环。
4．单索花 (又称单编结、旗绳结)用途：绳与绳、绳与眼环临时相接。
5．双索花 (又称双编结)用途：与单索花相同，但比单索花牢固，用在受力较大的地方。
如：上高绳连接座板。
6．缩短结用途：可根据情况或场地，临时将一根长绳索按一定的长度缩短，而不必将绳索切断7．撇缆活结用途：撇缆绳绳头和大缆琵琶头临时相接。
8．架板结用途：舷内外作业时搭架板用。
9．“形结(又称“字结，绞花结)用途：绳索穿过圆形孔洞，防止绳索滑脱。
10．拖木结用途：吊拖较长的圆柱形物体。
11．平结用途：相同粗细的两小绳相接，用在不常解开的地方。
12．扛棒结用途：扛、吊各种货物用。
13．鲁班结用途：升吊或拖拉圆柱形物体，防止绳索滑脱。
试卷代号章节小节小小节难度知识层次 E1011 2 1 0.4 1题干常用编结的插接方法和用途——救生索编中结试题初始状态描述每个考位准备：1、长度2米直径20mm的三股白棕绳一根2、长度60-80cm直径8mm的白棕绳两根3、小木笔一支4、美工刀一把5、尖嘴钳一把6、电工胶带一卷操作流程及评估方法操作流程：1)准备工作：应先在救生索上每隔做一记号。

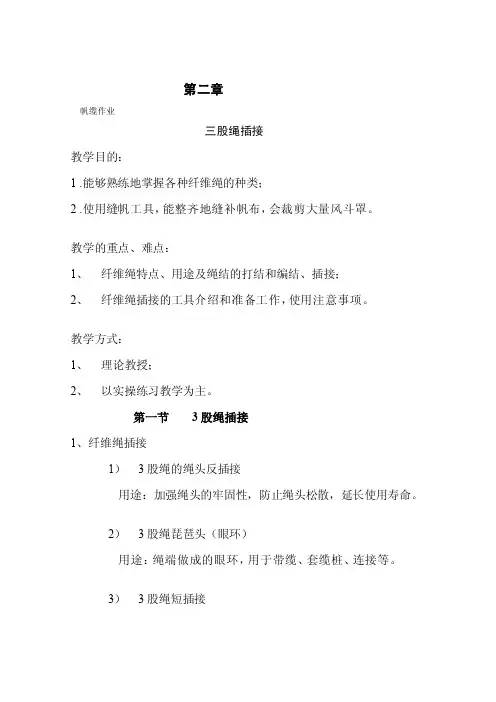

第二章帆缆作业三股绳插接教学目的：1 .能够熟练地掌握各种纤维绳的种类；2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：1、纤维绳特点、用途及绳结的打结和编结、插接；2、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：1、理论教授；2、以实操练习教学为主。
第一节3股绳插接1、纤维绳插接1）3股绳的绳头反插接用途：加强绳头的牢固性，防止绳头松散，延长使用寿命。
2）3股绳琵琶头（眼环）用途：绳端做成的眼环，用于带缆、套缆桩、连接等。
3）3股绳短插接用途：用于两根同样粗细的绳索相连接，插接后使破断力约为原强度的90％，不能用在滑轮上。
4) 3股绳长插接用途：用于同样粗细的绳索相连接。
第二章帆缆作业(纤维绳编结)4、纤维绳的编结1）扶索结用途：用做舷梯扶手索绳头，绳索穿过圆孔防止滑脱。
2）救生索编中结用途：编在救生索上，便于船员由救生索登艇。
3）拖把结用途：扎软拖把用。
教学目的：1 .能够熟练地掌握各种纤维绳的种类；2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：3、纤维绳特点、用途及绳结的打结和编结、插接；4、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：3、理论教授；4、以实操练习教学为主。
第三节纤维绳编结4）3股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
4）4股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
5）5股花箍用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
6）撇缆头结用途：包缠撇缆头，船舶撇缆时用。

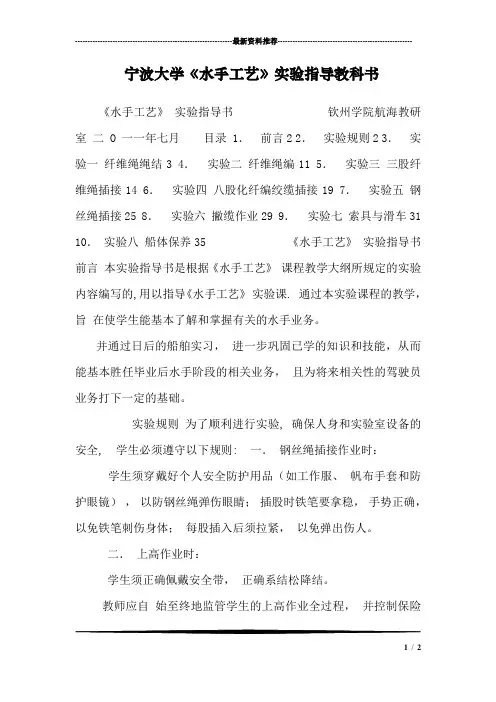

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 宁波大学《水手工艺》实验指导教科书《水手工艺》实验指导书钦州学院航海教研室二 O 一一年七月目录 1．前言2 2．实验规则2 3．实验一纤维绳绳结3 4．实验二纤维绳编11 5．实验三三股纤维绳插接14 6．实验四八股化纤编绞缆插接19 7．实验五钢丝绳插接25 8．实验六撇缆作业29 9．实验七索具与滑车31 10．实验八船体保养35 《水手工艺》实验指导书前言本实验指导书是根据《水手工艺》课程教学大纲所规定的实验内容编写的,用以指导《水手工艺》实验课. 通过本实验课程的教学，旨在使学生能基本了解和掌握有关的水手业务。
并通过日后的船舶实习，进一步巩固已学的知识和技能，从而能基本胜任毕业后水手阶段的相关业务，且为将来相关性的驾驶员业务打下一定的基础。
实验规则为了顺利进行实验, 确保人身和实验室设备的安全, 学生必须遵守以下规则: 一．钢丝绳插接作业时：学生须穿戴好个人安全防护用品（如工作服、帆布手套和防护眼镜），以防钢丝绳弹伤眼睛；插股时铁笔要拿稳，手势正确，以免铁笔刺伤身体；每股插入后须拉紧，以免弹出伤人。
二．上高作业时：学生须正确佩戴安全带，正确系结松降结。
教师应自始至终地监管学生的上高作业全过程，并控制保险1 / 2绳始终保持有效状态。
三．撇缆作业时: 学生须按正确的姿势进行撇缆作业，教师应密切注意撇缆器材的技术状态以及确保撇缆者与周围人员保持足够的安全距离。
实验一纤维绳绳结一．实验目的：掌握船舶常用的绳结，并懂得这些常用绳结的用途。
二．实验设备：每人一根直径6毫米、长约2米的纤维绳；绳结练习架。
三．实验项目：1．平结（reef knot ； square knot； flat knot）系结要求：绳头穿出的方向必须与各自的绳结根同在一边，并形成一绳环；绳结要收紧；绳头不能留太短，以防受力后滑脱。
