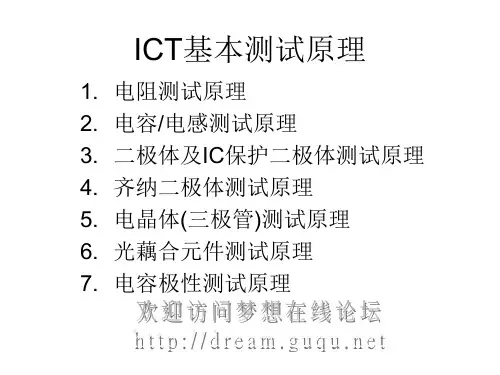

ICT基本测试原理1.电阻测试原理2.电容/电感测试原理3.二极体及IC保护二极体测试原理4.齐纳二极体测试原理5.电晶体(三极管)测试原理6.光藕合元件测试原理7.电容极性测试原理1.1 电阻测试原理1.1.1 固定电流源(Constant Current)模式(MODE 0)对于不同的电阻值,ICT本身会自动限制一个适当的固定电流源做为测试的讯号源使用,如此才不会因使用都的选择不当,因而产生过高的电压而烧坏被测试元件,故其测试方式为:提供一个适当的固定电流源I,流经被测电阻R,再于被测电阻R两端,测量出Vr,由于Vr及I已知,利用Vr=IR公式,即可得知被测电阻R值,如附图一.RANGE CURRENT1欧姆--299.99欧姆5mA300欧姆-- 2.99K欧姆500uA3K欧姆--29.99K欧姆50uA30K欧姆--299.99K欧姆5uA300K欧姆-- 2.99M欧姆0.5uA3M欧姆--40M欧姆0.1uAVr=IR R Vr1.1 电阻测试原理1.1.2 低固定电流源(Low Constant Current)模式(MODE 1)该测试方法和上述固定电流源模式一样,只是在被测电阻于电路上并联(Parallel)着二极体(Diode)或是IC保护二极体(IC Clamping Diode)时,对于该电阻两端测量电压值若超过0.5V至0.7V左右时,因为二极体导电的关系,该电阻两端电压将被维持在0.5V至0.7V 左右,固无法量测出真正的Vr值,为了解决此问题,只要将原先的电流源降低一级即可.如附图二.RANGE CURRENT1欧姆--299.99欧姆500uA300欧姆-- 2.99K欧姆50uA3K欧姆--29.99K欧姆5uA30K欧姆--299.99K欧姆0.5uA300K欧姆-- 2.99M欧姆0.1uAVr=IR R Vr1.1 电阻测试原理1.1.3 交流相位(AC Phase)测试模式(MODE 3 、MODE 4 、MODE 5)由于电路设计关系,被测试电阻,将会并联着电感等元件,对于此电阻值测量,若使用固定电流源方式测试,电阻值将会偏低而无法测量出真正的电阻值,故使用AC 电压源,利用相位角度的领先,及落后方式而得知被测电阻值.故其测试方式为:提供一个适当频率的AC 电压源V,同时在被测电阻两端测量出Iz,由于V=Iz*Zrl,因为V 及Iz 已知,故可得知Zrl,又因为R=Zrl*cos θ,而Zrl 及cos θ已知,故即可得知被测电阻R 值.如附图三.SIGNAL RANGE(L) RANGE(R)1KHz 600uH --60H 5欧姆--300欧姆10KHz 60uH --600mH 5欧姆--40K 欧姆100KHz 6uH --6mH 5欧姆--4K 欧姆V = Iz*Zrl R = Zrl*cos θ(图三: 交流相位测试方法)RLV1.1 电阻测试原理1.1.4 快速(High-Speed)测试模式(MODE 2)假如被测电阻并联一颗0.3uF 以上的电容时,若使用上述固定电流源测试时,需要花费很长的时间,让电容充饱电荷,再去测量出Vr 值,而得知R 值,如此测试方法将增加ICT 测试时间,为解决此问题,可以将固定DC 电流源改为0.2V DC 固定电压源,直接接于被测电阻两端,如此电容将会在短暂时间内使其Ic=0,故电路上所有电流将流经电阻R.其测量方式为:提供一个0.2V DC 电压源,当Ic=0时,再测试流经电阻两端的Ir,因为V=IrR,而V 及Ir 已知,即可得知电阻R 值.如附图四.SIGNAL RANGE(L) RANGE(R)1KHz 600uH --60H 5欧姆--300欧姆10KHz 60uH --600mH 5欧姆--40K 欧姆100KHz 6uH --6mH 5欧姆--4K 欧姆V = Ir*R (图四: 交流相位测试方法)RC0.2V2 电容/电感测试原理2.1 固定AC电压源(Constant AC Voltage)测试模式(MODE 0 、MODE 1、MODE 2、MODE )对于不同阻抗的电容或电感,ICT本身会自动选择一个适当频率(frequency)的AC电压源,作为测试使用,其频率计有:1KHz , 10KHz , 100KHz , 1MHz ,对于极小阻抗值的电容或电感将需要较高频率的AC电压源,再测量被测元件两端的电压源,由于V=Ic*Zc或V=Il*Zl,而V及Ic或Il已知,故得知Zc=1/2π*f*C或Zl=2πfL,又因f已知,故即可得知电容C或电感L值.如附图五.DEBUG SIGNAL CAPACITOR INDUCTORMODE SOURCE RANGE RANGE0 1KHz400pF --30uF 6mH--60H1 10KHz40pF --4uF 600mH以下2 100KHz1pF --40nF 6mH以下3 1MHz1pF --300pF 1uH --60uHIcZcVV = Ic*Zc = 1/2*π*f*C*IV = Il*Zl = 1/2 *π*f*L*I2 电容/电感测试原理2.2 AC 相位(AC Phase)测试模式(MODE 5 、MODE 6、MODE 7 )对于电容或电感的测试,若并联电阻时,则利用相位角度的领先及落后方式来测量出阻抗值,故其测量方式为:提供一个适当频率的AC 电压源并在被测元件两端测量出Iz,由于V=Iz*Zrc 或V=Iz*Zrl,而V 及Iz 已知,故可得知Zrc 或Zrl 值,又因Zc=Zrc*sin θ或Zl=Zrl*sin θ而Zrc 及sin θ或Zrl 及sin θ已知,故可得知Zc 或Zl,又因为Zc= 1/2*π*f*C 或Zl= 1/2*π*f*L,而Zc 及f 或Zl 及f 已知,故即可得知电容C 值或电感L 值.如附图六.DEBUG SIGNAL CAPACITOR INDUCTORMODE SOURCE RANGE RANGE5 1KHz 400pF --30uF 6mH --60H6 10KHz 40pF --4uF 600mH 以下7 100KHz 1pF --40nF 6mH 以下V = Iz*Zrc ; V = Iz*Zrl ; Zc = Zrc*sin θ; Zc = 1/2*π*f*C ;Zc = Zrc*sin θ;Zl = 2 *π*f*L ;(图六: AC 相位测试方法)V IzR C2 电容测试原理2.3 DC 固定电流(DC Constant Current)模式(MODE 4)对于3uF 以上电容值的电容,若使用上述AC 电压源模式测试时,将需要较低频率来测试,而增加ICT 测试时间,故可利用电容充电曲线的斜率方式得知电容值,故其测试方式为:提供一个固定的DC 电流源,并在T1时间测量电容两端的V1值及T2时间测量电容两端的V2值,由于Slope=(V2-V1)/(T2-T1)=△V/△T,而V1、V2及T1、T2已知,故得知Slope,又因Slope*C=Constant,Slope 及Constant 已知,故即可得电容C 值,如附图七.Slope = (V2-V1)/(T2-T1) = △V/△TVc C IT1 T2V2V1VT3. 二极体(Diode)及IC保护二极体原理ICT(In-Circuit Tester)对于IC元件的测试方式有三种(1)IC保护二极体(IC Clamping Diode)测试(2)IC Pattern测试(3)IC Boundary Scan测试,其中以IC保护二极体方式最简单,其方式和一般Diode测试一样,它可以测量出IC的短路、开路、IC反插及IC保护二极体不良等问题,故其测量方式为:提供一个3mA或30mA的固定电流及0V –10V可程式电压源(Programmable Voltage)直接加在二极体两端,并输入该二极体正向导通所需电压来测试即可.如附图八.CLV DCL : Current LimitSignal Source•3mA/30mA Constant(MODE 0 、MODE 1 、MODE 2)•0 –10V Programmable Voltage(图八: 二极体及IC保护二极体测试原理)4. 齐纳二极体(Zener Diode)测试原理齐纳二极体的测试和二极体测试一样,其差异性只是在测试电压源不同,其电压源为0V –10V及0V –40V可程式电压源两种.如附图九.CLV ZDCL : Current LimitSignal Source(MODE 0 、MODE 1 )•3mA/30mA Constant Current0 --10V Programmable Voltage•4mA/30mA Constant Current0 –40V Programmable Voltage(图九: 齐纳二极体测试原理)5. 电晶体(Transistor)测试原理对于电晶体测试需要三步骤(Step)测试,其中(1)B-E 脚(2)B-C 脚测试是使用二极体测试方式(3)E-C 脚使用Vcc 的饱和电压值及截止电压值的不同,来测试电晶体是否反插.电晶体反插测试方法为:在电晶体的B-E 脚及E-C 脚两端各提供一个可程式电压源,并测量出电晶体E-C 脚正向饱和电压值为Vce=0.2V 左右,若该电晶体反插时,则Vce 电压将会变成截止电压,并大于0.2V,如此即可测出电晶体反插的错误.如附图十.Signal Source(MODE 3 、MODE 4 )•3mA/30mA Constant Current0 --10V Programmable Voltage(图十: 电晶体测试原理)CL V CL : Current Limit VCLCEB6. 光藕合元件(Photo -coupler)测试原理测量光藕合元件是在第1 、2脚及第3 、4脚各提供一个DC 可程式电压源,并于第3 、4脚测量其电压是否为正向饱和电压值,如此即可检测出该元件是否反插错误及不良故障等问题.如附图十一.Signal Source(MODE 0 、MODE 1 )•3mA/30mA Constant Current0 --10V Programmable Voltage•4mA/30mA Constant Current0 –40V Programmable Voltage (图九: 光电藕合元件测试原理)CLV CL : Current LimitCL V12347. 电容极性(Capacitor Polarization)测试原理电容极性的测试若使用电容值测试方式,将无法测试出来,因为电容于正反插时,其电容值都非常接近,但若使用测量电容的漏电流(Leakage Current)方式,则可以测量出来,因为正向的电容漏电流小于反向的电容漏电流.然而因为电路效应关系,例如:电容并联IC 或电感等元件时,将会使得两者的漏电流值差异不大,而无法测试,故一般电容极性使用漏电流测试方式,其可测率约45 –55%左右,故其测量方式为:提供一个DC 可程式电压源,连接于电容两端,再去测量其正向漏电流值即可.如附图十二.Signal Source(MODE 5 、MODE 6 )•3mA/30mA Constant Current0 --10V Programmable Voltage •4mA/30mA Constant Current0 –40V Programmable Voltage(图十二: 电容极性测试原理)MV Ic M : Current Meter。
ICT测试原理与程式概述ICT（In-Circuit Test）是一种常用的电子元件测试方法，用于验证电路板的连通性和功能性。
本文将介绍ICT测试的原理和程式的编写方法。
ICT测试原理ICT测试通过在电路板上插入一组测试探针，以测量电路板上各个连接点的电性参数。
测试探针连接到一个特殊的测试设备上，该设备通过向测试点施加电压、测量电流或者执行其他测试操作来判断设备是否正常工作。
ICT测试的主要步骤如下： 1. 设计测试夹具：根据电路板的布局和连接点的位置，设计并制造适合的测试夹具。
2. 设计测试程序：使用特定的测试软件，编写测试程式。
测试程式包含了一系列的测试命令和断言，用于验证电路板的各个功能是否正常。
3. 连接测试夹具：将电路板放置在测试夹具上，并使用夹具将测试探针连接到电路板的各个测试点上。
4. 执行测试程序：运行测试软件，执行测试夹具中的测试程序，并记录测试结果。
5. 分析测试结果：根据测试结果来判断电路板是否满足设计要求。
ICT测试程式测试程式是ICT测试的核心部分，它包含了一系列指令和断言，用于验证电路板的功能和性能。
下面是一个简单的示例：1. 设置测试参数：- 设置电压输入为3.3V- 设置测试时钟频率为1MHz2. 测试点A:- 施加电压到测试点A- 测量电流- 如果电流大于阈值，则测试通过；否则测试失败3. 测试点B:- 施加电压到测试点B- 测量电压- 如果电压在指定范围内，则测试通过；否则测试失败4. 测试点C:- 施加信号并记录响应时间- 如果响应时间小于指定时间，则测试通过；否则测试失败5. 结束测试在上述示例中，每个测试点都有相应的测试步骤和判断条件。
测试程式会自动执行这些测试步骤，并根据判断条件来确定测试结果。
通过编写不同的测试步骤和判断条件，可以对电路板的各个功能进行全面的测试。
ICT测试程式编写方法编写ICT测试程式的首要任务是理解电路板的设计和功能。
然后根据设计要求，确定需要测试的功能模块和相应的测试步骤。
ict测试原理ICT测试原理。
ICT（In-Circuit Test）是一种用于电子产品制造中的自动化测试技术，它能够快速、准确地检测电路板上的元件和连接是否正常，是保证产品质量的重要环节。
本文将介绍ICT测试的原理和相关知识。
首先，ICT测试的原理是基于电路板上的元件和连接的电学特性进行测试。
通过在电路板上加上测试点，然后使用专门的测试设备（如ICT测试仪）来对这些测试点进行测试，从而判断电路板上的元件和连接是否正常。
在测试过程中，ICT测试仪会对电路板进行电气测试，包括电阻、电容、电感等参数的测试，以及对数字信号和模拟信号的测试，从而全面地检测电路板的质量。
其次，ICT测试的原理还涉及到测试程序的编写和执行。
测试程序是指根据产品的设计要求和电路板的特性，编写出的一系列测试步骤和测试规则。
这些测试步骤和测试规则被加载到ICT测试仪中，然后由ICT测试仪按照程序执行来对电路板进行测试。
在测试过程中，ICT测试仪会根据测试程序的要求，对每个测试点进行测试，并将测试结果反馈给操作人员，从而判断电路板是否合格。
此外，ICT测试的原理还包括测试覆盖率和测试精度的考量。
测试覆盖率是指ICT测试能够覆盖到电路板上的所有测试点，并对其进行全面的测试。
测试精度是指ICT测试能够准确地检测电路板上的元件和连接的电学特性，以及对数字信号和模拟信号的测试。
这些因素都是影响ICT测试质量的重要因素，需要在实际应用中进行充分考虑。
总的来说，ICT测试的原理是基于电路板上的元件和连接的电学特性进行测试，通过测试程序的编写和执行，以及测试覆盖率和测试精度的考量，来保证电路板的质量。
ICT测试技术在电子产品制造中具有重要的意义，能够提高产品质量和生产效率，是不可或缺的一环。
希望本文能够帮助读者对ICT测试的原理有更深入的了解，为实际应用提供参考。
以上就是关于ICT测试原理的介绍，希望对您有所帮助。
感谢阅读！。
