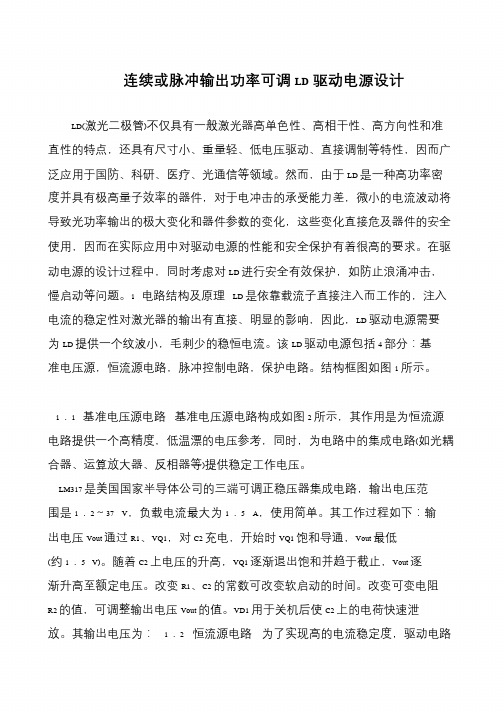

连续或脉冲输出功率可调LD驱动电源设计LD(激光二极管)不仅具有一般激光器高单色性、高相干性、高方向性和准直性的特点，还具有尺寸小、重量轻、低电压驱动、直接调制等特性，因而广泛应用于国防、科研、医疗、光通信等领域。
然而，由于LD 是一种高功率密度并具有极高量子效率的器件，对于电冲击的承受能力差，微小的电流波动将导致光功率输出的极大变化和器件参数的变化，这些变化直接危及器件的安全使用，因而在实际应用中对驱动电源的性能和安全保护有着很高的要求。
在驱动电源的设计过程中，同时考虑对LD 进行安全有效保护，如防止浪涌冲击，慢启动等问题。
1 电路结构及原理LD 是依靠载流子直接注入而工作的，注入电流的稳定性对激光器的输出有直接、明显的影响，因此，LD 驱动电源需要为LD 提供一个纹波小，毛刺少的稳恒电流。
该LD 驱动电源包括4 部分：基准电压源，恒流源电路，脉冲控制电路，保护电路。
结构框图如图1 所示。
1．1 基准电压源电路基准电压源电路构成如图2 所示，其作用是为恒流源电路提供一个高精度，低温漂的电压参考，同时，为电路中的集成电路(如光耦合器、运算放大器、反相器等)提供稳定工作电压。
LM317 是美国国家半导体公司的三端可调正稳压器集成电路，输出电压范围是1．2～37 V，负载电流最大为1．5 A，使用简单。
其工作过程如下：输出电压Vout 通过R1、VQ1，对C2 充电，开始时VQ1 饱和导通，Vout 最低(约1．5 V)。
随着C2 上电压的升高，VQ1 逐渐退出饱和并趋于截止，Vout 逐渐升高至额定电压。
改变R1、C2 的常数可改变软启动的时间。
改变可变电阻R2 的值，可调整输出电压Vout 的值。
VD1 用于关机后使C2 上的电荷快速泄放。
其输出电压为：1．2 恒流源电路为了实现高的电流稳定度，驱动电路。
半导体激光器LD恒流源调制电路的设计
与实验
概述
半导体激光器（LD）是一种重要的光电器件，广泛应用于通信、医疗和雷达等领域。
恒流源调制电路在LD的驱动中起到关键
作用。
本文将探讨半导体激光器LD恒流源调制电路的设计与实验。
设计原理
半导体激光器的工作需要稳定的电流源来实现恒定的激发电流。
恒流源调制电路通过控制输入信号和反馈电路的结构来实现恒流输出。
常见的调制电路设计方法包括共射极电路、共基极电路和共集
极电路。
实验步骤
1. 确定实验所需元器件，包括半导体激光器、恒流源电路、反
馈电路、电源等。
2. 根据实验需求选择合适的调制电路设计方法，如共射极电路。
3. 根据调制电路设计方法，搭建实验电路。
4. 进行实验前的参数调整和校准，确保实验的准确性和稳定性。
5. 施加输入信号并观察输出结果，记录实验数据。
6. 对实验数据进行分析和处理，评估恒流源调制电路的性能。
7. 针对实验结果进行必要的改进和优化，提高恒流源调制电路
的稳定性和效果。
结论
本文探讨了半导体激光器LD恒流源调制电路的设计与实验步骤。
恒流源调制电路的设计对于半导体激光器的驱动具有重要意义，能够实现稳定恒流输出。
根据实验结果，可以进行进一步的改进和
优化，提高调制电路的性能和稳定性。
参考文献：
注：以上内容仅供参考，请根据实际需求进行修改和完善。
大功率LD的线性驱动电路摘要: 介绍了一种大功率LD的线性驱动电路，该恒流源电路采用功率MOSFET作电流控制元件,运用负反馈原理稳定输出电流，正向电流0-10A连续可调，纹波峰值10mV，输出电流的短期稳定度达到1 ×10 - 5，具有限流保护，防浪涌冲击，缓启动的功能。
实际应用在一掺Yb光纤激光器的泵浦中，结果表明该驱动电路工作安全可靠。
Abstract:This paper introduces a power driving circuit for LD. It adopts power mosfet as adjust device and current negative feedback to ensure costant current driving with a adjustable forward current 0-10A range and ripple of less than 10mV. This circuit also owns functions of maximum current limitation and slow start.it get application as pump source for a Yb doped optic fiber laser and experimental result prove its operation is reliable and safe.关键词: LD; 驱动电路; 功率MOSFET1.引言：半导体LD激光器具有高单色性、高相干性、高方向性和准直性的特点,还具有尺寸小、重量轻、低电压驱动、直接调制等优良特性,广泛地应用于国防、科研、医疗、光通信等领域[1]。
LD是一种高功率密度并具有极高量子效率的器件,微小的电流将导致光功率输出变化和器件参数(如激射波长,噪声性能,模式跳动)的变化,驱动电路的目的是为LD提供一个干净的稳恒电流，线性恒流源方式电路结构简单，元器件少，无高频开关噪音干扰，缺点在于mosfet工作于线性区，热损耗较大，实际使用时须选择合适的mosfet以减小热损耗。
在精密光电检测领域中，光源的微小波动会引起被测量的较大偏移，从而产生较大的测量误差。
如在半导体薄膜特性检测中，常常需要检测薄膜反射比以求解出其它光电学参量。
由于薄膜增长的缓慢（0.1mm 级/秒），反射比变化非常小，在这种情况下，对于光源稳定性的要求非常高，达到0.1%。
稳定光源在光纤测量中像电子电路测试时用振荡器作为信号源一样，要求发出高稳定、光功率可调的光信号。
稳定光源是急待开发的光纤系统测试仪器中的一种重要的基础设备。
国内一些学者对稳定激光光源作了一些研究。
有的设计方法使激光器注入电流稳定，并配合使用温控电路。
这种方法虽然对稳定性有一定提高，但对其它影响因素缺乏考虑，不是一种闭环的控制系统。
有的对光功率的调节只使用模拟的积分调节，由于积分控制对稳态误差的消除作用是靠对误差的积累产生的，故反映不灵敏，且会使系统稳定裕量下降，超调增大，一般不单独使用。
这种方法的共同步是模拟调节。
本文设计一种对输出光功率进行闭环数字PID调节的激光二极管（LD）驱动电路。
该电路使用高精度14位A/D、D/A转换器，理论上对光功率的0.01%变化均可调节，且驱动电流最小节量<0.01m A，同时可精确设置初始驱动电流（光功率）。
驱动电路设计1 激光二极管封装及参数常见激光二极管封装有两种形式：共阳极与共阴极型（图1 (a)所示）。
LD 和监测激光器背向输出光功率的PIN光电二极管封装在一起。
这里，LD采用SANYO655nm红光激光二极管，封装形式为共阳极（LD的正极与PD（光电二极管）的负极连接在一起）。
LD最大输出光功率为30mW，阈值电流为40mA(25℃),工作电流量大为110mA。
PD的监测电流Im与激光器的输出功率P0在温度不变的情况下成线性关系（图1（b）所示），这为后面控制电路的设计提供了依据。
2 电路原理光电二极管的监测电流经差分放大后变成一个电压量，经高精度A/D转换器采样量化后送入单片机，与单片机内监测电压参考值（在设定功率条件下，监测电流经差分放大后变成的电压量的数字表示）之间作差，产生电压偏差信号；再对偏差信号进行PID运算，运算结果经D/A转换及电压-电流（V-I）变换后，成为LD的驱动电路。
半导体激光器LD 开关电源驱动电路的设计和实验开关电源相比线性电源它的转换效率高、电能利用率高，但纹波系数较大，本节将讨论半导体激光器在开关电源驱动下特性分析，并设计出一款稳定的半导体激光器的开关电源驱动电路。
首先应从半导体激光器工作特性出发，分析出开关电源驱动半导体激光器所应具备的条件，而结温、结电压、结电流是直接决定半导体激光器的工作特性的参量，因此分析开关电源驱动半导体激光器的特性、实际就是分析在开关电源驱动下半导体激光器结温、结电压、结电流这三者之间的关系。
1 恒流模式下的结温与工作特性研究根据半导体物理学理论，PN 结在小注入条件下的正向电流与电压近似满足下式：0exp qU I I kT ⎛⎫= ⎪⎝⎭很明显，正向电流和PN 结的节电压不是线性关系。
当载流子大注入时即半导体激光器满足载流子反转，开始向外输出激光时的工作条件，PN 结的电流-电压特性将会发生变化，不在遵从电流和PN 结结电压之间的关系式。
因为P 区为阻止空穴的扩散维持电中性，必然建立一个电场，成为自建电场，这样势必使加载在PN 上的结电压有一部分电压加在P 区。
此时PN 结的电流和结电压的关系公式需加以修正：0exp 2qU I I kT ⎛⎫= ⎪⎝⎭()320exp 2g E I f T T kT -⎛⎫= ⎪⎝⎭I ：正向电流；0I ：反向饱和电流；U ：pn 结正向电压；T ：绝对温度；k ：波尔兹曼常数； q ：为基本电荷电量；其中g E 为温度为0K 时的禁带宽度。
又由()K f T T =，函数()T f 含有32T -，这样K 是一个与温度无关的量，当半导体结在恒流状态时，PN 结的结电压和温度的关系如下式：()2g E kT U InK InI q q=--()2dU k InK InI dT q=-- 由上式可得，在恒流模式下结电压与温度是成线性变化的，随着温度的升高结电压是减小。
当工作在恒流模式下时，dU dT 是恒定的，说明半导体工作在横流模式下的输出状态影响因素少，整个工作状态易于控制。
ld驱动电路设计
在LD（激光二极管）驱动电路设计中，通常需要满足以下要求：
1.提供稳定的电流：LD需要稳定的电流才能正常工作，因此驱动电路应具备恒流源的特性，能够提供稳定的电流。
2.快速响应：LD通常需要快速启停，因此驱动电路应具有快速响应能力，以满足LD的启停要求。
3.电压控制：为了调整LD的功率和调制其输出光束，驱动电路应具有电压控制功能。
通过调整驱动电压，可以改变通过LD的电流，从而控制其输出光束的功率和调制。
4.温度控制：LD的工作性能受温度影响较大，因此驱动电路应具有温度控制功能。
通过监测LD的温度，驱动电路可以调节其输出电流或电压，以保持LD的工作温度稳定。
5.保护功能：为了防止LD过热或过流而损坏，驱动电路应具备保护功能。
当检测到LD的工作状态异常时，驱动电路应能够自动减小电流或关闭电路，以保护LD免受损坏。
总之，一个合格的LD驱动电路设计应该考虑以上几个方面，以满足LD的工作要求和确保其可靠、稳定的工作状态。
如需更多信息，建议咨询电子工程专家或查阅电子工程相关书籍。
