莱卡电子水准仪操作流程

徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

莱卡TS06操作步骤
第一步：打开仪器，整平对中。

第二步：在主菜单里进入管理界面，新建作业、新建已知点（此步骤可前一天晚上输入）
第三步：在程序里面选择放样，可以设置作业（作业内需包含已知点），设站，开始，然后选择坐标定向，列表选择测站点，输入仪器高。

点击f4，进入下一步。

第四步：接着上步操作输入列表后视点，点f4继续。

第五步：照准后视棱镜，点测存，然后点计算，再点设定（此处Δh应小于5cm）,旧值。

第六步：F4开始，搜索点选择后视点，按测距，此时Δ横坐标和高程都应小于5cm。

然后按退出。

进入测量即可。

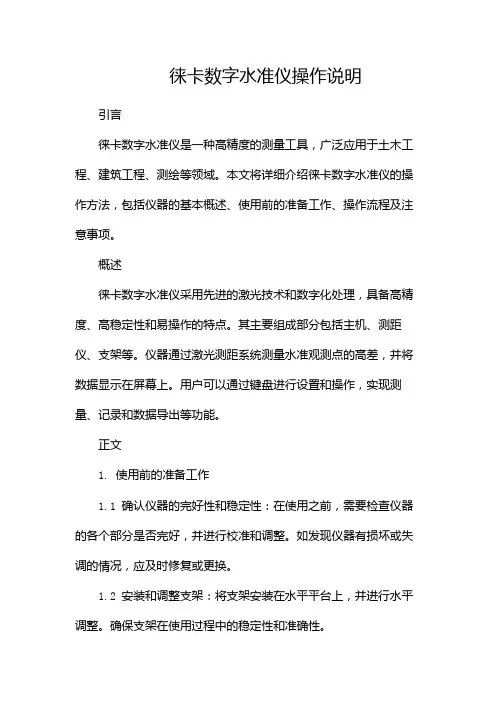

徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。

本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。

概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。

其主要组成部分包括主机、测距仪、支架等。

仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。

用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。

正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。

如发现仪器有损坏或失调的情况，应及时修复或更换。

1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。

确保支架在使用过程中的稳定性和准确性。

2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。

参数的设置直接影响到测量结果的精度和准确性。

2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。

注意选择平稳、无障碍、无干扰的地点。

2.3 开始测量：根据仪器的提示，对目标点进行测量。

仪器会自动记录和计算高差值，并在屏幕上显示出来。

当测量完成后，可以进行数据的保存和导出。

2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。

可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。

2.5 记录和报告：将测量结果记录下来，并编写测量报告。

报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。

3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。

特别是在户外施工和测量时，应做好防护措施，避免事故的发生。

3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。

使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。

徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。

1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。

线路测量1应用程序选择在仪器上按PROG进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。

：确认创建作业，进入下一步，线路测量设置。

Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。

1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。

3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；3.1限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。

.
'. 最新徕卡DNA03电子水准仪数据传输及处理操作步骤
1.用数据传输线将电脑与仪器连接好。

2.打开LEICA Geo office-Tools软件，出现一个Tips小窗口，点击关闭即可。

3.在左侧栏里，选择Tools，点击出现下拉菜单，再点“Date Exchange Manager”，再选择“Serial Ports”，点击“Com1”，水准仪自动开机，选择“Internal memory”→“Files”→“Jobs”，找到当天的文件。

4.在D盘或E盘里，新建一个文件夹，以当天观测日期命名。

5.再回到传输界面里，右侧栏里会有“我的电脑”，在里面找到刚才所建文件夹。

6.将仪器当天所测Jobs文件夹拖入所建文件夹中，此时会自动弹出“Download”小窗口，小窗口里、Format GSI，点击Start。

（为原始数据）
7.再将所测Jobs文件夹，拖入所建文件夹中一遍。

在Download小窗口里，选择20140606.mdt、Format Linelevel,再点击Start。

此份数据用于平差处理。

8.关闭此软件。

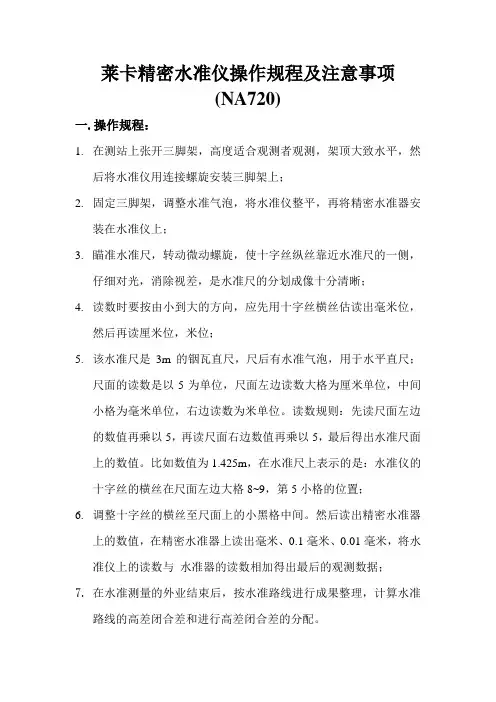

莱卡精密水准仪操作规程及注意事项(NA720)一.操作规程：1.在测站上张开三脚架，高度适合观测者观测，架顶大致水平，然后将水准仪用连接螺旋安装三脚架上；2.固定三脚架，调整水准气泡，将水准仪整平，再将精密水准器安装在水准仪上；3.瞄准水准尺，转动微动螺旋，使十字丝纵丝靠近水准尺的一侧，仔细对光，消除视差，是水准尺的分划成像十分清晰；4.读数时要按由小到大的方向，应先用十字丝横丝估读出毫米位，然后再读厘米位，米位；5.该水准尺是3m的铟瓦直尺，尺后有水准气泡，用于水平直尺；尺面的读数是以5为单位，尺面左边读数大格为厘米单位，中间小格为毫米单位，右边读数为米单位。

读数规则：先读尺面左边的数值再乘以5，再读尺面右边数值再乘以5，最后得出水准尺面上的数值。

比如数值为1.425m，在水准尺上表示的是：水准仪的十字丝的横丝在尺面左边大格8~9，第5小格的位置；6.调整十字丝的横丝至尺面上的小黑格中间。

然后读出精密水准器上的数值，在精密水准器上读出毫米、0.1毫米、0.01毫米，将水准仪上的读数与水准器的读数相加得出最后的观测数据；7.在水准测量的外业结束后，按水准路线进行成果整理，计算水准路线的高差闭合差和进行高差闭合差的分配。

二.注意事项：1.当对水准仪所测数据怀疑或经过一定时间的使用后，应送往法定校定机构进行必要的检验与校正。

2.仪器到标尺的最短可测量距离为2米。

3.测量时，仪器与标尺之间应没有障碍物遮挡。

4.使用完毕后，应擦干净仪器和条码标尺。

不能使用稀释剂和苯等易挥发性溶液擦洗。

擦完后应将仪器放入盒内，同时将布盖好标尺及联接处。

5.长期使用后，应检查三角架的每部分，看是否有松动。

莱卡全站仪使用的基本步骤莱卡全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

使用莱卡全站仪需要掌握一定的操作步骤，下面将详细介绍莱卡全站仪使用的基本步骤。

1. 准备工作在使用莱卡全站仪之前，需要进行一些准备工作，包括： - 确保莱卡全站仪电池电量充足，或者连接外部电源； - 检查莱卡全站仪的仪器和配件是否完好； - 确保使用的测量棒等配件与莱卡全站仪兼容； - 设置好莱卡全站仪的基本参数，如坐标系、单位等。

2. 建立基准点在开始测量之前，需要先建立一个基准点。

基准点是一个稳定的参考点，用于后续测量的参考。

建立基准点的方法有多种，可以使用已知的控制点，也可以使用莱卡全站仪自带的水平仪进行调平。

建立基准点的步骤如下： 1. 在测量区域选择一个平稳的地面或建筑物表面作为基准点； 2. 将莱卡全站仪放置在基准点上，使用水平仪进行调平，确保仪器水平；3. 按照莱卡全站仪的操作指南，进行基准点的测量和记录。

3. 设置测量模式莱卡全站仪具有多种测量模式，根据实际需要选择合适的模式。

常见的测量模式包括：角度测量、距离测量、坐标测量等。

在进行测量之前，需要根据实际需求设置好测量模式。

设置测量模式的步骤如下： 1. 打开莱卡全站仪的电源，进入测量模式设置界面；2. 根据实际需求选择相应的测量模式；3. 根据需要设置测量的精度和其他参数；4. 确认设置并保存。

4. 进行测量设置好测量模式后，可以开始进行实际的测量工作。

莱卡全站仪可以通过测量棒等配件进行测量，也可以通过无线通信与计算机等设备进行数据传输和处理。

进行测量的步骤如下： 1. 将莱卡全站仪放置在稳定的位置，并进行调平； 2. 根据实际需要选择合适的测量方法，如直接测量、反射测量等； 3. 按照莱卡全站仪的操作指南，进行测量点的选取和记录； 4. 根据需要进行多次测量，以提高测量的准确性； 5. 将测量数据导出或传输到计算机等设备进行后续处理。

Leica GPS RTK操作流程一、RTK 参考站1、仪器连接：分别将卫星线、电台线、外接电源线与主机相连，按手簿上ON/OFF键开机。

注意：开机前应认真检查外接电源正、负极连接是否正确。

2、仪器设置：步骤1：开机后可见MAIN如下：1 Survey 测量2 Stake-out 放样3 Applications…应用4 Utilities…工具5 Job 项目6 Configure 设置7 Transfe…传输此时光标应在1 Survey上，按F1（CONT）键进入下一屏。

步骤2：此时光标应在Config Set : 行，按ENTER键进入下一屏。

按F2（NEW）键，新建配置集。

此时在 Name : 行输入名称，为方便记忆建议输入RTK-REF, 按ENTER键，然后按F1（CONT）键进入下一屏。

在 Mode : 行选择Standard，按F1（CONT）键。

在Ant Name : 行选择 AT502 Tripod，在Deflt Hgt : 行改为0米，在Meas type :行选择Vertical, 按F1（CONT）键进入下一屏。

步骤3：在Update Rate : 行选择 1.0S，在Coord Sys : 行按ENTER键，按F2（NEW）键，新建坐标系统。

在Coord Sys : 行输入新建坐标系统名称RTK37(作业区在38度带可改为RTK38，以此类推)。

在Transform ：行选择-----，在Ellipsoid ：行选择WGS 1984，在Projection ：行按ENTER键，按F2（NEW）键，新建投影。

在 Name :行输入新建投影名称54-37(作业区在38度带可改为54-38，以此类推)。

在Type ：行选择Trans Mercator，在False East ：行改为500000.000m，在False North ：行改为0.000m，在Lat Origin ：行改为0°00′00.000″N，在Cent Merid ：行改为111°00′00.000″E(作业区在38度带可改为114，以此类推)。
