应急照明配电箱及应急照明分配电装置的设计

第三篇建筑消防设施第十一章消防应急照明和疏散指示标志知识框架考点解析考点一：系统的分类和组成一、消防应急灯具的分类1，按电源电压等级分类①A型消防应急灯具② B型消防应急灯具2，按储电池电源供电方式分类①集中电源型消防应急灯具②自带电源型消防应急灯具3，按适用系统类型分类①集中控制型消防应急灯具②非集中控制型消防应急灯具4，按工作方式分类①持续性型消防应急灯具②非持续性型消防应急灯具5，按用途分类①消防应急照明灯具②消防应急标志灯具二、系统分类与组成考点二：系统的工作原理、功能一、系统的工作原理（一）集中控制型系统集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。

应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。

应急照明控制器能够采用自动和手动方式控制集中电源或应急照明配电箱及其配接灯具的应急启动，接收并显示其工作状态。

（二）非集中控制型系统非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。

非集中控制型系统中，应急照明集中电源或应急照明配电箱直接控制其配接灯具的工作状态，可采用自动和手动方式控制应急照明集中电源或应急照明配电箱及其配接灯具的应急启动。

二、系统的功能（一）应急启动功能在火灾等紧急情况下，应能采用自动和手动方式控制消防应急照明和疏散指示系统的应急启动，即控制系统的灯具和相关设备转入应急工作状态，发挥其疏散照明和疏散指示的作用。

（二）集中控制型系统的应急状态保持功能系统应急启动后，除指示状态可变的标志灯具外，集中控制型系统设备应保持应急工作状态直到系统复位。

考点三：系统的性能要求一、系统的持续应急时间系统的持续应急时间是指系统应急启动后，灯具、应急照明集中电源等设备在蓄电池供电状态下保持应急工作状态的持续时间。

1.应急照明系统方案1.1应急照明是为正常照明因事故中断时而设置的照明。

应急照明直接关系到室内的人身安全和重要设备的安全运行。

应急照明按功能分为: 应急照明和疏散指示。

应急照明是指在正常照明中断时为确保场所内人员的安全而设置的照明；疏散指示是为了使人员在紧急情况下能安全撤离而设置的。

1.2应急照明的安装部位：疏散照明、疏散指示安装在人群安全疏散线路上, 即走道、楼梯间及拐角处；备用照明安装在消防控制室、变配电室、消防用电设备机房、通信机房等重要设备用房以及人员密集的场所；1.3应急照明的照度水平:用于继续工作的备用照明的照度不小于正常照度水平, 如变配电室、消防控制室、计算机室或通信机房等；用于暂时继续工作的备用照明, 其照度不小于正常照度的10%~50%, 营业厅等人员密集处应急照明的照度不低于正常照度的5%~10%。

1.4应急电源转换时间：备用照明、疏散照明的电源转换时间不应超过15s。

1.5供电时间：疏散照明和安全照明应保证继续工作60min以上；应急照明灯具的工作时间不低于90min。

1.6应急照明的控制方式：针对火灾事故照明,按运行方式分为平时点亮的持续型, 如有人员出入的楼梯间、前室；平时不点亮在火灾时点亮的非持续型以及这两种的组合型。

应特别注意平时点亮的持续型应急照明灯具的安装。

2.电线、电缆及保护管的选用按国家相关标准要求, 疏散照明应敷设耐火电线、电缆, 电线采用额定电压等于或高于750V的铜芯绝缘电线。

阻燃型及耐火型电线、电缆允许长期工作的最高额定温度一定要符合设计要求, 安装前一定按设计要求验收导线。

应急疏散照明线路的保护管无论明敷还是暗敷, 使用钢导管, 对其他应急照明线路的保护管材质要求, 当消防应急照明配电线路明敷时采用金属管, 并采用防火保护措施；暗敷时, 要求保护层的厚度不小于30mm。

当采用塑料管暗敷时, 采用难燃型材料塑料管。

在无设计要求时, 埋设在墙内或混凝土内的塑料管应采用中型以上的导管；建筑物吊顶内必须采用金属管敷设, 金属管应选壁厚1.6mm以上的热镀锌管。

消防应消防应急照明和疏散指示系统技术规范1 总则1.0.1为了合理设计消防应急照明和疏散指示系统，提高消防应急照明和疏散指示系统的施工质量，确保系统正常运行，保证在发生火灾时人员顺利逃生和消防作业，制定本规范。

1.0.2本规范适用于新建、改建、扩建、内装修和改变使用性质的工业与民用建筑内设置的消防应急照明和疏散指示系统的设计、施工、验收与维护；不适用于生产和存贮火药、炸药、弹药、火工品等有爆炸危险的场所。

1.0.3消防应急照明和疏散指示系统的设计，必须遵循国家有关方针、政策，针对使用对象的特点，做到安全适用、技术先进、经济合理。

1.0.4 消防应急照明和疏散指示系统的设计、施工、验收与维护，除符合本规范外尚应执行国家有关标准、规范规定。

2 术语2.0.1 消防应急照明和疏散指示系统Fire emergency lighting system为人员疏散和发生火灾时仍需正常工作的场所提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。

2.0.2 消防应急灯具Fire emergency luminaire为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具、消防应急标志灯具和消防应急照明标志灯具。

2.0.3 消防应急照明灯具Fire emergency lighting luminaire 为人员疏散、消防作业提供照明的消防应急灯具。

2.0.4 消防应急标志灯具Fire emergency indicating luminaire 用图形和/或文字完成下述功能的消防应急灯具。

a) 指示安全出口及其疏散方向；b) 指示楼层、避难层及其他安全场所；c) 指示禁止入内的通道、场所及危险品存放处。

2.0.5 消防应急照明标志灯具Fire emergency lighting&indicating lumi naire同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具。

浅谈工业及民用建筑应急照明配电与设计摘要：本文从应急照明的界定入手，分析了用于紧急照明的电源类型以及各类型电源的优缺点。

在此基础上，分析了各类灯具的选择和线路布置的要求，最后讨论了电源和灯具控制的方式。

关键词：工民建；应急照明；灯具选择；设计1 工民建应急照明的界定为了便于讨论应急照明的设计问题，应当首先界定什么是应急照明。

建筑应急照明的按照不同的功能来分，可以分为紧急疏散应急照明、安全应急照明和备用应急照明。

通常意义下的火灾应急照明是依据《建筑照明设计标准》来划分的一个小的门类，属于安全应急照明。

实际上工业和民用建筑的应急照明对应的范畴要更为广泛，其含义应当是正常照明电源发生故障时为确保正常活动继续进行而设的应急照明。

2 应急照明电源类型从应急照明的定义来看，是作为正常照明电源的补充和备用的电源，而因场合的不同，备用电源的来源也就不尽相同。

一般有以下几种常见的应急照明的电源。

2.1以电网供电作为应急照明电源这种模式下，正常照明电源和应急照明灯电源来源都是外部电网。

而且这两类电源分别独自铺设，以保障正常照明电源线路发生故障时应急照明供电线路能够正常工作。

这种应急照明的供电模式的最大优点是供电容量足够充裕，能够承担繁重的应急照明任务，正常照明线路发生故障时能够方便的切换至备用电源。

但这种模式的缺点也很明显，即由于正常照明电源和应急照明电源都依赖于外部电网，一旦发生严重的地震、台风等自然灾害，外部电网瘫痪时，该应急照明照明电源也会随之失去作用。

2.2以柴油发电机作为应急照明电源这种模式的最大优点是布置灵活且供电的时间可方便控制，在外部电网瘫痪时仍能提供应急照明。

但这种模式的缺点也很明显，即受到柴油发电机功率的限制，所能提供的供电容量较小，多数情况下柴油发电机处于备用状态，其经济性受到影响，加之柴油发电机的启动时间相对较长，因此在对正常照明电源和应急照明电源切换时间要求较高的场合，如舞台、演唱会等就不适用。

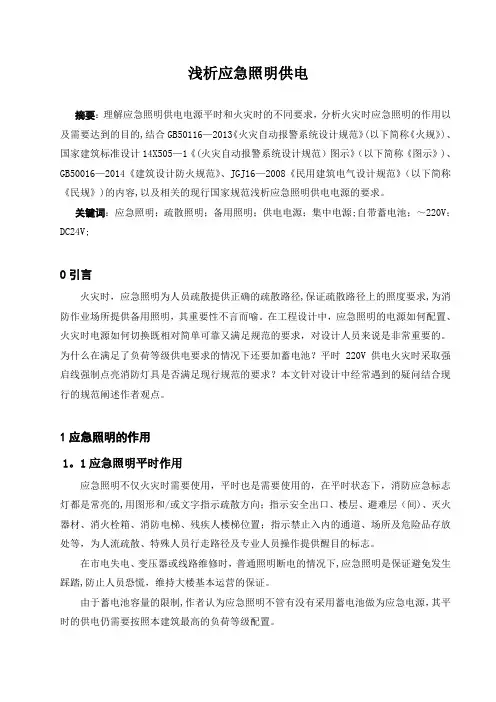

浅析应急照明供电摘要：理解应急照明供电电源平时和火灾时的不同要求，分析火灾时应急照明的作用以及需要达到的目的,结合GB50116—2013《火灾自动报警系统设计规范》(以下简称《火规》)、国家建筑标准设计14X505—1《(火灾自动报警系统设计规范）图示》（以下简称《图示》)、GB50016—2014《建筑设计防火规范》、JGJ16—2008《民用建筑电气设计规范》（以下简称《民规》)的内容,以及相关的现行国家规范浅析应急照明供电电源的要求。

关键词：应急照明；疏散照明；备用照明；供电电源；集中电源;自带蓄电池；～220V；DC24V;0引言火灾时，应急照明为人员疏散提供正确的疏散路径,保证疏散路径上的照度要求,为消防作业场所提供备用照明，其重要性不言而喻。

在工程设计中，应急照明的电源如何配置、火灾时电源如何切换既相对简单可靠又满足规范的要求，对设计人员来说是非常重要的。

为什么在满足了负荷等级供电要求的情况下还要加蓄电池？平时220V供电火灾时采取强启线强制点亮消防灯具是否满足现行规范的要求？本文针对设计中经常遇到的疑问结合现行的规范阐述作者观点。

1应急照明的作用1。

1应急照明平时作用应急照明不仅火灾时需要使用，平时也是需要使用的，在平时状态下，消防应急标志灯都是常亮的,用图形和/或文字指示疏散方向；指示安全出口、楼层、避难层（间)、灭火器材、消火栓箱、消防电梯、残疾人楼梯位置；指示禁止入内的通道、场所及危险品存放处等，为人流疏散、特殊人员行走路径及专业人员操作提供醒目的标志。

在市电失电、变压器或线路维修时，普通照明断电的情况下,应急照明是保证避免发生踩踏,防止人员恐慌，维持大楼基本运营的保证。

由于蓄电池容量的限制,作者认为应急照明不管有没有采用蓄电池做为应急电源，其平时的供电仍需要按照本建筑最高的负荷等级配置。

1.2火灾时疏散照明安全电压的重要性应急照明是火灾时人员疏散逃生以及提供消防作业的重要保障。

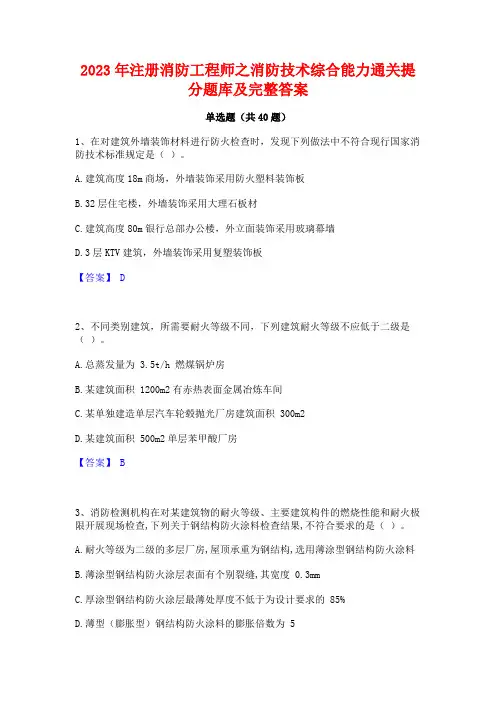

2023年注册消防工程师之消防技术综合能力通关提分题库及完整答案单选题（共40题）1、在对建筑外墙装饰材料进行防火检查时，发现下列做法中不符合现行国家消防技术标准规定是（）。

A.建筑高度18m商场，外墙装饰采用防火塑料装饰板B.32层住宅楼，外墙装饰采用大理石板材C.建筑高度80m银行总部办公楼，外立面装饰采用玻璃幕墙D.3层KTV建筑，外墙装饰采用复塑装饰板【答案】 D2、不同类别建筑，所需要耐火等级不同，下列建筑耐火等级不应低于二级是（）。

A.总蒸发量为 3.5t/h 燃煤锅炉房B.某建筑面积 1200m2有赤热表面金属冶炼车间C.某单独建造单层汽车轮毂抛光厂房建筑面积 300m2D.某建筑面积 500m2单层苯甲酸厂房【答案】 B3、消防检测机构在对某建筑物的耐火等级、主要建筑构件的燃烧性能和耐火极限开展现场检查,下列关于钢结构防火涂料检查结果,不符合要求的是（）。

A.耐火等级为二级的多层厂房,屋顶承重为钢结构,选用薄涂型钢结构防火涂料B.薄涂型钢结构防火涂层表面有个别裂缝,其宽度 0.3mmC.厚涂型钢结构防火涂层最薄处厚度不低于为设计要求的 85%D.薄型（膨胀型）钢结构防火涂料的膨胀倍数为 54、对有燃烧或爆炸危险气体、蒸气和粉尘的厂房进行防火检查，应注意排风系统的设置情况，下列关于该类型厂房排风系统设置的说法，不正确的是（）。

A.排风系统应设置导除静电的接地装置B.排风设备应布置厂房首层和地下一层C.排风管应采用金属管道D.排风管应直接通向室外安全地点，不应暗设【答案】 B5、消防机构对黄磷厂房进行检查，发现存在火灾隐患。

根据现行国家标准《重大火灾隐患判定方法》,下列检查结果中，属于重大火灾隐患的直接判定要素的是()。

A.厂房设置敞开楼梯间B.厂房距高层居民楼30mC.厂房耐火等级为二级D.厂房内未设置泄压设施【答案】 B6、在对消防应急照明和疏散指示标志进行调试时，逐个切断各区域应急照明配电箱或应急照明集中电源分配电装置，该配电箱或分配电装置供电消防应急灯具应在（）s内转入应急工作状态。

消防应急照明和疏散指示系统技术规范1 总则1.0.1为了合理设计消防应急照明和疏散指示系统，提高消防应急照明和疏散指示系统的施工质量，确保系统正常运行，保证在发生火灾时人员顺利逃生和消防作业，制定本规范。

1.0.2本规范适用于新建、改建、扩建、内装修和改变使用性质的工业与民用建筑内设置的消防应急照明和疏散指示系统的设计、施工、验收与维护；不适用于生产和存贮火药、炸药、弹药、火工品等有爆炸危险的场所。

1.0.3消防应急照明和疏散指示系统的设计，必须遵循国家有关方针、政策，针对使用对象的特点，做到安全适用、技术先进、经济合理。

1.0.4 消防应急照明和疏散指示系统的设计、施工、验收与维护，除符合本规范外尚应执行国家有关标准、规范规定。

2 术语2.0.1 消防应急照明和疏散指示系统Fire emergency lighting system为人员疏散和发生火灾时仍需正常工作的场所提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。

2.0.2 消防应急灯具Fire emergency luminaire为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具、消防应急标志灯具和消防应急照明标志灯具。

2.0.3 消防应急照明灯具Fire emergency lighting luminaire为人员疏散、消防作业提供照明的消防应急灯具。

2.0.4 消防应急标志灯具Fire emergency indicating luminaire用图形和/或文字完成下述功能的消防应急灯具。

a) 指示安全出口及其疏散方向；b) 指示楼层、避难层及其他安全场所；c) 指示禁止入内的通道、场所及危险品存放处。

2.0.5 消防应急照明标志灯具Fire emergency lighting&indicating luminaire同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具。

2.0.6 自带电源型消防应急灯具Fire emergency luminaire powered by self contained battery电池、光源及相关电路装在灯具内部的消防应急灯具。

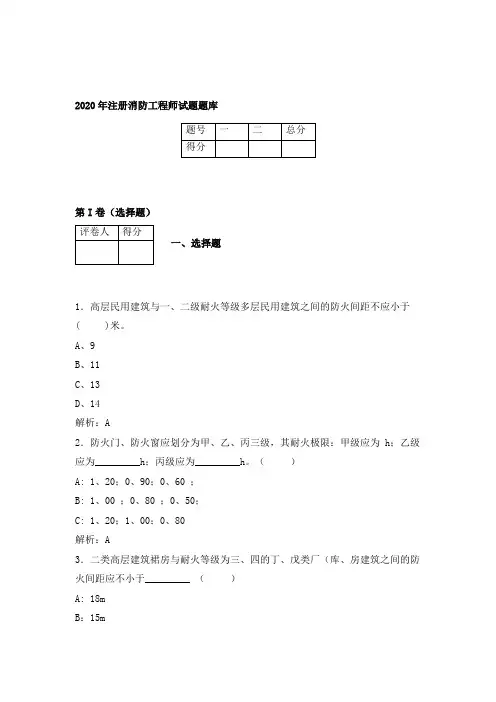

2020年注册消防工程师试题题库第I卷（选择题）一、选择题1．高层民用建筑与一、二级耐火等级多层民用建筑之间的防火间距不应小于( )米。

A、9B、11C、13D、14解析：A2．防火门、防火窗应划分为甲、乙、丙三级，其耐火极限：甲级应为 h；乙级应为_________h；丙级应为_________h。

（）A: 1、20；0、90；0、60 ；B: 1、00 ；0、80 ；0、50；C: 1、20；1、00；0、80解析：A3．二类高层建筑裙房与耐火等级为三、四的丁、戊类厂（库、房建筑之间的防火间距应不小于_________ （）A: 18mB：15mC: 12mD: 10m解析：D4．建筑高度不超过100m的高层建筑，消火栓充实水柱不应小于_______。

建筑高度超过100m的高层建筑，消火栓充实水柱不应小于_______。

（）A 7m，10mB 7m，13mC 10m，15mD 10m,13m解析：D5．《人民防空工程设计防火规范》规定，避难走道的设置应符合________。

（）A、避难走道直通地面的出口不应少于三个B、避难走道的装修材料燃烧性能等级可为B1级C、避难走道应设置应急广播和消防专线电话解析：C6．在地下建筑内设置公共娱乐场所严禁使用_________。

（）A、液化石油气B、蜂窝煤C、天然气D、电饭煲解析：A7．触发首层的消防电梯迫降按钮，检查消防电梯能否下降至首层，并发出反馈信号，此时其他楼层按钮不能呼叫消防电梯，只能在__________ 内控制。

（）A、首层前室B、轿厢C、消防控制室D、值班室解析：B8．高层民用建筑不宜布置在________厂（库房、附近。

（）A．严重危险级B．中危险级C．丙类D．甲、乙类解析：D9．现场检查点型红外火焰探测器时应将火焰光源置于探测器正前方________ 米（）A、1B、2C、3D、 4解析：A10．灭火器A类火灾配置场所的危险等级为中危险级时，推车式灭火器的最大保护距离为________m。
