2016微机技术-第六章-汇编语言格式

汇编语言程序格式编程语言是计算机与人之间交流的桥梁，通过编写程序代码，我们可以指导计算机执行特定的任务。

汇编语言是一种底层的编程语言，它直接与计算机硬件进行交互，并提供了对机器指令的精细控制。

在编写汇编语言程序时，我们需要遵循一定的格式，以确保程序的正确性和可读性。

本文将介绍汇编语言程序的格式要求。

一、程序结构在编写汇编语言程序时，需要明确的程序结构是很重要的。

一个典型的汇编语言程序由如下几个部分组成：1. 数据段（.data）：用于定义程序中使用的数据，如变量、常量等。

2. 代码段（.text）：包含实际的机器指令，用于执行特定的任务。

3. 其他段（如堆栈段）：根据需要定义的其他段。

二、指令格式每个汇编指令都有特定的格式，以便告诉计算机应该执行什么操作。

一个标准的汇编指令格式通常包含如下几个部分：1. 操作码（Opcode）：用于指定要执行的操作，如“mov”用于将数据从一个位置移动到另一个位置。

2. 操作数（Operand）：操作数描述了要对其进行操作的数据。

操作数可以是立即数、寄存器或内存地址等。

3. 注释（Comment）：注释用于解释指令的作用和目的，提高程序的可读性。

三、指令的排列在编写汇编语言程序时，指令的排列很重要。

正确的指令排列可以提高程序执行效率和可读性。

一般而言，指令按照执行的顺序排列，具有逻辑关系的指令可以分组编写。

四、标签和跳转在程序中，我们常常需要使用标签和跳转指令来实现条件执行和循环等功能。

标签是程序中的一个标记，用于标识某个位置，而跳转指令则会根据一定的条件，跳转到指定的标签处继续执行。

在使用标签和跳转指令时，需要注意以下几点：1. 标签需要以冒号（:）结尾，以便与其他变量或指令进行区分。

2. 跳转指令一般以条件代码作为前缀，如“je”（等于跳转）、“jne”（不等于跳转）等。

五、宏定义宏定义是一种将一段常用代码片段定义为简单的符号表示的方式。

在汇编语言中使用宏定义可以提高代码的可读性和重用性。

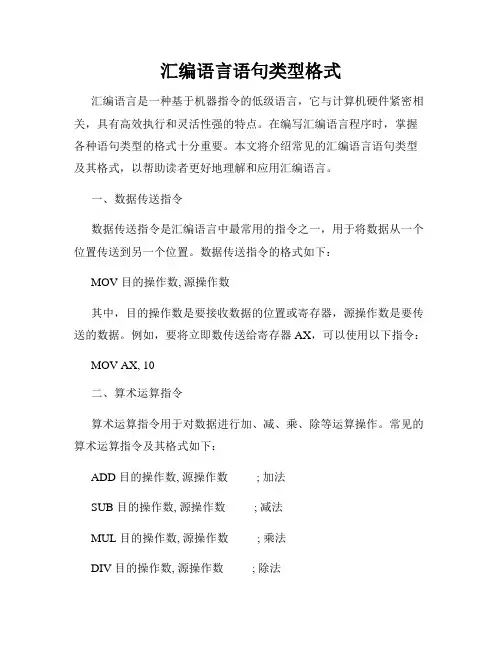

汇编语言语句类型格式汇编语言是一种基于机器指令的低级语言，它与计算机硬件紧密相关，具有高效执行和灵活性强的特点。

在编写汇编语言程序时，掌握各种语句类型的格式十分重要。

本文将介绍常见的汇编语言语句类型及其格式，以帮助读者更好地理解和应用汇编语言。

一、数据传送指令数据传送指令是汇编语言中最常用的指令之一，用于将数据从一个位置传送到另一个位置。

数据传送指令的格式如下：MOV 目的操作数, 源操作数其中，目的操作数是要接收数据的位置或寄存器，源操作数是要传送的数据。

例如，要将立即数传送给寄存器AX，可以使用以下指令：MOV AX, 10二、算术运算指令算术运算指令用于对数据进行加、减、乘、除等运算操作。

常见的算术运算指令及其格式如下：ADD 目的操作数, 源操作数 ; 加法SUB 目的操作数, 源操作数 ; 减法MUL 目的操作数, 源操作数 ; 乘法DIV 目的操作数, 源操作数 ; 除法例如，要将AL寄存器的值与BL寄存器的值相加，并将结果保存到AL中，可以使用以下指令：ADD AL, BL三、逻辑运算指令逻辑运算指令用于进行与、或、非、异或等逻辑运算操作。

常见的逻辑运算指令及其格式如下：AND 目的操作数, 源操作数 ; 与运算OR 目的操作数, 源操作数 ; 或运算NOT 目的操作数 ; 非运算XOR 目的操作数, 源操作数 ; 异或运算例如，要将AL寄存器的值与BL寄存器的值进行异或运算，并将结果保存到AL中，可以使用以下指令：XOR AL, BL四、条件转移指令条件转移指令根据特定条件决定程序的执行流程，用于实现条件判断。

常见的条件转移指令及其格式如下：JZ/JE 目标标签 ; 相等时转移JNZ/JNE 目标标签 ; 不相等时转移JC 目标标签 ; 进位时转移JNC 目标标签 ; 不进位时转移JG/JS/JO 目标标签 ; 大于/有符号/溢出时转移JL/JNS/JNO 目标标签 ; 小于/无符号/不溢出时转移例如，要在条件满足时跳转到标签“LOOP”，可以使用以下指令：JZ LOOP五、循环指令循环指令用于实现程序的循环执行，常见的循环指令有以下两种格式：1. 无条件跳转：JMP 目标标签2. 条件跳转：LOOP 目标标签例如，要实现一个简单的循环，可以使用以下指令：MOV CX, 10 ; 初始化计数器LOOP LOOP_LABEL ; 循环执行六、子程序调用指令子程序调用指令用于实现程序的模块化和代码重用，常见的子程序调用指令及其格式如下：CALL 子程序名例如，要调用名为“DISPLAY”的子程序，可以使用以下指令：CALL DISPLAY七、堆栈操作指令堆栈操作指令用于对程序堆栈进行操作，实现数据的存储和恢复。

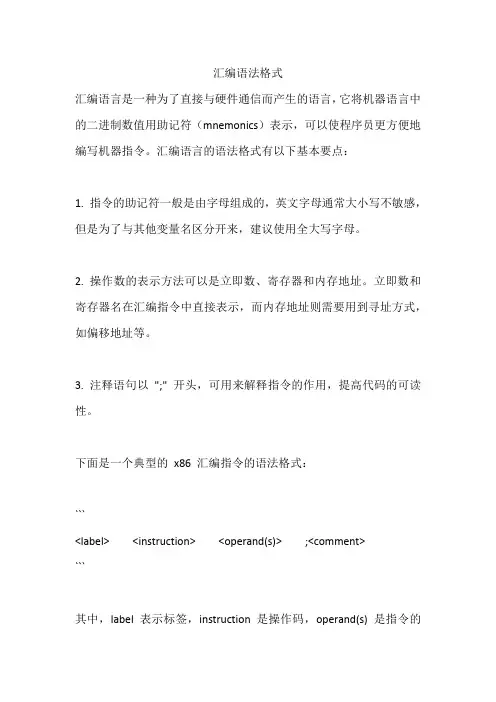

汇编语法格式
汇编语言是一种为了直接与硬件通信而产生的语言，它将机器语言中的二进制数值用助记符（mnemonics）表示，可以使程序员更方便地编写机器指令。

汇编语言的语法格式有以下基本要点：
1. 指令的助记符一般是由字母组成的，英文字母通常大小写不敏感，但是为了与其他变量名区分开来，建议使用全大写字母。

2. 操作数的表示方法可以是立即数、寄存器和内存地址。

立即数和寄存器名在汇编指令中直接表示，而内存地址则需要用到寻址方式，如偏移地址等。

3. 注释语句以";" 开头，可用来解释指令的作用，提高代码的可读性。

下面是一个典型的x86 汇编指令的语法格式：
```
<label> <instruction> <operand(s)> ;<comment>
```
其中，label 表示标签，instruction 是操作码，operand(s) 是指令的
操作数，注释以";" 开头。

下面是一个示例：
```
loop_start: INC BX;增加BX 中存储的值
MOV AL,[BX];从BX 指向的内存地址读取数据到AL
ADD [CX],AL;将AL 的值加到CX 中指向的内存地址存储的值中去
;这是一个关于循环的程序，将会一遍遍地执行这样的操作
JMP loop_start;跳转到loop_start 标签处
```
需要注意的是，汇编语言的语法格式因不同的指令集而异，以上是基于x86 汇编指令的格式。

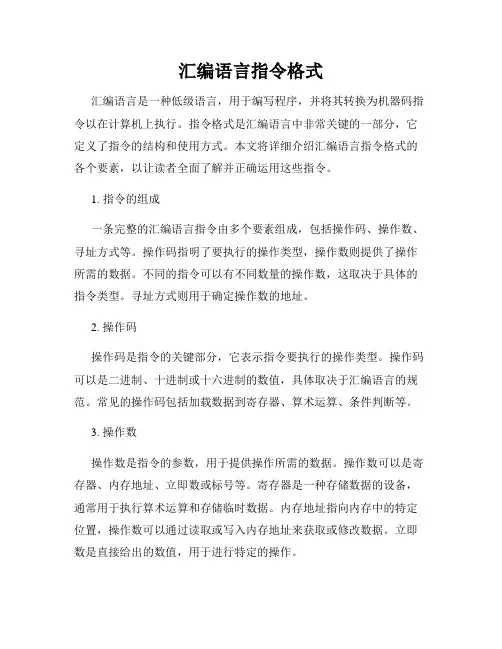

汇编语言指令格式汇编语言是一种低级语言，用于编写程序，并将其转换为机器码指令以在计算机上执行。

指令格式是汇编语言中非常关键的一部分，它定义了指令的结构和使用方式。

本文将详细介绍汇编语言指令格式的各个要素，以让读者全面了解并正确运用这些指令。

1. 指令的组成一条完整的汇编语言指令由多个要素组成，包括操作码、操作数、寻址方式等。

操作码指明了要执行的操作类型，操作数则提供了操作所需的数据。

不同的指令可以有不同数量的操作数，这取决于具体的指令类型。

寻址方式则用于确定操作数的地址。

2. 操作码操作码是指令的关键部分，它表示指令要执行的操作类型。

操作码可以是二进制、十进制或十六进制的数值，具体取决于汇编语言的规范。

常见的操作码包括加载数据到寄存器、算术运算、条件判断等。

3. 操作数操作数是指令的参数，用于提供操作所需的数据。

操作数可以是寄存器、内存地址、立即数或标号等。

寄存器是一种存储数据的设备，通常用于执行算术运算和存储临时数据。

内存地址指向内存中的特定位置，操作数可以通过读取或写入内存地址来获取或修改数据。

立即数是直接给出的数值，用于进行特定的操作。

4. 寻址方式寻址方式用于确定操作数的地址。

在汇编语言中，有多种寻址方式可供选择，如寄存器寻址、直接寻址、间接寻址、相对寻址等。

不同的寻址方式适用于不同的情况。

通过选择合适的寻址方式，可以更高效地访问和操作数据。

5. 指令格式示例下面是几种常见的汇编语言指令格式示例：- 加载指令（以x86架构为例）：mov destination, source其中，destination表示目标操作数，可以是寄存器或内存地址；source表示源操作数，可以是寄存器、内存地址或立即数。

- 算术运算指令：add destination, source在这个简单的示例中，add指令将源操作数与目标操作数相加，并将结果存储在目标操作数中。

- 条件判断指令：cmp operand1, operand2cmp指令用于比较两个操作数的值。

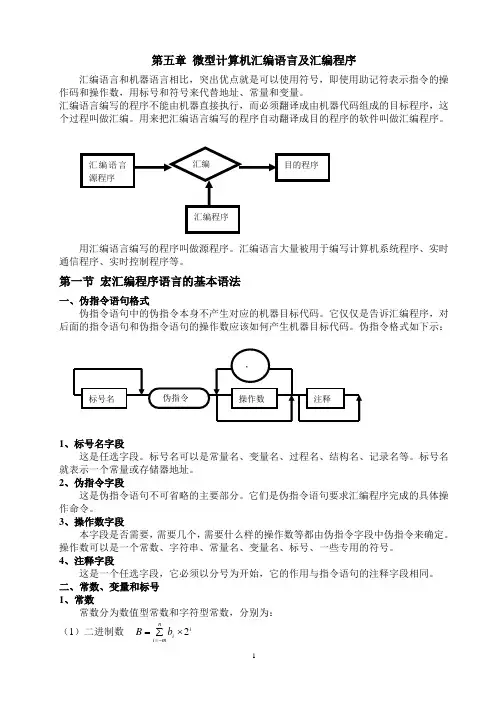

第五章 微型计算机汇编语言及汇编程序汇编语言和机器语言相比，突出优点就是可以使用符号，即使用助记符表示指令的操作码和操作数，用标号和符号来代替地址、常量和变量。

汇编语言编写的程序不能由机器直接执行，而必须翻译成由机器代码组成的目标程序，这个过程叫做汇编。

用来把汇编语言编写的程序自动翻译成目的程序的软件叫做汇编程序。

用汇编语言编写的程序叫做源程序。

汇编语言大量被用于编写计算机系统程序、实时通信程序、实时控制程序等。

第一节 宏汇编程序语言的基本语法一、伪指令语句格式伪指令语句中的伪指令本身不产生对应的机器目标代码。

它仅仅是告诉汇编程序，对后面的指令语句和伪指令语句的操作数应该如何产生机器目标代码。

伪指令格式如下示：1、标号名字段这是任选字段。

标号名可以是常量名、变量名、过程名、结构名、记录名等。

标号名就表示一个常量或存储器地址。

2、伪指令字段这是伪指令语句不可省略的主要部分。

它们是伪指令语句要求汇编程序完成的具体操作命令。

3、操作数字段本字段是否需要，需要几个，需要什么样的操作数等都由伪指令字段中伪指令来确定。

操作数可以是一个常数、字符串、常量名、变量名、标号、一些专用的符号。

4、注释字段这是一个任选字段，它必须以分号为开始，它的作用与指令语句的注释字段相同。

二、常数、变量和标号 1、常数常数分为数值型常数和字符型常数，分别为： （1）二进制数 i i nm i b B 2⨯∑=-=（2）八进制数 i i nm i o O 8⨯∑=-=（3）十进制数 i i nmi d D 10⨯∑=-=（4）十六进制数 i i nmi h H 16⨯∑=-=（5）实数：它由整数、小数和指数3部分组成。

这是计算机中的浮点数表示法。

（6）字符串常数：用引号括起来的一个或多个字符。

这些字符以ASCII 码形式存储在内存中。

如“AB ”，在内存中就是41H 、42H 。

在程序中，常数主要出现在：（1）指令语句中源操作数中作立即数，它应与目的操作数的位数相一致，可以是8位或16位。

汇编语言书写格式
汇编语言是一种低级语言，其书写格式直接影响到程序的可读性和可维护性。

以下是汇编语言的书写格式要点：
1. 缩进：汇编语言中，缩进是非常重要的。

它有助于区分不同的指令块，也有助于使代码更易读。

建议在每个块开始时缩进4个空格。

2. 标号：标号用来标记指令块或数据块的入口点。

在汇编语言中，标号必须以英文字母或下划线开头，并且不能包含空格或其他特殊字符。

3. 注释：注释是一种非常重要的东西，它可以用来解释代码的功能，或者提供帮助信息。

注释可以放在代码的任何位置，但建议放在指令块之前，并且用分号（;）进行标记。

4. 指令格式：汇编语言的指令格式通常为操作码目标操作数，源操作数。

例如：
MOV AX, BX
其中 MOV 是操作码，AX 是目标操作数，BX 是源操作数。

通常，目标操作数在前，源操作数在后。

5. 数据定义：在汇编语言中，可以使用数据定义来定义变量和常量。

数据定义通常放在程序的开始处，并使用特定的指令进行定义。

例如：
MyVar DD 10
其中，MyVar 是变量名，DD 是定义指令，10 是变量的初始
值。

6. 控制结构：汇编语言也支持控制结构，如条件语句和循环语句。

这些语句通常使用跳转指令实现。

例如：
CMP AX, BX
JE Label
其中，CMP 指令用于比较两个操作数的大小，JE 指令用于跳转到 Label 标号处。

总之，良好的汇编语言书写格式能够提高程序的可读性和可维护性，同时也是一种编程规范的体现。

习题11.什么是汇编语言，汇编程序，和机器语言？答：机器语言是用二进制代码表示的计算机能直接识别和执行的一种机器指令的集合。

汇编语言是面向及其的程序设计语言。

在汇编语言中，用助记符代替操作码，用地址符号或标号代替地址码。

这种用符号代替机器语言的二进制码，就把机器语言编程了汇编语言。

使用汇编语言编写的程序，机器不能直接识别，要由一种程序将汇编语言翻译成机器语言，这种起翻译作用的程序叫汇编程序。

2.微型计算机系统有哪些特点？具有这些特点的根本原因是什么？答：微型计算机的特点：功能强，可靠性高，价格低廉，适应性强、系统设计灵活，周期短、见效快，体积小、重量轻、耗电省，维护方便。

这些特点是由于微型计算机广泛采用了集成度相当高的器件和部件，建立在微细加工工艺基础之上。

3.微型计算机系统由哪些功能部件组成？试说明“存储程序控制”的概念。

答：微型计算机系统的硬件主要由运算器、控制器、存储器、输入设备和输出设备组成。

“存储程序控制”的概念可简要地概括为以下几点：①计算机（指硬件）应由运算器、存储器、控制器和输入/输出设备五大基本部件组成。

②在计算机内部采用二进制来表示程序和数据。

③将编好的程序和原始数据事先存入存储器中，然后再启动计算机工作，使计算机在不需要人工干预的情况下，自动、高速的从存储器中取出指令加以执行，这就是存储程序的基本含义。

④五大部件以运算器为中心进行组织。

4.请说明微型计算机系统的工作过程。

答：微型计算机的基本工作过程是执行程序的过程，也就是CPU自动从程序存放的第1个存储单元起，逐步取出指令、分析指令，并根据指令规定的操作类型和操作对象，执行指令规定的相关操作。

如此重复，周而复始，直至执行完程序的所有指令，从而实现程序的基本功能。

5.试说明微处理器字长的意义。

答：微型机的字长是指由微处理器内部一次可以并行处理二进制代码的位数。

它决定着计算机内部寄存器、ALU和数据总线的位数，反映了一台计算机的计算精度，直接影响着机器的硬件规模和造价。

5.2 汇编语言源程序的格式在第四章介绍指令系统时曾给出若干程序举例，但是，它们仅仅是一些程序片段，并不是完整规范的汇编语言源程序。

下而给出一个比较简单，然而比较规范的汇编语言源程序。

例5.1要求将两个五字节16进制数相加，可以编写出以下汇编语言源程序。

DATA SEGMENT ；定义数据段DATA1 DB 0F8H，60H，0ACH，74H，3BH ；被加数DATA2 DB 0C1H，36H，9EH，0D5H，20H ；加数DATA ENDS ；数据段结束CODE SEGMMENT ；定义代码段ASSUME CS：CODE，DS：DA TASTART：MOV AX，DATAMOV DS，AX ；初始化DSMOV CX，5 ；循环次数送CXMOV SI，0；置SI初值为0CLC；清CF标志LOOPER：MOV AL，DATA2[SI]；取一个字节加数ADC DA TA1[SI]，AL；与被加数相加INC SI；SI加1DEC CX；CX减1JNZ LOOPER；若不等于0，转LOOPERMOV AH，4CHINT21H；返回DOS CODE END；代码段结束END START；源程序结束5.2.1 分段结构由上面的例子可以看出，汇编语言源程序的结构是分段结构形式，一个汇编语言源程序由若干段(SEGMENT)组成，每个段以SEGMENT语句开始，以ENDS语句结束。

整个源程序的结尾是END语句。

这里所说的汇编语言源程序中的段与前面讨论的CPU管理的存储器的段，既有联系，又在概念上有所区别。

我们已经知道，微处理器对存储器的管理是分段的，因而，在汇编语言程序中也要求分段组织指令、数据和堆栈，以便将源程序汇编成为目标程序后，可以分别装入存储器的相应段中。

但是，以8086/8088 CPU为例，它有四个段寄存器(CS，ES，SS和DS)，因此CPU对存储器按照四个物理段进行管理，即数据段，附加段，堆栈段和代码段。

第一章1.1 解：五代，详细见书1.2 解：微型计算机：以大规模、超大规模集成电路为主要部件，以集成了计算机主要部件——控制器和运算器的微处理器为核心，所构造出的计算机系统。

PC机：PC（Personal Computer）机就是面向个人单独使用的一类微机。

单片机：用于控制的微处理器芯片，内部除CPU外还集成了计算机的其他一些主要部件，如：ROM、RAM、定时器、并行接口、串行接口，有的芯片还集成了A/D、D/A转换电路等。

数字信号处理器DSP：主要面向大流量数字信号的实时处理，在宿主系统中充当数据处理中心，在网络通信、多媒体应用等领域正得到越来越多的应用1.3 解：微机主要有存储器、I/O设备和I/O接口、CPU、系统总线、操作系统和应用软件组成，各部分功能如下：CPU：统一协调和控制系统中的各个部件系统总线：传送信息存储器：存放程序和数据I/O设备：实现微机的输入输出功能I/O接口：I/O设备与CPU的桥梁操作系统：管理系统所有的软硬件资源1.4 解：系统总线：传递信息的一组公用导线，CPU通过它们与存储器和I/O设备进行信息交换。

好处：组态灵活、扩展方便三组信号线：数据总线、地址总线和控制总线。

其使用特点是：在某一时刻，只能由一个总线主控设备来控制系统总线，只能有一个发送者向总线发送信号；但可以有多个设备从总线上同时获得信号。

1.5解：（1）用于数值计算、数据处理及信息管理方向。

采用通用微机，要求有较快的工作速度、较高的运算精度、较大的内存容量和较完备的输入输出设备，为用户提供方便友好的操作界面和简便快捷的维护、扩充手段。

（2）用于过程控制及嵌人应用方向。

采用控制类微机，要求能抵抗各种干扰、适应现场的恶劣环境、确保长时间稳定地工作，要求其实时性要好、强调其体积要小、便携式应用强调其省电。

1.6 解：1.7 解：I/O通道：位于CPU和设备控制器之间，其目的是承担一些原来由CPU处理的I/O任务，从而把CPU从繁杂的I/O任务中解脱出来。
