土石坝介绍第一节概述土石坝是指由当地土料、石料或混合料，经过抛填、辗压方法堆筑成的挡水坝。
土坝当坝体材料以土和砂砾为主时，称土坝；堆石坝以石渣、卵石、爆破石料为主时，称堆石坝；土石混合坝当两类材料均占相当比例时，称土石混合坝。
由于筑坝材料主要来自坝区，因而也称当地材料坝。
土石坝得以广泛应用和发展的主要原因是：（1）可以就地取材，节约大量水泥、木材和钢材，几乎任何土石料均可筑坝。
（2）能适应各种不同的地形、地质和气候条件。
（3）大功率、多功能、高效率施工机械的发展，提高了土石坝的施工质量，加快了进度，降低了造价，促进了高土石坝建设的发展。
（4）岩土力学理论、试验手段和计算技术的发展，提高了大坝分析计算的水平，加快了设计进度，进一步保障了大坝设计的安全可靠性。
（5）高边坡、地下工程结构、高速水流消能防冲等设计和施工技术的综合发展，对加速土石坝的建设和推广也起了重要的促进作用。
一、土石坝的特点和设计要求（1）稳定方面。
土石坝不会产生水平整体滑动。
土石坝失稳的形式，主要是坝坡的滑动或坝坡连同部分坝基一起滑动。
（2）渗流方面。
土石坝挡水后，在坝体内形成由上游向下游的渗流。
渗流不仅使水库损失水量,还易引起管涌、流土等渗透变形。
坝体内渗流的水面线叫做浸润线。
浸润线以下的土料承受着渗透动水压力，并使土的内磨擦角和粘结力减小，对坝坡稳定不利。
（3）冲刷方面。
土石坝为散粒体结构，抗冲能力很低；工程措施：①在土石坝上下游坝坡设置护坡，坝顶及下游坝面布置排水措施，以免风浪、雨水及气温变化带来有害影响；②坝顶在最高库水位以上要留一定的超高，以防止洪水漫过坝顶造成事故；③布置泄水建筑物时，注意进出口离坝坡要有一定距离，以免泄水时对坝坡产生淘刷。
（4）沉陷方面。
由于土石料存在较大的孔隙，且易产生相对的移动，在自重及水压力作用下，会有较大的沉陷。
为防止坝顶低于设计高程和产生裂缝，施工时应严格控制碾压标准并预留沉陷量，使竣工时坝顶高程高于设计高程。
第三节 土石坝的渗流分析一、渗流分析的目的1) 确定浸润线的位置； 2) 确定坝体和坝基的渗流量； 3) 确定渗流逸出区的渗透坡降。
二、渗流分析方法常用的渗流分析方法：流体力学方法、水力学方法、流网法和试验法。
三、水力学方法水力学方法基本假定: 均质, 层流, 稳定渐变流。
1）渗流计算的基本公式图4－19表示一不透水地基上的矩形土体，土体渗透系数为k ，应用达西定律和假定，全断面内的平均流速v 等于：dxdykv -= （4-8） 设单宽渗流量为q ，则：dx dykyvy q -== （4-9）将上式分离变量后，从上游面（x=0，y=H 1）至下游面（x=L ，y=H 2）积分，得：L kqH H 22221=- 即： LH H k q 2)(2221-= （4-10）若将式（5-9）积分限改为：x 由0至x ，y 由H 1至y ，则得浸润线方程：xy H k q 2)(221-=即： x kqH y 221-= （4-11） 2）水力学法渗流计算用水力学法进行土坝渗流分析时，关键是掌握两点：一是分段，根据筑坝材料、坝体结构及渗流特征，把复杂的土坝形状通过分段，划分为几段简单的形状。
二是连续，渗流经上游面渗入、下游面渗出，通过坝体各段渗流量相等。
以此建立各段渗流之间的联系。
一、不透水地基上土坝的渗流计算 （一）均质土坝的渗流计算1．下游有水而无排水设备或有贴坡排水的情况如图4－20所示，可将土石坝剖面分为三段，即：上游三角形段AMF 、中间段AFB″B′以及下游三角形B″B′N。
根据流体力学原理和电模拟试验结果，可将上游三角形段AMF 用宽度为△L 的矩形来代替，这一矩形EAFO 和三角形AMF 渗过同样的流量q ，消耗同样的水头。
△L 值可用下式计算： 11121H m m L +=∆ （4-12）式中：m 1为上游边坡系数，如为变坡可采用平均值。
于是可将上游三角形和中间段合成一段EO B″B′,根据式(4-10），可求出通过坝身段的渗流量为：L H a H k q '+-=2])([220211 （4-13）式中：a 0 为浸润线逸出点距离下游水面的高度；H 2 为下游水深；L '为EO B″B′的底宽，见图5-20。
第一章课程设计目的课程设计包括土石坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。
学会融会贯通“水工建筑物”课程所学专业理论知识，完成土石坝较完整的设计计算过程，以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。
培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
提高查阅和应用参考文献和资料的能力。
第二章课程设计题目描述和要求（一）课程设计题目描述1、流域概况及枢纽任务某水库枢纽位于某河上游，全河流域面积5863km2，流向自西向东，干流的平均比降为2%--3%。
流域内多石山，小部分为丘陵，水土流失不严重。
本枢纽工程是以发电为主兼顾灌溉和供水的综合利用工程，水库的总库容为1450万m3，发电引水高程为197.5m，最大引水流量为73m3/s，发电装机容量3万kW。
灌溉下游左岸耕地2.3万m2，灌溉最大引水流量35m3/s，引水高程202.5m。
2、地形地质坝址处的岩体可大致分为新鲜岩石、弱风化、强风化及河床卵石覆盖层。
河槽高程为181.8m，河槽处卵石覆盖层为4m，强风化层厚度为3m，弱风化层厚度为6m，基岩岩体较完整，无特殊不利地质构造。
两岸风化较深呈带状，覆盖层较少，厚度一般地2---3m ，强风化层厚1—2m，弱风化层厚度为5－8m，坝址两岸均为花岗岩，岩石坚硬，裂隙不发育。
3、建筑材料粘土料、砂料、石料在坝址上、下游均有，坝址下游5公里以内砂储量丰富，可供建筑使用。
土石料计算参数粘土18.7 28 e=0.65 18 15 3.6⨯10-4砂砾料19.5 19 n=25% 35 0 6.0⨯10-2土石料20 22 e=0.45 27 10 1.8⨯10-3堆石料22 15 n=25% 38 04、水文坝址以上控制集雨面积128km2，多年平均流量3.5m3/s，平均年径流量9776.2 m3。
第三节土石坝的渗流分析土石坝是一种常见的水工结构，用于拦截水流，形成水库储存水资源。
而土石坝在水库的稳定性和安全性方面的最关键问题之一就是渗流问题。
土石坝的渗流分析是为了确定渗流路径和渗流量，从而评估土石坝的稳定性。
土石坝渗流分析的基本理论是达西定律和渗流理论。
根据这两个理论，土石坝的渗流规律可以用渗流方程描述：Q=K×A×i其中，Q是坝体中的渗流量，K是渗透系数，A是渗透面积，i是渗透坡度。
渗透系数是描述土体渗透性质的重要参数，可以通过实验或采样测试得到。
渗透面积是指单位时间内的水流面积，可以通过计算得到。
渗透坡度是指单位长度内的水头差，可以通过坝体的水头测量得到。
土石坝的渗流分析可分为两种情况：一种是均匀渗流情况，另一种是非均匀渗流情况。
对于均匀渗流情况，可以通过渗透方程计算渗流量。
首先需要确定渗透系数，可以采用实验数据或经验公式计算。
然后确定渗透面积和渗透坡度，可以通过坝体的几何和水头测量来计算。
最后代入渗透方程计算出渗流量。
对于非均匀渗流情况，渗流路径复杂，需要进行更详细的分析。
可以采用有限元或有限差分等数值方法进行渗流分析。
首先需要建立坝体的几何模型，包括土石的分层结构、渗透性质等。
然后根据渗透方程和边界条件进行数值计算，得到各点的水头和渗流量分布。
通过分析水头和渗流量的分布，可以评估渗流路径和渗流量，为土石坝的稳定性和安全性评估提供依据。
总之，土石坝的渗流分析是土石坝设计和安全评估的重要内容。
通过理论分析和数值计算，可以得到土石坝的渗流路径和渗流量，评估土石坝的稳定性和安全性，为工程设计和运行提供科学依据。
同时，渗流分析还可以指导渗流控制和排水措施的设计，提高土石坝的渗流性能。

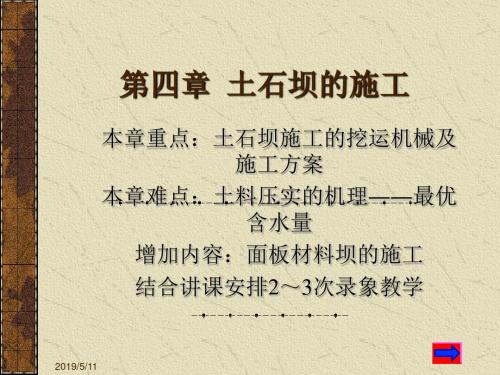

第四章土石坝工程第四章土石坝工程本章重点：①料场规划内容和选用的原则；②土方工程挖运机械的类型及适用条件；③挖运机械配套方案的选择与计算；④坝面作业有的关问题；⑤土石坝施工的质量控制。
其中④、⑤是本章的重点和难点。
第一节土石料场的规划本节重点了解料场规划的内容和选用的基本原则。
料场的规划分为时间上的规划、空间上的规划、质与量的规划等。
一、时间上的规划所谓时间规划,就是要考虑施工强度和坝体填筑部位的变化。
随着季节及坝前蓄水情况的变化,料场的工作条件也在变化。
在用料规划上应力求做到上坝强度高时用近料场,低时用较远的料场,使运输任务比较均衡。
对近料和上游易淹的料场应先用,远料和下游不易淹的料场后用；含水量高的料场旱季用,含水量低的料场雨季用。
在料场使用规划中,还一部分近料场供合龙段填筑和拦洪渡汛高峰强度时使用。
此外,还应对时间和空间否则会产生事与愿违的后果。
二、空间上的规划所谓空间规划,系指对料场位置、高程的恰当选择,合理布置。
土石料的上坝运距尽可能短些,高程上有利于重车下坡,减少运输机械功率的消耗。
近料场不应因取料影响坝的防渗稳定和上坝运输；也不应使道路坡度过陡引起运输事故。
坝的上下游、左右岸最好都选有料场,这样有利于上下游左右岸同时供料,减少施工干扰,保证坝体均衡上升。
用料时原则上应低料低用,高料高用,当高料场储量有余裕时,亦可高料低用。
同时料场的位置应有利于布置开采设备、交通及排水通畅。
对石料场尚应考虑与重要建筑物、构筑物、机械设备等保持足够的防爆、防震安全距离。
三、质与量上的规划料场质与量的规划,是料场规划最基本的要求,也是决定料场取舍的重要因素。
在选择和规划使用料场时,应对料场的地质成因、产状、埋深、储量以及各种物理力学指标进行全面勘探和试验。
勘探精度应随设计深度加深而提高。
在施工组织设计中,进行用料规划,不仅应使料场的总储量满足坝体总方量的要求,而且应满足施工各个阶段最大上坝强度的要求。
料尽其用,充分利用永久和临时建筑物基础开挖碴料是土石坝料场规划的又一重要原则。
第四章土石坝设计第一节概述一、土石坝类型（一）碾压式土石坝根据坝体横断面的防渗材料及其结构，辗压式土石坝分为以下三类：1. 均质坝坝体的绝大部分是由大体上均一的土料组成。
2. 分区坝坝体由土质防渗体及若干透水性不同的土料分区所构成，其中土质防渗体设在坝体中部或稍向上游倾斜的称为心墙坝或斜心墙坝，设在坝体上游面或接近上游面的称为斜墙坝。
此外，还有其它形式的分区坝，如上游断面为防渗土料、下游断面为透水料；由坝中心向外壳透水性逐渐增大的分区坝等。
3. 人工防渗材料坝坝的防渗体由沥青混凝土、钢筋混凝土或其他人工材料组成，而其余部分由土石料构成。
其中防渗体在上游面的称为面板坝，防渗体在坝体中央的称为心墙坝。
沥青混凝土防渗体也可做成斜心墙。
震动辗的发明和应用极大地提高了坝体质量、目前大都采用碾压式土石坝。
本章以后所提到的土石坝指的就是这种坝型。
（二）水中填土坝在坝的填筑面筑畦埂，分成若干畦块，向畦块内灌水深几十厘米，然后向水中填土，填土厚度约为水深的2.5~4倍。
由运输工具压实或用拖拉机专门碾压。
所用土料宜为结块的但易于湿化崩解的，黄土类土及含砾风化粘性土最适宜。
筑这种坝应有充足的水源，每立方米填土需水约1m3。
与碾压坝相比，水中填土坝可省去碾压设备，对土料含水量限制不严，小雨可以施工，故填土单价较低，施工速度较快。
但填土干容重较低，孔隙压力较高，施工期对坝坡稳定不利。
故施工速度也受到一定限制，坝坡较平缓，工程量比碾压式坝大些。
对于高坝，应仔细研究，并与碾压式坝作经济比较然后选定。
水中填土坝一般采用均质坝。
如果坝址有多种土料，亦可采用多种土质坝，在坝壳部位填筑抗剪强度高的砂卵石、风化岩块或开挖基础和泄水建筑物的石渣，而将水中填土限制在心墙或斜墙部位。
这种坝型目前已较少采用。
（三）水力冲填坝在坝的填筑面上下游边筑围埂，把泥浆输送到围埂形成的沉淀池内，泥浆经脱水固结，形成均匀密实的坝体，称为水力冲填坝。
自流式冲填坝是将坝两岸高处的黄土或砾质风化土用水枪冲成泥浆，自流入沉淀池，我国俗称水坠坝。
