盾构掘进检验批质量验收记录
编号：表G2-56
填表说明
主控项目
1、盾构掘进的工作面压力，必须通过试掘进确定，推进的速度应均匀、适量，管片安装及注浆应符合设计要求
检查方法：观察、检查施工量测记录。
检查数量：全数检查。
2、盾构掘进应严格控制线路中线的平面位置和高程，发现偏离应逐步纠正，不得猛纠硬调。
检查方法：量测、检查施工记录。
检查数量：每环检查。
一般项目
1、盾构掘进应做好施工纪录，监控体系应健全。
检查方法：检查施工记录。
检查数量：全数检查。

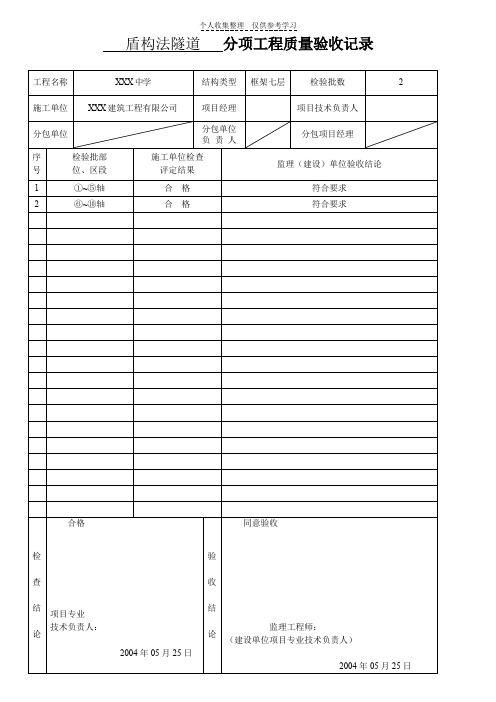

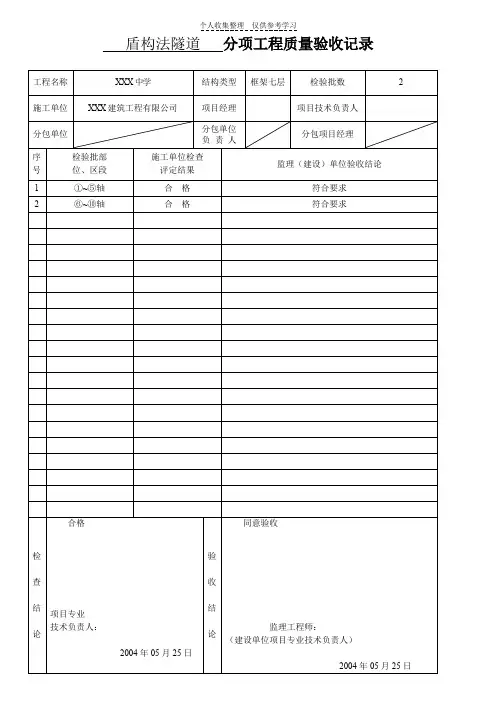

盾构法隧道分项工程质量验收记录工程名称XXX中学结构类型框架七层检验批数 2 施工单位XXX建筑工程有限公司项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论1 ①~⑤轴合格符合要求2 ⑥~⑩轴合格符合要求检查结论合格项目专业技术负责人：2004年05月25日验收结论同意验收监理工程师：（建设单位项目专业技术负责人）2004年05月25日盾构法隧道检验批质量验收记录表GB50208-2002010511 ０１单位（子单位）工程名称XXX中学分部（子分部）工程名称地下防水子分部验收部位①~⑤轴施工单位XXX建筑工程有限公司项目经理xxx分包单位分包项目经理施工执行标准名称及编号地下防水施工工艺标准XDQB2002—TJ017施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 防水材料质量设计要求√符合要求2 管片抗压、抗渗设计要求√一般项目1 隧道渗漏水量第5.4.10条√符合要求2 管片拼装接缝设计要求√3 螺栓安装及防腐第5.4.12条√施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目满足施工规范规定要求。
项目专业质量检查员：2004年8月18日监理（建设）单位验收结论合格专业监理工程师：（建设单位项目专业技术负责人）：2004年8月18日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准，加△表示超出国家标准。
盾构隧道检验批质量验收记录项目名称：盾构隧道工程项目编号：XX-XXX-XXX一、工程概况：本次工程为盾构隧道工程，总长1000米，设计要求为直径10米，设计长度1000米。
二、工程主要材料：1.盾构机：型号XX，参数XX，生产厂家XX2.盾构参数：直径10米，长度1000米3.隧道衬砌：混凝土材料，强度等级为C30，配合比为X:Y:Z4.隧道支撑：钢支撑，规格材质为XX三、质量验收内容：本次质量验收主要包括盾构机工程质量验收和隧道衬砌工程质量验收两部分。
四、盾构机工程质量验收：1.盾构机型号、参数确认：确认盾构机型号、参数是否符合设计要求，包括盾构机直径、长度等。
2.盾构机生产厂家确认：确认盾构机生产厂家是否具备相关生产能力和资质。
3.盾构机操作操作人员配备：确认盾构机操作人员是否具备相关技能和证书。
4.盾构机施工过程控制：对盾构机施工过程进行监控和检查，确保其符合施工规范和要求。
5.盾构机相关设备检验：对盾构机的各项设备进行检验，包括导向系统、推进机构、注浆系统等。
五、隧道衬砌工程质量验收：1.隧道衬砌施工方案确认：确认隧道衬砌施工方案是否符合设计要求和相关规范。
2.隧道衬砌施工过程监控：对隧道衬砌施工过程进行监控和检查，确保其符合施工规范和要求。
3.隧道衬砌材料确认：确认隧道衬砌所使用材料是否符合设计要求和相关规范。
4.隧道衬砌施工质量检验：对隧道衬砌质量进行抽检，包括衬砌厚度、强度等指标。
5.隧道衬砌施工质量验收：对隧道衬砌施工质量进行验收，确保其符合设计要求和相关规范。
六、质量验收结果：经过对盾构机工程和隧道衬砌工程的质量验收，符合设计要求和相关规范，验收合格。
七、存在问题及处理措施：1.盾构机操作人员中有部分人员相关证书过期，需重新培训和考取证书。
2.隧道衬砌部分区域衬砌厚度不符合设计要求，需重新施工。
3.盾构机工程设备部分存在故障，需对故障设备进行维修或更换。
八、质量验收结论：本次盾构隧道工程的质量验收合格，但存在部分问题需要进行处理和整改。
C7 陕西省建设工程施工质量验收技术资料统一用表检验批质量验收记录表盾构隧道检验批质量验收记录陕ZJP-010*******陕西省建设工程质量安全监督总站编印编制说明：一、验收依据1、《建筑工程施工质量验收统一标准》GB 50300-20132、《地下防水工程质量验收规范》GB 50208-2011二、规范摘要《地下防水工程质量验收规范》GB 50208-20113.0.13地下防水工程的分项检验批和抽样数量应符合下列规定：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工划分检验批。
2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。
3）排水工程和注浆工程应各为一个检验批4）各检验批的抽样检验数量：细部构造为全数检查，其他均应符合规范规定6.3.10盾构隧道分项工程检验批的抽样数量，应按每连续5环抽查1环，且不得少于3环。
《建筑工程施工质量验收统一标准》GB 50300-20133.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9的要求主控项目：1、盾构隧道衬砌所用防水材料必须符合设计要求。
检验方法：检验产品合格证、产品性能检测报告、计量措施和材料进场检验报告。
2、钢筋混凝土管片的抗压强度和抗渗性能必须符合设计要求。
检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。
3、盾构隧道衬砌的渗漏水量必须符合设计要求。
检验方法：观察检查和检查渗漏水检测记录。
一般项目：1、管片接缝密封垫及其沟槽的断面尺寸应符合设计要求。
检验方法：观察检查记录和检查隐蔽工程验收记录。
2、密封垫在沟槽内应套箍和粘接牢固，不得歪斜、扭曲。
检验方法：观察检查。
3、管片嵌缝槽的深度比及断面的构造形式、尺寸应符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
4、嵌缝材料嵌填应密实、连续、饱满、表面平整、密贴牢固。
盾构法隧道检验批质量验收记录
(GB50208-2002)表 5.4 编号：010511□□□
010511□□□说明
注：每连续20环抽查1处，每处为一环，且不得少于3处。
主控项目
5.4.8盾构法隧道采用防水材料的品种、规格、性能必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
5.4.9钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求。
检验方法：检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告。
一般项目
5.4.10隧道的渗漏水量应控制在设计的防水等级要求范围内。
衬砌接缝不得有线流和漏泥砂现象。
检验方法：观察检查和渗漏水量测。
5.4.11管片拼装接缝防水应符合设计要求。
检验方法：检查隐蔽工程验收记录。
5.4.12环向及纵向螺栓应全部穿进并拧紧，衬砌内表面的外露铁件防腐处理应符合设计要求。
检验方法：观察检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
盾构法隧道检验批质量验收记录一、工程概况二、施工单位和监理单位本工程的施工单位为XX公司，监理单位为XX公司，他们分别负责施工和质量监督检验。
三、施工工艺及技术流程本工程采用盾构法进行施工，主要工序包括盾构切割及推进、洞身开挖和衬砌施工、环片安装和隧道围岩支护。
具体的施工工艺和技术流程如下：1.盾构切割及推进：盾构机掘进采用机械切割，盾构刀盘采用XX材质，通过液压系统驱动切割机的旋转，实现切割。
切割过程中需要保证刀盘的正常运转，并及时清理切割出的土屑。
2.洞身开挖和衬砌施工：盾构机在推进过程中同时开挖洞身，采用密闭结构。
开挖后，进行人工清理，确保洞身的干净。
然后进行衬砌施工，采用XX材料，通过螺旋输送机将混凝土输送到模具内，然后进行振捣。
衬砌完成后，进行养护。
3.环片安装：在衬砌完成并养护完毕后，进行环片的安装。
环片采用XX材料制作，通过专用设备安装到洞身内。
安装过程中需保证环片的准确位置和稳固性。
4.隧道围岩支护：隧道围岩采用XX方式进行支护，包括喷锚和钢筋混凝土喷涂。
通过围岩支护，保证隧道的整体稳定性和安全性。
四、质量验收内容1.盾构切割质量验收：检查切割出的断面是否光滑整齐，无明显划痕、裂缝等缺陷。
2.洞身开挖质量验收：检查洞身开挖的垂直度、水平度，是否符合设计要求。
3.衬砌施工质量验收：检查衬砌的厚度、平整度、垂直度等，是否符合设计要求。
4.环片安装质量验收：检查环片的准确性和稳固性，是否保证洞身的密闭性和安全性。
5.隧道围岩支护质量验收：检查围岩支护的均匀性、牢固性和地质稳定性，是否能够保证隧道的整体安全性。
五、质量验收结果根据对以上质量验收内容的检查和核实，得出以下结果：1.盾构切割质量验收：切割质量符合设计要求，断面光滑整齐，无明显缺陷。
2.洞身开挖质量验收：洞身开挖垂直度、水平度符合设计要求，洞身整体形状良好。
3.衬砌施工质量验收：衬砌的厚度、平整度、垂直度符合设计要求，衬砌质量达到预期要求。
盾构法隧道检验批质量验收记录表
GB50208-2002
盾构法隧道检验批质量验收记录
(GB50208-2002)表5.4 编号：010511□□□
010511□□□说明
注：每连续20环抽查1处，每处为一环，且不得少于3处。
主控项目
5.4.8 盾构法隧道采用防水材料的品种、规格、性能必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。
5.4.9 钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求。
检验方法：检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告。
一般项目
5.4.10 隧道的渗漏水量应控制在设计的防水等级要求范围内。
衬砌接缝不得有线流和漏泥砂现象。
检验方法：观察检查和渗漏水量测。
5.4.11 管片拼装接缝防水应符合设计要求。
检验方法：检查隐蔽工程验收记录。
5.4.12 环向及纵向螺栓应全部穿进并拧紧，衬砌内表面的外露铁件防腐处理应符合设计要求。
检验方法：观察检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
盾构推进及管片拼装工程检验批质量验收记录一、工程概述盾构推进及管片拼装工程是地铁或隧道工程中常见的一项施工工作。
盾构推进是指利用盾构机进行地下隧道的开挖和推进工作，而管片拼装是将预制的混凝土管片进行组装和连接，形成隧道壁体的工作。
质量验收记录是对盾构推进及管片拼装工程质量进行检查和确认的记录，以确保工程的质量符合设计要求和相关规范。
二、检验批质量验收记录内容1.工程基本信息：包括工程名称、工程地点、工程单位、技术负责人等。
2.检验批信息：包括检验批编号、施工单位、检查日期等。
3.施工前准备：记录施工前的准备工作，如检查设备设施的完好性、检查操作人员的资质和培训情况等。
4.盾构推进作业记录：记录盾构机的推进情况，包括推进速度、进尺长度、土压力、注浆情况等，以及各种传感器和测量仪器的数据记录。
5.盾构机设备检查记录：检查和记录盾构机的各项设备和系统是否正常运行，如刀盘、液压系统、电气系统等。
6.管片拼装质量记录：记录管片拼装的质量情况，包括管片尺寸、表面平整度、连接处的密实程度等。
8.施工现场状况记录：记录施工现场的安全和卫生状况，包括通风情况、防护设施使用情况、安全措施是否到位等。
9.施工质量检验记录：记录施工过程中进行的质量检验情况，包括土质检测、混凝土强度检测、管片尺寸检测等。
10.施工问题整改记录：记录施工中出现的质量问题，并进行整改和处理的情况。
11.施工人员签字确认：记录各个施工工序的质量检查人员和监理人员的签字确认，以表示对工程质量的认可。
三、总结盾构推进及管片拼装工程的质量验收记录是对工程质量进行全面检查和确认的重要文件，可以准确记录和反映工程的施工质量和进度情况。
通过严格监督和执行验收记录，可以确保工程达到设计要求和相关规范，并提高工程的质量和安全水平。
因此，在施工过程中，要重视和认真填写质量验收记录，及时发现和解决问题，确保工程的顺利进行和质量。

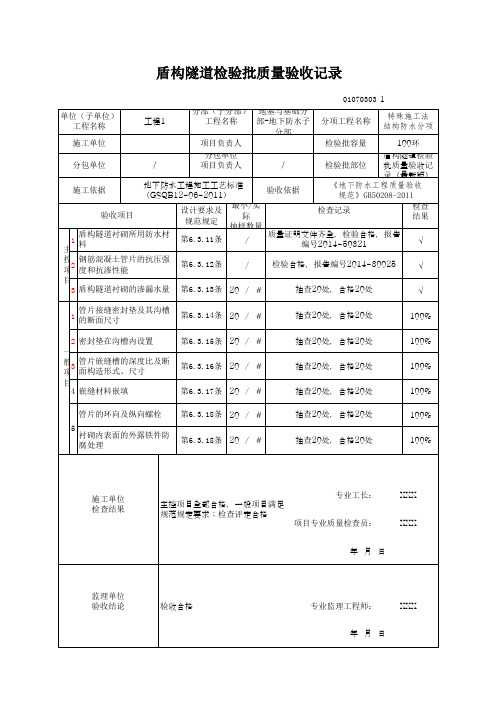

盾构隧道检验批质量验收记录
注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明
一、填写依据
1 《地下防水工程质量验收规范》GB50208-2011。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
对分项工程检验批及抽样数量的规定如下：
1 主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批。
2 特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。
3 排水工程和注浆工程应各为一个检验批。
4 各检验批的抽样检验数量：细部构造应为全数检查，其他均应符合本规范的规定。
三、GB50208-2011规范摘要
主控项目
6.3.11 盾构隧道衬砌所用防水材料必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。
6.3.12 钢筋混凝土管片的抗压强度和抗渗性能必须符合设计要求。
检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。
6.3.13 盾构隧道衬砌的渗漏水量必须符合设计要求。
检验方法：观察检查和检查渗漏水检测记录。
一般项目
6.3.14 管片接缝密封垫及其沟槽的断面尺寸应符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
6.3.15 密封垫在沟槽内应套箍和粘结牢固，不得歪斜、扭曲。
检验方法：观察检查。
6.3.16 管片嵌缝槽的深度比及断面构造形式、尺寸应符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录。
6.3.17 嵌缝材料嵌填应密实、连续、饱满、表面平整、密贴牢固。
检验方法：观察检查和检查隐蔽工程验收记录。
6.3.18 管片的环向及纵向螺栓应全部穿进并拧紧；衬砌内表面的外露铁件防腐处理应符合设计要求。
检验方法：观察检查。
