电力电缆绝缘缺陷检测方法分析

高压电力电缆绝缘测试与分析在现代工业生产和日常生活中，电力已经成为了重要的组成部分。

高压电力电缆作为电力传输的重要组件，其运行的稳定性和安全性至关重要。

然而，由于电缆长期运行后绝缘受损、老化、缺陷等问题，可能会导致电缆系统出现故障，甚至引发火灾等安全隐患。

因此，对高压电力电缆的绝缘进行测试和分析，是保障电力传输安全的重要环节。

一、高压电力电缆绝缘测试方法1. 介电强度测试介电强度是指电绝缘材料在电压作用下的极限电场强度。

介电强度测试使用高电压进行，能够检测电缆绝缘是否满足工作电压下的使用条件。

测试时需要使用专业的介电强度仪器，按照相关标准进行测试。

测试完成后，应根据测试结果确定是否需要进行绝缘修补或更换。

2. 直流电阻测试直流电阻测试可以检测电缆绝缘的导电性能。

测试时需要将电缆两端接地，在一定的直流电压下对电缆绝缘进行测试。

测试结果可以评估电缆绝缘的老化情况。

当测试结果显示电缆绝缘电阻偏低时，说明电缆绝缘存在老化等问题。

此时应及时对电缆进行绝缘修复或更换。

3. 介质损耗测试介质损耗测试能够检测电缆绝缘中的局部缺陷。

测试时需要使用高频电压，根据电缆流经电容的损耗情况评估电缆绝缘的质量。

此方法能够检测到细微的缺陷，但是测试过程复杂，需要专业的测试设备和技术支持。

二、绝缘测试结果分析在进行高压电力电缆绝缘测试后，需要对测试结果进行分析，评估电缆的安全性和可靠性。

常见的绝缘测试结果分析方法包括：1. 绝缘电阻分析通过对电缆绝缘电阻值进行分析，可以判断电缆绝缘是否老化、是否存在缺陷。

当电阻值偏低时，说明电缆绝缘出现了局部损伤或老化，需及时对其进行处理。

绝缘电阻值远大于设计标准时，可以说明电缆绝缘质量良好。

2. 介质损耗分析介质损耗分析能够检测细微的电缆绝缘缺陷，判断绝缘是否完好。

缺陷越小，介质损耗值越小。

当介质损耗值偏高时，则说明电缆绝缘存在问题，需要进一步测试和分析。

3. 介电强度分析利用介电强度测试结果，可以判断电缆绝缘在工作电压下的使用安全性。

电力电缆检测项目研究及检测方法电力电缆是输电和配电系统中不可或缺的关键组成部分，负责将电能从发电厂输送到用户终端。

由于长期使用和环境因素等原因，电力电缆存在一定的老化和故障风险。

对电力电缆进行定期的检测和维护是至关重要的。

针对电力电缆的检测项目研究，主要包括以下几个方面：电缆绝缘电阻测试、电缆局放检测、电缆介质损耗角正切测试、电缆接头测试、电缆绝缘损坏位置定位等。

1. 电缆绝缘电阻测试：通过测量电缆绝缘的电阻值，判断电缆绝缘状态是否正常。

绝缘电阻的值越大，说明电缆的绝缘性能越好。

常用的测试方法有直流绝缘电阻测试和交流绝缘电阻测试。

2. 电缆局放检测：通过检测电缆在运行过程中的放电现象来评估电缆的绝缘状态。

局放电是指电缆绝缘中存在的缺陷或局部损坏产生的局部放电现象。

常用的检测方法有部分放电测量、超声波检测和热红外检测。

3. 电缆介质损耗角正切测试：通过检测电缆绝缘材料的损耗角正切值，评估绝缘材料的损耗性能。

损耗角正切值越小，说明绝缘材料的损耗性能越好。

4. 电缆接头测试：电缆接头是电力电缆中最容易出现故障的部分，因此对接头进行定期测试是必要的。

常用的接头测试方法有超声波检测、绝缘电阻测量和放电测量等。

5. 电缆绝缘损坏位置定位：当电缆发生故障时，精确定位故障位置对于维修非常重要。

常用的定位方法有时间域反射法、频域反射法和电缆反射法等。

电力电缆的检测方法主要包括实地测试和实验室测试两种。

实地测试是指在现场对电缆进行检测，直接评估其运行状态和绝缘性能；实验室测试是在实验室中对电缆进行各项指标的检测，更加详细和准确。

电力电缆的检测项目研究及检测方法对确保电力输配系统的安全稳定运行至关重要。

通过合理选择适当的检测方法，可以及早发现电缆的故障和损坏，采取相应的维修措施，确保电力系统的可靠性和安全性。

浅谈电力电缆的故障分析及检测方法电力电缆是输送大功率电能的主要设备之一，其正常运行对于电网的稳定运行和电能的供应至关重要。

电力电缆在长时间的使用过程中，由于各种原因可能会出现故障，如绝缘破损、接头接触不良等，这些故障不仅会导致电能的损失，还可能引起火灾、事故等安全隐患。

必须对电力电缆进行及时的故障分析和检测，以保证电缆线路的安全运行。

一、电力电缆的故障分析1. 接头接触不良电缆接头是连接电缆线路与设备的重要环节，其接触不良会导致电阻增加，引起局部发热，甚至引发火灾。

接头接触不良的原因有接头材质不合格、施工不规范等。

对于接触不良的故障，可以通过检测电缆接头的温升来判断是否存在故障。

2. 绝缘破损电力电缆的绝缘材料通常是聚乙烯、交联聚乙烯等，长时间的运行可能会引起绝缘老化、破损等问题。

绝缘破损会导致电缆的局部绝缘性能下降，容易形成局部放电，进一步破坏绝缘层，造成电能损失、局部发热等问题。

对于绝缘破损的故障，可以通过检测局部放电的信号来判断是否存在问题。

3. 金属外护层损伤电力电缆的金属外护层通常是铅护套、铜护套等，用于防止电缆绝缘层的机械损伤和外界环境的侵蚀。

金属外护层也可能因为外力撞击、腐蚀等原因而损伤，导致电缆的绝缘层暴露在外。

金属外护层损伤会导致电缆的绝缘层易受损，并可能引起漏电、短路等故障。

对于金属外护层损伤的故障，可以通过对电缆的外观检查和测试测量电缆的绝缘电阻来判断是否存在问题。

二、电力电缆的故障检测方法1. 红外热像仪检测红外热像仪可以通过对电力电缆进行红外辐射图像的拍摄和分析，来检测电缆的接头、绝缘破损、金属外护层损伤等故障。

因为这些故障会产生不同的温升，通过红外热像仪可以清楚地观察到故障部位的温度异常情况。

2. 局部放电检测局部放电是电力电缆存在故障时产生的，对其进行检测可以判断电缆绝缘的性能是否正常。

常用的局部放电检测方法包括超声波检测和电磁波检测。

超声波检测可以通过探测仪器发出声波信号，来判断电缆绝缘层的破损情况；电磁波检测可以通过对电缆周围的电场和磁场进行检测，来判断放电情况。

高压电力电缆试验方法与检测技术分析高压电力电缆是输送大电流、高压电能的重要设备，其质量直接关系到电网的安全稳定运行。

为了确保高压电力电缆的安全可靠运行，必须对其进行严格的试验与检测，以保证其质量符合标准要求。

本文将对高压电力电缆试验方法与检测技术进行分析，探讨如何有效地进行电缆试验与检测，以确保电缆质量。

一、高压电力电缆试验方法1. 绝缘电阻试验绝缘电阻试验是电缆试验中的一项重要内容，用以检测电缆的绝缘是否完好。

试验时将两端接地的电缆加入一定电压，通过测试仪器来检测电缆的绝缘电阻值。

绝缘电阻试验的结果反映了电缆的绝缘状态，可以及时了解是否存在绝缘破损或老化等问题，为后续的维护工作提供参考依据。

2. 高压测试高压测试是对电缆绝缘强度的测试，目的在于检测电缆是否能够承受正常运行时的额定电压和瞬态过电压等。

在高压测试中，通过给电缆施加耐压值，来检测电缆是否存在跳闸、击穿等问题。

高压测试对于保证电缆的安全运行至关重要，各种不同材质的电缆在进行高压测试时，需根据具体情况确定电缆的耐压值。

3. 介质损耗角正切试验介质损耗角正切试验是对电缆绝缘材料进行检测的一种重要方法。

通过测试电缆在额定电压下的介质损耗因数和介质损耗角正切值，来判断电缆的绝缘性能。

介质损耗角正切试验可以帮助发现电缆绝缘材料是否存在老化、潮湿等问题，从而判断电缆的可靠性。

4. 交联度测试对于交联电力电缆，交联度测试是必不可少的一个试验项目。

通过测定电缆的交联度，可以了解电缆的热稳定性和抗老化性能，及时发现潜在的问题。

交联度测试是交联电缆生产和使用中的一项重要手段，可以有效地保证电缆的质量。

耐压测试是用来检测电缆绝缘材料是否能够承受一定电压下的持续工作。

通过耐压测试可以了解电缆的绝缘状态和耐压能力，确保电缆能够安全可靠地工作。

二、高压电力电缆检测技术1. 探伤检测探伤检测是用来检测电缆中可能存在的外部或内部缺陷的一种重要技术。

通过X射线、超声波、涡流和磁粉等技术，可以有效地检测出电缆的各种缺陷问题，为后续的维护和修复工作提供重要参考。

电力电缆检测项目研究及检测方法电力电缆是输送电能的重要设备，其质量和可靠性对电力系统运行起着至关重要的作用。

为了确保电力电缆的安全可靠运行，需要对电力电缆进行定期检测，及早发现并排除潜在的故障隐患。

本文将介绍电力电缆检测项目的研究以及常用的检测方法。

1.绝缘电阻测试：绝缘电阻是评价电缆绝缘状态的重要指标，测试绝缘电阻可以发现电缆绝缘故障以及污染等问题。

绝缘电阻测试常用的方法有直流绝缘电阻测试和交流绝缘电阻测试。

2.介电损耗测试：介电损耗是电缆绝缘材料中电能转化为热能或其他形式能量的损耗，测试介电损耗可以评估电缆绝缘材料的损耗性能，及时发现绝缘材料老化的问题。

3.局部放电测试：局部放电是电缆绝缘中产生的局部电弧放电，会导致绝缘材料的损坏，进而引发更严重的故障。

局部放电测试可以检测电缆绝缘中的潜在故障，并进行定位。

4.染色检测：染色检测是一种无损检测方法，通过染色剂与绝缘材料中的故障缺陷发生反应，可以直观地观察绝缘材料中的故障情况。

除了以上几个主要的检测项目，还有一些其他的辅助检测方法，如热红外检测、超声波检测等，这些方法可以从不同的角度对电力电缆进行全面的检测。

常用的电力电缆检测方法包括以下几种：1.直流绝缘电阻测试：使用绝缘电阻测试仪，将测试电压加在电缆两端，通过测量电缆绝缘电阻的大小来评估电缆绝缘状态。

2.交流绝缘电阻测试：使用耐压试验仪，通过施加交流高电压，检测电缆绝缘是否存在漏电问题。

4.热红外检测：使用红外热像仪，通过检测电缆表面的热量分布情况，判断电缆表面的热问题，如接头松动、绝缘老化等。

电力电缆的检测项目研究和检测方法多种多样，根据需要可以选择合适的检测项目和方法，及早发现并排除电力电缆存在的问题，确保电缆的安全运行。

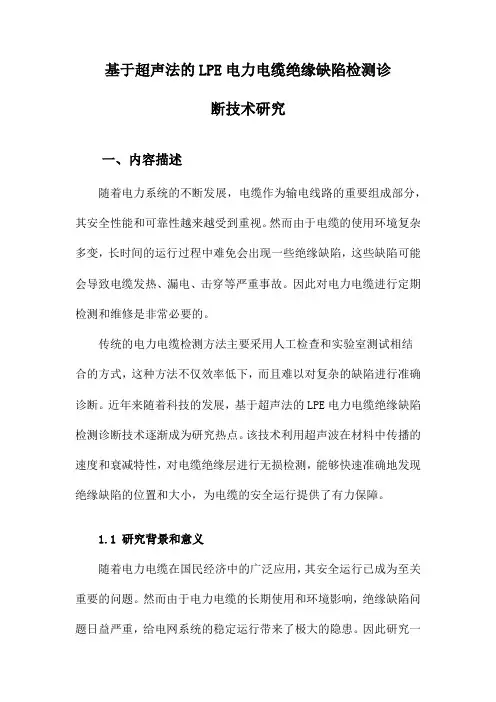

基于超声法的LPE电力电缆绝缘缺陷检测诊断技术研究一、内容描述随着电力系统的不断发展，电缆作为输电线路的重要组成部分，其安全性能和可靠性越来越受到重视。

然而由于电缆的使用环境复杂多变，长时间的运行过程中难免会出现一些绝缘缺陷，这些缺陷可能会导致电缆发热、漏电、击穿等严重事故。

因此对电力电缆进行定期检测和维修是非常必要的。

传统的电力电缆检测方法主要采用人工检查和实验室测试相结合的方式，这种方法不仅效率低下，而且难以对复杂的缺陷进行准确诊断。

近年来随着科技的发展，基于超声法的LPE电力电缆绝缘缺陷检测诊断技术逐渐成为研究热点。

该技术利用超声波在材料中传播的速度和衰减特性，对电缆绝缘层进行无损检测，能够快速准确地发现绝缘缺陷的位置和大小，为电缆的安全运行提供了有力保障。

1.1 研究背景和意义随着电力电缆在国民经济中的广泛应用，其安全运行已成为至关重要的问题。

然而由于电力电缆的长期使用和环境影响，绝缘缺陷问题日益严重，给电网系统的稳定运行带来了极大的隐患。

因此研究一种高效、准确的电力电缆绝缘缺陷检测诊断技术显得尤为重要。

超声法作为一种非接触、无损、快速的检测方法，近年来在电力电缆绝缘缺陷检测领域得到了广泛关注和应用。

超声法具有检测速度快、成本低、操作简便等优点，可以有效地提高电力电缆绝缘缺陷的检测效率和准确性。

因此基于超声法的LPE电力电缆绝缘缺陷检测诊断技术研究具有重要的理论意义和实际应用价值。

首先研究基于超声法的LPE电力电缆绝缘缺陷检测诊断技术，可以为电力电缆的设计、制造、安装和维护提供有力的技术支持。

通过对电力电缆绝缘缺陷的实时监测和诊断，可以及时发现并处理问题，降低因绝缘缺陷导致的事故发生率，保障电网系统的安全稳定运行。

其次研究基于超声法的LPE电力电缆绝缘缺陷检测诊断技术，有助于提高电力电缆绝缘缺陷检测技术的水平。

随着科技的发展，超声法技术不断创新和完善，为电力电缆绝缘缺陷检测提供了更加精确、高效的手段。

电力电缆故障原因分析及检测方法探讨电力电缆一旦出现故障，不仅会导致供电中断，还可能引发火灾等严重安全事故。

对电力电缆故障原因进行分析并进行及时有效的检测具有非常重要的意义。

本文将就电力电缆故障的常见原因进行分析，并探讨一些常见的检测方法，以期提高电力电缆的安全可靠运行。

一、电力电缆故障原因分析1. 绝缘老化电力电缆的绝缘材料随着使用时间的延长会出现老化现象，主要表现为绝缘性能下降，导致绝缘电阻减小，从而增加了电缆发生击穿的风险。

2. 外部损伤电力电缆在使用中可能会受到外部力量的损伤，比如机械拉伸、挤压、穿刺等，使得电缆绝缘层破损，从而导致绝缘性能下降，甚至短路。

3. 水分渗入电力电缆的绝缘层一旦受到水分的渗入，会导致绝缘材料的电气性能下降，甚至引发绝缘击穿。

4. 负荷过载长期超负荷运行会使得电力电缆发热过大，导致绝缘材料老化，甚至引发局部击穿，导致电缆故障。

5. 安装质量问题电力电缆在安装过程中，如果不符合标准要求，比如接头处压接不良、绝缘层未正确处理等问题，会导致电缆在使用过程中出现故障。

6. 外界环境因素电力电缆所处的外界环境，比如高温、潮湿、化学腐蚀等因素都可能导致电缆绝缘材料老化、损坏，从而引发故障。

二、电力电缆故障检测方法探讨1. 电压测试法电压测试法是一种非常常见的电力电缆故障检测方法，通过对电缆进行施加一定的高压电压，观察绝缘电阻或漏电流的变化，判断电缆是否存在绝缘故障。

2. 绝缘电阻测试法绝缘电阻测试法是通过测量电缆绝缘层的电阻值来判断其绝缘性能的好坏，通常采用绝缘电阻测试仪进行测试。

3. 热敏电阻法热敏电阻法是利用电缆故障部位与其周围的温度差异来检测电缆故障，通过测量电缆表面温度来判断电缆是否存在故障。

4. 多频共振法多频共振法是一种新型的电力电缆故障检测技术，通过在电缆上施加多频共振电压，利用电缆自身的谐振响应特性来定位故障点。

5. 超声波检测法超声波检测法是通过超声波穿透电缆进行检测，当电缆存在绝缘故障时，超声波的传播特性会发生变化，从而可以判断电缆的故障状态。

电力电缆绝缘的测定方法
电力电缆的绝缘是保证电缆正常运行的重要因素之一、而电力电缆的
绝缘测定方法，主要包括以下几种：
1.绝缘电阻测量：绝缘电阻是衡量电缆绝缘性能的一个重要指标，也
是最常用的绝缘测量方法之一、仪器可以通过施加一定的直流电压，测量
单位长度电缆绝缘层的电流值，然后通过欧姆定律计算绝缘电阻。

2.介质损耗测量：介质损耗是电缆绝缘层电流和电压之间的能量损失，直接影响电缆的质量。

介质损耗的测量一般采用交流伏安法，通过给电缆
施加一定的交流电压，测量电流和电压的相位差，从而计算介质损耗。

3.介电强度测试：介电强度是指电缆绝缘层能够承受的最大电压，也
是衡量电缆绝缘性能的重要指标。

介电强度测试使用高电压发生器、高压
绝缘电器与电缆构成测试回路，通过施加一定的交流电压，测试电缆绝缘
层是否能够承受该电压。

4.终端试验：终端试验主要是在电缆安装完毕后进行的全面测试。

通
过对电缆两端施加交流电压，检测电缆的绝缘强度和绝缘电阻，以验证电
缆的绝缘性能是否符合规定。

5.可视绝缘测定：可视绝缘测定是利用红外热像仪进行的，通过观察
电缆表面温度和红外热像图，来判断电缆绝缘层是否存在缺陷或局部异常。

需要注意的是，电力电缆绝缘测定方法的选择应根据实际情况进行。

不同的绝缘测量方法适用于不同的电缆类型和使用环境。

在进行绝缘测定
之前，还应根据相关标准和要求，合理选择测量仪器和设备，确保测量结
果的准确性和可靠性。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。

下面介绍电力电缆故障的分类及常用的检测方法。

一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。

2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。

3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。

二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。

2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。

3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。

4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。

5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。

6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。

7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。

总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。

电力电缆检测及方法概述电力电缆是电力传输和分配的重要组成部分。

为了确保电力系统的安全和可靠运行，对电力电缆进行定期的检测是非常重要的。

本文档旨在介绍电力电缆检测的常见方法和步骤。

电力电缆检测方法1. 直流电阻测量直流电阻测量是一种常见的电力电缆检测方法。

通过测量电缆导体的电阻值，可以判断电缆的导体是否完好，并且可以检测是否存在接触不良或电缆绝缘破损等问题。

2. 介电强度测试介电强度测试是对电力电缆绝缘能力的评估。

通过施加高电压并观察电缆是否能够承受该电压而不发生击穿，可以判断电缆绝缘是否良好。

这种测试可以帮助检测电缆绝缘老化、破损或绝缘材料不合格等问题。

3. 局部放电检测局部放电检测可以用于发现电缆终端或接头存在的潜在故障。

通过检测终端或接头周围的局部放电信号，可以判断是否存在电缆绝缘故障或接头材料不良等问题。

4. 热红外检测热红外检测利用红外热像仪来检测电缆故障。

通过检测电缆表面的温度变化，可以找出导体接触不良、绝缘老化或电缆过载等问题。

这种非接触式检测方法可以快速定位电缆故障点，并有效地指导维修工作。

5. 测距技术测距技术可以用于检测电缆损坏和故障的位置。

通过发送电脉冲到电缆上，并根据信号的反射时间计算出电缆上的损坏位置。

这种方法可以帮助快速定位电缆老化、断线或其他物理损坏问题。

结论定期的电力电缆检测是确保电力系统安全运行的关键步骤。

通过采用直流电阻测量、介电强度测试、局部放电检测、热红外检测和测距技术等方法，可以及时发现电力电缆的潜在故障，并采取相应的维修措施，以确保电力系统的可靠性和稳定性。
