机械制图培训讲稿

3.3、形状和位置公差（GB/T131-1993）形状和位置公差简称形位公差，是零件要素（点、线、
面）的实际形状和理想形状和理想位置的允许变动量。
1、几种常用的形位公差图形和说明
第四部分读图要求
4.1 读零件图要求 4.2 读装配图要求
4.3 读图中需要注意事项
4.1 读零件图要求
4.2 读装配图要求
a 向视图 b 剖视图
c 局部视图 d 放大视图
e 断面视图
2.4.5 视图中的简化标示法
2.4.1 视图和视图布局
视图为机械产品是向投影面投影所得到的图形
六个基本视图如下： 1 前视图：由前向后投影； 2 俯视图：由上向下投影； 3 左视图：由左向向投影； 4 右视图：由右向左投影； 5 顶视图：由下向上投影； 6 后视图：从后向前投影
1、尺寸公差：它是允许尺寸的变动量，简称公差；
2 尺寸公差没有符号的绝对值，公差=上偏差——下偏差
3 配合基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。根据使用要求不同，配合有三类： a 间隙配合：具有间隙的配合； b 过盈配合：具有过盈的配合； c 过渡配合：按照要求加工可能是间隙配合也可能为过盈配合
2.4.4 三视图外的补充视图------局部视图
c 局部视图：当物件某些外部局部特征复杂。又不想使用过多的视图来表达，可以采用局部视图。
注意局部视图以波浪线为界。
2.4.4 三视图外的补充视图------放大视图
d 放大视图：
当物件某些外部的局部特征尺寸过小。用大于原图的比例而绘制出的图形，称为放大视图
机械部颁布了一部关于机械行业所用工程制图，俗称《机械制图》
机械制图

机械制图和CAD基础知识讲解

1. 画法几何--投影理论
Descriptive Geometry
画法几何学利用图形和投影方法解决空间问题。蒙日建立了投影的原理，是技术制图的基础。
1795年出版画法几何学，1800s 被美国采纳并在大学中教授。
图学
第一讲绪论
33
投影法概念
投射中心S
投射线
空间点
投影
投影
空间点
投影面
图学
第一讲绪论
10
航空航天机械
图学
第一讲绪论
11
工业机器人
图学
第一讲绪论
12
办公及生活机械
图学
第一讲绪论
13
问题: 机械具有什么特征？
（1）机械是一种人为的多个实物构件的有序组合。
（2）机械各部分之间具有确定的相对运动和力的传递。
（3）机械可以进行能量转换，或完成有用的机械功。
图学
第一讲绪论
44
GB/ T 14690-1993 GB/ T 14691-1993 GB/ T 17450-1998 GB/ T 14689-2008
技术制图比例技术制图字体技术制图图线技术制图图纸幅面和格式
GB/ T 4459.1-1995 GB/ T 4459.2-2003 GB/ T 4459.3-2000 GB/ T 4459.7-1998
三维模型
（参数化特征建模）
工程图
（零件图、装配图）
图学
第一讲绪论
18
原理方案：当齿轮旋转时，啮合区右边的齿轮脱开，吸油腔容积增大，形成局部真空，油池中的油在大气压力作用下，被吸入泵腔内。齿槽中的油不断地带到齿轮啮合区左边油腔，齿轮开始啮合，压油腔容积减少，压力增大，将油从出油口压出。

CAD制图的基本知识PPT课件

（1）画外接圆
为例）
（2）将外接圆直径等分为N等份
（3）以N点为圆心，以外接圆直径为半径作圆与水平中心线交于点A,B。
1
2
A
3
B
4
5
6
N
（4）由A和B分别与奇数（或偶数）分点连线并与外
接圆相交，依次连接各交精选点PPT。课件
精选PPT课件
16
粗实线细实线
2、常用图线型式及应用
可见轮廓线 d 可见相贯线
可见棱边线
尺寸线及尺寸界线
剖面线、引出线
0.5d 重合断面的轮廓线
螺纹的牙底线及齿轮的齿根线
精选PPT课件
分界线及范围
17
细虚线粗虚线细点画线粗点画线
不可见轮廓线 0.5d
不可见过渡线
允许表面处理 d 的表示线
在标题栏内填写相应的比例；当某个图形需采用不同的比
例时，必须按规定另行标注。
精选PPT课件
10
2、比例的选取
国家标准GB/T 14690—1993 对比例的选用作了规定。绘图时，应选取适当的比例，优先选择第一系列，必要时允许选择第二系列。
种类原值比例放大比例缩小比例
优先比例
1:1 2:1 5:1 1:1:2 1:5
1、斜度
斜度是指一直线(或平面)对另一直线(或平面)的倾斜程度。
斜度的大小通常以斜边(或斜面)的高与底边长的比值 1：n来表示，并加注斜度符号“∠ ”或 “ ”。
斜精度选P的PT定课件义
38
斜度的标注
斜度的符号画法如下图 a ) 所示（h为字高），方向应与图形的斜度方向一致。
斜度的标注方法见下图 b ) 及 c )。

第1章机械制图基础知识精选全文完整版

A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明细栏格式。学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用（3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30

机械制图与识图基础知识培训

描深后，再进行一次检查，不仅可以发现描深时的笔误，而且还能发现描深前的错误。
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切，圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。这些相同的小正方体的个数是（ B ）
三视图主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:
位置：主视图左视图
俯视图大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直接反映机件的实际大小。对于大而简单的机件一般采用缩小比例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正主、左视图高平齐俯、左视图宽相等

CAD机械制图零件图经典讲课文档

复。（2）根据零件的内部结构选择恰当的剖视图和断面图。（3）未表达清楚的局部形状和细小结构，补充必要的局部视
图和局部放大图。（4）能采用省略、简化画法表达的要尽量采用。二、典型零件的表达方法零件按结构形状：轴套类、盘盖类、叉架类和箱体类。
第十一页，共130页。
1、轴套类零件的表达方法（1）结构特点：主体部分大多是同轴回转体, 一般起支承转
“泵盖”等，不必体现零件在机器中的具体作用。 ②图样代号：按隶属编号和分类编号进行编制。机械图样一般
采用隶属编号。图样编号要有利于图纸的检索。
③零件材料：要用规定的牌号表示，不得用自编的文字或代号表示。如图所示零件图
第七页，共130页。
第八页，共130页。
阀盖的零件图
8.2 零件图的视图表达方案一、零件图的视图表达方法
支座
俯视图
第三十二页，共130页。
主视图
左视图
C-C剖面图
返回
第三十三页，共130页。
巩固与练习
第三十四页，共130页。
8.3 零件上常见的工艺结构零件要经过铸造、锻造和机械加工等制造过程，因此，其结构形
状不仅要满足设计要求，还要符合制造、装配等方面的工艺要求
，以保证零件质量好、成本低、效益高。一、机械加工工艺结构 1、圆角和倒角
CAD机械制图零件图经典
第一页，共130页。
优选CAD机械制图零件图经典
第二页，共130页。
零件图
学习目的
培养绘制和阅读常见机器或部件的零件图的基本能力。知识要点
1、了解零件图的作用与内容，掌握绘制和阅读零件图的方法。
2、掌握零件常见结构的设计和画法。 3、能做到尺寸标注正确、完整、清晰、合理。 4、能注写已知的表面粗糙度符号、尺寸公差与配合代号。

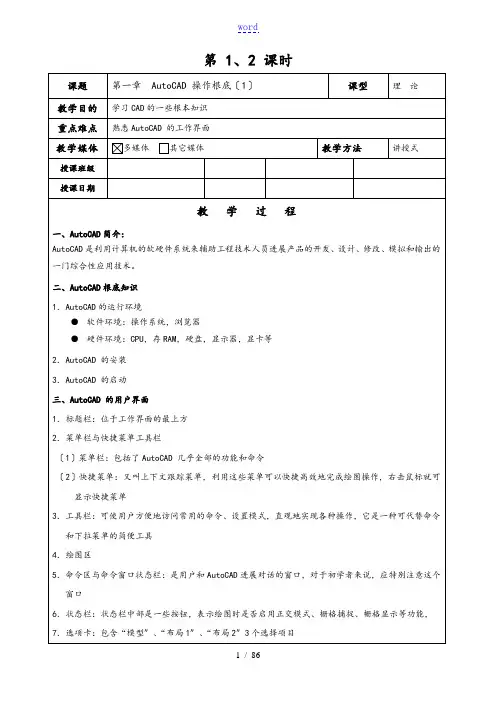

机械制图CAD_(教案设计)全部

第 1、2 课时第 3、4 课时第 5、6 课时〔2〕单击Windows中【开始】按钮，选择程序菜单中【AutoCAD 】程序组，然后再选择【AutoCAD】程序项，即可启动AutoCAD程序软件。

〔3〕单击Windows中【开始】菜单中的【运行】项，弹出“运行〞对话框，在输入框中输入文件名，即启动AutoCAD 。

注：在第一次启动AutoCAD 时，将显示产品激活向导。

2. 建立新图形：三种方式〔1〕默认设置〔2〕选择样板〔3〕选择“向导〞3. 保存文件〔1〕“存盘〞命令下拉菜单：【文件】→【存盘】。

图标位置：在“标准工具栏〞中。

输入命令：Qsave↙〔2〕另存为〞命令下拉菜单：【文件】→【另存为】→弹出“图形另存为〞对话框。

输入命令：Saveas↙4. 关闭图形：下拉菜单：【文件】→【关闭】。

图标位置：单击图形文件右上角的“关闭〞按钮。

输入命令：close↙5．打开已有图形：下拉菜单：【文件】→【打开】。

图标位置：在“标准工具栏〞中。

输入命令：Open↙三、坐标表示方法1．绝对直角坐标表示方法：x，y2．绝对极坐标表示方法：距离<角度3．相对直角坐标表示方法：x，y4．相对极坐标表示方法：距离<角度小结本次课主要通过上机练习，使同学们对CAD工作界面有个更直观的了解，同时进展一些根底操作，如新建、保存文件、坐标的输入等，其中坐标的输入一定要熟练掌握第 7、8 课时课题第二章根本绘图与编辑命令〔1〕课型理论教学目的掌握AutoCAD 二维根本绘图命令的使用方法重点难点绘制直线类图形和绘制圆弧类图形教学媒体多媒体实物图画投影／幻灯／电视／电影其它媒体教学方法讲授式授课班级授课日期教学过程一、直线绘制命令1．命令调用方式：命令行：菜单方式：【绘图】→【直线】图标方式：键盘输入方式： LINE2．操作过程：命令：Line 〔回车〕指定第一点：〔输入一点作为线段的起点〕指定下一点或[放弃〔U〕]：指定下一点或[放弃〔U〕]：指定下一点或[闭和〔C〕/放弃〔U〕]：二、圆绘制命令1．命令调用方式：命令行：菜单方式：【绘图】→【圆】图标方式：键盘输入方式：CIRCLE2．操作过程：AutoCAD 提供了6种绘制圆的方法〔1〕圆心、直径法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：〔输入一点作为圆心〕指定圆的半径或 [直径(D)]：D↙指定圆的直径：〔输入圆的直径〕〔2〕圆心、半径法〔3〕三点法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]： 3p↙指定圆上的第一个点：〔输入圆的第一点〕指定圆上的第二个点：〔输入圆的第二点〕指定圆上的第三个点：〔输入圆的最后一点〕〔4〕两点法〔5〕相切、相切、半径〔6〕相切、相切、相切法命令： CIRCLE指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]： 3p↙指定圆上的第一个点： _tan 到〔利用捕捉方式选择与圆相切的第一条直线〕指定圆上的第二个点： _tan 到〔利用捕捉方式选择与圆相切的第二条直线〕指定圆上的第三个点： _tan 到〔利用捕捉方式选择与圆相切的第三条直线〕三、圆弧绘制命令1．命令调用方式：菜单方式：【绘图】→【圆弧】〔如图2-5所示〕图标方式：键盘输入方式： ARC2．操作过程：圆弧的画法有多种，最常用的有以下3种方法〔1〕三点法命令： ARC指定圆弧的起点或 [圆心(C)]：〔输入圆弧起点〕指定圆弧的第二个点或 [圆心(C)/端点(E)]：〔输入圆弧上除起点或端点外的任意一点〕指定圆弧的端点：〔输入圆弧端点〕〔2〕起点、端点、半径法命令： ARC指定圆弧的起点或 [圆心(C)]：〔输入圆弧起点〕指定圆弧的第二个点或 [圆心(C)/端点(E)]： E↙指定圆弧的端点：〔输入圆弧端点〕指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]： R↙指定圆弧的半径：〔输入圆弧半径〕〔３〕起点、端点、角度法指定圆弧的起点或 [圆心(C)]：〔输入圆弧起点〕指定圆弧的第二个点或 [圆心(C)/端点(E)]： E↙指定圆弧的端点：〔输入圆弧端点〕指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]： A↙第 9、10 课时课题第二章根本绘图与编辑命令〔2〕课型理论教学目的掌握AutoCAD 二维根本编辑命令的使用方法重点难点构建选择集的方式和修剪命令教学媒体多媒体实物图画投影／幻灯／电视／电影其它媒体教学方法授课班级授课日期教学过程一、构建选择集的方式1．点选：用光标点取要选择的对象。

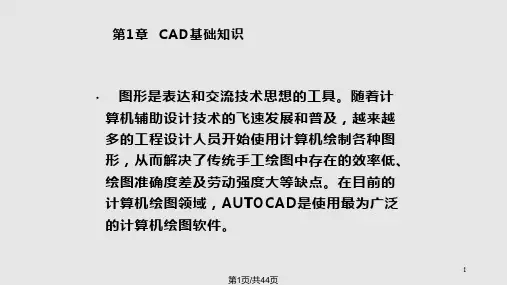

机械制图CADPPT课件

第33页/共44页
5、命令窗口位于绘图窗口的下面，用于记录用户输入的各项命令，并显示AutoCAD的各种提示信息。
6、状态栏状态栏用于显示AutoCAD的工作状态，集成了最为常用的一些辅助工具。
第34页/共44页
• 标题栏 • 菜单栏 • 工具栏
35
第35页/共44页
• 绘图区
36
第36页/共44页
计算机绘图只是CAD的一项重要组成部门
（2）CAD≈概念设计+结构分析+构件设计+施工图绘制
30
第30页/共44页
4、AutoCAD 的用户界面
• 标题栏 • 下拉菜单 • 工具栏 • 绘图区 • 命令行 • 状态栏
第31页/共44页
包括：标题栏、菜单栏、工具栏、绘图窗口、命令窗口和状态栏组成 1、标题栏：
位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息。
2、菜单栏菜单栏位于标题栏的下面，共有“文件”、“编辑”、“视图”等11 个下拉菜单。
第32页/共44页
3、工具栏：工具栏是AutoCAD提供命令调用的
一种快捷方式。 4、绘图窗口：
绘图窗口是用户进行绘图的工作区域，所有的绘图结果都反映正在这个窗口中。理论上讲，AutoCAD的绘图窗口是一个无限大的二维平面，默认情况下，绘图窗口显示的是XY平面。
• CAD功能介绍及绘图原理
AutoCAD是AutoDesk公司开发的著名产品，现在已升级最新版本AutoCAD2010， 2011。该软件拥有强大的二维、三维绘图功能，灵活方便的编辑修改功能，规范的文件管理功能，人性化的界面设计等。利用它，设计人员可以轻松、快捷地进行精确设计，并从复杂繁重的绘图工作中解放出来，节省出更多时间用于设计，这也是使用CAD产品最根本的目的。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1. 图线型式及应用
2. 图线的尺寸
所有线型的图线宽度（d）应按图样的类型和尺寸
大小在下列数系中选择： 0.13 mm， 0.18 mm， 0.25 mm， 0.35 mm， 0.5 mm
， 0.7 mm， 1.0 mm， 1.4 mm，2 mm。在同一图样中，同类图线的宽度应一致。
机械工程图样上采用两类线宽，称为粗线和细线，其宽度比例关系为2l。
（6）图样中的数学符号、物理量符号、计量单位符号以及其他符号、代号，应分别符合国家的有关法令和标准的规定。
（1）长仿宋体汉字书写示例
汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（2）字母、数字书写示例
四、图线
1. 图线型式及应用 2. 图线的尺寸 3. 图线应用示例 4. 画线时注意事项 5. 画线注意事项示例
2. 比例的选取
国家标准GB／T14690一1993《技术制图比例》对比例的选用作了规定。绘图时，首先应由表中规定的系列中选取适当的比例。
种类原值比例缩小比例
放大比例
应选取的比例
1:1
（1:1.5） 1:2 （1:2.5）（1:3）（1:4） 1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）
1．一般规定 2.字体示例
（1）长仿宋体汉字书写示例（2）字母、数字书写示例
1．一般规定
（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数即字体的高度（用 h表示）必须规范，其公称尺寸系列为：1.8 mm，2.5 mm， 3.5 mm， 5 mm，7 mm，10 mm，14 mm，20 mm。
A3 A4
A1
A0
A2 A33 A34
0
297 594 891 1189 1486 1783 2080 2378
图框格式
绘图时，图纸可以横放或竖放。
在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
标题栏
标题栏用来提供图样所表达的产品以及图样自身管理所需的若干信息，是图样中不可缺少的内容。
（5）虚线、点画线或双点画线为实线的延长线时，不得与实线相连。
（6）图线不得与文字、数字或符号重叠、混淆。不可避免时，应首先保证文字、数字或符号清晰。
（7）除非另有规定，两条平行线之间的最小间隙不得小于0.7 mm。
5. 画线注意事项示例
五、尺寸注法
尺寸标注要求做到：正确、完整、清晰、合理。
(一) 基本规定
（1）标注尺寸时，应按机件的实际尺寸标注，与绘图的比例及绘图的准确度无关。（2）图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注单位的代号或名称，如采用其他单位时，则必须注明，如 30°、cm（厘米）、m（米）等。（3）图样中所标注的尺寸，为该图样所示工件的最后完工尺寸，否则应加以说明。（4）机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
（1:4×10n） 1:5×10n （1:6×10n）
2:1 （2.5:1）（4:1） 5:11×10n:1
2×10n:1 （2.5×10n:1）（ 4×10n:1） 5×10n:1
注：选择比例时，应尽量选用未加括号的比例。
三、字体
字体指的是图中文字、字母、数字的书写形式。国家标准 GB／T 14691—1993《技术制图字体》规定了对字体的要求。
二、比例 1. 比例的概念 2. 比例的选取
1. 比例的概念
比例指的是图中图形与实际机件相应要素的线性尺寸之比。1:1称为原值比例；比值大于1，称为放大比例(如 2:1)；比值小于1，称为缩小比例(如1:2)。
不管绘制机件时所采用的比例图的比例无关。
幅面代号 B×L
a c e
表1－ 1图纸幅面及图框格式尺寸
A0
A1
A2
841×1189 594×841 420×594
25
10
20
A3
A4
297×420 210 297
5 10
图纸幅面的加长
2523
2102
1982
1682
1471 1261
1051 841 630 420
210
A45 A44 A43
一、图纸幅面和格式（GB/T 14689–1993）
二、比例（GB/T 14690–1993）
三、图线（GB/T 17450 –1998 ）
四、字体（GB/T 14691–1993）
五、尺寸注法（GB/T 4458.4–1984）
1. 图纸幅面及图框格式（GB／T 14689—1993）
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1－ 1所规定的基本幅面。必要时，也允许将基本幅面的短边成整数倍增加后所得出的加长幅面。
CAD机械制图基础知识—传统制图规范
制图的基本知识与技能
§1.1 制图基本规定 §1.2 尺规制图工具及其使用 §1.3 尺规基本几何作图 §1.4 平面图形的作图 §1.5 尺规绘图的一般操作步骤 §1.6 徒手绘图
§1.1 制图的基本规定
机械图样是机械产品设计、加工、装配和检验的依据，是工程技术界交流产品信息的语言，其画法必须遵守一定的标准。我国制定的国家标准是《中华人民共和国国家标准》，简称国标（GB）。
3. 图线应用示例
4. 画线时注意事项
(1) 点画线和双点画线的首末两端应为“画”而不应为“点”。
（2）绘制圆的对称中心线时，圆心应为“画”的交点。首末两端超出图形外2~5mm。
（3）在较小的图形上绘制细点画线和细双点画线有困难时，可用细实线代替。
（4）虚线、点画线或双点画线和实线相交或它们自身相交时，应以“ 画”相交，而不应为“点”或“间隔”。
（3）汉字应写成长仿宋体字，并应采用国家正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度 h不应小于 3.5 mm，其字宽一般为 h2/ 。
（4）字母和数字可写成斜体或直体，注意全图统一。斜体字字头向右倾斜，与水平基准线成75°。
（5）用作指数、分数、极限偏差、注脚等的数字及字母一般应采用小一号的字体。
(二) 尺寸的组成
(三) 尺寸标注示例
(二) 尺寸的组成
