霍斯曼太阳能供暖系统太阳光普照大地，没有地域的限制，无论陆地和海洋，无论高山或岛屿，都处处皆有,可直接开发和利用，无须开采和运输，开发利用太阳能不会污染环境，它是最清洁的能源之一，在环境污染越来越严重的今天，这一点是极其宝贵的，到地球表面上的太阳辐射能约相当于130万亿吨标准煤热值，其总量数现今世界上可以开发的最大能源，据目前太阳产生的核能速率估算，氢的贮量足够维持上百亿年，而地球的寿命也约为几十亿年。
从这个意义上讲，可以说太阳的能量是用之不竭的，太阳能供暖系统利用太阳能转化为热能，通过高效平板集热设备采集太阳光的热量，再通过热导循环系统统捋热量导入至换热中心然后将热水导入地板采暖系统，通过电子控制仪器控制室内水温。
在阴雨雪天气系统自动切换至燃气锅炉辅助加热让冬天的太阳能供暖得以完美的实现，春夏秋冬可以利用太阳能集热装置生产大量的免费热水。
太阳能供暖工程的寿命可达20年以上，一般五年内就能收回成本，长达15年以上的免费享用尽显它的节能本色。
霍斯曼太阳能供暖产品优点介绍：一、高效节能最大效率的利用太阳能量可节约能源成本40-60%以上，运行成本大大降低。
二、安全可靠太阳能没有常规能源所存在的易燃易爆、中毒、锻炉、触电等危险是安全可靠的热水系统。
三、绿色环保采用了太阳能洁净绿色能源，避免了矿物质燃料对环境的污染。
为用户提供干净舒适的生活空间。
四、智能控制系统采用了智能化控制技术，自行控制，最佳经济运行，可设置全天候供应热水，使用非常方便。
五、使用寿命集热管道采用铜管激光焊接，聚氨酯发泡保温抗严寒，进口面板钢化处理，可抗击自然灾害，使用寿命15年以上。
六、建筑一体化可安装在高层阳台、窗下等朝阳的墙面实现建筑一体化，尽享舒适生活。
七、能源互补阴雨天气使用燃气壁挂炉通过太阳能换热器自动切换，无需人工调节。
八、应用广泛可应用与高层及多层的住宅、独立别墅、中小型宾馆、洗浴中心、学校等供暖、洗浴场所。
霍斯曼太阳能供暖组成结构：1．太阳能集热器2．辅助加热及循环控制3．蓄热水箱4．管道连接霍斯曼太阳能供暖运行原理：1加热方式：晴天状态下，当太阳能循环控制系统检测到太阳能集热板热水温度超过高温储热水箱内5摄氏度时启动循环水泵进行循环，把太阳能集热板收集的热量带入高温蓄热水箱通过紫铜盘管进行加热，并保温储存，以备使用。
住宅楼太阳能热水系统随着环保意识的增强和能源开发问题的凸显，太阳能热水系统作为一种绿色、清洁的能源供应方式，在住宅楼中得到了广泛应用。
本文将对住宅楼太阳能热水系统的构成、工作原理以及其优势进行详细介绍，以期为读者提供全面的了解。
一、系统构成住宅楼太阳能热水系统主要由太阳能集热器、热水储罐、热水供应管路和控制系统四部分组成。
1. 太阳能集热器：太阳能集热器是系统的核心部件，通常安装在住宅楼的屋顶或阳台。
它利用太阳辐射将太阳能转化为热能，进而加热供应给热水储罐。
2. 热水储罐：热水储罐主要用于存储被太阳能集热器加热后的热水。
根据需要，热水储罐可以设置多个，以满足住宅楼不同层次的需求。
3. 热水供应管路：热水供应管路连接太阳能集热器和热水储罐，将其加热的热水传输到需要的位置，确保住宅楼内每户的热水供应。
4. 控制系统：控制系统用于太阳能热水系统的自动控制和监测。
通过温度传感器和控制阀，系统可以根据热水需求自动调节太阳能集热器的工作状态，保证热水的稳定供应。
二、工作原理住宅楼太阳能热水系统的工作原理基于太阳能热能的收集和传输。
具体步骤如下：1. 太阳能集热器吸收太阳辐射：太阳能集热器通过其内部的吸热板，将太阳辐射中的热能吸收并转化为热水。
2. 热水传输至热水储罐：热水通过供应管路输送至热水储罐，存储起来供日常使用。
3. 热水供应：当住宅楼内需要使用热水时，水泵将热水从储罐中抽取出来，通过供水管路传送至各个用户处，以满足热水需求。
4. 控制系统控制：控制系统监测热水温度，当温度过高或过低时，自动调节太阳能集热器的工作状态，以保证热水的合适温度。
三、优势住宅楼太阳能热水系统相比传统的热水供应方式有以下几个显著的优势：1. 环保节能：太阳能热水系统利用太阳提供的清洁能源，无需使用化石燃料，减少了对环境的污染。
同时，太阳能的利用可以节约大量的传统能源，降低能源消耗。
2. 经济实惠：虽然住宅楼太阳能热水系统的安装初期成本较高，但长期来看，其运行成本较低。
民用建筑太阳能热水系统应用技术规范（二）4太阳能热水系统设计4.1一般规定4．1．1太阳能热水系统设计应纳入建筑给水排水设计，并应符合国家现行有关标准的要求。
4．1．2太阳能热水系统应根据建筑物的使用功能、地理位置、气候条件和安装条件等综合因素，选择其类型、色泽和安装位置，并应与建筑物整体及周围环境相协调。
4．1．3太阳能集热器的规格宜与建筑模数相协调。
4．1．4安装在建筑屋面、阳台、墙面和其他部位的太阳能集热器、支架及连接管线应与建筑功能和建筑造型一并设计。
4．1．5太阳能热水系统应满足安全、适用、经济、美观的要求，并应便于安装、清洁、维护和局部更换。
4.2系统分类与选择4．2．1太阳能热水系统按供热水范围可分为下列三种系统：1集中供热水系统；2集中-分散供热水系统；3分散供热水系统。
4．2．2太阳能热水系统按系统运行方式可分为下列三种系统：1自然循环系统；2强制循环系统；3直流式系统。
4．2．3太阳能热水系统按生活热水与集热器内传热工质的关系可分为下列两种系统：1直接系统；2间接系统。
4．2．4太阳能热水系统按辅助能源设备安装位置可分为下列两种系统：1内置加热系统；2外置加热系统。
4．2．5太阳能热水系统按辅助能源启动方式可分为下列三种系统：1全日自动启动系统；2定时自动启动系统；3按需手动启动系统。
4．2．6太阳能热水系统的类型应根据建筑物的类型及使用要求按表4．2．6进行选择。
4.3技术要求4．3．1太阳能热水系统的热性能应满足相关太阳能产品国家现行标准和设计的要求，系统中集热器、贮水箱、支架等主要部件的正常使用寿命不应少于10年。
4．3．2太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。
4．3．3辅助能源加热设备种类应根据建筑物使用特点、热水用量、能源供应、维护管理及卫生防菌等因素选择，并应符合现行国家标准《建筑给水排水设计规范》GB50015的有关规定。
住宅建筑中常用的太阳能热水系统形式1,分户式系统住宅建筑中常见的太阳能热水系统主要有分户式和集中式俩种系统分户式系统是最常见的系统形式,各家各户自成独立的系统,没有各户之间的流量分配问题,以及复杂的控制问题,安全隐患也比较好解决。
但由于各户之间使用的不平衡,不能够充分利用太阳能集热设施,利用率不高,从而造价相对较高。
分户式又分分体式和整体式两种形式。
2,集中式系统集中式的太阳能热水系统是指集中集热和集中供热,集中集热系统太阳能利用效率高,热水资源实现共享。
系统通过集热器集中集热,将热水放于储水箱中,水温达到设定温度时,热水进入恒温水箱储存供用户使用,没有达到要求时启用辅助加热设施加热后进入恒温水箱,系统可根据要求实现24小时供水或定时供水。
集中式太阳能热水系统集成化程度高,管路简单,初期投资较少。
但由于系统集中运行,一旦某点出现故障,维修服务不及时,则将影响一大片用户,使许多用户热水供应不能得到保证。
且在管路系统设计不当时,会出现支管较长,使用时需先放出较多冷水,浪费水资源。
3,半集中式系统半集中式太阳能热水系统的原理为:集热器集中集热,通过循环泵将热水输送到每个用户的承压水箱中,通过判断水箱中的水温和集热管中温度由温差控制启动电磁阀,在水箱中采用换热盘管将水箱中的水加热,用水时,热水由冷水顶出,水压温度。
各户单独使用,热水资源分配均匀,集热部分可承压运行,系统闭式循环,避免因水质引起管路和集热器结垢,运行控制方式简单。
该系统的最大特点是将热水储存于每户中,这样可以水箱的占地面积。
太阳能系统形式的特点:1.分户式太阳能热水系统的优缺点:A分户式太阳能热水系统的独立性能好,各户单独使用,互不影响,管理方便B 分户式太阳能热水系统管路较多,总成本高于集中式太阳能热水系统。
2.集中式太阳能热水系统的优缺点:A集中式太阳能热水系统的集成化程度高,集中储热有利于降低造价并减少热损失;集中辅助加热系统能源利用效率高;热水集中供应可优化设计,管路简单;干管循环回水保证供水品质,但支管较长的用户放冷水量较多,系统必须考虑回水。
用户指南农业和农村节能减排十大技术之三———太阳能热利用技术太阳能—热能转换利用技术和太阳能—电能转换利用技术是常见的太阳能利用方式。
其中，太阳能—热能转换利用技术主要包括太阳房、太阳热水器、阳光温室大棚、太阳灶等。
一太阳房（被动式太阳房）太阳房是一种利用太阳能采暖或降温的房子，用于冬季采暖目的的叫做“太阳暖房”，用于夏季降温或制冷目的的叫做“太阳冷房”。
人们常见加之利用的是“太阳暖房”。
按目前国际上的惯用名称，太阳房分为主动式和被动式两大类。
主动式太阳房的一次性投资大，设备利用率低，维修管理工作量大，而且需要耗费一定量的常规能源。
因此，对于居住建筑和中小型公共建筑已经为被动式太阳房所代替。
被动式太阳房具有构造简单，造价低，不需特殊维护管理，节约常规能源和减少空气污染等许多独特的优点。
被动式太阳房作为节能建筑的一种形式，集绝热、集热、蓄热为一体，成为节能建筑中具有广泛推广价值的一种建筑形式。
以下介绍这种太阳房的建造技术概要。
（一）结构类型被动式太阳房的基本结构类型包括直接受益式、集热蓄热墙式、附加阳光间式、贮热屋顶式和自然对流回路式等五类。
1.直接受益式太阳房这是被动式太阳房中最简单的一种，它是利用南窗直接接受太阳辐射能。
太阳辐射能通过窗户直接照射到室内地面、墙壁及其他物体上，使它们表面温度升高，通过自然对流换热，用部分能量加热室内空气。
另一部分能量则贮存在地面、墙壁等物体内部，当太阳辐射消失或室内温度下降时再向室内释放，使室温维持在一定水平。
2.集热蓄热墙式太阳房这种类型的太阳房是间接受益太阳能采暖系统。
阳光首先照射到置于太阳与房屋之间的一道带透明外罩的深色贮热墙上，加热墙体与盖板之间的空气，然后通过贮热墙上风口将热量导入室内，另一部分是通过墙体的导热向室内供热。
3.附加阳光间式太阳房该类型的太阳房是集热蓄热墙式太阳房系统的一种发展。
主要是将透明盖层与墙之间的空气夹层加一个通道，形成一个可以使用的空间———附加阳光间（也可以称附加温室）。
太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明：注：进水在集热器入口，集热循环水泵出口，集热水箱底部出水供用户使用。
太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成:太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热：供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。
晴天，当太阳能把集热器内的冷水加热至55C时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55r，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55°C时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。
水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55 C的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70 C，当水温达到70C时，就停止循环加热，限制水温不要超过70 C，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80C）。
热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。
在上午10: 30〜11: 30,如果保温水箱内热水水位还不到40%勺位置，则自动启动热泵加热系统，往保温水箱补充50C的热水，如果水位达到设定值，则热泵系统停止工作。
同样，在中午12: 30〜1: 30,系统自动检测保温水箱70%勺水位，在下午3: 30〜6: 30,系统自动检测保温水箱100%勺水位。

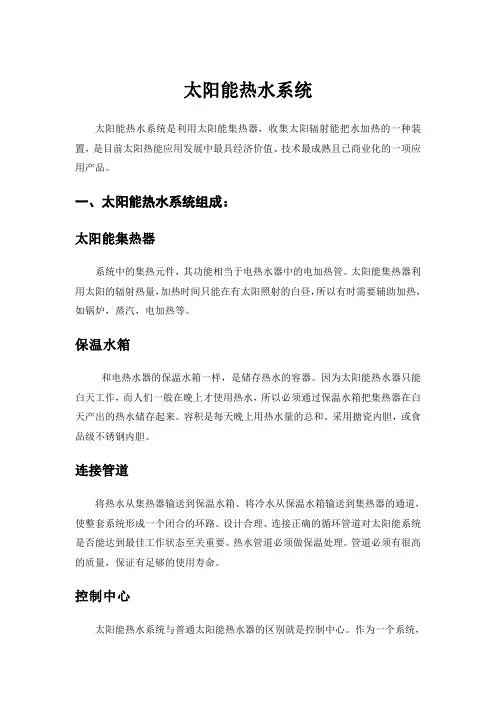

太阳能热水系统太阳能热水系统是利用太阳能集热器，收集太阳辐射能把水加热的一种装置，是目前太阳热能应用发展中最具经济价值、技术最成熟且已商业化的一项应用产品。
一、太阳能热水系统组成：太阳能集热器系统中的集热元件，其功能相当于电热水器中的电加热管。
太阳能集热器利用太阳的辐射热量，加热时间只能在有太阳照射的白昼，所以有时需要辅助加热，如锅炉，蒸汽，电加热等。
保温水箱和电热水器的保温水箱一样，是储存热水的容器。
因为太阳能热水器只能白天工作，而人们一般在晚上才使用热水，所以必须通过保温水箱把集热器在白天产出的热水储存起来。
容积是每天晚上用热水量的总和。
采用搪瓷内胆，或食品级不锈钢内胆。
连接管道将热水从集热器输送到保温水箱、将冷水从保温水箱输送到集热器的通道，使整套系统形成一个闭合的环路。
设计合理、连接正确的循环管道对太阳能系统是否能达到最佳工作状态至关重要。
热水管道必须做保温处理。
管道必须有很高的质量，保证有足够的使用寿命。
控制中心太阳能热水系统与普通太阳能热水器的区别就是控制中心。
作为一个系统，控制中心负责整个系统的监控、运行、调节等功能，现在的技术已经可以通过互联网远程控制系统的正常运行。
太阳能热水系统控制中心主要由电脑软件及温度传感器、循环泵，电磁阀等组成。
二、按太阳能集热器的类型分类平板太阳能热水系统---采用平板集热器的太阳能热水系统；真空管太阳能热水系统---采用真空管集热器的太阳能热水系统；U型管太阳能热水系统---采用U型管集热器的太阳能热水系统；热管太阳能热水系统---采用热管集热器的太阳能热水系统；平板平板集热器一般采用全铜材料或铜铝复合材料，吸热涂层采用蓝钛镀膜或者黑铬镀膜技术，采用双循环、不易结垢，可排污，不会爆管，不怕冰雹，外盖采用钢化玻璃保护层，可承压，属于金属管之间焊接，使用寿命通常能达到20年以上。
目前成熟通用的平板集热器产品是管板式太阳集热器，产品性价比好，经济实用，产品承压能力强，系统可承压运行。
1总则1. 0. 1 为使民用建筑太阳热水系统安全可靠、性能稳定、布局合理、与建筑和周围环境协调美观、风格统一，规范太阳热水系统的设计、安装、调试和工程验收，制定本规范。
1. 0. 2 本规范适用于为新建、改建和扩建的民用建筑集中供热水和局部供热水的太阳热水系统。
改造既有建筑上已安装的太阳热水系统时，可参照执行。
1. 0. 3民用建筑太阳热水系统的设计、安装、调试和工程验收，除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1民用建筑civil building供人们居住和进行公共活动的建筑总称。
按使用功能分为居住建筑和公共建筑。
2.0.2居住建筑residential building供人们居住使用的建筑。
包括住宅、宿舍、旅馆等建筑。
2.0.3 公共建筑public building供人们进行公共活动的建筑。
包括教育建筑、办公建筑、科学教育建筑、文化娱乐建筑、商业服务建筑、体育建筑、医疗建筑、交通建筑、政法建筑、纪念建筑、园林景观建筑、宗教建筑、综合建筑。
2.0.4低层住宅low storey housing一层至三层的住宅建筑。
2.0.5多层住宅multifloor housing四层至六层的住宅建筑。
2.0.6中高层住宅mid-tall storey housing七层至九层的住宅建筑。
2.0.7高层住宅tall storey housing十层及十层以上的住宅建筑。
2.0.8高层建筑tall building十层及十层以上的住宅建筑和高度大于24m的建筑为高层建筑。
2.0.9 自然层数natural storey按楼板、地板结构分层的楼层数。
2.0.10建筑高度height of building指建筑物室外地平面至外墙顶部的总称。
2.0.11地下室basement房间地平面低于室外地平面的高度超过该房间净高1/2者为地下室。
2.0.12半地下室semi-basement房间地平面低于室外地平面的高度超过该房间净高1/3，且不超过1/2者为半地下室。
太阳能-中央热水系统工程使用说明书广西天朗节能环保投资有限公司一、太阳集热器中央热水系统............................................ 2.1.1平板太阳集热器.................................................2.1.2太阳能强制循环系统.............................................2.二、补水方式........................................................... 3..三、空气源热泵辅助加热.................................................. 4.四、供水方式........................................................... 5..五、回水............................................................... 6..六、水泵和电动（磁）阀的维护与保养 (7)七、控制柜设定........................................................ 7..八、重要提示........................................................... 7..九、热水系统故障诊断及排除............................................ 7.十、售后服务.......................................................... 8.. 十一、附件............................................................. 8..尊敬的用户:非常感谢您选择我公司的中央热水系统！在使用本系统之前，请您仔细阅读本使用说明书，它将指导您如何正确操作、使用、维护及保养本系统，以确保此热水系统能更好的为您服务。
太阳能热水系统分类一按集热器与水箱的位置从系统类型上可分为紧凑式太阳能热水器、分体式家用太阳能热水器和整体式系统。
紧凑式热水器也称直插式热水器，因构造简单、运行可靠、造价低而被广大消费者所接受。
紧凑式太阳能热水器真空管与水箱（按照真空管水量进行容量配比）连接在一起，当阳光照射真空管时，真空管内管外壁的高科技涂层将阳光吸收，加热真空管中的水，水因受热密度变小产生向上的密度流，热量伴随着密度流传递至水箱内。
整个水箱中的水逐渐变热可供应水用。
紧凑式太阳能热水器水箱一般容量在100-360L左右，比较适合家庭使用。
分体式家用太阳能热水器是指集热装置与储热装置相分离,由于没有水箱的约束，集热器厚度可以做到14cm厚，能较好的与建筑屋顶、墙面结合。
由于集热器与水箱的分离，两者直接必须有循环系统进行集热，还需要承压水箱及控制系统，投资比紧凑式要高的多，一般用于无法安装紧凑式家用机或对美观及舒适度要求高的别墅和小高层建筑。
整体式系统---将集热器作为储水箱的系统，通常亦称为闷晒式太阳能热水器。
从上面的分析中，可以看出，对于小高层建筑，无论是家用紧凑式太阳能热水器还是分体式家用太阳能热水器都不完全能适用，为此，也开发了集中供热系统。
所谓集中热水系统是指利用多组集热器串并联，依靠控制系统驱动循环泵将热量带至水箱中，提供给整个单元、整幢楼或者整个小区使用。
在小高层住宅的建筑一体化设计中，按照按集热单元的形式，将集热器集中布置在屋面上（如下图），使每户都能公平享受太阳能资源。
二在集热系统发展过程中也形成了集中方式，分别是：集中供热-集中储热-集中辅热；集中供热-集中储热-用户自行辅热；集中供热-集中储热-分散辅热；集中供热-分户储热-分户辅热。
集中供热集热器主要有以下几种：1、集中供热-集中储热-集中辅热在屋顶或地下室设置集中水箱，并配置电、燃气等锅炉或城市热力系统辅助加热。
由物业公司通过热水表或IC卡流量计进行收费并维护系统运行。
民用建筑太阳能热水系统应用技术规范The document was finally revised on 2021中华人民共和国行业标准GBPGB50364-2005 太阳能热水系统应用技术规范Technicalcodeforsolarwater heatingsystemofcivilbuilding2005-12-05发布2006-01-01实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局中华人民共和国建设部公?告第394号建设部关于发布国家标准《太阳能热水系统应用技术规范》的公告现批准《太阳能热水系统应用技术规范》为国家标准，编号为GB50364-2005，自2006年1月1日起实施。
