墙体喷射混凝土加固工程方案一
墙体喷射混凝土加固工程方案一2011年01月09日星期日
10:41一、工程概况
本工程为*住宅楼，基础原设计为夯扩桩，上
部结构为砌体结构，层高3.2米，共计七层。底层原设计为MU20页
岩砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5混合砂浆砌
筑。该建筑底层墙体，特别是较长的纵墙墙段中部，出现上下贯穿的
竖向裂缝，其他各层也在相应部位出现了一些裂缝。根据省质检中心
检测报告显示:墙体开裂主要是由于基础的不均匀沉降引起。同时，
报告还显示了底层页岩砖实测强度为MU13.5、砂浆为M4.9;其余层
红砖实测为MU15、砂浆为M2.1。
由于基础不均匀沉降，并且沉降还在继续发生，故正在对于基础
采用锚杆静压桩加固处理。我公司受*公司委托，根据省建筑科学研究设计院施工图，特制定了以下施工方案。
二、加固方法
采用双面钢筋网喷射混凝土加固墙体:竖向钢筋Φ8@250mm，水
平钢筋Φ6@250mm，水平拉筋Φ6@500mm，混凝土设计强度等级C20。
三、施工工序
首先掏除区内墙边架空板下填土，然后分单元间隔施工:铲除面
层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷射混凝土
施工。
四、施工工艺
1、施工流程
掏板下填土→铲除砂浆面层→剔砖缝剔V形槽→钻孔穿拉筋
↓
喷射C20砼←制作灰饼←湿润墙体←安装钢筋网←清除浮灰
2、主要工艺
1)掏板下填土:沿室内墙边取出预制板1-2块(注意从板两端沿墙边切断)，然后沿墙边挖去板下填土，深度到桩承台顶面。2)铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不要损坏砖体。
3)剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽50mm,深50mm的"V"槽。
4)钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。
5)清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。
6)安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎钢筋网。竖向钢筋遇板间隔一根钻孔穿板，穿筋后用12水泥砂浆将孔填实。
7)湿润墙体:采用高压风水把要做的墙体冲洗干净，保证墙体湿润。
8)制作灰饼:采用水泥砂浆，按照设计混凝土厚度同等厚度制作灰饼，每间隔1.5m呈梅花形布置，保证喷射混凝土施工时的墙面厚度。
喷射混凝土施工:采用ZP-V型喷机进行干拌法喷射混凝土施工。
3、主要材料及机具
1)主要材料
钢材、425普通硅酸盐水泥、中粗砂、瓜米石、速凝剂。
2)施工机具
电锤5台;混凝土切割机2台;电焊机2台;运输车8台;
ZP-V型干拌混凝土喷射机1台;索具若干;空压机1台;砂浆
搅拌机1台;钢筋切断机1台;卷扬机1台。
4、施工人员组成:
①项目经理1名:*工程师。
②项目副经理1名:*工程师
③工程技术负责人1名:*工程师
④安全员1名:*工程师
⑤质检员1名:*工程师
⑥施工工长1名:*工程师
⑦熟练技术工人30名。分为木泥工组、钢筋组、土方组、机
械组。其中喷射手2名，喷射机操纵工2名，配料拌和工4名。
五、喷射混凝土施工主要技术要求:
1、材料:
①水泥:选用不低于425号的硅酸盐水泥。
②骨料:
a.砂:中粗砂;
b.石子:瓜米石;
c.水:用水要求与普通混凝土相同，不得使用污水。
③速凝剂:为水泥用量的3%。
④硅粉:为水泥用量的10%。
2、拌合料的配合比设计:
1)拌合料设计必须符合下列要求:
①必须能向上喷射到指定的厚度，并且回弹最少;
②4~8h的强度应能具有控制地层变形的能力;
③在速凝剂用量满足可喷性和早期强度的要求下，必须
达到设计的28d强度;
④有良好的耐久性;
⑤回弹量少;
⑥不发生管路堵塞。
2)胶骨比:14~14.53)砂率:45%~55%
4)水灰比:0.4~0.5
六、质量保证体系
(一)施工质量日常管理程序
1、材料进场管理
原材料、成品全部有出厂质量证明，并按照规定送到法定的建筑
材料试验中心检查。
1、技术交底
由技术人员根据设计及规范要求对在各分项工程开工前向各班
组工人进行技术交底，对技术有难度的和质量通病进行特别强调。
2、施工全过程跟踪管理
为避免事后大面积返工而造成工期滞后和工料浪费，在施工全过程，质检员随时跟踪检查，一旦发现问题即刻纠正。
3、工程质量检验评定
对工序、各分部分项工程的质量实行工人自检、工人互检、质检
员检查"三检"制，并填写质量检验评定表。
(二)质量管理等条例
成立质量管理小组，实行全面质量管理是项目组的重要工作，
本着一切为客户高度负责的思想，树立质量第一的观念，调动各个班组，各个员工的积极性和责任心，层层落实，处处把关。
对造成质量事故的处理原则是:①事故原因不明不放过;②责
任不清不放过;③防范措施不力不放过。造成质量事故，公司的主管领导和质量小组成员必须到事故现场按"三不放过"的原则，组
织现场分析会，做好笔录，提出处理意见，书面报告。
七、安全保证措施
本公司在施工期间严格执行有关安全条例。
(一)总则
1、安全管理，建立健全的安全管理制度，使公司各级领导和员工有章可循，有法可依，避免了安全事故的发生。
2、安全管理的指导思想是:生产必须安全，安全促进生产，安全第一，预防为主，使公司员工人人抓施工，个个管安全，要让安全
第一的意识落实在行动上。
3、安全生产纳入公司工作议事日程，列入组织安排施工的主要内容和工作要求，坚持定期召开安全工作例会，听取汇报，调查隐患，制定措施。
4、服从上级和地方安全管理部门的安全检查和工作督促。
5、设立安全管理专职机构，配合一定数量的专职人员，建立了安全管理的组织保证体系，形成专管人员成线，群管成岗。
6、经常组织安全检查，及时发现隐患，制定防范措施，指定专人限期整改。
7、各施工队、各工种，严格执行各项操作规程，做到安全、文明施工。
(二)细则
1、由分管安全工作负责人在进场前对全体人员进行安全管理和安全操作规范教育，进场后由专职安全员负责检查落实，各班组在班
前布置工作时必须讲安全。
2、所有配有安全保护的设施，必须经检查合格后方可进行使用，施工用电必须配备保护装置做到安全用电。
3、进入施工现场的施工人员必须穿戴整齐配有安全防护措施，持证上岗、文明施工、安全工作。
3、施工现场不许吸烟、不允许生火烧水或作其它用途。保证施工现场有序作业、不制造噪音，不影响其它单位或施工人员工作或作业。
4、施工期间保持开展工作例会、安全会议、施工进度会议，参加有关部门组织的安全检查及主管部门要求召开的会议，并做为记录
和整改方案。
5、装卸建筑材料及相关货物、建筑垃圾应合理安排有序进行，确保安全，防止对已装修部位造成损害，否则追究个人责任。
6、施工区内应设置安全警告标志，设置临时有效的安全棚墙，工区内不得乱搭乱盖，不得使用外露的电线直接插入插座得到电力，
不得动用消防栓取水。
7、按工程进度领用材料，堆放应按指定位置，保证施工现场、公用场地无障碍，及时清除建筑垃圾。
8、施工期间服从上级安全管理部门及安全员的安全检查和工作督促，对安全部门提出的工作要求、整改意见，施工人员必须服从。
(三)责任
1、公司总经理，总工程师安全职责:
1)公司总经理对公司安全生产和安全负有全面领导责任，总工程
师对安全工作负有技术上的责任。
2)坚决执行国家有关安全生产"三大法规"和"五大"规定，支
持安全部门和主管人员的安全管理工作。
3)审批安全技术措施设计，合理安排措施经费，定期组织安全检查。
4)召开安全例会，讲安全措施，组织安全学习，学政策，学法规，做到安全生产人人有责。
2、项目经理职责
1)认真贯彻执行国家有关法规和公司制定的各项安全生产的规章
制度。
2)按时提出在项目施工前安全技术措施方案，安全作业的技术指数，负责对施工项目安全措施的实施。
3)经常组织施工人员进行安全思想教育和技术培训，认真对新工
人进行安全培训，坚持做到没有合格证不能上岗。
3、专职安全员职责
1)努力学习积极宣传国家有关法规和公司安全制度。
2)督促公司施工项目的安全工作，对严重违章违规作业者，有权
令其停工。
监督施工设计方案的实施和执行情况，协助公司领导搞好事故
的调查分析和处理工作。
八、文明施工
1、如果其他楼层有住户，故应避免夜间和午间施工，减少对住户生
活的影响。
2、楼梯间施工避开人流高峰期，采用单边突击施工，并及时注意
清扫垃圾，不影响人员的正常通行。
3、施工中严格按委托方要求做好现场布置，定点堆放材料及开挖
土，定线运输，保持现场整洁。
4、施工中打凿时，严格避免采用大锤猛敲猛打，以免影响结构可
靠性和住户生活。
九、工期
底层墙体工期为30个工作日。基础加固完成并沉降基本稳定后，
应保证有15天工期，以便完成喷射混凝土施工。施工进度表如下。
（注：范文素材和资料部分来自网络，供参考。只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）
用喷射混凝土加固钢筋混凝土框架柱北京虎背口小区3号楼地面以上6层（包括跃层），地下2层，建筑面积4564m2主体结构为全现浇框架结构，其中地上6层及地下一层为纯框架结构，地下二层为框架剪力墙结构。框架级别按二级设计，抗震设防烈度为8度，主体结构混凝土设计强度等级为C28,主要受力钢筋为E级热轧变形钢筋及I级圆钢筋。 该工程主体结构施工至地面4层时，经检验发现地面二层的36根框架柱混凝土强度均未达到设计要求。为此决定对该层框架柱进行加固处理。经用配筋喷射混凝土补强加固后各项指标均达到设计要求，柱表面规则平整，棱角清晰，取得良好效果。现将加固情况介绍如下。 第1章加固设计 该加固设计系根据有关单位对该楼二层框架柱混凝土质量检验报告提供的检验数据及甲方提出的要求为依据。考虑二层所有框架柱实测混凝土强度均未达到原设计要求，且各柱实际混凝土强度差异较大，因而加固设计采用区别对待的原则。经多方案分析比较，最后确定加大原柱（500mM 500mm断面，采用配筋喷射混凝土加固方案。所有二层框架柱断面均加大至600mM 600mm并根据各柱实测混凝土强度增配不同数量的受力筋以达到原设计要求。其加固设计方案分以下4 种类型进行，见表9-8-l 和图9-8-l 、9-8-2 。 第2章技术措施 为提高混凝土粘结力和整体强度，所有被加固的框架柱均需凿除
混凝土保护层，露出原有受力筋及箍筋，对原柱实测混凝土强度低于1 5.0MPa#（即W类柱），柱断面应凿除1/3。并在凿除前在该柱周围设临时支撑，以确保整体结构的施工安全。 钻凿楼板孔时，应尽可能减小对楼板的破坏，孔洞尽量靠近柱边缘。 凿除柱混凝土保护层应避免对其内部受力筋及箍筋的破坏。新增设的受力筋穿过上下层楼板后应与上下层柱端部的受力筋焊接锚固，其锚固长度不小于30cm。 对I、"类柱中新增设受力筋（其中的1根受力筋）穿过楼板至梁底时，此筋不必穿过梁可直接焊在原柱顶部相对应的受力筋上，其焊接长度不小于20cm。 第3章喷射混凝土施工 9-8-3-1 施工机具 该工程喷射混凝土施工机具选用江西生产的ZP-W型转子式喷射札并配备1台12m3/min移动式柴油空压机，干拌合料搅拌利用施工现场混凝土搅拌站原有的一台强制式搅拌机，搅拌好的干拌合料用翻斗车运至施工现场供喷射使用。 为便于施工，喷射机设在被加固框架柱的楼板上，空压机则放在地面靠近该楼一侧固定不动，喷射机可根据喷射部位不同随时移动。 9-8-3-2 原材料及配合比 水泥：冀东水泥厂生产的525号普通硅酸盐水泥。 砂子：选用质地纯正的中粗砂。
第一章工程概况 1、工程概况： 本工程为本工程为北京市西城区樱桃二条甲15（号楼），主体为6层砖混结构，建造于1949年，一直作为住宅楼使用，本工程建筑面积2866.2m2，层高：一至六均为3米，建筑高度：18.6米，于2012年进行安全与抗震鉴定确定：本工程不满足抗震要求。该建筑为A类建筑（后续使用年限为30年）建筑结构安全等级为二级，抗震设防烈度为8度，地基基础设计等级为丙级，建筑耐火等级为Ⅱ级。 本工程加固内容为砖墙，加固方法为混凝土板墙，混凝土等级为C30。墙体采用水泥砂浆砌筑。由于原建筑物年代久远，整体强度不能满足现代建筑结构抗震强度要求，因此需对原结构增设钢筋混凝土板墙进行加固，以提高改造后结构的整体强度和抗震能力，确保该建筑物的安全使用。 2、施工工艺内容 墙面高压喷射混凝土 第二章编制依据 1、北京筑福建筑事务有限责任公司设计图纸； 2、《建筑抗震加固技术规程》（JGJ116-2009）； 3、《混凝土结构工程及验收规范》（GB50204-2002）； 4、《混凝土结构加固技术规范》（CECS25：90）； 5、《喷射混凝土加固技术规程》（CECS161：2004）； 6、《混凝土结构工程施工及验收规范》（CB50204-92）
7、《钢筋焊接及验收规程》（JGJ18-2003） 8、《建筑工程质量控制标准》（GB50300-2001） 9、《施工现场临时用电安全技术规程》（JGJ80-91） 10、《建筑施工高处作业安全技术规范》（JGJ80-91） 11、其它与本工程有关的各种有效版本规范、规程、图集及文件。 第三章施工总体部署 我公司现已成立了以项目经理为核心的领导小组，组织和协调此工程的投标和施工管理。选派具有丰富施工经验的项目经理及实力强的项目班子，全面负责工程的质量、工期、成本、文明施工、服务等，保证达到预期的管理目标。 3.1质量目标 3.1.1 宗旨 全员树立“质量就是生命，业主就是上帝”的观念，严格按照国家工程质量评定标准，生产出符合设计要求的建筑产品，最终交付给业主一个满意的产品。 3.1.2质量目标 本工程的质量目标为：确保合格。 3.2 工期目标 本工程在能保证正常连续施工的情况下，工期暂定为180天，实现工期保证措施：采用倒计时法。应该当日完成的分部分项施工内容当日必须完成，受到影响的部位应采取措施在24小时之内补救完成。 3.3 文明施工管理目标 本工程施工现场的安全、保卫、消防、卫生、环保等项目管理目标，按照市
目录 一、基本情况 二、质量问题 三、分析质量问题的原因 （一）、管理因素 （二）、技术因素 四、处理措施 （一）、管理措施 （二）、技术措施 五、实施方案 （一）、施工准备 （二）、整改管理组织机构组成体系（三）、劳动力准备 （四）现场操作工艺流程 （五）加固补强操作要点交底（六）、施工方法 六、质量保证措施 七、修补质量要求 八、后续施工加强管理预防涨模措施 （一）、模板方面 （二）、混凝土浇筑方面
花垣县2014年公共租赁住房（26#、27#栋）工程二标段 (26#栋、27#栋）墙柱补强加固专项施工方案 一、基本情况 1、工程名称：花垣县2014年公共租赁住房（26#、27#栋）工程二标段 2、建设地点：花垣县城南 3、建设单位：花垣县住房和城乡建设局 4、设计单位：湘西州一品建筑设计院有限公司 5、监理单位：湘西自治州鑫诚建设监理有限公司 6、工程具体情况： 本工程为花垣县2014年公共租赁住房工程（26#、27#栋）项目，为二类建筑，建筑使用功能为50年，耐火等级为二级，屋面防水等级为二级。建筑面积为28910m2，26#栋地上20层，27#栋地上20层地下1层，框剪结构建筑高度61米，1-20层、层高3.0m，地下4.0米,长29.9m，宽28.2m。26#栋现一至四层墙柱已拆模；27#栋一至三层已拆模。因施工项目部一味的追求盲目工程进度，管理人员在过程质量检查中未及时跟进，施工操作人员不严格按照技术交底的要求进行施工造成了部分墙柱轴线偏差及垂直度超过规范要求。 二、质量问题。 花垣县2014年公共租赁住房（26#、27#栋）工程二标段26#栋一至四层出现部分剪力墙轴线偏差及垂直度偏差超过规范要求；27#栋一至三层出现部分剪力墙轴线偏差及垂直度超过规范要求，一层c 轴交5轴KJ-3出现偏位和垂直度超过规范要求（详细数据见后施工
墙体喷射混凝土加固工程方案一墙体喷射混凝土加固工程方案一 2011 年 01 月 09 日星期日 10:41 一、工程简况 本工程为* 住宅楼，基础原设计为夯扩桩，上 部结构为砌体结构，层高3.2M，共计七层。底层原设计为MU2（页岩 砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5昆合砂浆砌筑。 该建筑底层墙体，特别是较长的纵墙墙段中部，出现上下贯穿的竖向裂 缝，其他各层也在相应部位出现了一些裂缝。根据省质检中心检测报告显示: 墙体开裂主要是由于基础的不均匀沉降引起。同时，报告还显示了底层页岩砖实测强度为MU13.5砂浆为M4.9。其余层红砖实测为MU15砂浆为M2.1。 由于基础不均匀沉降，并且沉降还在继续发生，故正在对于基础采用锚杆静压桩加固处理。我公司受*公司委托，根据省建筑科学研究设计院施工图，特制定了以下施工方案。 二、加固方法 采用双面钢筋网喷射混凝土加固墙体：竖向钢筋①8@250mm水平钢筋 ①6@250mm水平拉筋①6@500"网昆凝土设计强度等级C20 三、施工工序 首先掏除区内墙边架空板下填土，然后分单元间隔施工：铲除面层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷射昆凝土施工。 四、施工工艺 1 、施工流程 掏板下填土一铲除砂浆面层一剔砖缝剔V形槽一钻孔穿拉筋 喷射C20砼-制作灰饼-湿润墙体-安装钢筋网-清除浮灰 2、主要工艺 1）掏板下填土:沿室内墙边取出预制板1-2 块（注意从板两端沿墙边切
断），然后沿墙边挖去板下填土，深度到桩承台顶面。 2）铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不要损坏砖体。 3）剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽 50mm深50mm勺"V"槽。 4）钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。 5）清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。 6）安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎钢筋网。竖向钢筋遇板间隔一根钻孔穿板，穿筋后用12 水泥砂浆将孔填实。7）湿润墙体:采用高压风水把要做勺墙体冲洗干净，保证墙体湿润。8）制作灰饼:采用水泥砂浆，按照设计混凝土厚度同等厚度制作灰饼，每间隔1.5m 呈梅花形布置，保证喷射混凝土施工时勺墙面厚度。 喷射混凝土施工：采用ZP-V型喷机进行干拌法喷射混凝土施工。 3、主要材料及机具 1）主要材料 钢材、425普通硅酸盐水泥、中粗砂、瓜M石、速凝剂。 2）施工机具 电锤5 台。混凝土切割机2 台。电焊机2 台。运输车8 台。 ZP-V型干拌混凝土喷射机1台。索具若干。空压机1台。砂浆搅拌机1 台。钢筋切断机1 台。卷扬机1 台。 4、施工人员组成： ①工程经理1 名：* 工程师。 ②工程副经理1 名:* 工程师 ③工程技术负责人1 名:* 工程师 ④安全员1 名:* 工程师 ⑤质检员1 名:* 工程师 ⑥施工工长1 名:* 工程师
2015年西城区（南）楼房抗震加固工程 墙体加固施工方案 编制单位：西城区（南）楼房抗震加固工程 项目经理部 编制时间：二0一六年月日 编制人： 审核人： 审批人：
目录 1编制依据 (3) 2 工程概况 (3) 3主要工序施工方法 (3) 4 工程质量保证措施 (6) 5 安全文明保证措施 (10)
1编制依据 《建筑抗震鉴定标准》GB50023-2009 《建筑抗震加固技术规程》JGJ116-2009 《砌体结构加固设计规范》GB50702-2011 《砖混结构加固与恢复》03SG611 《混凝土结构加固构造》13SG311-1 《房屋建筑抗震加固（四）》11SG619-4 《建筑抗震鉴定与加固技术规程》DB11/T689-2009 2 工程概况 本工程为北京市西城区樱桃二条甲15（号楼），主体为6层砖混结构，建造于1949年，一直作为住宅楼使用，本工程建筑面积2866.2m2，层高：一至六均为3米，建筑高度：18.6米，于2012年进行安全与抗震鉴定确定：本工程不满足抗震要求。 3主要工序施工方法 3.1裂缝处理 墙体存在裂缝时，应先对裂缝进行压力灌浆处理。混凝土裂缝自动压力灌浆技术施工特点： (1)灌浆器构造轻巧，施工方便，勿需用电，可在水平、垂直等任何方向和高空、有障碍、野外无电源等恶劣环境下使用，适应性强，机具无噪声，便捷安全。 (2)可在一条裂缝的各处注人口同时自动注入，由于灌浆器内部软管和套筒均为透明塑料，注入情况一目了然，在现场可完全确认注浆效果，灌浆质量可靠。 (3)灌浆施工速度快，效率高，可节省工期。 (4)灌浆树脂及其配套材料性能良好，使用方便，毒性小，元刺
墙体喷射混凝土加固工程方案一 1 2020年4月19日
墙体喷射混凝土加固工程方案一 墙体喷射混凝土加固工程方案一 01月09日星期日10:41一、工 程概况 本工程为*住宅楼，基础原设计为夯扩桩，上 部结构为砌体结构，层高3.2米，共计七层。底层原设计为MU20页 岩砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5 混合砂浆砌 筑。该建筑底层墙体，特别是较长的纵墙墙段中部，出现上 下贯穿的 竖向裂缝，其它各层也在相应部位出现了一些裂缝。根据省 质检中心 检测报告显示:墙体开裂主要是由于基础的不均匀沉降引起。同时， 报告还显示了底层页岩砖实测强度为MU13.5、砂浆为M4.9;其余层 红砖实测为MU15、砂浆为M2.1。 2 2020年4月19日
由于基础不均匀沉降，而且沉降还在继续发生，故正在对于 基础 采用锚杆静压桩加固处理。我公司受*公司委托，根据省建 筑科学研究设计院施工图，特制定了以下施工方案。 二、加固方法 采用双面钢筋网喷射混凝土加固墙体:竖向钢筋 Φ8@250mm，水 平钢筋Φ6@250mm，水平拉筋Φ6@500mm，混凝土设计强 度等级C20。 三、施工工序 首先掏除区内墙边架空板下填土，然后分单元间隔施工:铲除面 层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷 射混凝土 施工。 四、施工工艺 1、施工流程 掏板下填土→铲除砂浆面层→剔砖缝剔V形槽→钻孔穿拉筋 3 2020年4月19日
↓ 喷射C20砼←制作灰饼←湿润墙体←安装钢筋网←清除浮灰 2、主要工艺 1)掏板下填土:沿室内墙边取出预制板1-2块(注意从板两端沿 墙边切断)，然后沿墙边挖去板下填土，深度到桩承台顶 面。 2)铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不 要损坏砖体。 3)剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽 50mm,深50mm的"V"槽。 4)钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。 5)清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。 6)安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎 4 2020年4月19日
2010年抗震加固－首都经济贸易大学1＃楼抗震加固工程 喷射混凝土工程施工方案 编制人： 审核人： 审批人： 编制单位：北辰正方建设集团有限公司 编制时间：2011年5月20日
喷射混凝土工程施工方案 第一节总则 一、目的： 为了保证此项工程建设施工期间的正常施工，确保此项工程的施工质量，喷射混凝土是此项工程的重点，我公司特制定本喷射混凝土施工方案。 二、适用范围： 本方案适用于公司技术人员及施工现场喷射混凝土班组全部人员。 三、职责: 1、总工办负责公司整体施工工艺及安全管理方案的制定和执行情况的监督检查。 2、项目部负责本项目部施工工艺及安全管理具体方案的制定和贯彻执行。 第二节工程概况 建筑概况 本工程为2010年抗震加固－首都经济贸易大学1#楼抗震加固工程 地理位置：北京市朝阳区金台里2号 建筑面积：约10856.6㎡ 本工程室内地坪标高等于原首层室内地坪标高。 结构类型：砖混结构 本工程始建于上世纪50年代，距今约50多年，建筑平面呈L形布置；建筑结构主体部分分为四层（局部五层），砖混结构；结构总高为16.6m，局部20.9m,首层层高4.9m，2－4层层高为3.9m，5层（局部）层高为4.5m；该工程于八、九十年代经过了两次抗震加固施工，主要为外包柱、圈梁、钢拉杆等，内横墙为混凝土夹板墙等加固改造；屋面板多为预制空心板，局部现浇混凝土楼板，屋面为上人屋面。本次施工重点是对此建筑结构进行再次抗震加固，增强建筑的安全性及使用年限；加固的同时也对此建筑进行消防、节能的改造。
第三节混凝土施工质量保证措施 一、施工范围及结构部位： 本工程部分墙体抗震受剪承载力和受压承载力不足，采用喷射混凝土施工方法加固。在加固过程中，按照图纸设计要求，墙体加固使用喷射混凝土施工工艺，在施工过程中加固范围及加固部位应严格参照施工图纸有关标定的位置。 二、喷射混凝土特点 （1）喷射混凝土施工可保证结构整体刚度，简化工序，不用模板或只用单面模板，节约大量模板材料，省去支模、浇筑和拆模工序，使混凝土直接输送。浇筑和捣实合为一道工序，加快施工速度。 （2）喷射混凝土密度高，强度和抗渗性较好，可以节约混凝土原料。 （3）对混凝土，砖墙面有较强的粘结力。 （4）可通过输料软管在高空或狭小工作区间，向任意方向施工喷射。 （5）可在拌合料中加入速凝剂，使水泥浆在10min内终凝，2h具有强度，可以大大缩短工期。 （6）喷射混凝土工艺简单，施工机动。灵活、高速、高效、有较广的适应性。 三、喷射混凝土施工工艺原理 喷射混凝土施工是利用风压使水泥与骨料反复撞击，使混凝土压密，同时又采用较小的水灰比，因而它具有较高的力学强度和良好的耐久性，特别是与混凝土、砖石。钢材有很高的粘结强度，在结合面上传递拉应力和剪应力。 四、工艺流程及操作要点 （1）工艺流程：待喷面处理→补配钢筋→埋设喷射厚度标志→混凝土施工→混凝土浇水养护 （2）操作要点： ①待喷面处理。待喷面的处理是结构构件加固的关键工序，待喷面的处理包括结构裂缝、孔穴的处理，结构表面的处理和受损伤构造的处理等。结构待喷面为砖墙时，应将装饰面层全部拆除，并除去粉尘及污物，提前一天进行浇水湿润，使砖墙充分润湿，如有裂逢，应用聚合物砂浆灌缝修补；如有受损砖墙，应将松动的砖剔除，用新砖把孔洞砌死。
喷射混凝土墙体加固工程技术交底喷射混凝土墙体加固工程施工工艺流程 喷射混凝土墙体加固分项工程施工工艺流程参见“喷射混凝土墙体加固工程施工工艺流程图”所示。 喷射混凝土墙体加固工程施工工艺流程图 墙面处理 为保证喷射混凝土面层与原混凝土结构墙面基层有可靠的连接，首先应清除原构件表面的尘土、浮浆、污垢、油渍、原有涂装、抹灰层或其他饰面层，应剔除其风化、剥落、疏松、起砂、蜂窝、麻面腐蚀等缺陷，至露出骨料新层面。
原构件混凝土界面经修整露出骨料新面后，尚应采用花锤、砂轮机或高压水射流进行打毛，必要时也可凿成沟槽。 砂轮机或高压水射流打毛:宜采用输出功率≥340W的粗砂轮机或压力符合规范要求的水射流在混凝土界面上打出方向垂直于构件轴线、纹深为34mm、间距约50mm的横向纹路。 人工凿沟槽:宜用尖锐、锋利凿子，在坚实混凝土粘合面上凿出方向垂直于构件轴线、槽深约6mm、间距为100?150mm的横向沟槽。 在完成上述混凝土界面毛化处理后，应用钢丝刷等工具清除原混凝土墙体表面松动的骨料、砂砾、浮喳和粉尘，最后宜用压缩空气和水交替冲洗干净。 钢筋加工 本工程缺乏原始设计资料，现施工图纸是在数据抽测前提下完成的，故需进-步检查原结构尺寸，按实际尺寸下料施工。 钢筋加工符合《混凝土结构工程施工质量验收规范》GB
50204-2002的要求。 锚筋、加强筋布设 根据设计要求放线定位。在确定钢筋网位置的同时确定锚筋、加强筋的位置，画出定位点。 采用机械钻孔，孔径、孔深、间距均应符合设计要求。现L形锚筋ф8@600植筋作业钻孔孔径取ф12，孔深取120mm。 铺设钢筋网 钢筋网铺设宜在喷射一层混凝土之后进行。 钢筋网单层双向配筋。竖向钢筋为ф12@200，水平钢筋为ф8@200。钢筋网现场绑扎时，竖向钢筋应布置在内侧，设垫块保证与原砌体墙面的间隙;水平钢筋布置在外侧，设垫块控制保护层厚度。绑扎要绑正、反扣，绑扣朝向墙心，不允许有缺扣、松扣。 钢筋安装符合《混凝土结构工程施工质量验收规范》GB 50204-2002的要求。钢筋网与原墙面空隙≮5mm;钢筋网外保护层厚度25mm，以此确定钢筋网定位，并处理好墙体预埋电气JDG镀锌钢
墙体喷射混凝土加固工程方案一 墙体喷射混凝土加固工程方案一2011年01月09日星期日10:41一、工程概况 本工程为*住宅楼，基础原设计为夯扩桩，上 部结构为砌体结构，层高3.2米，共计七层。底层原设计为MU20页 岩砖、M10水泥砂浆砌筑，其余各层采用MU7.5红砖、M5混合砂浆砌 筑。该建筑底层墙体，特别是较长的纵墙墙段中部，出现上下贯穿的 竖向裂缝，其他各层也在相应部位出现了一些裂缝。根据省质检中心 检测报告显示:墙体开裂主要是由于基础的不均匀沉降引起。同时， 报告还显示了底层页岩砖实测强度为MU13.5、砂浆为M4.9;其余层 红砖实测为MU15、砂浆为M2.1。 由于基础不均匀沉降，并且沉降还在继续发生，故正在对于基础 采用锚杆静压桩加固处理。我公司受*公司委托，根据省建筑科学研究设计院施工图，特制定了以下施工方案。 二、加固方法 采用双面钢筋网喷射混凝土加固墙体:竖向钢筋Φ8@250mm，水 平钢筋Φ6@250mm，水平拉筋Φ6@500mm，混凝土设计强度等级C20。 三、施工工序 首先掏除区内墙边架空板下填土，然后分单元间隔施工:铲除面 层，挖外墙基填土和挂钢筋网，最后待静压桩稳定后进行喷射混凝土
四、施工工艺 1、施工流程 掏板下填土→铲除砂浆面层→剔砖缝剔V形槽→钻孔穿拉筋 ↓ 喷射C20砼←制作灰饼←湿润墙体←安装钢筋网←清除浮灰2、主要工艺 1)掏板下填土:沿室内墙边取出预制板1-2块(注意从板两端沿墙边切断)，然后沿墙边挖去板下填土，深度到桩承台顶面。2)铲除砂浆层:严格避免采用大锤猛敲猛打，采用小锤打凿，不要损坏砖体。 3)剔缝剔槽:剔除砖缝上的浮渣，采用切割机将较宽裂缝凿成宽50mm,深50mm的"V"槽。 4)钻孔拉筋:采用冲击钻沿竖向灰缝处打孔，然后穿拉筋。 5)清除浮灰:人工逐一清除浮渣，然后用压缩空气风出去浮灰。 6)安装钢筋网:钢筋首先拉直矫正，然后按需要长度下料，绑扎钢筋网。竖向钢筋遇板间隔一根钻孔穿板，穿筋后用12水泥砂浆将孔填实。 7)湿润墙体:采用高压风水把要做的墙体冲洗干净，保证墙体湿

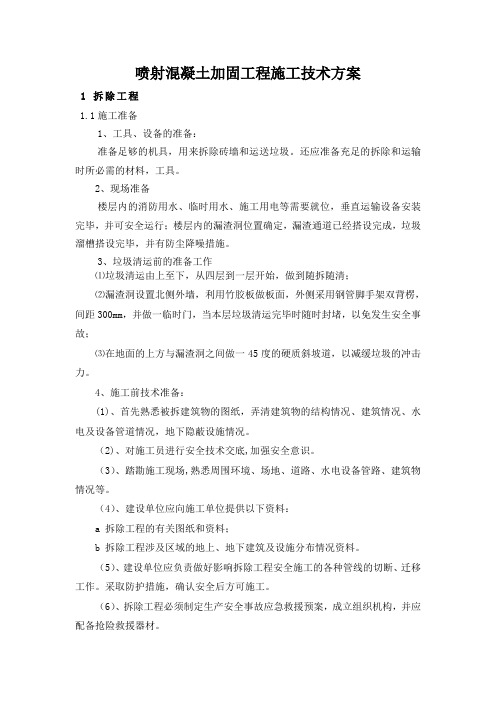

喷射混凝土加固工程施工技术方案 1 拆除工程 1.1施工准备 1、工具、设备的准备： 准备足够的机具，用来拆除砖墙和运送垃圾。还应准备充足的拆除和运输时所必需的材料，工具。 2、现场准备 楼层内的消防用水、临时用水、施工用电等需要就位，垂直运输设备安装完毕，并可安全运行；楼层内的漏渣洞位置确定，漏渣通道已经搭设完成，垃圾溜槽搭设完毕，并有防尘降噪措施。 3、垃圾清运前的准备工作 ⑴垃圾清运由上至下，从四层到一层开始，做到随拆随清； ⑵漏渣洞设置北侧外墙，利用竹胶板做板面，外侧采用钢管脚手架双背楞，间距300mm，并做一临时门，当本层垃圾清运完毕时随时封堵，以免发生安全事故； ⑶在地面的上方与漏渣洞之间做一45度的硬质斜坡道，以减缓垃圾的冲击力。 4、施工前技术准备： (1)、首先熟悉被拆建筑物的图纸，弄清建筑物的结构情况、建筑情况、水电及设备管道情况，地下隐蔽设施情况。 （2)、对施工员进行安全技术交底,加强安全意识。 （3）、踏勘施工现场,熟悉周围环境、场地、道路、水电设备管路、建筑物情况等。 （4）、建设单位应向施工单位提供以下资料： a 拆除工程的有关图纸和资料； b 拆除工程涉及区域的地上、地下建筑及设施分布情况资料。 （5）、建设单位应负责做好影响拆除工程安全施工的各种管线的切断、迁移工作。采取防护措施，确认安全后方可施工。 （6）、拆除工程必须制定生产安全事故应急救援预案，成立组织机构，并应配备抢险救援器材。
