怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
2、A）。
3、4、5、 束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。
6、 导线的标注格式：a-b-c ×d-e-f例：N1- BV -2×+其中： N1 表示导线的回路编号BV 表示导线为聚氯乙烯绝缘铜芯线2 表示导线的根数为2表示导线的截面为2.5mm 2表示1根接零保护线，截面为2.5mm 2dg20 表示穿管为直径为20mm 的钢管QA 表示线路沿墙敷设、暗埋四、 照明电器的表示方法照明电器由光源和灯具组成。
灯具在平面图中采用图形符号表示。
在图形符号旁标注文字，说明灯具的名称和功能。
1、光源的类型及代号2导线根数 导线截面 敷 设 部 位 敷 设 管径 导线型号 线路编号3五、 电力及照明设备包括配电箱、灯具、开关插座等表示方法为：1、 电力及照明设备在平面图中采用图形符号表示， 并在图形符号旁标注文字，说明设备的名称、规格、数量、安装方式、离开高度等。
教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线，可分别画出，也可只画一根图线，但必须加以标志。
若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“+”将其分开，如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。
对于“+”形连接点，必须加实心圆点，如图 1.2(b)所示。
而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。
若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。
照明电路接线图怎么看？照明电路接线图识图解首先我们来熟悉一下常用的照明用附件，它有：灯座、开关、插座、挂线盒和灯罩。
灯座：它的作用是固定灯泡（或者灯管）。
按其结构形式可分为螺丝口和卡口（插口）灯座；按其安装方式可分为吊式灯座（俗称灯头）、平灯座和管式灯座；按其外壳材料可分为胶木、瓷质和金属灯座；按其用途还可分为普通灯座、防水灯座、安全灯座和多用灯座等等。
开关：其作用是接通或断开电源的器件，一般称灯开关。
根据安装形式分为明装式和暗装式。
明装式有拉线开关、拨把开关（又称平开关）等，暗装式多采用拨把开关（也称跳板式开关）。
按其结构分为单极开关、双极开关、三极开关、单控开关、双控开关、多控开关及旋转开关等。
插座：它的作用是为移动式照明电器、家用电器或其它用电设备提供电源。
它连接方便、灵活多用，有明装和暗装之分，按其结构可分为单相双极双孔、单相三级三孔（有一极为保护接地或接零）和三相四极四孔（有一极为接零或接地）插座等。
挂线盒：或吊线盒的作用是用来悬挂吊灯或连接线路的，一般有塑料和瓷质两种。
灯罩：它的作用是为了控制光线，提高照明效率，使光线更加集中，灯罩的形式很多，按其材质可分为玻璃罩、搪瓷罩、薄铝罩等几种；按反射、透射扩散的作用，可分为直接式间接式和半间接式三种。
在生产和生活照明中，常用的灯罩有锥形、塔形球形、防爆形、斜照形等几种。
基本照明电路电路是电流的通路，照明电路的作用是实现电能转换为光能。
它包括电源、电灯、导线和开关等，电气照明的基本线路有以下几种：一只单联开关控制一盏灯，如下图（A）所示。
接线时，开关应接在相线（俗称火线）上，使开关切断后，灯头上没有电，以利安全。
两只双联开关在两个地方控制一盏灯，如下图（B）所示这种控制方式，通常用于楼梯处的电灯，在楼上和楼下都可以控制，有时也用于走廊电灯，在走廊的两头都可控制。
两只双联开关和一只三联开关在三个地方控制一盏灯，如下图（A）所示。
这种方式一般用于楼梯和走廊。
【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。
⑵总开关的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率数，各条照明支路分相情况。
如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示，见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。
图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相关各表，不再赘述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3-3所示。
照明灯具在平面图上表示的方法往往用图形符号加文字标注。
灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
图例符号见上文，或国标GB4728。
照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。
系统图是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。
与土建图纸不同，安装图纸主要是用各种规范性的符号代替，所以顺便结合前几篇我们所学习的知识，认清各自代表什么意思。
一、电气系统图系统图是安装图纸中必不可少的一部分，电气系统图即电气系统控制图。
是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。
如下图，就是一个系统图。
图1同学们看到图纸，一开始肯定有些懵，信息很多，我们一点点从头开始讲解。
还记得一开始咱们讲解的照明系统的组成吗？系统图其实就是把这些组成部分详细表示出来图2首先把系统图按大块分开。
图3系统图的展现的就是一个建筑配电箱的接线情况，如何布线通往各处的分配电箱以及其它线路。
图4 图5二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。
原理大家应该都明白了，但是还是看不懂。
原因安装图纸都是用符号来表示，对于零基础来说，这些就是天书。
这时就要用到前面我们学习的识图知识，不知道的，先看看前面的安装文章。
1、总配电箱尺寸（重点）电气安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。
安装图纸都会给图示表，如图6所示。
看不明的找图示就可以了。
图6首先找到总配电箱的尺寸，如图7所示。
图7580*600*120是总配电箱尺寸580*600*120（长*高*厚）配电箱名称：AL02、总配电箱内电气原件配电箱基本上都是购买的成品，算量时计算个数即可，箱内元器件大家大概了解就行，不用刻意记忆。
图83、进线电缆（重点）图9前面在讲电线配管时，重点讲了它们的符号识别。
现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。
YJV22-4*95-SC100FCYJV：交联聚乙烯绝缘、聚氯乙烯护套、（铜芯）电力电缆22：铠装电缆4*95：四芯，每根95平方毫米SC100：直径为100mm的焊接钢管FC：沿地暗敷设常见电线表示方法L——铝T——铜（省略）J——交合Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚氯乙烯L——线芯为铝芯。
教你怎样快速看懂室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

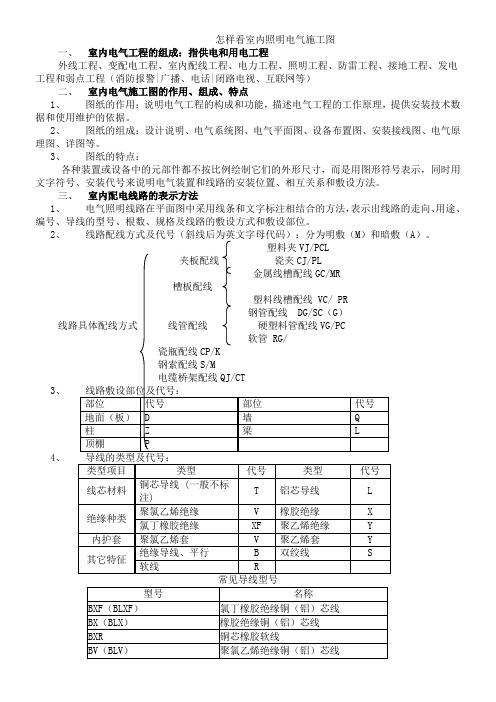

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配塑料线槽配线钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线 (一般不标注)T 铝芯导线L绝缘种类：聚氯乙烯绝缘V 橡胶绝缘X 氯丁橡胶绝缘XF 聚乙烯绝缘Y内护套聚氯乙烯套V 聚乙烯套Y其它特征绝缘导线、平行B 双绞线S 软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。
电气照明平面图怎么看,照明平面图识图做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。
可是要做到这一点也并不容易。
因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
必须掌握识图与实际布线知识，否则完不成照明灯具安装与放线工作，甚至还会浪费导线及费工费时。
在布置灯具及放线时，“相线进开关，零线进灯头”，这是最基本知识。
但仅知道这些还不够，还要知道灯具与灯具之间、放线根数。
如果图纸上已标注出导线根数(即图中灯具之间以短斜线段标注根数)的话。
在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。
如若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
电工之家给出七种附图实例。
对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数有所不一样。
其中最简单的图1，是一个开关控制灯。
开关为单极情况下，电源进线及开关至灯具问导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根以上时才用短斜线段表示根数(本例图为说明方便，在两根情况下也注出导线根数)。
如图6所示，在两地分别由一个开关控制两个灯头时，由实际接线图可以推测出放线根数。
两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源仍为两个。
在接插座的线路中，插座的相线若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。
最后还有一点要注意的，就是设计图与实际放线是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。
