教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线，可分别画出，也可只画一根图线，但必须加以标志。
若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“+”将其分开，如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。
对于“+”形连接点，必须加实心圆点，如图 1.2(b)所示。
而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。
若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。
【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。
⑵总开关的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率数，各条照明支路分相情况。
如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示，见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。
图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相关各表，不再赘述。

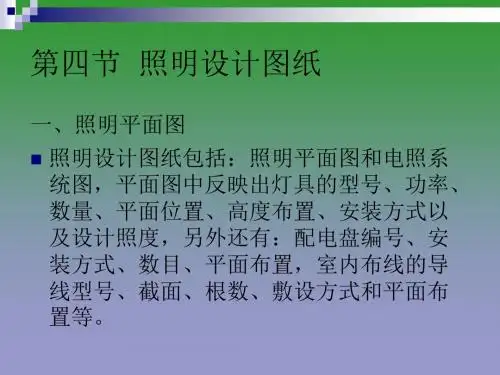

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3-3所示。
照明灯具在平面图上表示的方法往往用图形符号加文字标注。
灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
图例符号见上文，或国标GB4728。
照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。
