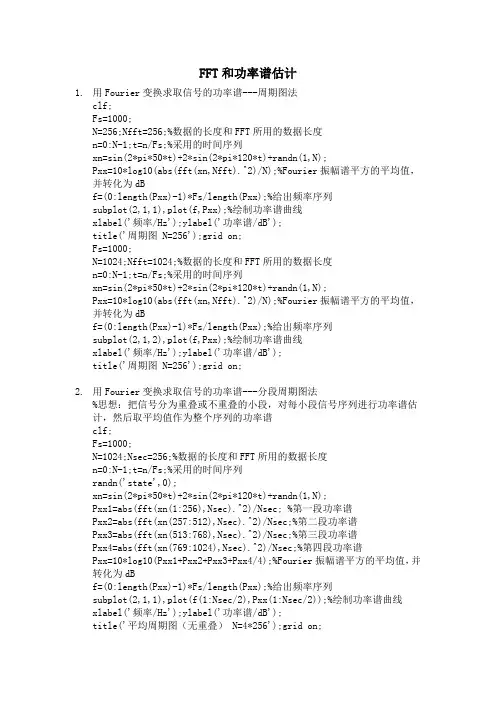

FFT和功率谱估计1.用Fourier变换求取信号的功率谱---周期图法clf;Fs=1000;N=256;Nfft=256;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=10*log10(abs(fft(xn,Nfft).^2)/N);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,1),plot(f,Pxx);%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('周期图 N=256');grid on;Fs=1000;N=1024;Nfft=1024;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=10*log10(abs(fft(xn,Nfft).^2)/N);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,2),plot(f,Pxx);%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('周期图 N=256');grid on;2.用Fourier变换求取信号的功率谱---分段周期图法%思想：把信号分为重叠或不重叠的小段，对每小段信号序列进行功率谱估计，然后取平均值作为整个序列的功率谱clf;Fs=1000;N=1024;Nsec=256;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx1=abs(fft(xn(1:256),Nsec).^2)/Nsec; %第一段功率谱Pxx2=abs(fft(xn(257:512),Nsec).^2)/Nsec;%第二段功率谱Pxx3=abs(fft(xn(513:768),Nsec).^2)/Nsec;%第三段功率谱Pxx4=abs(fft(xn(769:1024),Nsec).^2)/Nsec;%第四段功率谱Pxx=10*log10(Pxx1+Pxx2+Pxx3+Pxx4/4);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,1),plot(f(1:Nsec/2),Pxx(1:Nsec/2));%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('平均周期图（无重叠） N=4*256');grid on;%运用信号重叠分段估计功率谱Pxx1=abs(fft(xn(1:256),Nsec).^2)/Nsec; %第一段功率谱Pxx2=abs(fft(xn(129:384),Nsec).^2)/Nsec;%第二段功率谱Pxx3=abs(fft(xn(257:512),Nsec).^2)/Nsec;%第三段功率谱Pxx4=abs(fft(xn(385:640),Nsec).^2)/Nsec;%第四段功率谱Pxx5=abs(fft(xn(513:768),Nsec).^2)/Nsec;%第四段功率谱Pxx6=abs(fft(xn(641:896),Nsec).^2)/Nsec;%第四段功率谱Pxx7=abs(fft(xn(769:1024),Nsec).^2)/Nsec;%第四段功率谱Pxx=10*log10(Pxx1+Pxx2+Pxx3+Pxx4+Pxx5+Pxx6+Pxx7/7);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,2),plot(f(1:Nsec/2),Pxx(1:Nsec/2));%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('平均周期图（重叠1/2） N=1024');grid on;3.用Fourier变换求取信号的功率谱---welch方法%思想：welch法采用信号重叠分段，加窗函数和FFT算法等计算一个信号序列的自功率谱（PSD）和两个信号序列的互功率谱（CSD），采用MATLAB自%带的函数psdclf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;window=hanning(256);noverlap=128;dflag='none';randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=psd(xn,Nfft,Fs,window,noverlap,dflag);f=(0:Nfft/2)*Fs/Nfft;plot(f,10*log10(Pxx));xlabel('频率/Hz');ylabel('功率谱/dB');title('PSD--Welch方法');grid on;4.功率谱估计----多窗口法（multitaper method ,MTM法）%思想：利用多个正交窗口获得各自独立的近似功率谱估计，综合这些得到一个序列的功率谱估计；相对于普通的周期图有更大的自由度；MTM法采用一个参数：时间带%宽积NW，这个参数用以定义计算功率谱所用窗的数目为2*NW-1，NW越大，时间域分辨率越高而频率分辨率越低，使得功率谱估计的波动减小；随着NW 的增大%，每次估计中谱泄露增多，总功率谱估计的偏差增大clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);[Pxx1,f]=pmtm(xn,4,Nfft,Fs); %此处有问题subplot(2,1,1),plot(f,10*log10(Pxx1));xlabel('频率/Hz');ylabel('功率谱/dB');title('多窗口法（MTM）NW=4');grid on;[Pxx,f]=pmtm(xn,2,Nfft,Fs);subplot(2,1,2),plot(f,10*log10(Pxx));xlabel('频率/Hz');ylabel('功率谱/dB');title('多窗口法（MTM）NW=2');grid on;5.功率谱估计----最大熵法（maxmum entmpy method,MEM法）%思想：假定随机序列为平稳高斯过程利用已知的自相关序列rxx(0),rxx(1),rxx(2)...rxx(p)为基础，外推自相关序列rxx(p+1),rxx(p+2)...保证信息熵最大clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;window=hanning(256);randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);[Pxx1,f]=pmem(xn,14,Nfft,Fs); %此处有问题subplot(2,1,1),plot(f,10*log10(Pxx1));xlabel('频率/Hz');ylabel('功率谱/dB');title('最大熵法（MEM）Order=14');grid on;%采用Welch方法估计功率谱noverlap=128;dflag='none';subplot(2,1,2)psd(xn,Nfft,Fs,window,noverlap,dflag);xlabel('频率/Hz');ylabel('功率谱/dB');title('Welch方法估计功率谱');grid on;6.功率谱估计----多信号分类法（multiple signal classification,music法）%注：适用于白白噪声中的多正弦波频率估计%思想：将数据自相关矩阵看成是由信号自相关矩阵和噪声自相关矩阵两部分组成，求他们的矩阵特征值向量clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;randn('state',0);xn=sin(2*pi*100*t)+2*sin(2*pi*200*t)+randn(1,N);pmusic(xn,[7,1.1],Nfft,Fs,32,16);xlabel('频率/KHz');ylabel('功率谱/dB'); title('Welch方法估计功率谱');grid on;。

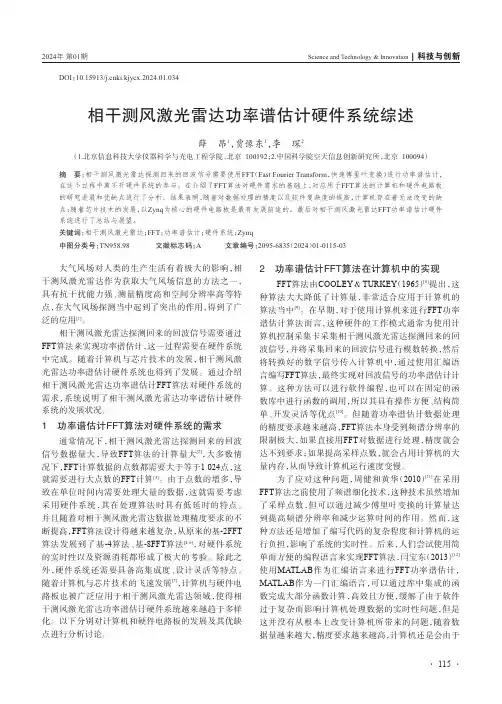

Science and Technology & Innovation｜科技与创新2024年第01期DOI：10.15913/ki.kjycx.2024.01.034相干测风激光雷达功率谱估计硬件系统综述薛昂1，贾豫东1，李琛2（1.北京信息科技大学仪器科学与光电工程学院，北京100192；2.中国科学院空天信息创新研究所，北京100094）摘要：相干测风激光雷达探测回来的回波信号需要使用FFT（Fast Fourier Transform，快速傅里叶变换）进行功率谱估计，在这个过程中离不开硬件系统的参与。

在介绍了FFT算法对硬件需求的基础上，对应用于FFT算法的计算机和硬件电路板的研究进展和优缺点进行了分析。

结果表明，随着对数据处理的精度以及软件复杂度的提高，计算机存在着无法改变的缺点；随着芯片技术的发展，以Zynq为核心的硬件电路板是最有发展前途的。

最后对相干测风激光雷达FFT功率谱估计硬件系统进行了总结与展望。

关键词：相干测风激光雷达；FFT；功率谱估计；硬件系统；Zynq中图分类号：TN958.98 文献标志码：A 文章编号：2095-6835（2024）01-0115-03大气风场对人类的生产生活有着极大的影响，相干测风激光雷达作为获取大气风场信息的方法之一，具有抗干扰能力强、测量精度高和空间分辨率高等特点，在大气风场探测当中起到了突出的作用，得到了广泛的应用[1]。

相干测风激光雷达探测回来的回波信号需要通过FFT算法来实现功率谱估计，这一过程需要在硬件系统中完成。

随着计算机与芯片技术的发展，相干测风激光雷达功率谱估计硬件系统也得到了发展。

通过介绍相干测风激光雷达功率谱估计FFT算法对硬件系统的需求，系统说明了相干测风激光雷达功率谱估计硬件系统的发展状况。

1 功率谱估计FFT算法对硬件系统的需求通常情况下，相干测风激光雷达探测回来的回波信号数据量大，导致FFT算法的计算量大[2]，大多数情况下，FFT计算数据的点数都需要大于等于1 024点，这就需要进行大点数的FFT计算[3]。

功率谱估计引言：对信号和系统进行的分析研究、处理有两类方法：一类是在时域内进行，维纳滤波、卡尔曼滤波以及自适应滤波等都属于时域处理方法；另一类方法是频域研究方法。

对于确定性信号，傅里叶变换是在频率分析研究的理论基础，但是在实际生活中大多数信号是随机信号，而随机信号的傅里叶变换是不存在的，在实际应用中，通常通过采集和观测平稳随机过程的一个抽样序列的一段（有限个）数据，根据这有限个已知的数据来估计随机过程的功率谱问题来对随机信号进行分析，这即是频率谱估计。

功率谱估计是数字信号处理的主要内容之一，主要研究信号在频域中的各种特征，目的是根据有限数据在频域内通过用某种有效的方法来估计出其功率谱密度，从而得出信号、噪声及干扰的一些性质来，提取被淹没在噪声中的有用信号。

功率谱估计就是通过信号的相关性估计出接受到信号的功率随频率的变化关系，实际用途有滤波，信号识别（分析出信号的频率），信号分离，系统辨识等。

谱估计技术是现代信号处理的一个重要部分，还包括空间谱估计，高阶谱估计等。

按照Weiner —Khintchine 定理，随机信号的功率谱和其自相关函数服从傅里叶变换关系，可以得出功率谱的一个定义，如公式（1）所示：()jwm m xx jw xx e m re P -∞-∞=∑=)( 公式（1）对于平稳随机信号，服从各态历经性，集合平均可以用时间平均来代替，可以推出功率谱的另一定义。

如公式（2）所示：()])(121[2lim ∑-=-∞→+=N N n jwn N jw xx e n x N E e P 公式（2）频率谱估计主要分为经典谱估计和现代谱估计，经典谱估计是将数据工作区外的未知数据假设为零,相当于数据加窗,主要方法有相关法和周期图法;现代谱估计是通过观测数据估计参数模型再按照求参数模型输出功率的方法估计信号功率谱,主要是针对经典谱估计的分辨率低和方差性能不好等问题提出的,应用最广的是AR 参数模型。

功率谱估计功率谱估计就是通过信号的相关性估计出接受到信号的功率随频率的变化关系，实际用途有滤波，信号识别（分析出信号的频率），信号分离，系统辨识等。

谱估计技术是现代信号处理的一个重要部分，还包括空间谱估计，高阶谱估计等。

维纳滤波、卡尔曼滤波，可用于自适应滤波，信号波形预测等（火控系统中的飞机航迹预判）。

如果我在噪声中加入一个信号波形。

要完全滤波出我加入的信号波形，能够做到吗？如果知道一些信息，利用一个参考信号波形，可利用自适应滤波做到（信号的初始部分稍有失真）。

功率谱估计是数字信号处理的主要内容之一，主要研究信号在频域中的各种特征，目的是根据有限数据在频域内提取被淹没在噪声中的有用信号。

下面对谱估计的发展过程做简要回顾:英国科学家牛顿最早给出了“谱”的概念。

后来，1822年，法国工程师傅立叶提出了著名的傅立叶谐波分析理论。

该理论至今依然是进行信号分析和信号处理的理论基础。

傅立叶级数提出后，首先在人们观测自然界中的周期现象时得到应用。

19世纪末，Schuster提出用傅立叶级数的幅度平方作为函数中功率的度量，并将其命名为“周期图”（periodogram）。

这是经典谱估计的最早提法，这种提法至今仍然被沿用，只不过现在是用快速傅立叶变换（FFT）来计算离散傅立叶变换（DFT），用DFT的幅度平方作为信号中功率的度量。

周期图较差的方差性能促使人们研究另外的分析方法。

1927年，Yule提出用线性回归方程来模拟一个时间序列。

Yule的工作实际上成了现代谱估计中最重要的方法——参数模型法谱估计的基础。

Walker利用Yule的分析方法研究了衰减正弦时间序列，得出Yule-Walker方程，可以说，Yule和Walker都是开拓自回归模型的先锋。

1930年，著名控制理论专家Wiener在他的著作中首次精确定义了一个随机过程的自相关函数及功率谱密度，并把谱分析建立在随机过程统计特征的基础上，即，“功率谱密度是随机过程二阶统计量自相关函数的傅立叶变换”，这就是Wiener—Khintchine定理。

功率谱估计浅谈摘要：介绍了几种常用的经典功率谱估计与现代功率谱估计的方法原理，并利用Matlab对随机信号进行功率谱估计，对两种方法做出比较，分别给出其优缺点。

关键词：功率谱；功率谱估计；经典功率谱估计；现代功率谱估计前言功率谱估计是从频率分析随机信号的一种方法,一般分成两大类:一类是经典谱估计;另一类是现代谱估计。

由于经典谱估计中将数据工作区以外的未知数据假设为零，这相当于数据加窗，导致分辨率降低和谱估计不稳定。

现代谱估计则不再简单地将观察区外的未知数据假设为零，而是先将信号的观测数据估计模型参数，按照求模型输出功率的方法估计信号功率谱，回避了数据观测区以外的数据假设问题。

周期图、自相关法及其改进方法(Welch)为经典(非参数)谱估计方法, 其以相关和傅里叶变换为基础,对于长数据记录较适用,但无法根本解决频率分辨率低和谱估计稳定性的问题,特别是在数据记录很短的情况下,这一问题尤其突出。

以随机过程的参数模型为基础的现代参数法功率谱估计具有更高的频率分辨率和更好的适应性,可实现信号检测或信噪分离,对语音、声纳雷达、电磁波及地震波等信号处理具有重要意义,并广泛应用于通信、自动控制、地球物理等领域。

在现代参数法功率谱估计方法中,比较有效且实用的是AR模型法，Burg谱估计法,现代谱估计避免了计算相关,对短数据具有更强的适应性,从而弥补了经典谱估计法的不足,但其也有一些自身的缺陷。

下面就给出这两类谱估计的简单原理介绍与方法实现。

经典谱估计法经典法是基于传统的傅里叶变换。

本文主要介绍一种方法：周期图法。

周期图法由于对信号做功率谱估计，需要用计算机实现，如果是连续信号，则需要变换为离散信号。

下面讨论离散随机信号序列的功率谱问题。

连续时间随机信号的功率谱密度与自相关函数是一对傅里叶变换对，即：()()j x x S R e d +∞-Ω-∞Ω=⎰τττ若()x R m 是()x R Ω的抽样序列，由序列的傅里叶变化的关系，可得()()j j n x x m S e R m e ωω∞-=-∞=∑即()j x S e ω与()x R m 也是一对傅里叶变换对。

第1篇一、实验目的1. 理解经典功率谱估计的原理和方法；2. 掌握BT法、周期图法、Bartlett法和Welch法等经典功率谱估计方法；3. 通过MATLAB仿真，验证各种方法的性能和特点；4. 分析实验结果，总结经典功率谱估计方法的优缺点。

二、实验原理功率谱估计是信号处理中的一个重要方法，用于分析信号的频率成分。

经典功率谱估计方法主要包括BT法、周期图法、Bartlett法和Welch法等。

1. BT法：先估计自相关函数，然后进行傅里叶变换得到功率谱；2. 周期图法：直接对样本进行傅里叶变换，得到功率谱；3. Bartlett法：将信号分成L段，计算每段的自相关函数，然后进行傅里叶变换得到功率谱；4. Welch法：对信号进行分段，计算每段的自相关函数，然后进行傅里叶变换得到功率谱，并对结果进行加权平均。

三、实验环境1. 操作系统：Windows 10；2. 编程语言：MATLAB；3. 实验数据：随机信号样本。

四、实验步骤1. 生成随机信号样本；2. 使用BT法进行功率谱估计；3. 使用周期图法进行功率谱估计；4. 使用Bartlett法进行功率谱估计；5. 使用Welch法进行功率谱估计；6. 对比分析各种方法的估计结果。

五、实验结果与分析1. BT法：BT法是一种较为精确的功率谱估计方法，其估计结果与真实功率谱较为接近。

但是，BT法需要计算样本的自相关函数，计算量较大。

2. 周期图法：周期图法是一种简单易行的功率谱估计方法，但其估计结果存在较大误差。

当样本长度N较大时，周期图法的估计结果逐渐接近真实功率谱。

3. Bartlett法：Bartlett法在Bartlett窗口的宽度较大时，估计结果较为准确。

但是，当Bartlett窗口的宽度较小时，估计结果误差较大。

4. Welch法：Welch法是一种改进的周期图法，通过分段和加权平均，提高了估计精度。

Welch法在估计精度和计算量之间取得了较好的平衡。

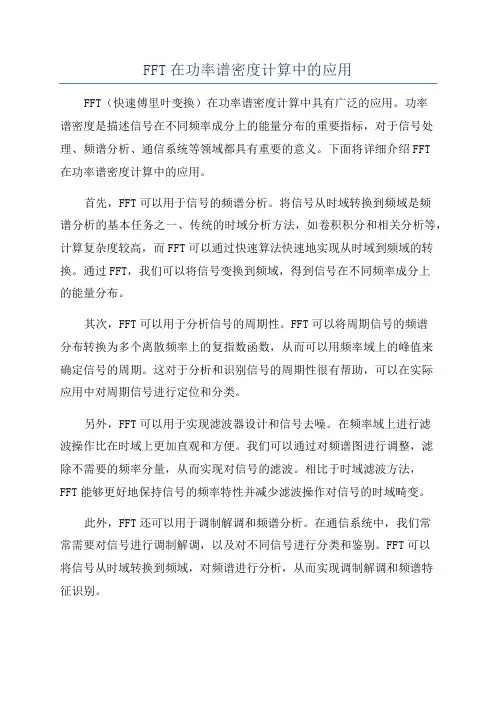

FFT在功率谱密度计算中的应用FFT（快速傅里叶变换）在功率谱密度计算中具有广泛的应用。

功率谱密度是描述信号在不同频率成分上的能量分布的重要指标，对于信号处理、频谱分析、通信系统等领域都具有重要的意义。

下面将详细介绍FFT在功率谱密度计算中的应用。

首先，FFT可以用于信号的频谱分析。

将信号从时域转换到频域是频谱分析的基本任务之一、传统的时域分析方法，如卷积积分和相关分析等，计算复杂度较高，而FFT可以通过快速算法快速地实现从时域到频域的转换。

通过FFT，我们可以将信号变换到频域，得到信号在不同频率成分上的能量分布。

其次，FFT可以用于分析信号的周期性。

FFT可以将周期信号的频谱分布转换为多个离散频率上的复指数函数，从而可以用频率域上的峰值来确定信号的周期。

这对于分析和识别信号的周期性很有帮助，可以在实际应用中对周期信号进行定位和分类。

另外，FFT可以用于实现滤波器设计和信号去噪。

在频率域上进行滤波操作比在时域上更加直观和方便。

我们可以通过对频谱图进行调整，滤除不需要的频率分量，从而实现对信号的滤波。

相比于时域滤波方法，FFT能够更好地保持信号的频率特性并减少滤波操作对信号的时域畸变。

此外，FFT还可以用于调制解调和频谱分析。

在通信系统中，我们常常需要对信号进行调制解调，以及对不同信号进行分类和鉴别。

FFT可以将信号从时域转换到频域，对频谱进行分析，从而实现调制解调和频谱特征识别。

最后，FFT在图像处理中也有应用。

图像也可以视为二维信号，通过对图像进行FFT，可以得到图像在频域上的能量分布，从而实现图像的频谱特征提取、滤波和编码等操作。

FFT在图像处理中的应用包括图像去噪、边缘检测、图像压缩等。

总的来说，FFT在功率谱密度计算中有着广泛的应用。

通过FFT算法，可以快速地将信号从时域转换到频域，实现信号的频谱分析、滤波操作、调制解调和频谱特征提取等。

FFT在信号处理、通信系统、图像处理等领域都具有重要的作用，为相关技术的研究和应用提供了强有力的工具。

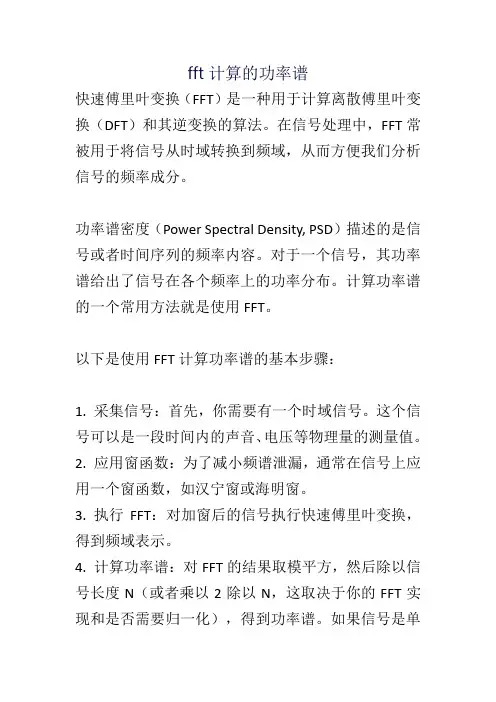

fft计算的功率谱
快速傅里叶变换（FFT）是一种用于计算离散傅里叶变换（DFT）和其逆变换的算法。

在信号处理中，FFT常被用于将信号从时域转换到频域，从而方便我们分析信号的频率成分。

功率谱密度（Power Spectral Density, PSD）描述的是信号或者时间序列的频率内容。

对于一个信号，其功率谱给出了信号在各个频率上的功率分布。

计算功率谱的一个常用方法就是使用FFT。

以下是使用FFT计算功率谱的基本步骤：
1. 采集信号：首先，你需要有一个时域信号。

这个信号可以是一段时间内的声音、电压等物理量的测量值。

2. 应用窗函数：为了减小频谱泄漏，通常在信号上应用一个窗函数，如汉宁窗或海明窗。

3. 执行FFT：对加窗后的信号执行快速傅里叶变换，得到频域表示。

4. 计算功率谱：对FFT的结果取模平方，然后除以信号长度N（或者乘以2除以N，这取决于你的FFT实现和是否需要归一化），得到功率谱。

如果信号是单
边带（只考虑正频率），那么还需要乘以2来保留总功率。

数学上，这个过程可以表示为：
X[k]=FFT(x[n])X[k] = FFT(x[n])X[k]=FFT(x[n])
Pxx[k]=∣X[k]∣2NPxx[k] = \frac{|X[k]|^2}{N}Pxx[k]=N∣X[k]∣2
其中，xxx[n]x[n]x[n] 是时域信号，XXX[k]X[k]X[k] 是其频域表示，Pxx[k]Pxx[k]Pxx[k] 是在频率kkk 处的功率谱密度。

注意：这只是计算功率谱的一种基本方法，实际应用中可能还需要考虑其他因素，如窗函数的选择、重叠处理、平滑等。

1. 介绍FFT和功率谱密度的概念FFT（快速傅里叶变换）是一种计算傅里叶变换的快速算法，它可以将一个信号从时域转换到频域。

在信号处理中，FFT广泛应用于信号的频谱分析、滤波、相关性分析等方面。

功率谱密度（PSD）是信号在频域上的能量分布，它可以帮助人们了解信号的频率成分以及不同频率成分的能量大小。

2. matlab中的fft函数在matlab中，可以使用fft函数来计算信号的快速傅里叶变换。

fft函数的基本语法为：Y = fft(X)其中X是输入的信号序列，Y是输出的频谱序列。

使用fft函数可以将一个长度为N的时域序列转换为长度为N的频域序列。

3. matlab中的功率谱密度估计matlab中提供了多种方法来进行功率谱密度估计，比较常用的方法包括periodogram、welch和blackman-tukey方法。

这些方法在频谱估计的精度、计算效率以及对信号特性的要求上有所不同，可以根据应用的具体需求选择合适的方法。

4. 使用matlab计算功率谱密度以下是一个简单的例子，演示了如何使用matlab中的fft和功率谱密度估计方法来分析一个示例信号的频谱特性。

```matlab生成示例信号Fs = 1000; 采样频率为1000Hzt = 0:1/Fs:1-1/Fs; 信号的时间范围为1秒x = cos(2*pi*100*t) + randn(size(t)); 生成含有高斯白噪声的正弦信号计算信号的fftN = length(x); 信号长度X = fft(x); 计算信号的fftf = (0:N-1)*(Fs/N); 计算频率轴绘制信号的频谱figure;plot(f,abs(X));title('Single-Sided Amplitude Spectrum of x(t)');xlabel('Frequency (Hz)');ylabel('|X(f)|');使用periodogram方法估计功率谱密度[p_periodogram,f_periodogram] = periodogram(x,[],[],Fs);使用welch方法估计功率谱密度window = 512; 窗口长度noverlap = 256; 重叠长度[p_welch,f_welch] = pwelch(x,window,noverlap,[],Fs);绘制功率谱密度谱figure;plot(f_periodogram,10*log10(p_periodogram),'r',f_welch,10*log1 0(p_welch),'b');title('Power Spectral Density Estimates');xlabel('Frequency (Hz)');ylabel('Power/Frequency (dB/Hz)');legend('Periodogram','Welch');```通过上述例子，我们可以看到如何使用matlab中的fft函数和功率谱密度估计方法来对一个示例信号进行频谱分析。

在MATLAB中，计算功率谱是信号处理和频谱分析中的重要任务。

功率谱可以帮助我们了解信号中不同频率成分的能量分布情况，对于理解信号特性和进行频谱分析都是至关重要的。

在MATLAB中，有多种方法可以用来计算功率谱，在本文中，我将介绍并比较其中的四种常用方法。

第一种方法是使用MATLAB中的`periodogram`函数。

`periodogram`函数可以直接计算信号的功率谱密度（PSD），它采用傅里叶变换的方法，将信号从时域转换到频域，并计算功率谱密度。

这种方法简单直接，适用于对功率谱快速估计的情况。

在使用`periodogram`函数时，我们可以指定窗函数和重叠比例等参数，来对功率谱的估计进行优化。

第二种方法是使用`pwelch`函数。

`pwelch`函数也可以用来计算信号的功率谱密度，它采用Welch方法，通过对信号进行分段，然后对每个段进行傅里叶变换，并对结果进行平均来估计功率谱密度。

Welch 方法可以减小估计的方差，得到更平滑和可靠的功率谱估计结果。

在使用`pwelch`函数时，同样可以指定窗函数和重叠比例等参数来优化估计结果。

第三种方法是使用`fft`函数和自行计算功率谱。

通过对信号进行傅里叶变换得到频谱，然后对频谱的幅度进行平方运算，即可得到功率谱。

这种方法的好处是灵活性高，可以根据具体需求对傅里叶变换和求平方的结果进行后续处理，比如进行平滑或滤波操作。

但是需要注意的是，自行计算功率谱需要对信号处理和频谱分析有较深的理解。

第四种方法是使用`cpsd`函数。

`cpsd`函数可以用来计算信号之间的交叉功率谱密度，适用于多信号系统中不同信号之间的频谱分析。

交叉功率谱密度可以帮助我们理解不同信号之间频率成分的相关性和影响程度，对于系统建模和故障诊断都是非常有帮助的。

MATLAB提供了多种方法来计算功率谱，每种方法都有其适用的场景和优势。

在具体应用中，我们可以根据信号特性和分析需求来选择合适的方法。

功率谱估计方法的比较与评价功率谱估计是信号处理领域的重要工具，用于分析信号的频率内容和能量分布。

随着科技的进步，出现了多种功率谱估计方法，例如经典的周期图法、快速傅里叶变换法以及最小二乘法等。

本文将对这些方法进行比较与评价，旨在找出最适合于不同应用场景的功率谱估计方法。

一、周期图法周期图法是一种常用的功率谱估计方法，它利用信号的自相关函数来计算功率谱。

该方法适用于稳态信号，并能够较好地估计信号的频谱特征。

但周期图法在非稳态信号的估计上存在一定的局限性，并且计算复杂度较高，需要较长的计算时间。

二、快速傅里叶变换法快速傅里叶变换（FFT）法是一种高效的功率谱估计方法，通过将信号从时域转换为频域，可以快速计算出信号的功率谱。

FFT法的优点是计算速度快，适用于大数据量的处理。

然而，由于FFT法是基于信号的离散采样点进行计算的，对于非周期信号的估计效果可能不够准确。

三、最小二乘法最小二乘法是一种经典的信号处理方法，可以用于估计信号的功率谱密度函数。

该方法利用样本点间的相关性来估计信号的频谱分布，并通过最小化误差的平方和来求解最优的谱估计。

最小二乘法的优点是估计结果较为准确，对于非稳态信号的估计效果也较好。

然而，最小二乘法在计算复杂度上稍高，并且对于信噪比较低的信号，估计结果可能受到较大影响。

四、窗函数法窗函数法是一种常见的功率谱估计方法，它通过在时域上对信号进行窗函数加权来减小频谱泄露的影响。

窗函数法对于非周期性和非稳态信号的功率谱估计具有一定的优势，可以提供更准确的估计结果。

然而，在窗函数选择上需要权衡分辨率和频谱失真的平衡，不同的窗函数选择会对结果产生一定的影响。

综上所述，不同的功率谱估计方法适用于不同的应用场景。

周期图法适用于稳态信号的估计；快速傅里叶变换法适用于大数据量的处理；最小二乘法适用于需要较高估计准确度的场景；窗函数法适用于非周期性和非稳态信号的估计。

在具体应用中，需要根据信号特性和实际需求选择合适的功率谱估计方法，以获得准确可靠的结果。

fft计算的功率谱【引言】在信号处理领域，功率谱是一种重要的分析方法，它能够反映出信号的频率特性和能量分布。

而FFT（快速傅里叶变换）作为一种高效的计算方法，广泛应用于信号处理、图像处理等领域。

本文将详细介绍如何利用FFT计算功率谱，以及在这个过程中需要注意的要点。

【FFT计算的基本原理】FFT是一种将时域信号转换为频域信号的快速算法。

其基本原理是将原始信号分解成一系列子序列，然后对每个子序列进行频域变换，最后将这些变换结果组合起来得到完整的频域谱。

与传统的傅里叶变换相比，FFT在计算速度上有很大的优势，尤其在处理大规模数据时表现出色。

【功率谱的计算方法】功率谱是描述信号频谱特性的一种指标，它的计算方法为：将信号的平方值按频率进行积分，然后除以信号的时长。

即：S(f) = ∫|x(t)|^2 * dt / T，其中x(t)为信号在时刻t的取值，T为信号的时长。

【FFT计算功率谱的步骤】1.对原始信号进行窗函数处理，以减少频谱泄漏和旁瓣干扰。

2.对处理后的信号进行快速傅里叶变换，得到频谱幅度谱。

3.计算每个频率点的功率谱，即幅度谱的平方。

4.对功率谱进行归一化处理，使其能量和为1。

【应用场景及优势】FFT计算功率谱在许多领域都有广泛的应用，如通信、声学、图像处理等。

其优势主要体现在以下几点：1.计算速度快，尤其适用于大规模数据处理。

2.能有效抑制频谱泄漏和旁瓣干扰。

3.具有良好的实时性，可应用于实时信号处理系统。

【总结】通过以上介绍，我们可以看到FFT计算在功率谱分析中的应用具有显著的优势。

作为一种高效的计算方法，FFT为信号处理领域提供了强大的技术支持。

FFT 在功率谱密度计算中的应用一、FFT 算法理论依据和编程思想FFT 算法的基本思想：考察DFT 与IDFT 的运算发现，利用以下两个特性可减少运算量： Ⅰ)系数是一个周期函数，它的周期性和对称性可利用来改进运算，提高计算效率。

如:因此利用这些周期性和对称性，DFT 运算中有些项可合并；Ⅱ）利用W N nk的周期性和对称性，把长度为N 点的大点数的DFT 运算分解为若干个小点数的DFT 。

因为DFT 的计算量正比于N 2，N 小计算量也就小。

FFT 算法正是基于这样的基本思想发展起来的。

它有多种形式，下面是按时间抽取的FFT （N 点DFT 运算的分解） 先从一个特殊情况开始，假定N 是2的整数次方，N=2M，M ：正整数1.将N 点的DFT 分解为两个N/2点的DFT ：首先将序列x （n ）分解为两组，一组为偶数项，一组为奇数项r=0,1，…，N/2-1将DFT 运算也相应分为两组：其中X 1（k ）和X 2（k ）分别是x 1（r ）和x 2（r ）的N/2点DFT 。

可见，一个N 点的DFT 可以分解为两个N/2点的DFT ，这两个N/2点的DFT 再按照上面（1）式合成为一个N 点DFT ，注意到，X 1（k ），X 2（k ）有N/2个点，即k=0，1，…，N/2-1，由（1）式得到X（k）只有N/2点，而实际上X（k）有N个点，即k=0，1，…，N-1，要用X1（k），X2（k）表示全部X（K）值，还必须应用系数w的周期性和对称性。

2.X(k)的(N/2)～N-1点表示：由X(k)= X1（k）+w kNX2（k）, k=0,1,2,…,N/2-1得：，（2a）因为,且同样。

考虑到WNk对称性：。

故（2b）（2a）式表示了X（k）前半部分k=0～N/2-1时的组成方式，（2b）式则表示了后半部分k=N/2～N-1时的组成方式。

这两式所表示的运算过程可用一个称作蝶形的信号流图来表示。
