3(无线通信设备安装定额)-TSW文档

无线通信设备安装定额1. 引言无线通信设备的安装定额是在无线通信设备安装过程中，对设备数量、安装时间、所需材料等进行科学合理的预估和规划。

通过制定正确的安装定额，可以提高无线通信设备安装工作的效率和质量。

本文将针对无线通信设备的安装定额进行介绍，包括定额的制定原则、主要内容、编制方法等。

希望可以为相关从业人员提供参考和指导，提高无线通信设备安装工作的标准化水平。

2. 定额制定原则2.1 合理性原则安装定额应在充分调研和实践基础上制定，充分考虑设备安装工作中的不确定因素，确保安装定额具有合理性。

同时，定额制定过程中需要考虑设备型号、规格、供应商等因素，以确保所制定的定额能够适用于具体的安装工作。

2.2 科学性原则安装定额应基于科学的方法和数据进行制定，通过数据分析和统计方法，合理估计安装过程中所需的时间、材料和人力资源等要素，并根据实际情况进行调整和优化。

2.3 稳定性原则安装定额应具有一定的稳定性，即在相同条件下，相同规模的设备安装工作所需的时间、材料和人力资源等要素应基本保持一致。

这样可以保证安装工作的可控性和可预测性，提高安装工作的效率和质量。

3. 定额主要内容无线通信设备安装定额的主要内容包括以下方面：3.1 设备数量安装定额中需要明确设备的数量。

这部分信息主要来源于工程设计和需求规划，通过对设备数量的准确统计，可以为安装工作提供明确的任务目标。

3.2 安装时间安装定额中需要对设备的安装所需的时间进行预估。

这部分信息可能需要依据设备的种类、规格、安装方式等因素进行调整。

在制定定额时，需要考虑到设备的数量和复杂度，以及相关的工作环境和条件。

3.3 材料需求安装无线通信设备需要使用一定数量的材料，如电缆、接头、支架等。

安装定额需要明确所需材料的种类和数量，以保证安装工作的顺利进行。

3.4 人力资源安装无线通信设备需要一定数量的人力资源。

安装定额需要明确所需人员的数量和技能要求，以及各个岗位的工作职责和工作时间分配，以确保安装工作能够有序进行。

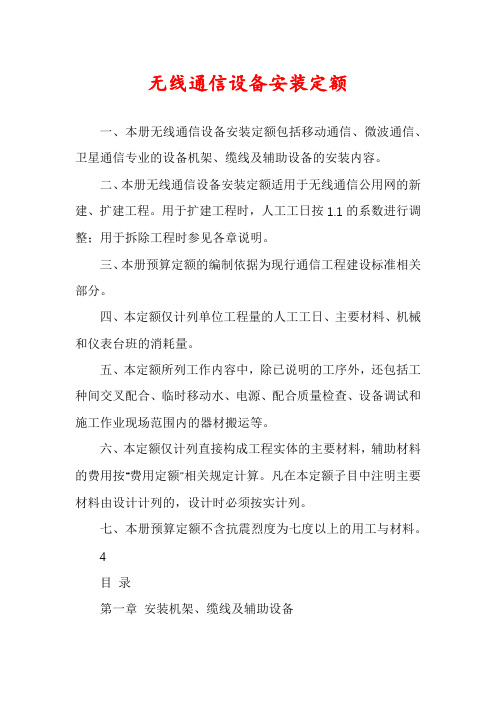

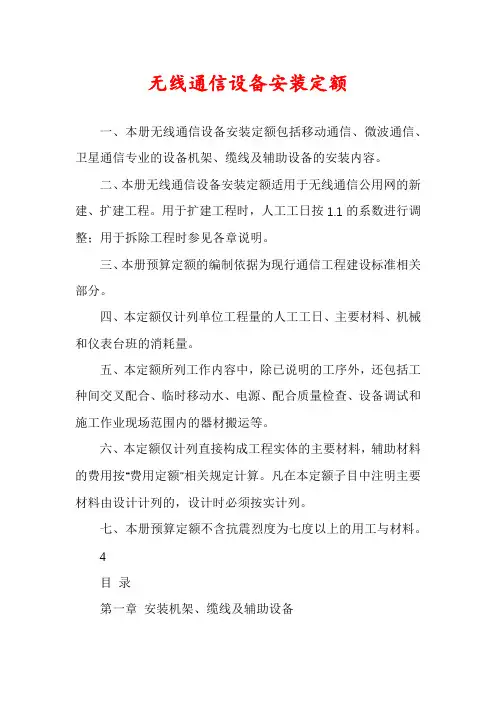

无线通信设备安装定额一、本册无线通信设备安装定额包括移动通信、微波通信、卫星通信专业的设备机架、缆线及辅助设备的安装内容。

二、本册无线通信设备安装定额适用于无线通信公用网的新建、扩建工程。

用于扩建工程时，人工工日按1.1的系数进行调整；用于拆除工程时参见各章说明。

三、本册预算定额的编制依据为现行通信工程建设标准相关部分。

四、本定额仅计列单位工程量的人工工日、主要材料、机械和仪表台班的消耗量。

五、本定额所列工作内容中，除已说明的工序外，还包括工种间交叉配合、临时移动水、电源、配合质量检查、设备调试和施工作业现场范围内的器材搬运等。

六、本定额仅计列直接构成工程实体的主要材料，辅助材料的费用按“费用定额”相关规定计算。

凡在本定额子目中注明主要材料由设计计列的，设计时必须按实计列。

七、本册预算定额不含抗震烈度为七度以上的用工与材料。

4目录第一章安装机架、缆线及辅助设备说明.........................................................................................................................................................（8）第一节安装电缆走道及支撑加固设施 (9)第二节安装机架（柜）、配线架、附属设备 (10)第三节布放设备缆线…………………………………………………………………………………………………………………（12）一、布放设备电缆……………………………………………………………………………………………………………………（12）二、布放信号线、软光纤……………………………………………………………………………………………………………（14）三、布放电源线………………………………………………………………………………………………………………………（15）第四节安装防护设施…………………………………………………………………………………………………………………（17）第五节第二章安装移动通信设备说明………………………………………………………………………………………………………………………………………（18）第一节安装、调测移动通信天线、馈线.........................................................................................................（19）一、安装移动通信天线 (19)二、安装移动通信馈线………………………………………………………………………………………………………………（22）三、安装、调测天馈线附属设备……………………………………………………………………………………………………（23）四、天馈线系统调测…………………………………………………………………………………………………………………（24）第二节安装、调测基站设备…………………………………………………………………………………………………………（25）一、安装基站设备……………………………………………………………………………………………………………………（25）二、基站系统调测……………………………………………………………………………………………………………………（26）三、安装调测基站控制、管理设备…………………………………………………………………………………………………（27）第三节联网调测………………………………………………………………………………………………………………………（28）第三章安装微波通信设备说明 (29)5第一节安装、调测微波天馈线 (30)二、安装微波天线……………………………………………………………………………………………………………………（30）三、安装馈线、分路系统……………………………………………………………………………………………………………（35）四、调测微波天馈线系统……………………………………………………………………………………………………………（36）第二节安装、调测数字微波设备……………………………………………………………………………………………………（37）一、安装数字微波设备………………………………………………………………………………………………………………（37）二、数字微波设备单机测试…………………………………………………………………………………………………………（38）第三节微波系统调测……………………………………………………………………………………………………...............（40）一、中继段调测.......................................................................................................................................（40）二、数字段通道调测.................................................................................................................................（41）三、数字段内其他项目调测........................................................................................................................（42）四、全电路调测.......................................................................................................................................（43）第四节安装、调测一点多址数字微波设备 (45)第五节安装、调测视频传输设备……………………………………………………………………………………………………（46）第四章安装卫星地球站设备说明………………………………………………………………………………………………………………………………………（47）第一节安装调测天馈线系统…………………………………………………………………………………………………………（48）一、安装调试天线座架………………………………………………………………………………………………………………（48）二、安装、调试天线主、副反射面…………………………………………………………………………………………………（49）三、安装、调试驱动及附属设备..................................................................................................................（50）四、安装馈线..........................................................................................................................................（51）五、调试天馈线系统.................................................................................................................................（52）第二节安装、调试地球站设备.....................................................................................................................（53）一、安装低噪声放大设备、室外单元（ODU） (53)二、安装高功放设备.................................................................................................................................（54）三、安装中频及基带设备、监控设备 (56)6四、测试低噪声放大设备……………………………………………………………………………………………………………（58）五、测试高功放设备…………………………………………………………………………………………………… (59)六、测试中频及基带设备、监控设备............................................................................................................（60）七、安装、调测视频传输设备.....................................................................................................................（62）第三节卫星地球站设备系统调测..................................................................................................................（63）一、站内环测..........................................................................................................................................（63）二、系统调测..........................................................................................................................................（64）第四节安装、调测卫星通信小型地球站（VSAT）设备 (65)一、安装、测试卫星通信小型地球站（VSAT）设备.......................................................................................（65）二、中心站站内环测及全网系统对测 (66)7第一章安装机架、缆线及辅助设备说明一、本章定额包括了无线通信设备各专业工程所涉及的机架、缆线及辅助设备的安装。

定额编号项目名称单位技工TSW1-001安装室内电缆槽道米0.50 TSW1-002安装室内电缆走线架米0.40 TSW1-003安装室外馈线走道(水平)米 1.00 TSW1-004安装室外馈线走道(沿外墙垂直)米 1.50 TSW1-005安装软光纤走线槽米0.30 TSW1-006安装综合架 柜架 2.50 TSW1-007增（扩）装子机框个0.15 TSW1-008安装电源分配柜 箱（落地式）架 3.00 TSW1-009安装电源分配柜 箱（壁挂式）架 2.00 TSW1-010安装数字分配柜、箱(落地式)架 5.00 TSW1-011安装数字分配柜、箱(壁挂式)架 2.50 TSW1-012安装数字 光分配架单元个0.25 TSW1-013安装壁挂式外围告警监控箱架 1.50 TSW1-014电源分配柜带电更换熔断器/空开个 1.50 TSW1-015安装室内接地排个 1.00 TSW1-016安装室外接地排个 1.30 TSW1-017安装防雷接地装置套 1.00 TSW1-018敷设户内接地母线十米 1.39 TSW1-019接地跨接线10处 1.13 TSW1-020接地网电阻测试组 1.00 TSW1-021安装打印机台0.25 TSW1-022安装维护用微机终端台 1.00 TSW1-023120欧姆平衡电缆（双芯）100米条 1.40 TSW1-024120欧姆平衡电缆（单芯）100米条 2.00 TSW1-025SYV类同轴电缆（单芯）100米条 1.50 TSW1-026接SYV类同轴电缆（多芯）百米条 2.00 TSW1-027数据电缆(10芯以下)百米条 1.00 TSW1-028数据电缆(10芯以上)百米条 1.50TSW1-029120欧姆平衡电缆（双芯）条0.10 TSW1-030接120欧姆平衡电缆(多芯)条0.80 TSW1-031接SYV类同轴电缆芯条0.12 TSW1-032接数据电缆(10芯以下)条0.12 TSW1-033接数据电缆(10芯以上)条0.25 TSW1-034布放监控信号线十米条0.20 TSW1-035室内放绑软光纤(15m以下)条0.40 TSW1-036室内放绑软光纤(15m以上)条0.70 TSW1-037室外放绑软光纤十米条 1.00 TSW1-038室内布放电力电缆(16mm2以下)十米条0.18 TSW1-039室内布放电力电缆(35mm2以下)十米条0.25 TSW1-040室内布放电力电缆(70mm2以下)十米条0.36 TSW1-041室内布放电力电缆(120mm2以下)十米条0.49 TSW1-042室内布放电力电缆(185mm2以下)十米条0.60 TSW1-043室内布放电力电缆(240mm2以下)十米条0.76 TSW1-044安装列内电源线列 1.70 TSW1-045室外布放电力电缆(16mm2以下)十米条0.21 TSW1-046室外布放电力电缆(35mm2以下)十米条0.30 TSW1-047室外布放电力电缆(70mm2以下)十米条0.43 TSW1-048室外布放电力电缆(120mm2以下)十米条0.59 TSW1-049室外布放电力电缆(185mm2以下)十米条0.72 TSW1-050室外布放电力电缆(240mm2以下)十米条0.95 TSW1-051铺地漆布(普通)百平方米20.00 TSW1-052铺地漆布(防静电)百平方米26.00 TSW1-053制作抗震机座个 1.50 TSW1-054安装抗震机座个0.50 TSW1-055房柱加固处 1.00 TSW1-056安装加固吊挂处0.50 TSW1-057安装支撑铁架个0.80 TSW1-058安装馈线密封窗个 2.00TSW1-059封堵馈线窗处 1.00 TSW1-060开挖墙洞处 2.00 TSW1-061封堵电缆洞处 1.50 TSW2-001安装全向天线(楼顶铁塔上,20m以下)副7.00 TSW2-002安装全向天线(楼顶铁塔上,20米以上每增加10m)副 1.00 TSW2-003安装全向天线(地面铁塔上,40m以下)副8.00TSW2-004安装全向天线(地面铁塔上,40m以上至80m之间每增加10m)副 1.00TSW2-005安装全向天线(地面铁塔上,80m以上90m以下)副16.00 TSW2-006安装全向天线(地面铁塔上,90m以上每增加10m)副 2.00 TSW2-007安装全向天线(拉线塔上)副9.00 TSW2-008安装全向天线(支撑杆上)副 5.00 TSW2-009安装定向天线(楼顶铁塔上,20m以下)副8.00 TSW2-010安装定向天线(楼顶铁塔上,20米以上每增加10m)副 1.00 TSW2-011安装定向天线(地面铁塔上,40m以下)副9.00TSW2-012安装定向天线(地面铁塔上,40m以上至80m之间每增加10m)副 1.00TSW2-013安装定向天线(地面铁塔上,80m以上90m以下)副17.00 TSW2-014安装定向天线(地面铁塔上,90m以上每增加10m)副 2.00 TSW2-015安装定向天线(拉线塔上)副11.00 TSW2-016安装定向天线(支撑杆上)副 6.00 TSW2-017安装定向天线(楼外墙壁)副13.00 TSW2-018安装调测塔顶信号放大器（有源）套 2.50 TSW2-019安装调测卫星全球定位系统(GPS)天线副 2.50 TSW2-020安装室内天线副 2.00 TSW2-021布放射频同轴电缆1/2″以下(布放10m)10米条0.50 TSW2-022布放射频同轴电缆1/2″以下(每增加10m)条0.30 TSW2-023布放射频同轴电缆7/8″以下(布放10m)条 1.50 TSW2-024布放射频同轴电缆7/8″以下(每增加10m)条0.80 TSW2-025布放射频同轴电缆7/8″以上(布放10m)条 2.50TSW2-026布放射频同轴电缆7/8″以上(每增加10m)10米条 1.20TSW2-027安装调测室内天、馈线附属设备(放大器或中继器)个 1.00TSW2-028安装调测室内天、馈线附属设备(分路器功分器、藕合器)个0.50TSW2-029安装调测室内天、馈线附属设备(匹配器、假负载)个0.50TSW2-030安装调测室内天、馈线附属设备(光纤分布主控单元)架 3.00TSW2-031安装调测室内天、馈线附属设备(光纤分布远端单元)单元 1.00TSW2-032基站天、馈线系统调测条 4.00 TSW2-033分布式天、馈线系统调测副 1.50 TSW2-034泄漏式电缆调测百米条 3.00 TSW2-035配合调测天、馈线系统站 3.00 TSW2-036安装基站设备(落地式)架10.00 TSW2-037安装基站设备(壁挂式)架8.00 TSW2-038安装室外基站设备(杆高<=20m)套10.00 TSW2-039安装室外基站设备(杆高>20m)套12.00 TSW2-040安装信道板载频 1.00 TSW2-041安装调测直放站设备站12.00 TSW2-042安装室外射频拉远单元套 4.00 TSW2-043GSM基站系统调测(3个载频以下)站20.00 TSW2-044GSM基站系统调测(6个载频以下)载频30.00 TSW2-045GSM基站系统调测(6个载频以上每增加一个载频)载频 1.50 TSW2-046CDMA基站系统调测(6个扇载以下)扇载40.00 TSW2-047CDMA基站系统调测(每增加一个扇载)扇载 2.50 TSW2-048配合系统测试站10.00 TSW2-049安装操作维护中心设备(OMCR)套 4.00 TSW2-050调测操作维护中心设备(OMCR)套26.00TSW2-051安装基站控制器、变码器架10.00 TSW2-052调测基站控制器、变码器中继 2.00 TSW2-053安装分组控制单元单元 2.00 TSW2-054调测分组控制单元单元 6.00 TSW2-055GSM基站联网调测(全向天线站)站25.00 TSW2-056GSM基站联网调测(定向天线站)站40.00 TSW2-057CDMA基站联网调测 全向天线站站30.00 TSW2-058CDMA基站联网调测 定向天线站站45.00 TSW2-059配合联网调测站 5.00 TSW2-060配合基站割接、开通站 3.00TSW3-001安装φ1 m以下抛物面天线(楼顶铁塔上,10m 以内)副13.00TSW3-002安装φ1 m以下抛物面天线(楼顶铁塔上,30m 以内)副32.00TSW3-003安装φ1 m以下抛物面天线(楼顶铁塔上,30m 以上每增10米)副 5.00TSW3-004安装φ1 m以下抛物面天线(地面铁塔上,30m 以内)副42.00TSW3-005安装φ1 m以下抛物面天线(地面铁塔上,60m 以内)副56.00TSW3-006安装φ1 m以下抛物面天线(地面铁塔上,80m 以内)副65.00TSW3-007安装φ1 m以下抛物面天线(地面铁塔上,80m以上每增20m)副8.00TSW3-008安装(吊装)φ2.0 m以下抛物面天线(地面水泥底座及2.2m以下铁架上安装)副15.00TSW3-009安装(吊装)φ2.0 m以下抛物面天线(楼顶上安装,10m 以内)副25.80TSW3-010安装(吊装)φ2.0 m以下抛物面天线(楼顶上安装,30m 以内)副61.00TSW3-011安装(吊装)φ2.0 m以下抛物面天线(楼顶上安装,30m 以上每增10米)副12.00TSW3-012安装(吊装)φ2.0 m以下抛物面天线(铁塔上安装,30m 以内)副79.00TSW3-013安装(吊装)φ2.0 m以下抛物面天线(铁塔上安装,60m 以内)副102.00TSW3-014安装(吊装)φ2.0 m以下抛物面天线(铁塔上安装,80m 以内)副120.00TSW3-015安装(吊装)φ2.0 m以下抛物面天线(铁塔上安装,80m以上每增20m)副18.00TSW3-016安装（吊装）φ3.2m以下抛物面天线(水泥底座及2.2m以下铁架上)副17.00TSW3-017安装（吊装）φ3.2m以下抛物面天线(楼房上,10m以内)副32.00TSW3-018安装（吊装）φ3.2m以下抛物面天线(楼房上,30m 以内)副77.00TSW3-019安装（吊装）φ3.2m以下抛物面天线(楼房上,30m 以上每增加10米)副14.00TSW3-020安装（吊装）φ3.2m以下抛物面天线(铁塔上,30m以内)副108.00TSW3-021安装（吊装）φ3.2m以下抛物面天线(铁塔上,60m以内)副130.00TSW3-022安装（吊装）φ3.2m以下抛物面天线(铁塔上,80m以内)副151.00TSW3-023安装（吊装）φ3.2m以下抛物面天线(铁塔上,80m以上每增20m)副20.00TSW3-024安装（吊装）φ3.2m以下抛物面天线(天线加边、加罩)副8.00TSW3-025安装（吊装）φ3.2m以下抛物面天线(分瓣天线拼装)副8.00TSW3-026安装（吊装）φ4.0m以下抛物面天线(水泥底座及2.2m以下铁架上)副40.00TSW3-027安装（吊装）φ4.0m以下抛物面天线(楼房上,10m以内)副56.50TSW3-028安装（吊装）φ4.0m以下抛物面天线(楼房上,30m 以内)副90.00TSW3-029安装（吊装）φ4.0m以下抛物面天线(楼房上,30m以上每增加10米)副15.00TSW3-030安装（吊装）φ4.0m以下抛物面天线(铁塔上,30m以内)副121.00TSW3-031安装（吊装）φ4.0m以下抛物面天线(铁塔上,60m以内)副142.00TSW3-032安装（吊装）φ4.0m以下抛物面天线(铁塔上,80m以内)副163.00TSW3-033安装（吊装）φ4.0m以下抛物面天线(铁塔上,80m以上每增20m)副21.00TSW3-034安装（吊装）φ4.0m以下抛物面天线(天线加边、加罩)副13.00TSW3-035安装（吊装）φ4.0m以下抛物面天线(分瓣天线拼装)副13.00TSW3-036天线至室外单元连接射频电缆条 2.00 TSW3-037室内、室外单元连接电缆(安装10m)条 2.00 TSW3-038室内、室外单元连接电缆(每增加10m)条 1.00 TSW3-039安装楼房上椭圆馈线(安装10m)条7.00 TSW3-040安装楼房上椭圆馈线(每增加10m)条 3.00 TSW3-041安装铁塔上椭圆馈线(安装10m)条22.00 TSW3-042安装铁塔上椭圆馈线(每增加10m)条7.00 TSW3-043安装分路系统套 1.50 TSW3-044调测天线 山头 楼房上(天线直径)1.0m以下副 4.00 TSW3-045调测天线(山头、楼房上,ф3.2m以下)副 5.50TSW3-046调测天线(山头、楼房上,ф4.0m以下)副 6.40 TSW3-047调测天线(铁塔上,ф1.0m以下)副7.00 TSW3-048调测天线(铁塔上,ф3.2m以下)副10.50 TSW3-049调测天线(铁塔上,ф4.0m以下)副13.40 TSW3-050调测馈线条 1.50 TSW3-051安装收发信机单元系统 1.00 TSW3-052安装中频基带处理单元系统 1.00 TSW3-053安装微波室外单元 杆高小于等于20m套7.00 TSW3-054安装微波室外单元 杆高大于20m套9.00 TSW3-055安装监控设备(主监控设备)套8.00 TSW3-056安装监控设备(次主监控设备)套7.00 TSW3-057安装监控设备(被控设备)部 1.00 TSW3-058安装辅助设备(波导充气机)部0.50 TSW3-059安装微波直放站设备全套18.00 TSW3-060调测收发信机套 4.00 TSW3-061调测直放站设备套9.00 TSW3-062调测分集接收机部 1.20 TSW3-063调测调制解调器套 5.50 TSW3-064调测波导倒换机部 2.00 TSW3-065调测主、次监控设备套10.00 TSW3-066调测被控设备套 3.00 TSW3-067调测公务盘盘 1.50 TSW3-068调测波导充气机部 2.00TSW3-069中继段调测(1系统)中继段/站8.00TSW3-070中继段调测(每增加一个系统)中继段/站2.00TSW3-071数字段主通道调测(1+1系统)数字段/站12.00TSW3-072数字段主通道调测(每增加一个系统)数字段/站4.00TSW3-073分复接接口盘调测(一个2M系统)数字段/站2.00TSW3-074分复接接口盘调试 每增加一个2Mb/s系统0.50TSW3-075数字段辅助通道调试(路边业务)业务段/站5.00TSW3-076数字段辅助通道调试(公务联络,两个上下话路站)套/站 3.00TSW3-077波道倒换(一个倒换段)数字段/站4.00TSW3-078监控调测 两个上下话路站（1+1系统 ）数字段 3.00 TSW3-079每增加一个系统系统 1.00 TSW3-080配合数字终端测试 调制段（1+1系统）数字段 1.50TSW3-081配合数字终端测试(每增一个系统)数字段/站0.50TSW3-082配合电源监控测试站 5.00 TSW3-083本地网入网系统联测站8.00 TSW3-084全电路主通道调测(两个终端站)站20.00 TSW3-085全电路主通道调测(每增一个系统)站8.00 TSW3-086全电路主通道调测(每增一个上下话路站)站16.00 TSW3-087全电路辅助通道调测(两个终端站)站 4.00 TSW3-088全电路辅助通道调测(每增一个系统)站 1.00 TSW3-089全电路辅助通道调测(每增一个上下话路站)站 1.00 TSW3-090全电路集中监控性能调试(主控站,1+1系统)站10.00TSW3-091全电路集中监控性能调试(主控站,每增一个系统)站 2.00TSW3-092全电路集中监控性能调试(次主控站)站8.00 TSW3-093全电路稳定性能测试站10.00 TSW3-094安装一点多址数字设备(中心站)站 6.00TSW3-095安装一点多址数字设备(中继站)站 4.00 TSW3-096安装一点多址数字设备(用户站)站 2.00 TSW3-097调测一点多址数字设备(收发信机)套 5.00 TSW3-098调测一点多址数字设备(勤务监控)套 2.00 TSW3-099调测一点多址数字设备(分复接器)套 3.00 TSW3-100系统联测站10.00 TSW3-101安装、调测电视编码器部 2.00 TSW3-102安装、调测电视编码器部 2.00 TSW3-103安装、调测网络接口单元部 2.00 TSW3-104安装、调测反向复用器部 2.00 TSW3-105安装、调测功率分配器部 2.00 TSW3-106安装、调测监视器部0.60 TSW3-107视频、伴音系统对测部22.00 TSW4-001安装天线座架(2.4m以下)架40.00 TSW4-002安装天线座架(3-4.2m)架70.00 TSW4-003安装天线座架(4.5-5.5m)架100.00 TSW4-004安装天线座架(6-8m)架130.00 TSW4-005安装天线座架(9-11m)架180.00 TSW4-006安装天线座架(12-13m)架190.00 TSW4-007安装天线座架(14-16m)架480.00 TSW4-008安装天线座架(17-20m)架550.00 TSW4-009安装天线座架(25-30m)架650.00 TSW4-010安装天线主、副反射面(2.4m以下)副30.00 TSW4-011安装天线主、副反射面(3-4.2m)副100.00 TSW4-012安装天线主、副反射面(4.5-5.5m)副198.00 TSW4-013安装天线主、副反射面(6-8m)副420.00 TSW4-014安装天线主、副反射面(9-11m)副550.00 TSW4-015安装天线主、副反射面(12-13m)副560.00 TSW4-016安装天线主、副反射面(14-16m)副1300.00 TSW4-017安装天线主、副反射面(17-20m)副1500.00TSW4-018安装天线主、副反射面(25-30m)副1800.00 TSW4-019安装、调试天线驱动及附属设备(4.5-5.5m)套110.00 TSW4-020安装、调试天线驱动及附属设备(6-8m)套186.00 TSW4-021安装、调试天线驱动及附属设备(9-11m)套252.00 TSW4-022安装、调试天线驱动及附属设备(12-13m)套294.00 TSW4-023安装、调试天线驱动及附属设备(14-16m)套510.00 TSW4-024安装、调试天线驱动及附属设备(17-20m)套576.00 TSW4-025安装、调试天线驱动及附属设备(25-30m)套684.00 TSW4-026天线至室外单元射频电缆(安装10m)条 2.50 TSW4-027天线至室外单元射频电缆（每增加10米）10米条 1.00 TSW4-028安装矩形馈线（安装10米）条 5.00 TSW4-029矩形馈线(每增加10m)10米条 1.80 TSW4-030椭圆馈线(安装10m)条7.00 TSW4-031椭圆馈线(每增加10m)10米条 3.00 TSW4-032调测天、馈线系统(2.4m以下)套11.00 TSW4-033调测天、馈线系统(3-4.2m)套17.00 TSW4-034调测天、馈线系统(4.5-5.5m)套30.00 TSW4-035调测天、馈线系统(6-8m)套40.00 TSW4-036调测天、馈线系统(9-11m)套55.00 TSW4-037调测天、馈线系统(12-13m)套75.00 TSW4-038调测天、馈线系统(14-16m)套110.00 TSW4-039调测天、馈线系统(17-20m)套130.00 TSW4-040调测天、馈线系统(25-30m)套150.00 TSW4-041安装低噪声放大设备(1：1)系统16.00 TSW4-042安装低噪声放大设备(2：1)系统20.00 TSW4-043安装室外单元ODU(50W以下含LNB,1:1)系统12.00 TSW4-044安装高功放设备(51～200W,1:1)系统16.00 TSW4-045安装高功放设备(51～200W,2:1)系统23.00 TSW4-046安装高功放设备(51～200W,3:1)系统30.00 TSW4-047安装高功放设备(201～500W,1:1)系统17.00TSW4-048安装高功放设备(201～500W,2:1)系统24.00 TSW4-049安装高功放设备(201～500W,3:1)系统34.00 TSW4-050安装高功放设备(600～900W,1:1)系统24.00 TSW4-051安装高功放设备(600～900W,2:1)系统32.00 TSW4-052安装高功放设备(600～900W,3:1)系统45.00 TSW4-053安装高功放设备(1000～3000W,1:1)系统26.00 TSW4-054安装高功放设备(1000～3000W,2:1)系统35.00 TSW4-055安装高功放设备(1000～3000W,3:1)系统53.00 TSW4-056安装变频器倒换开关(1:1)套 1.70 TSW4-057安装变频器倒换开关(4:1)套 2.00 TSW4-058安装变频器倒换开关(8:1)套 2.20 TSW4-059安装上/下变频器单元盘 1.00 TSW4-060安装监视、告警、控制(MAC)系统系统12.00 TSW4-061安装调制解调器倒换开关套 2.00 TSW4-062安装调制解调器(2Mb/s以下)盘8.00 TSW4-063安装调制解调器(2 Mb/s以上-8Mb/s)盘10.00 TSW4-064安装调制解调器(8Mb/s以上)盘12.00 TSW4-065测试低噪声放大器分系统(1:1倒换)系统30.00 TSW4-066测试低噪声放大器分系统(2:1倒换)系统45.00 TSW4-067测试室外单元ODU(50W以下含LNB)1：1系统30.00 TSW4-068测试高功放设备分系统(50以上～500W,1:1)系统35.00 TSW4-069测试高功放设备分系统(50以上～500W,2:1)系统45.00 TSW4-070测试高功放设备分系统(50以上～500W,3:1)系统65.00 TSW4-071测试高功放设备分系统(600～900W,1:1)系统50.00 TSW4-072测试高功放设备分系统(600～900W,2:1)系统65.00 TSW4-073测试高功放设备分系统(600～900W,3:1)系统85.00 TSW4-074测试高功放设备分系统(1000～3000W,1:1)系统65.00 TSW4-075测试高功放设备分系统(1000～3000W,2:1)系统85.00 TSW4-076测试高功放设备分系统(1000～3000W,3:1)系统105.00 TSW4-077测试变频器倒换开关(1:1)套10.00TSW4-078测试变频器倒换开关(4:1)套13.00 TSW4-079测试变频器倒换开关(8:1)套16.00 TSW4-080测试上/下变频器盘30.00 TSW4-081测试监视、告警、控制(MAC)系统系统40.00 TSW4-082测试调制解调器倒换开关套 3.00 TSW4-083测试调制解调器(2Mb/s以下,一路)一路 3.00TSW4-084测试调制解调器(2Mb/s以下,每增加一路)每增加一路2.00TSW4-085测试调制解调器(2 Mb/s以上-8Mb/s,一路)一路 4.00TSW4-086测试调制解调器(2 Mb/s以上-8Mb/s,每增加一路)每增加一路3.00TSW4-087测试调制解调器(8Mb/s以上,一路)一路 6.00TSW4-088测试调制解调器(8Mb/s以上,每增加一路)每增加一路4.00TSW4-089安装测试电视编码器套 2.00 TSW4-090安装测试电视解码器套 2.00 TSW4-091安装网络接口单元套 2.00 TSW4-092安装监视系统套0.60 TSW4-093视频、伴音传输系统调测套22.00 TSW4-094站内环测(2.4m以下)站20.00 TSW4-095站内环测(3-4.2m)站22.00 TSW4-096站内环测(4.5-5.5m)站25.00 TSW4-097站内环测(6-8m)站30.00 TSW4-098站内环测(9-11m)站40.00 TSW4-099站内环测(12-13m)站50.00 TSW4-100站内环测(14-16m)站60.00 TSW4-101站内环测(17-20m)站70.00 TSW4-102站内环测(25-30m)站80.00 TSW4-103系统调测(2.4m以下)站70.00 TSW4-104系统调测(3-4.2m)站85.00TSW4-105系统调测(4.5-5.5m)站100.00 TSW4-106系统调测(6-8m)站120.00 TSW4-107系统调测(9-11m)站140.00 TSW4-108系统调测(12-13m)站155.00 TSW4-109系统调测(14-16m)站175.00 TSW4-110系统调测(17-20m)站200.00 TSW4-111系统调测(25-30m)站230.00 TSW4-112安装中频及基带设备(中心站)站10.00 TSW4-113安装中频及基带设备(远端站)套18.00 TSW4-114测试中频及基带设备(中心站)系统90.00 TSW4-115测试中频及基带设备(远端站)套30.00 TSW4-116中心站站内环测站30.00 TSW4-117网内系统对测(200个站以内)系统50.00 TSW4-118网内系统对测(多于200个站增加)系统36.00 $$$$。

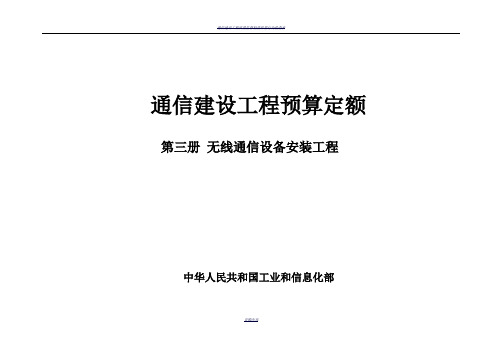

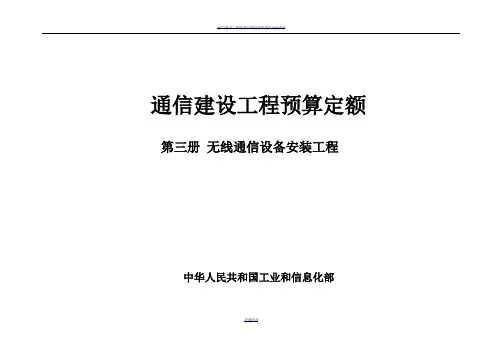

通信建设工程预算定额第三册无线通信设备安装工程中华人民共和国工业和信息化部二00八年五月工业和信息化部文件工信部规[2008]75号关于发布《通信建设工程概算预算编制办法》及相关定额的通知各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司：为适应通信建设发展需要，合理和有效控制工程建设投资，规范通信建设概算、预算的编制与管理，根据国家法律、法规及有关规定，我部修订了《通信建设工程概算、预算编制办法及费用定额》（邮部【1995】626号）以及通信建设工程预算定额等标准。

新修订的通信建设工程概算、预算定额配套文件包括：《通信建设工程概算、预算编制办法》，《通信建设工程费用定额》，《通信建设工程施工机械、仪器仪表台班定额》，《通信建设工程预算定额》（共五册：第一册通信电源设备安装工程、第二册有线通信设备安装工程、第三册无线通信设备安装工程、第四册通信线路工程、第五册通信管道工程）。

现予发布，自2008年7月1日起实施。

自实施之日起原邮电部《关于发布<通信建设工程概算、预算编制办法及费用定额>等标准的通知》（邮部【1995】626号）以及《关于发布<通信建设工程施工机械台班费用定额>等2项定额标准的通知》（邮部【1996】528号）同时废止。

附件：1.通信建设工程概算、预算编制办法2.通信建设工程费用定额3.通信建设工程施工机械、仪器仪表台班定额4.通信建设工程预算定额中华人民共和国工业和信息化部（章）二00八年五月二十四日（附件另发）主题词：邮电通信建设预算通知抄送：国家发展和改革委员会，财政部，住房和城乡建设部。

工业和信息化部办公厅2008年5月27日印发总说明一、通信建设工程预算定额（以下简称本定额）系通信行业标准。

二、本定额按通信专业工程分册，包括：第一册通信电源设备安装工程（册名代号TSD）第二册有线通信设备安装工程（册名代号TSY）第三册无线通信设备安装工程（册名代号TSW）第四册通信线路工程（册名代号TXL）第五册通信管道工程（册名代号TGD）三、本定额是编制通信建设项目投资估算、概算、预算和工程量清单的基础。

无线通信设备安装定额无线通信设备安装定额文档是针对无线通信设备的安装、维修、调试等工作进行统一规范，并且确保安全性与稳定性的指导性文件。

本文档内容包括无线通信设备安装定额的概念、意义、流程和注意事项。

以下是更详细的讨论：一、概念无线通信设备安装定额是指针对无线通信设备安装过程中需要遵循的固定规程，包括通信设备的组成、安装位置、接地要求、电源要求、通信设备放置以及线路布置等。

无线通信设备安装定额是为了确保无线通信设备安全运行，最终实现通信品质和连接质量的保障性文件。

二、意义无线通信设备安装定额的实际意义非常重要。

首先，对于无线通信设备的安装位置、天线高度和方向、信号覆盖面积等方面做出的规定可以确保无线通信设备的使用效果，并且避免干扰无线信号，保证无线通信及时、高效、可靠地传输。

其次，规范关于无线通信设备的安装、维修与调试的流程以及标准文件也有利于提高安全性，减少事故发生的可能性，从而达到保证通信设备安全运行的目的。

三、流程无线通信设备的安装、维修与调试流程分为以下几个步骤：1、检查无线通信设备的完好性。

2、查看无线通信设备的工作环境是否符合设备的要求。

3、对于无线通信设备的设计方案的实现，由技术人员进行现场检查并与规划方案做比对。

4、在确定安装位置后，确保无线通信设备的安全与可靠，这个过程涉及到无线电的安装、线路布置和电源的配备等。

5、切记不能遗漏接地的工作，需要做到接地的安全与稳定。

6、测试完毕后，需验收无线通信设备的性能并记录下来，详细说明通信设备的参数、状态与布置情况。

四、注意事项在安装、维修与调试无线通信设备进行过程中，用户应当遵守以下规范：1、勇于检查自己的设备。

这可以提高设备的完整性，确保无线通信设备的正常使用。

2、对无线通信设备安装位置进行选择时，必须要遵循无线通信设备的固定要求，特别要注意：电路板安装方向、天线安装板安装方向、接口开口方向等。

3、无线通信设备的线路安装要统一走线，齐度正确，并避免弯曲对线路产生负面影响，从而避免线路故障的发生。

附录一通信工程预算定额通信建设工程预算定额的内容较多，这里仅根据本书的教学需要，收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容。

第三册《无线通信设备安装工程》部分定额第一章安装机架、缆线及辅助设备安装室内外缆线走道见附表1-1。

安装机架（柜）、配线板（箱）、附属设备见附表1-2。

附表1-1 安装室内外缆线走道附表1-2 安装机架（柜）、配线板（箱）、附属设备第二章安装移动通信设备安装移动通信天线见附表1-3。

安装移动通信馈线见附表1-4。

安装、调测天线、馈线附属设备见附表1-5。

调测天线、馈线系统见附表1-6。

安装、调测基站设备见附表1-7。

附表1-3 安装移动通信天线附表1-4 安装移动通信馈线附表1-5 安装、调测天线、馈线附属设备附表1-6 调测天线、馈线系统附表1-7 安装、调测基站设备第四册《通信线路工程》部分定额第一章施工测量与开挖路面施工测量见附表2-1。

开挖路面见附表2-2。

附表2-1 施工测量附表2-2 开挖路面第二章敷设埋式光（电）缆挖、填光（电）缆沟及接头坑见附表2-3。

敷设埋式光（电）缆见附表2-4。

专用塑料管道内敷设光缆见附表2-5。

埋式光（电）缆保护与防护见附表2-6。

附表2-3 挖、填光（电）缆沟及接头坑附表2-4 敷设埋式光（电）缆附表2-5 专用塑料管道内敷设光缆附表2-6 埋式光（电）缆保护与防护第三章敷设架空光（电）缆立杆见附表2-7。

安装拉线附表2-8。

架设吊线见附表2-9。

架设光（电）缆见附表2-10。

附表2-7 立杆附表2-8 安装拉线附表2-9 架设吊线附表2-10 架设光（电）缆第四章敷设管道及其他光（电）缆敷设管道光（电）缆见附表2-11。

打墙洞、安装支撑物、引上管及保护设施见附表2-12。

引上光（电）缆见附表2-13。

墙壁光（电）缆见附表2-14。

布放成端电缆见附表2-15。

附表2-11 敷设管道光（电）缆附表2-12 打墙洞、安装支撑物、引上管及保护设施附表2-13 引上光（电）缆附表2-14 墙壁光（电）缆附表2-15 布放成端电缆第五章光（电）缆接续与测试光缆接续与测试见附表2-16。

附录一通信工程预算定额通信建设工程预算定额的内容较多，这里仅根据本书的教学需要，收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容。

第三册《无线通信设备安装工程》部分定额第一章安装机架、缆线及辅助设备安装室内外缆线走道见附表1-1。

安装机架（柜）、配线板（箱）、附属设备见附表1-2。

附表1-1 安装室内外缆线走道附表1-2 安装机架（柜）、配线板（箱）、附属设备第二章安装移动通信设备安装移动通信天线见附表1-3。

安装移动通信馈线见附表1-4。

安装、调测天线、馈线附属设备见附表1-5。

调测天线、馈线系统见附表1-6。

安装、调测基站设备见附表1-7。

附表1-3 安装移动通信天线附表1-4 安装移动通信馈线附表1-5 安装、调测天线、馈线附属设备附表1-6 调测天线、馈线系统附表1-7 安装、调测基站设备第四册《通信线路工程》部分定额第一章施工测量与开挖路面施工测量见附表2-1。

开挖路面见附表2-2。

附表2-1 施工测量附表2-2 开挖路面第二章敷设埋式光（电）缆挖、填光（电）缆沟及接头坑见附表2-3。

敷设埋式光（电）缆见附表2-4。

专用塑料管道内敷设光缆见附表2-5。

埋式光（电）缆保护与防护见附表2-6。

附表2-3 挖、填光（电）缆沟及接头坑附表2-4 敷设埋式光（电）缆附表2-5 专用塑料管道内敷设光缆附表2-6 埋式光（电）缆保护与防护第三章敷设架空光（电）缆立杆见附表2-7。

安装拉线附表2-8。

架设吊线见附表2-9。

架设光（电）缆见附表2-10。

附表2-7 立杆附表2-8 安装拉线附表2-9 架设吊线附表2-10 架设光（电）缆第四章敷设管道及其他光（电）缆敷设管道光（电）缆见附表2-11。

打墙洞、安装支撑物、引上管及保护设施见附表2-12。

引上光（电）缆见附表2-13。

墙壁光（电）缆见附表2-14。

布放成端电缆见附表2-15。

附表2-11 敷设管道光（电）缆附表2-12 打墙洞、安装支撑物、引上管及保护设施附表2-13 引上光（电）缆附表2-14 墙壁光（电）缆附表2-15 布放成端电缆第五章光（电）缆接续与测试光缆接续与测试见附表2-16。

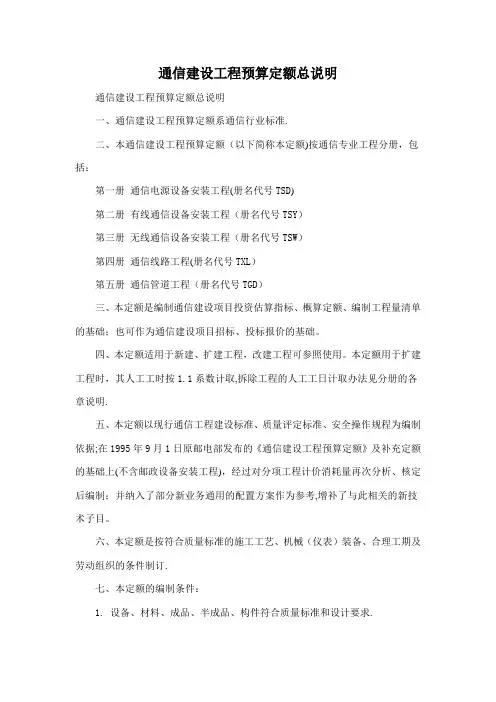

通信建设工程预算定额总说明通信建设工程预算定额总说明一、通信建设工程预算定额系通信行业标准.二、本通信建设工程预算定额（以下简称本定额)按通信专业工程分册，包括：第一册通信电源设备安装工程(册名代号TSD)第二册有线通信设备安装工程（册名代号TSY）第三册无线通信设备安装工程（册名代号TSW）第四册通信线路工程(册名代号TXL）第五册通信管道工程（册名代号TGD）三、本定额是编制通信建设项目投资估算指标、概算定额、编制工程量清单的基础；也可作为通信建设项目招标、投标报价的基础。

四、本定额适用于新建、扩建工程，改建工程可参照使用。

本定额用于扩建工程时，其人工工时按1.1系数计取,拆除工程的人工工日计取办法见分册的各章说明.五、本定额以现行通信工程建设标准、质量评定标准、安全操作规程为编制依据;在1995年9月1日原邮电部发布的《通信建设工程预算定额》及补充定额的基础上(不含邮政设备安装工程)，经过对分项工程计价消耗量再次分析、核定后编制；并纳入了部分新业务通用的配置方案作为参考,增补了与此相关的新技术子目。

六、本定额是按符合质量标准的施工工艺、机械（仪表）装备、合理工期及劳动组织的条件制订.七、本定额的编制条件：1. 设备、材料、成品、半成品、构件符合质量标准和设计要求.2. 通信各专业工程之间、与土建工程之间的交叉作业正常。

3. 施工安装地点、建筑物、设备基础、预留孔洞均符合安装要求。

4. 正常气候、水电供应等应满足正常施工要求。

八、本定额根据量价分离的原则，只反映人工工日、主要材料、机械（仪表）台班的消耗量.九、关于人工：1．本定额人工的分类为技术工和普通工.2．本定额的人工消耗量包括基本用工、辅助用工和其他用工：基本用工——完成分项工程和附属工程定额实体单位产品的加工量。

辅助用工——定额中未说明的工序用工量;指施工现场某些材料临时加工、排除故障、维持安全生产的用工量。

其他用工--定额中未说明的而在正常施工条件下必然发生的零星用工量：指工序间搭接、工种间交叉配合、设备与器材施工现场转移、施工现场机械（仪表)转移、质量检查配合以及不可避免的零星用工量。

通信建设工程预算定额第三册无线通信设备安装工程中华人民共和国工业和信息化部二00八年五月- 67 -工业和信息化部文件工信部规[2008]75号关于发布《通信建设工程概算预算编制办法》及相关定额的通知各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司：为适应通信建设发展需要，合理和有效控制工程建设投资，规范通信建设概算、预算的编制与管理，根据国家法律、法规及有关规定，我部修订了《通信建设工程概算、预算编制办法及费用定额》（邮部【1995】626号）以及通信建设工程预算定额等标准。

新修订的通信建设工程概算、预算定额配套文件包括：《通信建设工程概算、预算编制办法》，《通信建设工程费用定额》，《通信建设工程施工机械、仪器仪表台班定额》，《通信建设工程预算定额》（共五册：第一册通信电源设备安装工程、第二册有线通信设备安装工程、第三册无线通信设备安装工程、第四册通信线路工程、第五册通信管道工程）。

现予发布，自2008年7月1日起实施。

- 0 -自实施之日起原邮电部《关于发布<通信建设工程概算、预算编制办法及费用定额>等标准的通知》（邮部【1995】626号）以及《关于发布<通信建设工程施工机械台班费用定额>等2项定额标准的通知》（邮部【1996】528号）同时废止。

附件：1.通信建设工程概算、预算编制办法2.通信建设工程费用定额3.通信建设工程施工机械、仪器仪表台班定额4.通信建设工程预算定额中华人民共和国工业和信息化部（章）二00八年五月二十四日（附件另发）主题词：邮电通信建设预算通知抄送：国家发展和改革委员会，财政部，住房和城乡建设部。

工业和信息化部办公厅 2008年5月27日印发- 0 -总说明一、通信建设工程预算定额（以下简称本定额）系通信行业标准。

二、本定额按通信专业工程分册，包括：第一册通信电源设备安装工程（册名代号TSD）第二册有线通信设备安装工程（册名代号TSY）第三册无线通信设备安装工程（册名代号TSW）第四册通信线路工程（册名代号TXL）第五册通信管道工程（册名代号TGD）三、本定额是编制通信建设项目投资估算、概算、预算和工程量清单的基础。
