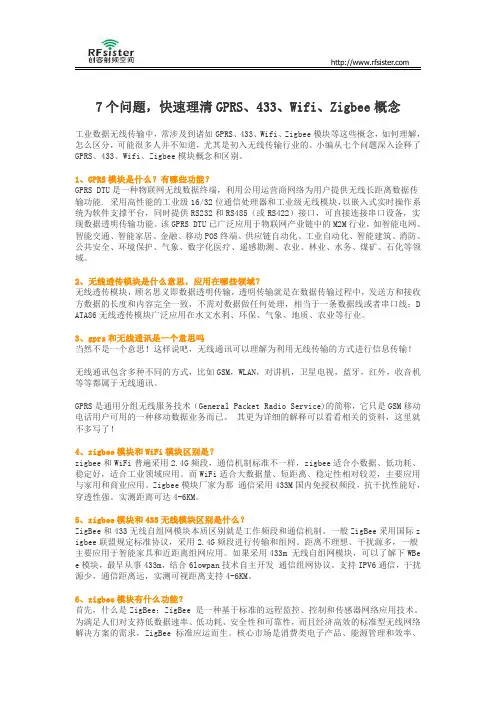

7个问题，快速理清GPRS、433、Wifi、Zigbee概念工业数据无线传输中，常涉及到诸如GPRS、433、Wifi、Zigbee模块等这些概念，如何理解，怎么区分，可能很多人并不知道，尤其是初入无线传输行业的。
小编从七个问题深入诠释了GPRS、433、Wifi、Zigbee模块概念和区别。
1、GPRS模块是什么？有哪些功能？GPRS DTU是一种物联网无线数据终端，利用公用运营商网络为用户提供无线长距离数据传输功能.采用高性能的工业级16/32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能。
该GPRS DTU已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、农业、林业、水务、煤矿、石化等领域。
2、无线透传模块是什么意思，应用在哪些领域？无线透传模块，顾名思义即数据透明传输，透明传输就是在数据传输过程中，发送方和接收方数据的长度和内容完全一致，不需对数据做任何处理，相当于一条数据线或者串口线；D ATA86无线透传模块广泛应用在水文水利、环保、气象、地质、农业等行业。
3、gprs和无线通讯是一个意思吗当然不是一个意思！这样说吧，无线通讯可以理解为利用无线传输的方式进行信息传输！无线通讯包含多种不同的方式，比如GSM，WLAN，对讲机，卫星电视，蓝牙，红外，收音机等等都属于无线通讯。
GPRS是通用分组无线服务技术（General Packet Radio Service)的简称，它只是GSM移动电话用户可用的一种移动数据业务而已。
其更为详细的解释可以看看相关的资料，这里就不多写了！4、zigbee模块和WiFi模块区别是？zigbee和WiFi普遍采用2.4G频段，通信机制标准不一样，zigbee适合小数据、低功耗、稳定好，适合工业领域应用。
433m无线模块数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25~+85度之间变化时,频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
433M发射模块主要技术指标:1、通讯方式:调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流:≤0.1UA6、发射电流:3～50MA7、工作电压：DC 3～12V特别适合多发一收无线遥控及数据传输系统.声表谐振器的频率稳定度仅次于晶体,而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容,温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路,而增加了一只数据调制三极管Q1，这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小.比如用PT2262或者SM5262等编码集成电路配接时,直接将它们的数据输出端第17脚接至数据模块的输入端即可.数据模块具有较宽的工作电压范围3~12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时,空旷地传输距离约20~50米,发射功率较小，当电压5V时约100~200米，当电压9V时约300~500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦.当电压大于l2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
433mhz无线收发模块工作原理
433MHz无线收发模块是一种常见的无线通信模块，它主要利用433MHz频段的无线电波进行数据收发。
接下来，本篇文章将详细介绍433MHz无线收发模块的工作原理。
一、无线电波的原理
无线电波是电磁波的一种，在大气中传播速度与光速相当。
无线电波的特点是频率范围很宽，从低频的几十千赫兹到高频的几百千兆赫兹，可以用来传输各种信息。
同时，无线电波在传输过程中会发生衰减、折射和多径效应等等，因此在实际应用中需要针对不同情况进行合适的处理。
二、433MHz无线收发模块的原理
433MHz无线收发模块主要包括以下几个部分：射频接收电路、射频发射电路、中频放大电路、解调电路、控制接口等。
在数据传输过程中，发射端将数据信号送入高频振荡器产生射频信号，并通过天线将射频信号发射出去；接收端通过天线接收到射频信号后，经过中频放大和解调处理，将数据信号恢复出来，最终输出到控制接口。
三、应用场景
433MHz无线收发模块被广泛应用于无线遥控、无线传感器、智能家居、智能医疗和车载通信等领域。
例如，智能家居中可以使用
433MHz无线收发模块实现智能门铃、智能灯控、智能窗帘等功能；车载领域中可以将车辆控制器和车载电子设备通过433MHz无线收发模块进行数据传输。
总之，433MHz无线收发模块是一种简单、实用的无线通信模块，优点是传输距离远，使用方便，被广泛应用于各个领域。
433m无线模块数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在—25〜+85度之间变化时，频飘仅为3ppm/度无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
433M发射模块主要技术指标：1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：土75KHZ4、发射功率：＜500MW5、静态电流：＜0.1UA6、发射电流：3〜50MA7、工作电压：DC 3〜12V特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3〜12V,当电压变化时发射频率基本不变，和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20〜50米，发射功率较小，当电压5V时约100〜200米，当电压9V时约300〜500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700〜800米，发射功率约500毫瓦。
当电压大于I2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
一、发射模块参数脚位及使用说明：脚位（从左到右）及使用说明：脚位名称功能说明1 ATAD 数据输入脚2 VCC 电源正极3 GND 电源负极用途：遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3、遥控灯、遥控车、安防等民用及工业配套遥控领域二、不带编码433M发射模块技术指标1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V三、接收模块参数脚位及使用说明：脚位名称功能说明1 、ANT 接天线端2 、VCC 电源正极3、4 、DATA 数据输出5 、GND 电源负极接收模块有四个外部接口，VCC"表示接电源正极，" DATA"表示输出，"GND"表示接电源负极（产品上有英文标示）。
无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
四、接收模块的技术参数工作电压(V)： DC5V静态电流(mA)： 4MA调制方式：调幅（OOK）工作温度： -10℃~+70℃接收灵敏度(dBm)： -105DB工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）尺寸(LWH)： 30*14*7mm如果距离要求较远，可接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；使用时接收频率、解码方式及振荡电阻应与发射匹配五、、质量特点数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
433无线模块使用方法
433无线模块使用方法
433无线模块是一种低功耗、低成本、简单易用的无线通信模块，广泛应用于无线遥控、无线传感器、无线数据传输等领域。
以下是433无线模块的使用方法。
一、接线方法
1. 把模块的VCC引脚连接到5V电源，GND引脚连接到地线。
2. 把模块的DATA引脚连接到需要传输数据的单片机的TX引脚，如果是无需接收数据的模块则不需要连接RX引脚。
3. 如果需要使用无线接收功能，则将模块的RX引脚连接到单片机的RX引脚。
二、编程方法
1. 使用单片机的串口通信库，将需要发送的数据通过串口发送到433无线模块的DATA引脚。
2. 接收数据时，通过单片机的串口接收函数，接收433无线模块发送过来的数据，如果无需接收数据，则可以不使用该功能。
三、注意事项
1. 433无线模块的传输距离与环境因素有关，建议在空旷的环境下使用。
2. 433无线模块的发送功率较小，如果需要传输远距离或在信号干扰较大的环境下，建议使用增强型的433无线模块。
3. 在使用433无线模块的时候，需要注意避免串口波特率不一致造成的数据传输错误。
4. 在使用433无线模块时，需要设置好模块的工作频率，避免不同频率之间的干扰。
总结
以上是关于433无线模块使用方法的详细介绍，进行使用时需要分清楚发送与接收的信号端口，并根据不同环境需求来选择合适的433
无线模块类型，注意事项也需要细心和谨慎处理。
希望本文能够对初次接触433无线模块的读者提供一定的帮助。
433Mhz无线数传模块的低功耗组网应用一：概述433M无线低功耗模块应用范围非常广泛。
相对于蓝牙，WIFI和Zigbee等2.4G等2.4G模块，其有着自身独特的又是。
如距离远，穿透力强，绕射能力出众，适合于小数据量应用。
低功耗无线模块一般提供了多个频道选择，可动态修改串口速率，空中速率，发射功率等各种参数。
一般情况下，无线通信模块具有很强的抗干扰能力, 灵敏度高，体积小，透明传输, 功耗低，传输距离远的特点, 客户使用时不需要编写复杂的传输与设置程序。
可应用于非常广泛的领域。
在无人机通信控制、工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控、PLC、车辆监控、遥控、遥测、小型无线网络、无线抄表、智能家居、工、非接触RF智能卡、楼宇自动化、安全防火系统、无线遥控系统、生物信号采集、机器人控制、无线232数据通信、无线485/422数据通信传输等领域中都有涉及。
在实际应用中，通信检测系统分为两部分，上位机和下位机。
在实际工程中，上位机一般由一个模块组成主机，多个模块组成从机。
从机分布在各个测试点，负责采集现场数据，并通过低功耗远距离无线数传模块将采集到的数据发送到主机，以及接收主机发来的控制指令；主机负责发送控制指令，控制从机的工作，接受从机发过来的数据，对数据进行存储，分析及做出相应的处理。
实际工程中，主机一般采用直流电源供电，从机由于施工难度和成本，一般采用电池供电。
在实时性要求不高的场合，从机也有功耗限制的情况下，通过两种方式可以使主机获取从机的数据，主机轮询和主机广播。
二、主机轮询：当模块处于低功耗模式下，主机一直处于活跃状态，从机在无事件发生时一直处于低功耗状态，当有事件发生时，处理当前事件，处理完成后又回到低功耗状态。
通过设置主机和从机为不同的地址。
假如主机的地址为00 00，从机的地址依次为00 01，00 02，00 03等等。
那么主机需要采集从机01的数据的时候，发送的数据格式为地址+信道+命令，如：00 01(从机地址)+信道+命令，从机01接收到相关的命令后，通过相似指令返回当前数据，如：00 00(主机地址)+信道+数据。
433无线模块参数一、无线模块介绍433无线模块是一种常用的无线通信模块，主要用于远距离数据传输和通信。
无线模块是一种RF射频模块，采用433MHz频段进行通信，具有较好的穿透能力和稳定性。
下面将对433无线模块的主要参数进行详细介绍。
二、工作频率433无线模块的工作频率为433MHz，属于ISM（工业、科学和医疗）频段，在这个频段内无需申请专用频率，可以自由使用。
该频段具有较好的穿透能力，适用于远距离数据传输和通信。
三、通信距离433无线模块的通信距离是使用者在设计时需要考虑的重要参数之一。
通信距离受多种因素影响，如环境、障碍物、天线等。
一般情况下，433无线模块的通信距离在几十米到几百米之间，具体距离可以根据实际需求和设计进行调整。
四、传输速率433无线模块的传输速率是指单位时间内传输的数据量。
一般情况下，433无线模块的传输速率较低，一般在几千bps（比特每秒）到几十千bps之间。
传输速率的选择应根据实际需求，平衡数据传输速度和通信稳定性。
五、工作电压433无线模块的工作电压是指模块正常工作所需的电压范围。
一般情况下，433无线模块的工作电压在3.3V到5V之间，可以根据实际需求进行选择。
同时，还需要注意模块的工作电流，以保证系统正常运行。
六、接口类型433无线模块的接口类型是指模块与其他设备或系统之间的连接方式。
一般情况下，433无线模块采用串口（UART）接口进行数据传输和通信。
通过串口，可以方便地将模块与微控制器、单片机等设备进行连接和通信。
七、工作温度范围433无线模块的工作温度范围是指模块能够正常工作的温度范围。
一般情况下，433无线模块的工作温度范围在-40℃到85℃之间，适用于各种环境和应用场景。
八、功耗433无线模块的功耗是指模块在工作过程中所消耗的电能。
功耗的大小与模块的工作状态、传输速率、工作电压等因素有关。
一般情况下，无线模块的功耗较低，适用于对功耗要求较高的应用场景。
一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接方法 (5).三．工作模式 (6).四．指令格式 (6)4.1出厂默认参数 (6)4.2参数设置指令 (7)4.3工作参数读取 (8)4.4版本号读取 (8)4.5复位指令 (8).五．参数配置 (9).六．定制合作 (10).七．关于我们 (10)1.1E3A-DTU-1W是一款频率433M无线数传电台（同时具有RS232/RS485接口），透明传输方式，工作在425~450.5MHz频段（默认433MHz），工作电Array压范围8V~28V。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
1.21.3系列产品E3A-DTU-1W1.4常见问题E3A-DTU-1W.2.12.2●RS232连接方法●RS485连接方法指令格式E3A-DTU-1W4.1出厂默认参数E3A-DTU-1W休眠模式（模式3：M1=Off，M0=Off）下，支持的指令列表如下（设置时，只支持9600，8N1格式）：4.2工作参数可以使用C0或C2命令，其区别是：C0命令会将参数写入模块FLASH，掉电保存。
C2命令为临时修改指令，参数不会掉电保存，适用于需要频繁修改工作参数的场合。
例如：C20000185044。
4.3工作参数读取E3A-DTU-1W4.4版本号读取E3A-DTU-1W4.5复位指令E3A-DTU-1W（EBYTE）是一家专业提供无线数传方案及产品的公司◆自主研发数百个型号的产品及软件；◆无线透传、WiFi、蓝牙、Zigbee、PKE、数传电台……等多系列无线产品；◆拥有近百名员工，数万家客户，累计销售产品数百万件；◆业务覆盖全球30多个国家与地区；◆通过了ISO9001质量管理体系、ISO14001环境体系认证；◆拥有多项专利与软件著作权，通过国际FCC/CE/ROHS等权威认证。
.一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5).三．工作模式 (6)3.1模式切换 (7)3.2传输模式（模式0） (7)3.3保留模式（模式1） (8)3.4命令模式（模式2） (8)3.5休眠模式（模式3） (8)3.6快速通信测试 (8).四．指令格式 (9)4.1出厂默认参数 (9)4.2工作参数读取 (9)4.3版本号读取 (9)4.4复位指令 (9)4.5参数设置指令 (9).五．参数配置 (11).六．包装与焊接 (12).七．定制合作 (12).八．关于我们 (13).1.1E61-TTL-1W是一款高速型433M无线数传模块，内置高性能Array单片机和高速无线RF芯片，UART串口透明传输，工作在425~450.5MHz频段（默认433MHz），发射功率1W。
无线模块在“连续传输方式”下不限数据包的长度，完美实现57600/38400/19200/9600……等串口波特率的连续不间断传输；“定长传输方式”下用户可配置空中速率、FEC使能、密文等参数，将用户数据在当前配置的空中速率下以最高效的方式传输到对方，实现低延迟/高响应。
模块的高速传输特性适合于轮询采样、握手应答通讯、并支持Modbus协议。
模块在空中传输的底层数据采用我司特有的加密算法，每包数据具有随机性，使得其它公司的无线模块截获数据失去意义。
该模块还预留了65536个的用户自定义传输密码（密文），只有密码匹配的无线模块才能收到数据，实现用户数据的加密传输。
1.21.3系列产品E61-TTL-1W1.4常见问题E61-TTL-1W.2.1*我司提供Altium designer封装库请前往官网下载或联系我们索取2.3模块复位E61-TTL-1W2.4AUX 详解E61-TTL-1W2.2AUX 用于无线收发缓冲指示和自检指示。
FHL0601系列433MHz 无线通信模块产品说明书 2010.8本资料是为了让用户根据用途选择合适的上海复控华龙微系统技术有限公司（以下简称华龙微系统）的产品而提供的参考资料，不转让属于华龙微系统或者第三方所有的知识产权以及其他权利的许可。
在使用本资料所记载的信息最终做出有关信息和产品是否适用的判断前，请您务必将所有信息作为一个整体系统来进行评价。
由于本资料所记载的信息而引起的损害、责任问题或者其他损失，华龙微系统将不承担责任。
未经华龙微系统的许可，不得翻印或者复制全部或部分本资料的内容。
今后日常的产品更新会在适当的时候发布，恕不另行通知。
在购买本资料所记载的产品时，请预先向华龙微系统的营销部确认最新信息，并请您通过各种方式关注华龙微系统公布的信息，包括华龙微系统的网站（/）。
如果您需要了解有关本资料所记载的信息或产品的详情，请与上海复控华龙微系统技术有限公司营销部联系。
1 产品概述FHL0601系列433MHz 无线数据传输模块系本公司开发，采用微功率无线通讯技术，最大发射功率10 mW ，实现收、发模块之间远距离透明数据传输的智能型产品．本产品采用晶体稳频、内置数字锁相环，可根据用户需要灵活设置频点；提供TTL 电平和模拟RS-485/RS-232规格信号的UART 接口，用户可根据需要灵活选择．产品可广泛应用于无线监视、测控、识别、数据采集传输等领域．FHL0601系列433MHz 无线数据传输模块提供多种规格产品，支持的UART 通讯速率从1200 bps 到38400 bps ．用户可以选择射频芯片使用高精度温度补偿晶振，模块无线通信效果更好．用户还可以根据自身需要对模块进行定制．本说明书适用于FHL0601系列433MHz 无线数据传输模块各种型号的产品． FHL0601模块产品实物如图所示．2 产品特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙工作载频频率处于441 MHz ~ 469 MHz之间的开放ISM 频段，免许可证使用微发射功率，最大发射功率10 mW（10 dBm）抗干扰能力强，采用前向纠错编码，实际误码率低达10-5 ~ 10-6 传输距离远，在视距情况下，天线放置位置高于2 m，可靠传输距离可达1000 m（BER=10-3 / 1200 bps），可靠传输距离大于700 m（BER=10-3 / 4800 bps），可靠传输距离大于500 m（BER=10-3 / 9600 bps）透明数据传输，自动过滤空中噪声，数据处理、传输自动完成，用户使用更加简单，能适应各种数据传输协议自动、快速完成接收/发送状态转换，方便用户使用，接收/发送状态转换时间极短实时高速数据通信，数据传输延迟时间小支持大量数据缓存，传输数据长度没有限制支持高精度温度补偿晶体，无线通信效果更好，可以在温度相差大的场合使用8通信信道，用户可以灵活选择，更可以定制16 / 32信道多种通用的用户接口（TTL/RS-485/RS-232），支持广泛使用的接口速率（1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps）工作功耗低以及可选的休眠功能，休眠电流小于5 μA，适合节能和电源电量有限制的产品使用看门狗监控和掉电检测功能，自动出错恢复，保证产品使用稳定采用业界高性能芯片和高品质元器件，产品一致性好，可靠性高，故障率低体积小、质量轻，便于安装集成无铅环保工艺，符合欧美产品出口标准3 技术指标4 模块说明4.1 型号FHL0601系列433MHz 无线数据传输模块分为G/H-12/24/48/96/192/384多种型号．G 表示射频芯片使用普通晶体，H 表示射频芯片使用高精度温度补偿晶振．H 型产品比G 型产品更加稳定，无线通信效果更好．12/24/48/96/192/384表示UART 接口通讯速率分别为1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps． FHL0601模块型号选择如下图所示．4.2 主要部件FHL0601模块的主要部件如图所示．4.3 接口FHL0601模块有三个接口，其中JP1是电源/通讯/控制接口，负责给模块供电，UART 通讯和控制模块运行；JP2是配置接口，调整模块的工作方式；JP3是天线接口．接口定义（未配备接插件）如下图所示．4.3.1 电源/通讯/控制接口（JP1）定义JP1是一组单排九孔焊盘．JP1分为电源、通讯和控制接口，其中引脚1和2是电源接口，引脚2、3、4、5、6和7是通讯接口，引脚8和9是控制接口．JP1的信号定义和说明如下表所示．4.3.2 配置接口（JP2）定义JP2是一组双排十孔焊盘，分为五组跳线接头，分别为A 、B 、C 、D 、E ．通过JP2可以配置模块的工作方式．JP2跳线接头的定义和说明如下表所示．4.3.3 天线接口（JP3）定义JP3是一组SMA 同轴射频连接器五孔焊盘，中间焊盘连接射频输入输出信号（RF ），四周焊盘连接到地（GND ）．方形焊盘（中间焊盘旁边）悬空，可方便焊接天线．4.4 软件功能FHL0601模块可以提供透明数据传输、应用接口、协议栈、复位和休眠等软件功能．有些功能在标准模块中不提供，如果用户需要这些功能在定货时请说明．FHL0601模块的软件功能如下表所示． 4.5 标准模块FHL0601模块在出厂时使用标准的硬件配备和软件设置．如果用户需要更改标准配备和设置，在定货时请说明．FHL0601模块硬件的标准配备包含基本硬件、屏蔽罩和JP1、JP2、JP3三个接口的接插件，具体可以参考前面的FHL0601模块实物图．另外用户可以指明是否需要JP1接口连接线和JP3接口的天线．三个接口的标准配备说明如下．JP1配备一个九针接头（单排直插，带防护和卡座，2.54 mm间距），可连接九针插口连接器．JP2配备一个十针接头（双排直插，2 mm间距），可使用跳线帽连接． JP3配备一个SMA 同轴射频连接器（直角，插孔），可连接各种类型天线．在不对JP2进行配置的情况下，用户使用FHL0601模块的标准软件设置，此时只提供透明数据传输和复位功能．标准模块在数据传输时使用的无线通信信道是0信道，UART 接口使用TTL 电平和RS-485规格信号接口，UART 接口数据格式是8数据位，1停止位和偶校验位，UART 接口通讯速率是用户订货时指定的速率．4.6 外形尺寸FHL0601模块的外形尺寸分为不配备接插件和配备接插件两种情况进行说明．不配备接插件（JP1、JP2和JP3）的模块外形尺寸如下图所示．配备接插件（JP1、JP2和JP3）的模块外形尺寸如下图所示．5 使用方法5.1 模块配置在使用FHL0601模块前，需要通过JP2对模块进行配置，以调整模块的工作方式．配置通过设置跳线接头完成，在跳线接头上不插跳线帽为置'0' ，插入跳线帽为置'1' ．跳线接头和跳线帽的使用如下图所示．修改配置后，请重新上电使用．5.1.1 通信信道配置JP2中的A 、B 、C 跳线接头用于无线通信信道选择，共有8个信道可以选择．跳线接头配置和对应的信道与频率如下表所示．5.1.2 UART接口配置JP2中的D 跳线接头用于UART 接口选择．D 跳线接头置'0' 时表示使用TTL 电平和RS-485规格信号的UART 接口，置'1' 时表示使用TTL 电平和RS-232规格信号的UART 接口．5.1.3 校验位配置JP2中的E 跳线接头用于校验位选择．E 跳线接头置'0' 时表示UART 接口使用偶校验位，置'1' 时表示UART 接口使用无校验位．5.2 UART接口使用和连接FHL0601模块的通讯接口使用UART 协议．UART 接口支持8 数据位，1停止位，以及可配置的偶校验/无校验位．UART 接口支持1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps等通讯速率，在订货时请说明使用何种速率．FHL0601模块提供TTL 电平和模拟RS-485或RS-232规格信号的UART 接口．FHL0601模块有三种UART 连接方式，分别是TTL 电平和RS-485、RS-232规格信号的UART ，其中TTL 电平的UART 接口称为COM1，RS-485和RS-232规格信号的UART 接口称为COM2，连接时需连接JP1上不同的接口．COM1和COM2是同时工作的，COM1一直作为TTL 电平的UART 接口，COM2根据D 跳线配置为RS-485或RS-232规格信号的UART 接口．当FHL0601模块发送数据到用户设备时，COM1和COM2同时输出数据，如果COM1和COM2都连接了用户设备，刚两个用户设备同时收到数据．当用户设备发送数据到FHL0601模块时，模块只能正确接收COM1或者COM2上的数据，如果两个接口都有数据，则会造成数据接收混乱．因此，建议用户只连接使用COM1或者COM2中的一个UART 接口．5.2.1 TTL电平UART 接口连接连接方法如下图所示．5.2.1 RS-485规格UART 接口连接JP2的D 跳线接头不插跳线帽（置'0' ），连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 115.2.2 RS-232规格UART 接口连接JP2的D 跳线接头插入跳线帽（置'1' ），连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 125.3 控制接口使用和连接FHL0601模块的控制接口有两个端口，RST 和SLP ，分别控制模块复位和休眠功以．使用何种控制功能则只需连接相应的端口，不使用的端口不需要连接，连接方法如下图所示．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 135.3.1 复位FHL0601模块可以进入复位状态．用户设备驱动JP1接口的RST 信号至低电平使模块进入复位状态，且持继时间需要保持至少15 μs ．在复位状态中，模块停止工作，正在接收发送的数据会丢失．用户设备驱动RST 至高电平结束复位状态．结束复位（指驱动RST 至高电平的时刻，并且随后模块成功离开复位状态）100 ms后模块开始可以传输数据．5.3.2 休眠FHL0601模块标准设置下不提供休眠功能．在不需要休眠功能的应用中，关闭休眠功能可以提高模块运行的可靠性，防止模块被错误触发进入休眠状态．如果用户需要休眠功能，在定货时请说明．用户设备驱动JP1接口的SLP 信号至高电平使模块进入休眠状态，且需要一直保持高电平．在休眠状态中，模块停止工作，不会传输数据，电流消耗水平降到最低以节省电能，只有在唤醒模块后才继续工作．用户设备驱动SLP 信号至低电平唤醒模块以结束休眠状态，且在电平变低后持继稳定时间需要保持至少10 ms．结束休眠（指驱动SLP 至低电平的时刻，并且随后模块成功离开休眠状态）20 ms 后模块开始可以传输数据．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 14在提供休眠功能的FHL0601模块中，如果用户设备端口连接了SLP 且没有使用时，应可靠接地或者置'0' ．在模块上电的过程中，有时可能会错误地触发休眠功能（此情况极少发生），因此建议用户设备在上电100 ms之后，对模块进行一次复位．5.4 天线连接FHL0601模块可以通过JP3接口连接射频连接器或天线，既可以通过射频连接器连接带SMA 接口的天线，也可以直接在板上焊接天线．JP3连接天线的类型可以有螺旋天线、鞭状天线、微带天线等．JP3连接的天线需满足的参数指标如下表所示．用户可以自行选择天线，或者选用下面介绍的天线．上海复控华龙微系统技术有限公司产品说明书 FHL0601系列433MHz 无线通信模块版本1.2 155.5 系统连接用户使用FHL0601模块，需将用户设备与FHL0601模块通过JP1连接．用户设备需要提供电源和地、相应的UART 接口和用于控制的通用输入输出端口．在系统连接时，电源、通讯和可选的控制接口直接通过连接线连接，并连接天线，FHL0601模块便可以使用了．接通电源后，模块便开始工作．上电100 ms后模块可以开始传输数据．FHL0601模块使用直流电源，电压+3.3 V ~ 5.5 V，可与系统中其它设备共用电源，请选用纹波电压小的电源，模块与其它设备要可靠接地．没有使用的端口可以悬空不连，但是不能连接长悬空线，以免引入干扰．连接时注意所使用的UART 接口方式，请参照UART 接口方式的使用进行连接，控制接口如果不使用则无需连接．系统连接示意如下图所示．5.6 模块使用系统连接并接通电源后，模块便开始工作．上电和复位以后，FHL0601模块会通过UART 接口向用户设备发送模块标识字符串，例如“FHLCH8=00#UARTV211”，用户设备可以根据此标识识别模块作相应的处理，或者对模块进行调试．模块标识与模块的UART 接口的连接方式和通讯速率有关，如下图所示．无线通道接收到接据时，立即通过UART 接口向用户设备发送数据．当用户设备向模块发送数据后，模块立即通过无线通道发送数据至空中．5.7 数据传输FHL0601模块为用户在设备之间提供透明的无线数据传输通道．用户设备传输数据时，与FHL0601模块是相互独立的，FHL0601模块对于用户设备来说是透明存在的．用户设备无需关注下层通信细节，原始数据的处理、传输、恢复全部由FHL0601模块自动完成，用户设备之间只需关注自身的通信即可．5.8 组网FHL0601模块可以灵活的使用在各种场合，应用时可以采取点对点、点对多点和多点对多点等组网方式．5.9 包装和装配FHL0601模块每只使用防静电袋包装并密封，交付用户时使用纸盒包装，每盒50只．FHL0601模块有5个直径为2.5 mm的装配孔，可使用螺钉安装固定在用户设备上．用户设备的安装空间需参考模块的外形尺寸，另外注意JP1的连接线和JP3的天线连接所占用的空间．版本信息上海复控华龙微系统技术有限公司销售及服务网点上海复控华龙微系统技术有限公司地址：上海市浦东新区春晓路439号11幢邮编：201203 电话：（86-21）5187 2866 传真：（86-21）5080 2527公司网址：/。
WiMi-net 433MHz无线模块和传统433MHz无线模块对比433MHz是一个开放载波频段，在这个频段到目前为止还没有出现一种国际性大厂商提供的无线自组网方案。
由于该频段固有的电磁波特性---较强的穿透性，对环境的适应能力很强。
国内很多厂商都验证到ZigBee的弱穿透性，纷纷考虑重新选择该载波频段作为载体进行无线通信。
433MHz无线通信的应用层面很广泛，配备成熟的自组网和TCP协议，几乎可以涵盖所有的无线通信领域。
如无线电力抄表的，无线工业自动化，现代农业，煤矿，餐饮无线点菜，无线测温，无线语音传输，无线遥控电动车，游戏机计费等。
目前国内很多的433MHz无线模块，之所以在性能上体现不出优势，有以下几点原因：1. 433MHz无线透传模块集成的产品或应用大多是没有协议栈的，射频芯片上传输的是直接的应用数据2. 433MHz透传模块带宽较低，系统延时较大，用户单片机不能直接通过SPI(12M bps)总线控制射频芯片，而是通过串口(115.2Kbps)来控制射频芯片3. 433MHz透传模块，在没有协议支持的情况下，是不能组建大型无线网络的，串口上传输的通常是透明数据流，无法传输指令控制射频芯片，实现如信道切换，频率校准等射频通讯专有的操作；4. 433MHz透传模块不能快速动态改变接收增益和发射功率，导致不能动态的感知对端通讯节点的距离，从而无法同时覆盖很远的距离(低于门限)和很近的距离(饱和阻塞)5. 433MHz透传模块的射频芯片，由于半导体制程的差异，在运行的过程中通常需要采用PLL锁相环进行频率校准，一旦出现频率漂移，通讯就会失去准星导致质量下降甚至传输失败6. 433MHz透传模块，所有的工作都必须交给用户应用层解决，验证层面大大延迟，导致数据传输的无线速率低，也无法保证网络安全性。
微网高通WiMi-net推出的433MHz无线模块，克服了上述433MHz无线模块的不足，充分汲取433MHz这个开放载波频段的优点--强穿透性，结合自主研发的WiMi-net无线自组网协议和TCP协议，在无线通讯的组网规模、传输距离、无线速率、稳定性、可靠性、信号质量、低功耗、网络安全性等方面都取得了明显的优势。
超低功耗无线模块APC240---功耗最低的微功率模块产品
APC240系列无线模块工作于免费433MHz与470MHz频段，采用SEMTECH公司的低功耗射频芯片sx1212与低功耗ST单片机，配合全新的无线休眠唤醒技术，产品功耗控制达到业界最领先水平。
对于电池供电设备，特别是无法安装大容量电池的嵌入式装置，无线模块的功耗高低往往是困扰长期供电运行的最大问题，目前市场上的无线透传模块都集成了MCU与射频芯片，仅仅射频芯片的接收电流最低就已经达到10mA左右，这还没有包含MCU的电流消耗，而APC240模块电流消耗极低，整个模块包含射频芯片和MCU的接收电流消耗只有3.2mA，功耗之低可见一斑，远远低于行业同类产品，这也是为什么称之为超低功耗模块的原因。
APC240发射功率10mW；发射电流：33mA；接收电流：3.2mA；休眠电流：1.5uA
传输距离：空旷400米
例如：电池是3.6AH锂亚电池，APC240接收电流为3.2mA，休眠电流1.5uA。
射频传输速率10Kbps，无线唤醒周期为1秒，唤醒搜索前导码时间平均约为4.5毫秒，那么，
电池的使用寿命：
=
3600mAH
(4.5ms/(1000ms+4.5ms))*3.2mA+0.0015mA
≈227337H≈(25.95年)
考虑到电池自放电与其它因素的放电消耗，电池寿命也可轻松达到十年以上，非常适用于水表/气表抄表、无线数据采集、报警器、温湿度监控装置等要求用电池长期工作的场合。
APC240B天线连接图。
433无线模块参数433无线模块是一种常用的无线通信模块，具有一系列特定的参数和功能。
本文将介绍433无线模块的参数，包括频率、传输速率、调制方式、传输距离和工作电压等，并探讨其在实际应用中的优势和适用范围。
1. 频率433无线模块的频率通常为433MHz，属于超高频（UHF）无线通信频段。
这个频段在无线通信中被广泛应用，具有较好的穿透力和抗干扰能力，适用于远距离传输和障碍物穿越的场景。
2. 传输速率433无线模块的传输速率一般在1-10kbps之间，具体取决于所采用的调制方式和编码方式。
传输速率较低的特点使其适合于低功耗和简单数据传输的应用，如无线遥控、温湿度监测等。
3. 调制方式433无线模块常用的调制方式有OOK（On-Off Keying）、FSK （Frequency Shift Keying）和ASK（Amplitude Shift Keying）等。
OOK调制方式简单且功耗较低，FSK调制方式抗干扰能力较强，ASK调制方式传输距离较远。
不同的调制方式适用于不同的应用场景，可以根据实际需求选择合适的调制方式。
4. 传输距离433无线模块的传输距离与多种因素有关，包括天线增益、传输功率、环境干扰等。
一般情况下，433无线模块的传输距离可达几百米，但实际应用中可能会受到环境影响而有所降低。
为了确保稳定的传输距离，可以采用增加天线增益、增大传输功率或使用中继设备等方式进行增强。
5. 工作电压433无线模块的工作电压一般为3.3V或5V，具体取决于模块的设计和需求。
在使用时，需要根据实际情况选择合适的电源供应方式，确保模块正常工作。
433无线模块作为一种常用的无线通信模块，在实际应用中具有以下优势和适用范围：1. 易于使用：433无线模块通常具有简单的接口和配置方式，不需要复杂的调试和编程，适合初学者和非专业人士使用。
2. 成本低廉：相比其他无线通信技术，433无线模块的成本相对较低，可以在成本敏感的应用中得到广泛应用。
433MHz简单发射电路的设计与原理随着无线通信技术的发展，433MHz无线模块在遥控、遥测、无线数传等领域得到了广泛的应用。
本文将介绍一种简单的433MHz发射电路的设计原理和实现方法，帮助读者了解如何设计并实现一个基于433MHz的简单发射电路。
一、电路原理1. 433MHz无线模块433MHz无线模块是一种低成本、低功耗的无线通信模块，常用于短距离无线通信。
它可以通过信号接收和发射来实现无线数据传输，结构简单，易于实现。
2. 发射电路原理433MHz的简单发射电路主要由射频发射器、晶体振荡器、配套电路等组成。
其工作原理是通过晶体振荡器产生稳定的载波信号，经过射频发射器进行调制并发射出去，实现无线数据传输。
二、电路设计1. 元器件选择在设计433MHz的简单发射电路时，需要选择合适的元器件，包括射频发射器、晶体振荡器、天线等。
其中，射频发射器要求工作频率为433MHz，具有稳定的调制和发射能力；晶体振荡器需要选择合适的频率，并具有较好稳定性和频率准确度；天线要具有较好的频率匹配特性，以提高发射效果。
2. 电路连接与布局在电路连接方面，需要根据射频发射器的控制引脚来实现数据调制，将晶体振荡器输出的载波信号通过射频发射器进行调制并输出。
布局上要注意射频传输路径的阻抗匹配，尽量减小电路中的干扰和损耗。
三、电路实现1. 选取合适的芯片和模块要实现433MHz的简单发射电路，可以选取一些市场上常见、成熟的芯片和模块，比如CC1101射频发射器芯片、433MHz射频发射模块等，它们已经具有完善的调制、发射功能，只需进行简单的连接和编程即可实现。
2. 连接调试在连接调试过程中，需要注意射频传输路径的匹配和阻抗，尽量减小信号损耗和反射，确保信号的完整传输。
通过示波器等测试仪器观察信号的调制效果和发射效果，进行相应的调整和优化。
3. 程序设计对于一些集成了微控制器的射频发射模块，可以通过程序设计来实现数据的编码和发送控制。
概述
深圳市芯威科技 VT-DTM-UART-433是高度集成半双工无线数据传输模块，基于Microchip的单片机和德州仪器(TI)高性能射频芯片设计，体积小，成本低，功耗低，工业级品质，工作稳定。
VT-DTM-UART-433模块提供通用UART接口，采用透明模式进行通信，即所收即所发，用户无需编码和控制既可实现无线传输，为开发人员开发无线产品大大缩短了周期。
基本特点
1.基于GFSK的调制方式，抗突发干扰和随机干扰能力强
2.视距情况下，天线放置位置>1米，可靠传输距离达200米
3.提供透明的数据传输，能适应任何标准的用户协议
4.自动过滤掉噪声产生的虚假数据
5.提供UART接口，通用性强
6.接口默认波特率为9600bps，8N1格式
7.半双工通信，自动完成空中数据收/发，用户无需编写多余程序，只要从接口收/发数据即可
8.3.3V供电，接收电流<25mA，发射电流<38mA
9.采用工业级MCU和RF方案，外围电路少，可靠性高
10.多种天线配置方案，满足不同结构要求
应用范围
1.无线抄表、无线传感器
2.集装箱信息管理
3.自动化数据采集
4.工业控制、摇测
5.POS系统，资产管理
6.楼宇小区自动化与安防
7.机器人控制
8.电力高温高压监测
9.气象监测、遥感
技术参数
测试条件：Ta=25°C，VCC=3.3V
技术指标参数备注
中心频率433MHz 可订制其他频段
调制方式GFSK 可订制ASK/FSK/OOK/MSK
发射功率10dBm
接收灵敏度-110dBm
空中传输率9.6kbps 可订制
接口速率9.6kbps 可订制
校验方式8N1 可订制
发射电流<38mA
接收电流<25mA
休眠电流15uA
通信距离200米开阔视距，3dbi胶棒天线
工作湿度10%～90% 无冷凝
工作温度-40℃～85℃
电源 3.3VDC ±100mV 纹波
天线50ohm
外形尺寸30×15×2.4mm 如尺寸图示
备注：
1．模块的通信速率会影响通信距离，速率越高，通信距离越近。
2．模块的通信速率会影响接收灵敏度，速率越高，灵敏度越低。
3．模块的供电电压会影响发射功率，在工作电压范围内，电压越低，发射功率越小。
4．模块的工作温度变化时，中心频率会改变，只要不超出工作温度范围，不影响应用。
5．天线对通信距离有很大的影响，请选用匹配的天线并正确安装。
6．模块的安装方式会影响通信距离。
引脚类型描述
VDD 电源DC 2.4～3.6V
GND 地GND
MCLR 复位信号（输入）TTL电平，负脉冲复位，默认高电平
SLEEP 休眠控制TTL电平，低电平（1秒以上）进入休眠模式，默认高电平
RXD 串行数据接收端TTL电平，连接到终端的发送端，默认高电平
TXD 串行数据发送端TTL电平，连接到终端的接收端，默认高电平STATE 无线收/发状态输出接收或者发送一个数据包都输出正脉冲，默认低电平ANT 天线端口阻抗50ohm
使用方法
1．电源
模块使用直流电源供电，电压2.4～3.6V。
根据应用需要，可以与其它设备共用电源，但请选择纹波系数较好的电源，如果有条件话，可采用3.3V 稳压片单独供电。
建议最好不要使用开关电源，如果必须使用开关电源，请注意开关脉冲对无线模块的干扰。
另外，系统设备中若有其他设备，则需可靠接地。
若没有条件可靠接入大地，则可自成一地，但必须与市电完全隔离。
2．典型连接
模块与下位机的连接见下图示。
SLEEP已经加了上拉电阻，用户不需要上拉；STATE平时保持低电平状态，只在接收或者发送数据包时出现高电平脉冲，可悬空不用。
3．工作模式
透传模式
透传模式为模块的默认正常工作模式。
SLEEP引脚默认为高电平，模块进入透传模式，注意SLEEP 引脚要保持高电平状态模块才能在该模式下持续工作。
透传模式下，模块处于串口接收和无线数据接收的状态，两种接收的优先级是一样的，先到先处理。
当UART口有数据输入时，模块连续接收UART口的数据，直到接收缓冲区满足或接收超时，然后切换到无线发送状态，将数据通过无线发送出去；当收到无线数据时，通过UART口将数据传出，无线保持在接收状态。
模块设置有62bytes的数据缓冲区，可连接接收UART口数据。
无线接收数据包带CRC校验，校验不通过的数据包自动丢弃。
休眠模式
休眠模式为模块的低功耗工作模式。
SLEEP引脚保持低电平1秒钟以上，模块进入休眠模式，注意SLEEP引脚要保持低电平状态模块才保持在该模式下，否则会转入透传模式。
注意问题
考虑到空中传输的复杂性及无线数据传输方式固有的一些特点，应考虑以下几个问题：
1．无线通信中的数据延迟
由于无线通信发射端是从终端设备接收到一定数量的数据后，或等待一定的时间没有新的数据才开始发射，无线通信发射端到无线通信接收端存在着几十到几百毫秒延迟(具体延迟是由数据包的大小决定)，另外从无线通信接收端到终端设备也需要一定的时间，但同样的条件下延迟时间是固定的。
2．差错控制
模块具有较强的抗干扰能力，在编码已经包含了强大的纠检错能力。
但在极端恶劣的条件下或接收地的场强已处于模块接收的临界状态，难免出现接收不到或丢包的状况。
此时客户可增加对系统的链路层协议的开发，如增强握手协议及丢包重发等功能，可大大提高无线网络的使用可靠性和稳定性。
3．大数据量传输处理
模块支持的最大包长为62个字节，如果超过62个字节，只传输前62个字节，之后的自动丢弃，所以在大数据量传输的应用场合，需要用户对数据分包传输。
虽然模块有CRC校验，但建议用户在实现无线通信系统时，程序中采用ARQ的方式，对错误数据进行重发。
4．组网应用
模块的通信方式是半双工的，可以完成点对点，一点对多点的通讯。
第二种方式首先需要设1个主站，其余为从站，所有站点都必须设置一个唯一的地址。
通信的协调由主站控制，主站采用带地址码的数据帧发送数据或命令，所有从站全部都接收，并将接收到的地址码与本机地址码比较，地址不同则将数据丢掉，不做响应，若地址码相同，则将接收的数据传送出去。
组网必须保证在任何一个瞬间，网中只有一个站点处于发送状态，以免相互干扰。
5．天线的选择
天线是通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。
一般有两个方面，第一选择天线类型；第二选择天线的电气性能。
选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。
模块要求的天线阻抗为50欧姆。
外形尺寸
配套天线
我们可以提供与模块匹配的天线，如用户对天线有特殊要求，我们可以配合用户选择天线，帮助用户调试天线的匹配问题。
常用天线有如下表所示：
弹簧天线
特点：体积小、成本低、方便嵌入
SMA胶棒天线
特点：体积适中、成本低、增益高
小吸盘天线
特点：增益高、含有磁性底座，适用于铁箱外壳
设备、安装方便
常见故障及排除方法
故障现象故障原因和排除方法
距离太近1．环境是否恶劣，天线是否被屏蔽，将天线引出或架高或更换增益更高的天线。
2．是否存在同频或强磁或电源干扰，更换信道或远离干扰源。
3．电源是否匹配。
电压与电流是否够大。
数传不通1．电源是否接触不良。
测量电源电压，重新接好电源线。
2．信号线是否接触不良。
查看信号线是否接触良好。
3．模块与用户终端电平是否匹配（TTL接口）。
误码率高1．是否有同频干扰，更换信道测试。
2．更换工作信道。
天馈系统匹配不好，检查连接点是否连接好。
3．串口或空中波特率设置不正确，重新设置。
4．电源纹波大，更换电源。
