高考物理电表改装（测内阻）的实验

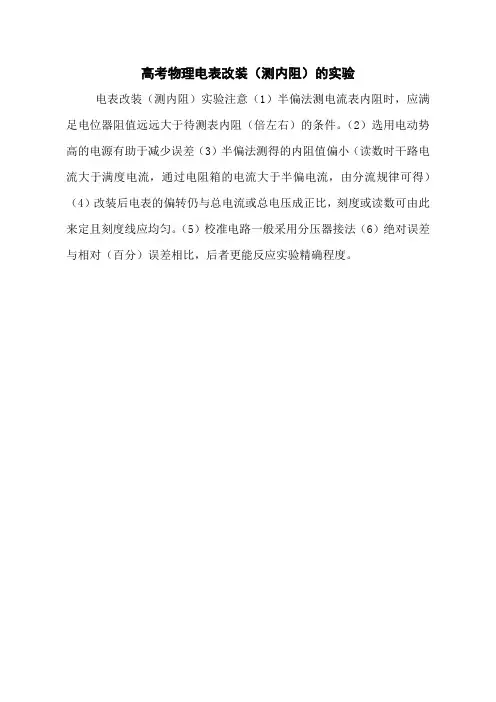

电表改装（测内阻）实验注意（1）半偏法测电流表内阻时，应满足电位器阻值远远大于待测表内阻（倍左右）的条件。
（2）选用电动势高的电源有助于减少误差（3）半偏法测得的内阻值偏小（读数时干路电流大于满度电流，通过电阻箱的电流大于半偏电流，由分流规律可得）（4）改装后电表的偏转仍与总电流或总电压成正比，刻度或读数可由此来定且刻度线应均匀。
（5）校准电路一般采用分压器接法（6）绝对误差与相对（百分）误差相比，后者更能反应实验精确程度。
2024年高考一轮复习100考点100讲第11章 恒定电流第11.9讲 电表内阻的测量和改装【知识点精讲】一、半偏法测量电表内阻 1．半偏法测电流表内阻 (1)实验电路图，如图所示。
(2)实验步骤。
①按如图所示的电路图连接实验电路；②断开S 2，闭合S 1，调节R 1，使电流表读数等于其量程I m ；③保持R 1不变，闭合S 2，调节R 2，使电流表读数等于12 I m ，然后读出R 2的值，则R A ＝R 2。
(3)实验条件：R 1≫R A 。
(4)测量结果：R A 测＝R 2<R A 。
(5)误差分析：当闭合S 2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R 2的电流比电流表所在支路的电流大，R 2的电阻比电流表的电阻小，而我们把R 2的读数当成电流表的内阻，故测得的电流表的内阻偏小。
2．半偏法测电压表内阻 (1)实验电路图，如图所示。
(2)实验步骤①按如图所示的电路图连接实验电路；②将R 2的值调为零，闭合S ，调节R 1的滑片，使电压表读数等于其量程U m ；③保持R 1的滑片不动，调节R 2，使电压表读数等于12U m ，然后读出R 2的值，则R V ＝R 2。
(3)实验条件：R1≪R V。
(4)测量结果：R V测＝R2>R V。
(5)误差分析：当R2的值由零逐渐增大时，R2与电压表两端的电压也将逐渐增大，因此电压表读数等于12U m时，R2两端的电压将大于12U m，使R2>R V，从而造成R V的测量值偏大。
显然电压表半偏法适用于测量内阻较大的电压表的电阻。
二、电表改装1.电压表、电流表的改装改装为大量程电压表改装为大量程电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g R＋I g R g，所以R＝UI g－R gI g R g＝(I－I g)R，所以R＝I g R gI－I g改装后的电表内阻R V＝R＋R g>R g R A＝RR gR＋R g<R g(1)无论是将表头改装成电压表还是电流表，都没有改变表头的参数，即表头的满偏电压U g、满偏电流I g都不发生变化，只是由分压或者分流电阻R承担了部分电压或电流。
实验电表内阻的测量及改装研究电表内阻的测量一、半偏法这种方法教材中已做介绍。
中学物理实验中常测定J0415型电流表的内阻。
此型号电流表的量程为0—200μA内阻约为500Ω，实验电路如图所示。
操作要点：按图连好电路，S2断开，S1闭合，调节变阻器R，使待测电流表G的指针满偏。
再将S2也闭合，保持变阻器R接在电路中的电阻不变，调节电阻箱R/使电流表G的指针半偏。
读出电阻箱的示值R/，则可认为rg≈R/.实验原理与误差分析：认为S2闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为Ig/2。
所以电流表内阻与电阻箱的示值近似相等。
实际上S2闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于Ig/2，电阻箱的示值要小于电流表的内阻值。
为了减小这种系统误差，要保证变阻器接在电路中的阻值R ≥100R/，从而使S闭合前后电路中的总电流基本不变。
R越大，系统误差越小，但所要求的电源电动势越大。
实验中所用电源电动势为8—12V，变阻器的最大阻值为60kΩ左右。
二、电流监控法实验中若不具备上述条件，可在电路中加装一监控电流表G/，可用与被测电流表相同型号的电流表。
电源可用1.5V干电池，R 用阻值为10kΩ的滑动变阻器，如图所示。
实验中，先将S2断开，S1接通，调节变阻器R的值，使被测电流表G指针满偏，记下监控表G/的示值Ig。
再接通S2，反复调节变阻器R和电阻箱R/，使G的指针恰好半偏，而G/的示值不变。
这时电阻箱R/的示值即可认为等于G的内阻rg。
这样即可避免前法造成的系统误差。
用图所示电路测量电流表G的内阻，也可不用半偏法。
将开关S1、S2均接通，读出被测电流表G的示值Ig、监控表G/的示值Ig、电阻箱的示值R/，则可用公式：G GGg IR II r' -=')(三、代替法按图所示连接电路，G为待测电流表，G/为监测表，S1为单刀单掷开关，S2为单刀双掷开关。
先将S2拨至与触点1接通，闭合S1，调节变阻器R，使监测表G/指针指某一电流值（指针偏转角度大些为好），记下这一示值。
2023届高三物理一轮复习重点热点难点专题特训专题56 半偏法测电表内阻和电表校准特训目标特训内容目标1半偏法测电流表内阻（1T—4T）目标2半偏法测电压表内阻（5T—8T）目标3电表的校准（9T—12T）一、半偏法测电流表内阻1．某探究小组为了研究用“半偏法”测电阻和改装电表，先用“半偏法”测量程为150μA的电流表A的内阻，后将电流表A改装成电压表：（1）某同学首先采用如图甲所示的实验电路测量该电流表A的内阻R g，图中R0为滑动变阻器、R为电阻箱。
他按电路图连接好电路，将R0的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是____（选出下列必要的步骤，并将其序号排序）。
A．记下R的阻值B．调节R0的阻值，使电流表的指针偏转到满刻度C．闭合S2，调节R0和R的阻值，使电流表的指针偏转到满刻度的一半D．闭合S2，保持R0不变，调节R的阻值，使电流表的指针偏转到满刻度的一半（2）如果按正确操作步骤测得电阻箱R的阻值为100Ω，则安培表的内阻Rg=___________Ω；与电流表内阻的真实值Rg′相比，Rg___________Rg′（填“>”、“=”或“<”）；（3）将上述电流表A改装成量程为3V的电压表，则需将电流表与阻值为___________Ω的电阻串联。
用它来测量电压时，表盘指针位置如图乙所示，此时电压表的读数大小为___________V 。
【答案】 BDA 100 < 19900 2.80【详解】（1）[1]按电路图连接好电路，将R 0的阻值调到最大，闭合开关S 1后，调节R 0的阻值，使电流表的指针偏转到满刻度；闭合S 2，保持R 0不变，调节R 的阻值，使电流表的指针偏转到满刻度的一半，记下R 的阻值；安培表的内阻等于R 的阻值。
所以正确操作的步骤是BDA 。
（2）[2]由上分析可知，当F 中记录的R 阻值为100Ω，则被测电流表的内阻g R 的测量值也为100Ω。

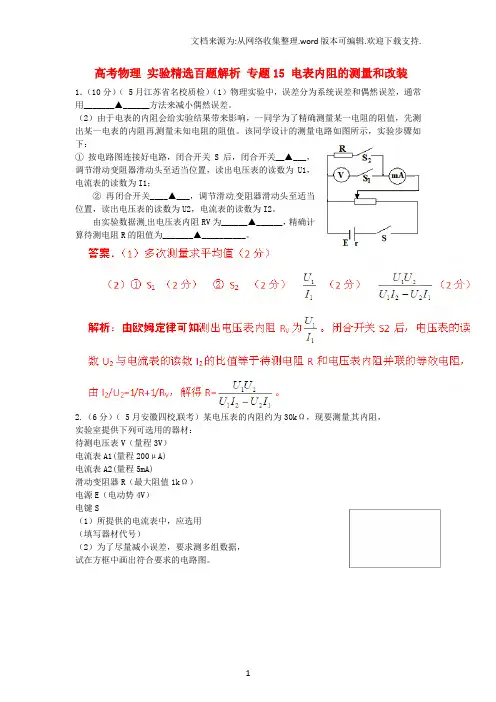

高考物理实验精选百题解析专题15 电表内阻的测量和改装1．（10分）（ 5月江苏省名校质检）（1）物理实验中，误差分为系统误差和偶然误差，通常用_______▲______方法来减小偶然误差。
（2）由于电表的内阻会给实验结果带来影响，一同学为了精确测量某一电阻的阻值，先测出某一电表的内阻再测量未知电阻的阻值。
该同学设计的测量电路如图所示，实验步骤如下：①按电路图连接好电路，闭合开关S后，闭合开关__▲___，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U1，电流表的读数为I1；②再闭合开关____▲___，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U2，电流表的读数为I2。
由实验数据测出电压表内阻RV为______▲______，精确计算待测电阻R的阻值为_______▲__________。
2.（6分）（ 5月安徽四校联考）某电压表的内阻约为30kΩ，现要测量其内阻，实验室提供下列可选用的器材：待测电压表V（量程3V）电流表A1(量程200μA)电流表A2(量程5mA)滑动变阻器R（最大阻值1kΩ）电源E（电动势4V）电键S（1）所提供的电流表中，应选用（填写器材代号）（2）为了尽量减小误差，要求测多组数据，试在方框中画出符合要求的电路图。
3（2013北京市西城区二模）某同学将一个内阻Rg=1.00×103Ω，满偏电流Ig=200μA 的电流表G 改装成量程为0～3.0V 的电压表。
①应选一个阻值R= Ω（结果保留三位有效数字）的电阻与电流表G 联（填“串”或“并”）。
②该同学在改装完成后，继续对改装后的电压表进行校准，校准实验的电路原理图，如图1所示。
除了导线和开关外，还有下列实验器材供选择：电压表V1（量程3V ，内阻约3kΩ)电压表V2(量程15 V ，内阻约15kΩ)滑动变阻器R1(阻值范围0～50 Ω) 滑动变阻器R2(阻值范围0～20 kΩ)电源E1(电动势为1.5 V ，内阻为0.2Ω )电源E2(电动势为4 V ，内阻约为0.04Ω )实验中电压表应该选择 （选填“A ”或者“B ”）；b. 实验中滑动变阻器应该选择 （选填“C ”或者“D ”）；c. 实验中电源应该选择 （选填“E ”或者“F ”）。
电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。
实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。
实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。
表头通常是磁电式微安表。
根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。
一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。
扩大量程的方法是在微安表的两端并联一分流电阻RS。
如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。
设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。
图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。
在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。
设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。
改装后的电流表和电压表的校准电路分别如图3和图4所示。
首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。
然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。
电表的改装与校准实验报告一、实验目的1、掌握将微安表头改装成电流表和电压表的原理和方法。
2、学会校准改装后的电表，并计算改装电表的准确度和灵敏度。
3、了解电表内阻对测量结果的影响，学会测量电表内阻。
二、实验原理1、微安表头的内阻＄R_g$ 、满偏电流＄I_g$ 是表头的两个重要参数。
当表头通过满偏电流时，表头两端的电压称为满偏电压＄U_g ＝ I_g R_g$ 。
2、改装成大量程电流表要将微安表头改装成量程为＄I$ 的电流表，需要并联一个分流电阻＄R_s$ 。
根据并联电路的特点，有＄I_g R_g ＝（I I_g)R_s$ ，解得＄R_s ＝＼frac{I_g R_g}｛I I_g}＄。
3、改装成大量程电压表要将微安表头改装成量程为＄U$ 的电压表，需要串联一个分压电阻＄R_H$ 。
根据串联电路的特点，有＄U ＝ I_g （R_g ＋ R_H)＄，解得＄R_H ＝＼frac{U}｛I_g} R_g$ 。
三、实验仪器微安表头、电阻箱、滑动变阻器、直流电源、标准电流表、标准电压表、开关、导线若干。
四、实验步骤1、测量微安表头的内阻＄R_g$（1）按图 1 连接电路，将电阻箱＄R$ 调到较大值，滑动变阻器＄R_w$ 调到最大值。
（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使表头指针接近满偏。
（3）逐步减小电阻箱＄R$ 的阻值，直到表头指针正好满偏，此时电阻箱的阻值即为表头内阻＄R_g$ 。
2、将微安表头改装成电流表（1）根据要改装的电流表量程＄I$ 和表头内阻＄R_g$ ，计算出分流电阻＄R_s$ 的阻值。
（2）按图 2 连接电路，将计算好的分流电阻＄R_s$ 与表头并联。
3、校准改装后的电流表（1）按图 3 连接电路，将标准电流表与改装后的电流表串联，滑动变阻器＄R_w$ 调到最大值。
（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使电路中的电流从 0 逐渐增大，记录标准电流表和改装电流表的读数。
高考试题中的电表改装实验一、电表、电表的改装原理1、灵敏电流表G（1）三个主要参数①内阻Rg:电流表线圈的电阻，大约几十欧到几百欧。
②满偏电流Ig:指针批转到最大刻度时的电流，大约几十微安到几毫安。
③满偏电压Ug:电流表通过Ig 时两端的电压，大约零点几伏。
（2）三个参数间的关系：由欧姆定律可知Ug=IgRg 注意：电表就是电阻。
2、电压表（1）电压表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为U 的电压表时，应串联一个电阻R 分去多余的电压U-Ug ，电阻R 叫分压电阻。
（2）电压表的内阻：Rv=Rg+R3、电流表的改装电流表G 的电压量程Ug=IgRg ，当改装成量程为I 的电流表时，应并联一个电阻R 分去多余的电流I-Ig ，电阻R 叫分流电阻。
()g gg g g gU U U I R RU U R R Ug -==-=据串联电路的特点得：解得：G RI U g U G RI gU-Ug R()g g g gU I R I I R ==-据并联电路的特点得：U（2）电流表的内阻：R A =Rg ×R/(R+Rg)4、电流表改装成欧姆表①原理：闭合电路的欧姆定律②如图1所示，当红、黑表笔短接时，调节R ，使电流表的指针达到满偏电流，此时指针所指表盘上满刻度处对应两表笔间电阻为零。
这时有：③当两表笔间接入电阻Rx 时，电流表的电流为：当Rx 改变时，Ix随着改变，将电流表表盘上Ix 处表上对应的Rx 值，就构成了欧姆表。
④中值电阻：欧姆表的内阻即为中值电阻R 中＝R 内＝R+Rg+r 因Ix 与Rx 不是线性关系，欧姆表表盘刻度不均匀。
二、滑动变阻器的两种接法1、限流接法如图2所示。
用电器Rx 的电压调节范围：电路消耗的总功率为：EI限流接法的选用原则：①测量时电路中的电流或电压没有要求从零开始连续调节， 只在小范围内变化，且待测电阻Rx 与R 接近时。
②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时。
高考实验专题电表的改装及内阻的测定（含答案）1.某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装。
然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
（1）根据图（a）和题给条件，将（b）中的实物连接。
（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。
（填正确答案标号）A．18 mA A．21 mAC．25mA D．28 mA（3）产生上述问题的原因可能是。
（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是都正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。
【答案】 (1). (2). C (3). AC (4).99792. 某同学组装一个多用电表。
可选用的器材有：微安表头（量程100μA ，内阻900Ω）；电阻箱1R （阻值范围09999Ω~.）；电阻箱2R （阻值范围0999999Ω~.）；导线若干。
要求利用所给器材先组装一个量程为1mA 的直流电流表，在此基础上再将它改装成量程为3V 的直流电压表。
组装好的多用电表有电流1mA 和电压3V 两挡。
回答下列问题：（1）在虚线框内画出电路图并标出1R 和2R ，其中 * 为公共接线柱，a 和b 分别是电流挡和电压挡的接线柱。
（2）电阻箱的阻值应取R 1= Ω，R 2= Ω。
（保留到个位）答案：（1）如图所示（2）100 2910解析：（1）R 1的电阻比较小，所以R 1与表头并联构成大量程的的电流表，R 2的阻值比较大，与改装后的电流表串联可充当大量程的电压表，设计电路图如图所示：（2）改装电流表时需要并联一个电阻，要改装成1mA 的电流表需要并联的电阻R 1。
Ω=-⨯=-=1001..019001.01gg g I I R I R ，所以电阻箱的阻值R 1应取100Ω；R 1与表头并联电阻为Ω=⨯=+⋅='90100090010011gg R R R R R要改装成3V 的电压表需要串联一个电阻R 2，Ω=⨯-=-=-291010109.0332I U U R A 。
3. 图1是改装并校准电流表的电路图，已知表头的量程为I g =600μA ，内阻为R g ，是标准电流表，要求改装后的电流表量程为I =60mA 。
完成下列填空。
（1）图1中分流电阻R p 的阻值应为 （用I g 、R g 和I 表示）。
μA mA *abμAR 2*bμAR 1（2）在电表改装完成后的某次校准测量中，表的示数如图2所示，由此读出流过电流表的电流为_______mA 。
此时流过分流电阻R P 的电流为_______mA （保留1位小数） 答：（1）g R 991（2）49.5 49.0 4. 某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。
（1）已知表头G 满偏电流为，表头上标记的内阻值为900Ω。
R 1、R 2和R 3是定值电阻。
利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表。
若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V 。
则根据题给条件，定值电阻的阻值应选R 1=___Ω，R 2=______Ω，R 3=_______Ω。
（2）用量程为3V ，内阻为2500Ω的标准电压表○V 对改装表3V 挡的不同刻度进行校准。
所用电池的电动势E 为5V ；滑动变阻器R 有两种规格，最大阻值分别为50Ω和5kΩ。
为了方便实验中调节电压，图中R 应选用最大阻值为______Ω的滑动变阻器。
（3）校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近_______（填“M ”或“N ”）端。
（4）若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值_________（填“大于”或“小于”）900Ω。
【答案】（1）100 910 2 000 （2）50 （3）M （4）大于5. 某同学用量程为1 mA 、内阻为120Ω 的表头按图(a)所示电路改装成量程分别为1V 和1A 的多用电表。
图中R 1和R 2为定值电阻，S 为开关。
回答下列问题: (1)根据图(a)所示的电路，在图(b)所示的实物图上连线。
(2)开关S 闭合时，多用电表用于测量__________(填“电流”、“电压，或“电阻”)；100 A μAmAR P ESR图1图2 mA 010 2030405060mA mA GR 1R 2R 3 V acbM NP ES R开关S 断开时，多用电表用于测量__________(填“电流”、“电压”或“电阻”)。
(3)表笔A 应为_______色(填“红”或“黑”)。
(4)定值电阻的阻值R 1＝________Ω， R 2＝________Ω。
（结果取3位有效数字） 答案： (1)连线如图所示(2)电流 电压 (3)黑 (4)1.00 8806. 某同学将量程为200μA 、内阻为500Ω的表头μA 改装成量程为1mA 和10mA 的双量程电流表，设计电路如图（a ）所示。
定值电阻R 1=500Ω，R 2和R 3的值待定，S 为单刀双掷开关，A 、B 为接线柱。
回答下列问题： （1）按图（a ）在图（b ）中将实物连线； （2）表笔a 的颜色为 色（填“红”或“黑”） （3）将开关S 置于“1”挡时，量程为 mA ；（4）定值电阻的阻值R 2= Ω，R 3= Ω。
（结果取3位有效数字）（5）利用改装的电流表进行某次测量时，S 置于“2”挡，表头指示如图（c ）所示，则所测量电流的值为 mA 。
答案：(1)如图； (2)黑； (3)10； (4)225，25.0； (5)0.780(0.78同样给分)7. 某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻。
他设计了一个用标准电流表G 1来校对待测电流表G 2的满偏电流和测定G 2内阻的电路，如图所示。
已知G 1的量程略大于G 2的量程，图中R 1为滑动变阻器。
R 2为电阻箱。
该同学顺利完成了这个实验。
①实验过程包含以下步骤，其合理的顺序依次为__________________mA表笔A表笔BR 2R 1S图(b)mA+ R 2R 1S表笔A表笔B图(a)SR 3R 2 3- +μA表笔a图(b)表笔bR 1 AB图(c)μA R 1 R 2R 312 ABS图(a)+A.合上开关S 2B.分别将R 1和R 2的阻值调至最大C.记下R 2的最终读数D.反复调节R 1和R 2的阻值，使G 1的示数仍为I 1，使G 2的指针偏转到满刻度的一半，此时R 2的最终读数为rE.合上开关S 1F.调节R 1使G 2的指针偏转到满刻度，此时G 1的示数为I 1，记下此时G 1的示数②仅从实验设计原理上看，用上述方法得到的G 2内阻的测量值与其真实值相比_______（填偏大、偏小或相等）③若要将G 2的量程扩大为I ，并结合前述实验过程中测量的结果，写出须在G 2上并联的分流电阻R S 的表达式，R S =________________ .答案：①正确顺序为B 、E 、F 、A 、D 、C 。
②相等 ③r I I I R S 11-=8. 图(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
(1)已知毫安表表头的内阻为100Ω，满偏电流为1mA ；R 1和R 2为阻值固定的电阻。
若使用a 和b 两个接线柱，电表量程为3mA ；若使用a 和c 两个接线柱，电表量程为10mA 。
由题给条件和数据，可求出R 1= Ω，R 2= Ω。
(2)现用—量程为3mA 、内阻为150Ω的标准电流表A 对改装电表的3mA 挡进行校准，校准时需选取的刻度为0.5、1.0、1.5、2.0、2.5、3.0mA 。
电池的电动势为1.5V ，内阻忽略不计；定值电阻R 0有两种规格，阻值分别为300Ω和1000Ω；滑动变阻器R 有两种规格，最大阻值分别为750Ω和3000Ω。
则R 0应选用阻值为 Ω的电阻，R 应选用最大阻值为 Ω的滑动变阻器。
(3)若电阻R 1和R 2中有一个因损坏而阻值变为无穷大，利用图（b)的电路可以判断出损坏的电阻。
图（b)中的R ' 为保护电阻，虚线框内未画出的电路即为图(a) 虚线框内的电路。
则图中的d 点应和接线柱 (填”b”或”c”)相连。
判断依据是： 。
答案：（1）15 35 （2）300 3000（3）c 闭合开关时，若电表指针偏转,则损坏的电阻是R 1；若电表指针不动,则损坏的电阻是R 2R 1ES 1R 1 S 2G 2G 1 图R′ b c admA AR 1R 2RRab c9. 某同学利用图（a ）所示电路测量量程为2.5 V 的电压表○V 的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R （最大阻值99 999.9 Ω），滑动变阻器R 1（最大阻值50 Ω），滑动变阻器R 2（最大阻值5 kΩ），直流电源E （电动势3 V ）。
开关1个，导线若干。
实验步骤如下①按电路原理图（a ）连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图（a ）中最左端所对应的位置，闭合开关S ； ③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V ，记下电阻箱的阻值。
回答下列问题：（1）实验中应选择滑动变阻器_______（填“R 1”或“R 2”）。
（2）根据图（a ）所示电路将图（b ）中实物图连线。
（3）实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为_______Ω（结果保留到个位）。
（4）如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为_____（填正确答案标号）。
A ．100 μAB ．250 μAC ．500 μAD ．1 mA 【答案】（1）R 1 （2）连线如下图 （3）2 520 （4）D10. 电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍。
