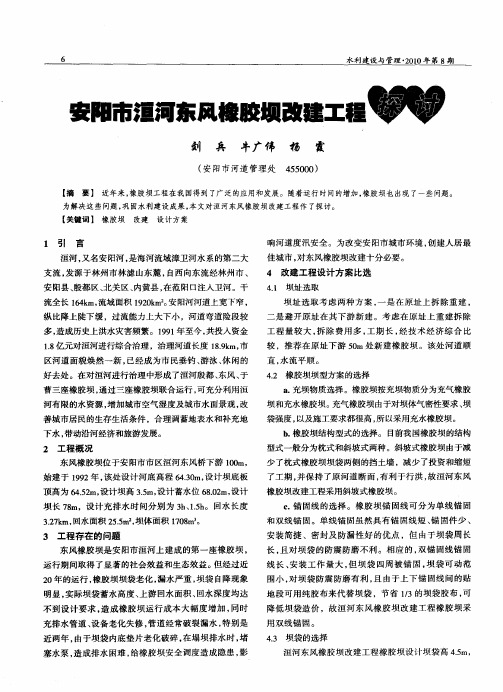

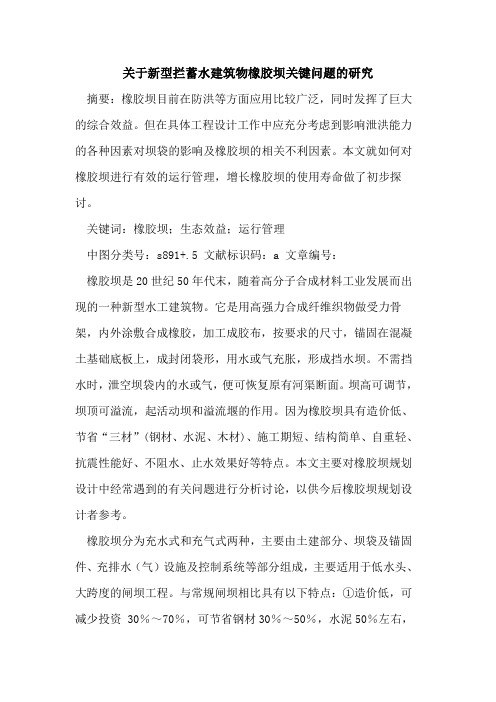

关于新型拦蓄水建筑物橡胶坝关键问题的研究摘要：橡胶坝目前在防洪等方面应用比较广泛，同时发挥了巨大的综合效益。
但在具体工程设计工作中应充分考虑到影响泄洪能力的各种因素对坝袋的影响及橡胶坝的相关不利因素。
本文就如何对橡胶坝进行有效的运行管理，增长橡胶坝的使用寿命做了初步探讨。
关键词：橡胶坝；生态效益；运行管理中图分类号：s891+.5 文献标识码：a 文章编号：橡胶坝是20世纪50年代末，随着高分子合成材料工业发展而出现的一种新型水工建筑物。
它是用高强力合成纤维织物做受力骨架，内外涂敷合成橡胶，加工成胶布，按要求的尺寸，锚固在混凝土基础底板上，成封闭袋形，用水或气充胀，形成挡水坝。
不需挡水时，泄空坝袋内的水或气，便可恢复原有河渠断面。
坝高可调节，坝顶可溢流，起活动坝和溢流堰的作用。
因为橡胶坝具有造价低、节省“三材”(钢材、水泥、木材)、施工期短、结构简单、自重轻、抗震性能好、不阻水、止水效果好等特点。
本文主要对橡胶坝规划设计中经常遇到的有关问题进行分析讨论，以供今后橡胶坝规划设计者参考。
橡胶坝分为充水式和充气式两种，主要由土建部分、坝袋及锚固件、充排水（气）设施及控制系统等部分组成，主要适用于低水头、大跨度的闸坝工程。
与常规闸坝相比具有以下特点：①造价低，可减少投资 30％～70％，可节省钢材30％～50％，水泥50％左右，木材60％以上；②施工安装时间短。
坝袋只需3天～15天即可安装完毕；③坝体为柔性软壳结构，能抵抗地震、波浪等冲击；④止水效果好，跨度大，汛期不阻水；⑤橡胶坝袋的使用寿命一般为15～25年。
我国自北京市1966年建成第一座橡胶坝建设以来，现在各个水利领域应用越来越广泛，主要应用于水库溢洪道上作为活动溢流堰，以增加水库库容及发电水头；用于河道上作为低水头、大跨度的滚水坝，以减少常规闸的启闭机、工作桥等；用于渠系上作为进水闸、分水闸、节制闸，能够方便调节水位和流量；用于城区园林工程，采用彩色坝袋，造型优美，线条流畅，可为城市建设增添一道优美的风景。
2020.641科技推广与应用造作用微弱，该类库岸稳定性一般较好。
土质岸坡在水库蓄水后，由于地质环境的改变，将产生一定程度的塌岸，根据塌岸预测分析，左侧库岸段：茶塘河口至石田林场（石田村段）、溪口大桥下游溪口村以及茶亭湾至石坑村段在水库蓄水后，将产生一定宽度的塌岸，库岸稳定性较差；右侧库岸段：阳干村段大部分库岸塌岸宽度小，库岸稳定性较好，局部岸坡较陡，库岸稳定性差，金城村段在水库蓄水后，将产生一定宽度的塌岸，库岸稳定性较差，溪口段虽塌岸宽度较小，但河岸上方均为居民建筑物，塌岸造成影响较大；另外，率水河支流沂溪河河口右侧库坡稳定性较差，虽修建有挡墙，但挡墙破损较严重。
为保证库岸上方农田以及居民建筑物不受塌岸影响，建议对以上岸坡进行防护■浅议充水橡胶坝的设计难点陈桂兰（上海渠观工程设计咨询有限公司 上海 200041）【摘 要】橡胶坝由于其造价低、施工工期短、抗震效果好、汛期不阻水以及维修少、管理方便等特点，自20世纪90年代以来在我国发展迅速。
本文介绍了充水橡胶坝设计过程中的坝基稳定计算、锚固结构型式、坝袋的设计等问题，同时也提出橡胶坝的坝袋变形、坝袋的使用寿命等问题，有待进一步改进。
【关键词】充水橡胶坝 稳定计算 锚固型式 坝袋1 概述橡胶坝，又称橡胶水闸，属薄壁柔性结构，是随着高分子合成材料的发展而出现的一种新型水工建筑物。
它是用高强度合成纤维织物作受力骨架，内外涂敷橡胶作保护层，加工成胶布，再将其锚固于底板上成封闭状的坝袋，通过充排管路用介质将其充胀形成的袋式挡水坝。
根据充坝的介质不同，又可分为充水坝和充气坝，两种坝型造价相差不多，充水坝的充排时间要长于充气坝，充水坝可任意调整水头。
本文通过对某充水橡胶坝设计的坝基稳定计算、锚固型式、坝袋的设计等几个难点问题进行计算分析，为以后类似工程提供参考。
2 坝基稳定计算2.1 防渗计算橡胶坝闸基防渗长度可按《水闸设计规范》（SL265-2016）公式计算：L=C·△H式中：L—防渗长度（m）； △H—上下游水位差（m）； C—渗径系数，参照规范表4.3.2。

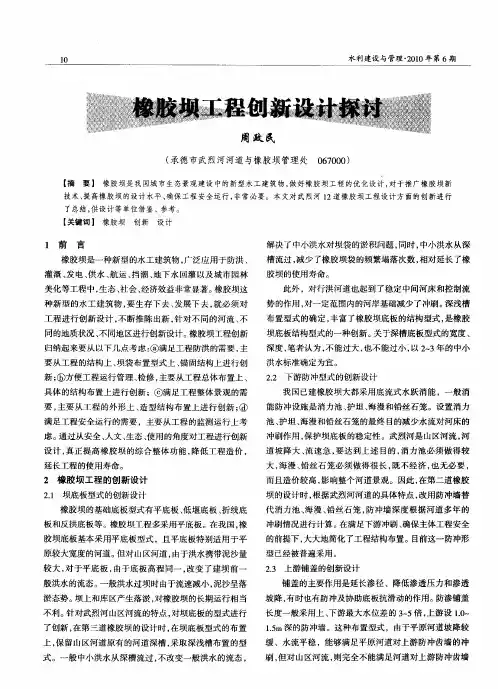

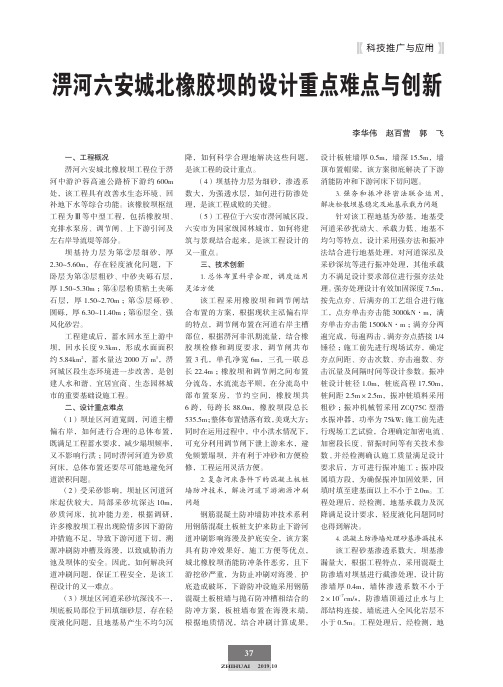

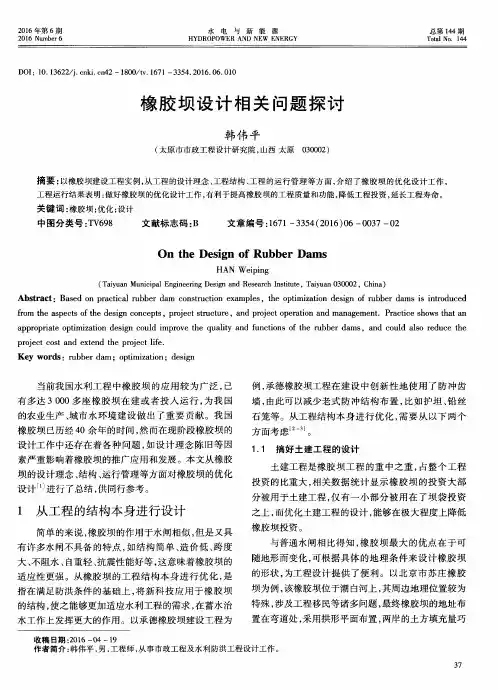

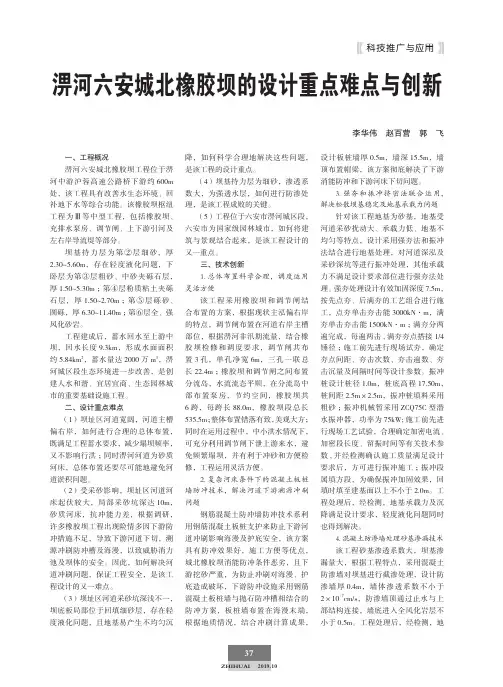

37ZHIHUAI 2019.10淠河六安城北橡胶坝的设计重点难点与创新李华伟 赵百营 郭 飞一、工程概况淠河六安城北橡胶坝工程位于淠河中游沪蓉高速公路桥下游约600m 处，该工程具有改善水生态环境、回补地下水等综合功能。
该橡胶坝枢纽工程为Ⅲ等中型工程，包括橡胶坝、充排水泵房、调节闸、上下游引河及左右岸导流堤等部分。
坝基持力层为第②层细砂，厚2.30~5.60m，存在轻度液化问题，下卧层为第③层粗砂、中砂夹砾石层，厚1.50~5.30m ；第④层粉质粘土夹砾石层，厚1.50~2.70m ；第⑤层砾砂、圆砾，厚6.30~11.40m ；第⑥层全、强风化砂岩。
工程建成后，蓄水回水至上游中坝，回水长度9.3km，形成水面面积约5.84km 2，蓄水量达2000万m 3，淠河城区段生态环境进一步改善，是创建人水和谐、宜居宜商、生态园林城市的重要基础设施工程。
二、设计重点难点（1）坝址区河道宽阔，河道主槽偏右岸，如何进行合理的总体布置，既满足工程蓄水要求，减少塌坝频率，又不影响行洪；同时淠河河道为砂质河床，总体布置还要尽可能地避免河道淤积问题。
（2）受采砂影响，坝址区河道河床起伏较大，局部采砂坑深达10m，砂质河床，抗冲能力差，根据调研，许多橡胶坝工程出现险情多因下游防冲措施不足，导致下游河道下切，溯源冲刷防冲槽及海漫，以致威胁消力池及坝体的安全。
因此，如何解决河道冲刷问题，保证工程安全，是该工程设计的又一难点。
（3）坝址区河道采砂坑深浅不一，坝底板局部位于回填细砂层，存在轻度液化问题，且地基易产生不均匀沉降，如何科学合理地解决这些问题，是该工程的设计重点。
（4）坝基持力层为细砂，渗透系数大，为强透水层，如何进行防渗处理，是该工程成败的关键。
（5）工程位于六安市淠河城区段，六安市为国家级园林城市，如何将建筑与景观结合起来，是该工程设计的又一重点。
三、技术创新1.总体布置科学合理，调度运用灵活方便该工程采用橡胶坝和调节闸结合布置的方案，根据现状主泓偏右岸的特点，调节闸布置在河道右岸主槽部位，根据淠河非汛期流量，结合橡胶坝检修和调度要求，调节闸共布置3孔，单孔净宽6m，三孔一联总长22.4m ；橡胶坝和调节闸之间布置分流岛，水流流态平顺，在分流岛中部布置泵房，节约空间，橡胶坝共6跨，每跨长88.0m，橡胶坝段总长535.5m；整体布置错落有致，美观大方；同时在运用过程中，中小洪水情况下，可充分利用调节闸下泄上游来水，避免频繁塌坝，并有利于冲砂和方便检修，工程运用灵活方便。

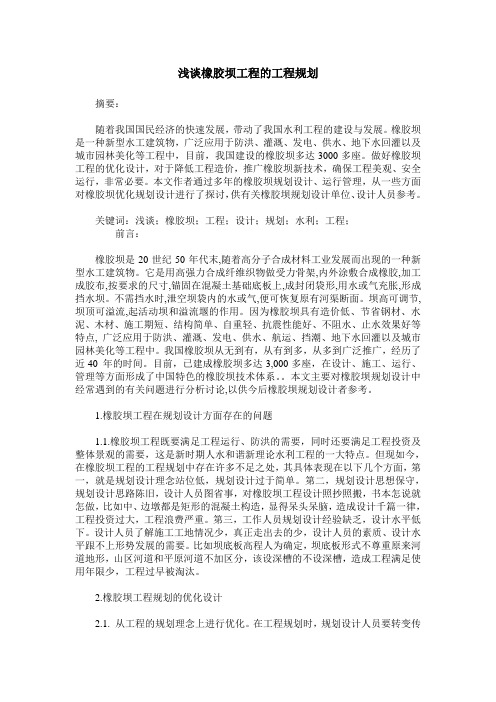

浅谈橡胶坝工程的工程规划摘要：随着我国国民经济的快速发展，带动了我国水利工程的建设与发展。
橡胶坝是一种新型水工建筑物，广泛应用于防洪、灌溉、发电、供水、地下水回灌以及城市园林美化等工程中，目前，我国建设的橡胶坝多达3000多座。
做好橡胶坝工程的优化设计，对于降低工程造价，推广橡胶坝新技术，确保工程美观、安全运行，非常必要。
本文作者通过多年的橡胶坝规划设计、运行管理，从一些方面对橡胶坝优化规划设计进行了探讨，供有关橡胶坝规划设计单位、设计人员参考。
关键词：浅谈；橡胶坝；工程；设计；规划；水利；工程；前言：橡胶坝是20世纪50年代末,随着高分子合成材料工业发展而出现的一种新型水工建筑物。
它是用高强力合成纤维织物做受力骨架,内外涂敷合成橡胶,加工成胶布,按要求的尺寸,锚固在混凝土基础底板上,成封闭袋形,用水或气充胀,形成挡水坝。
不需挡水时,泄空坝袋内的水或气,便可恢复原有河渠断面。
坝高可调节,坝顶可溢流,起活动坝和溢流堰的作用。
因为橡胶坝具有造价低、节省钢材、水泥、木材、施工期短、结构简单、自重轻、抗震性能好、不阻水、止水效果好等特点, 广泛应用于防洪、灌溉、发电、供水、航运、挡潮、地下水回灌以及城市园林美化等工程中。
我国橡胶坝从无到有，从有到多，从多到广泛推广，经历了近40 年的时间。
目前，已建成橡胶坝多达3,000多座，在设计、施工、运行、管理等方面形成了中国特色的橡胶坝技术体系。
本文主要对橡胶坝规划设计中经常遇到的有关问题进行分析讨论,以供今后橡胶坝规划设计者参考。
1.橡胶坝工程在规划设计方面存在的问题1.1.橡胶坝工程既要满足工程运行、防洪的需要，同时还要满足工程投资及整体景观的需要，这是新时期人水和谐新理论水利工程的一大特点。
但现如今，在橡胶坝工程的工程规划中存在许多不足之处，其具体表现在以下几个方面，第一，就是规划设计理念站位低，规划设计过于简单。
第二，规划设计思想保守，规划设计思路陈旧，设计人员图省事，对橡胶坝工程设计照抄照搬，书本怎说就怎做，比如中、边墩都是矩形的混凝土构造，显得呆头呆脑，造成设计千篇一律，工程投资过大，工程浪费严重。

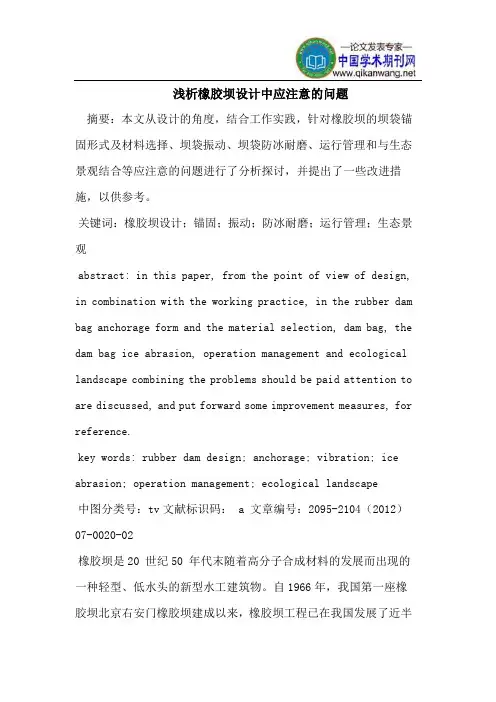

浅析橡胶坝设计中应注意的问题摘要：本文从设计的角度，结合工作实践，针对橡胶坝的坝袋锚固形式及材料选择、坝袋振动、坝袋防冰耐磨、运行管理和与生态景观结合等应注意的问题进行了分析探讨，并提出了一些改进措施，以供参考。
关键词：橡胶坝设计；锚固；振动；防冰耐磨；运行管理；生态景观abstract: in this paper, from the point of view of design, in combination with the working practice, in the rubber dam bag anchorage form and the material selection, dam bag, the dam bag ice abrasion, operation management and ecological landscape combining the problems should be paid attention to are discussed, and put forward some improvement measures, for reference.key words: rubber dam design; anchorage; vibration; ice abrasion; operation management; ecological landscape中图分类号：tv文献标识码： a 文章编号：2095-2104（2012）07-0020-02橡胶坝是20 世纪50 年代末随着高分子合成材料的发展而出现的一种轻型、低水头的新型水工建筑物。
自1966年，我国第一座橡胶坝北京右安门橡胶坝建成以来，橡胶坝工程已在我国发展了近半个世纪，为我国的工农业及生态环境的改善发挥了巨大的作用。
在修建橡胶坝时，先用强力合成纤维织物做受力骨架，然后在其内外涂敷合成橡胶，制成胶布，并把胶布按设计尺寸锚固在基础底板上，做成封闭袋形，再用水或气充胀，形成挡水坝。

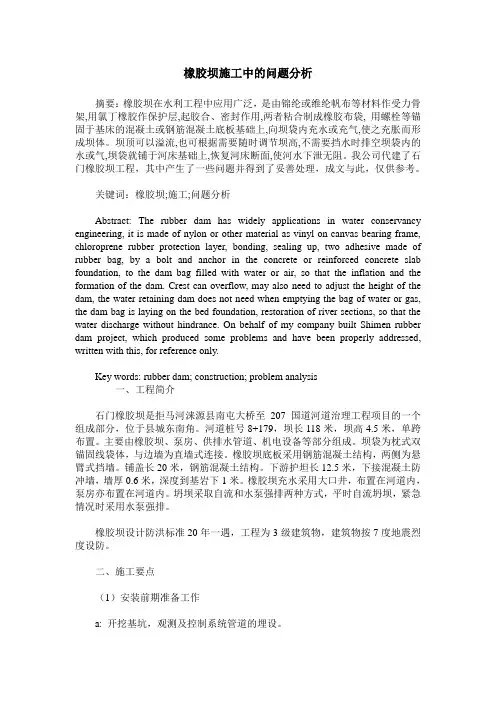

橡胶坝施工中的问题分析摘要：橡胶坝在水利工程中应用广泛，是由锦纶或维纶帆布等材料作受力骨架,用氯丁橡胶作保护层,起胶合、密封作用,两者粘合制成橡胶布袋, 用螺栓等锚固于基床的混凝土或钢筋混凝土底板基础上,向坝袋内充水或充气,使之充胀而形成坝体。
坝顶可以溢流,也可根据需要随时调节坝高,不需要挡水时排空坝袋内的水或气,坝袋就铺于河床基础上,恢复河床断面,使河水下泄无阻。
我公司代建了石门橡胶坝工程，其中产生了一些问题并得到了妥善处理，成文与此，仅供参考。
关键词：橡胶坝;施工;问题分析Abstract: The rubber dam has widely applications in water conservancy engineering, it is made of nylon or other material as vinyl on canvas bearing frame, chloroprene rubber protection layer, bonding, sealing up, two adhesive made of rubber bag, by a bolt and anchor in the concrete or reinforced concrete slab foundation, to the dam bag filled with water or air, so that the inflation and the formation of the dam. Crest can overflow, may also need to adjust the height of the dam, the water retaining dam does not need when emptying the bag of water or gas, the dam bag is laying on the bed foundation, restoration of river sections, so that the water discharge without hindrance. On behalf of my company built Shimen rubber dam project, which produced some problems and have been properly addressed, written with this, for reference only.Key words: rubber dam; construction; problem analysis一、工程简介石门橡胶坝是拒马河涞源县南屯大桥至207国道河道治理工程项目的一个组成部分，位于县城东南角。
橡胶坝工程设计中有关问题的探讨- 工程设计
面对当前水资源日益短缺和用水之间矛盾日益突出的现状,为充分开发利用水资源，对栈子橡胶坝工程兴建缘由、设计方案比拟中有关问题进行了分析探讨。
关键字：橡胶坝兴建缘由方案拟定可行性一、工程概况栈子建闸地处东港区涛雒镇以南，栈子村北，属滨海水系，位于巨峰河下游分洪河道——竹子河上。
坝址以上流域面积198km2，干流长28km2。
巨峰河发源于巨峰水库上游甲子山，在栈子村北入海，河道径流在大刘庄村西南由竹子河、南店河分流入海，其中竹子河分流口宽100m，南店河分流口宽40m。
闸址区域为河流相冲淤积地貌，地形起伏较小，沉积韵律明显。
流域植被覆盖较好，水土保持完善。
二、兴建缘由竹子河两岸为河相冲积小平原，地势低洼，海拔高程22.0～4.0m，由于受海潮侵袭影响，本区内基本是碱性沙壤土。
沿河有4500亩苇场荒滩无法利用，近15km2范围内地下水矿化度高，不符合人畜饮用标准。
区域为日照水库下游灌区，由于渠系配套不完善，老化失修严重，灌溉用水困难，加之工业及城市生活用水量大，农业用水越来越紧缺。
兴建栈子拦河建筑物对于充分利用地表水资源，缓解日照水库供需水，防止海水倒灌，提高人民生活质量，开发利用苇场荒滩，改良盐碱地，发展淡水养殖，都具有重要意义，经济效益、生态效益、社会效益显著。
三、工程方案比拟1、坝址选择栈子建坝坝址拟定了三个方案进行比较。
1)入海口：防潮效果好,流域面积大，来水量多。
但河道入海口为淤沙质海岸，位置变迁大，地质条件差，工程建设困难，投资多；地势低，
拦蓄淡水利用率低，引海水和拦蓄淡水矛盾较大。
2)栈子村北：东距入海口2.8km。
防潮效果较好，地势高，灌溉及淡水养殖引水方便，工程量小，投资省，经济效益、生态效益、社会效益显著。
但地质条件较差，流域面积小，来水量较少，兴利调节性能相对较差。
3)大刘庄村西：东距入海口6km。
流域面积较大，来水量多，地势高，灌溉及水产养殖引水方便。
但无挡潮性能，工程量大，投资多。
综合考虑地形、地质、水流、泥沙、环境影响等因素，经过技术经济比较后，确定采用第二方案，即坝址选在栈子村北方案最优。
2、形式拟定沿海河道拦河工程结构形式主要有提升闸、橡胶坝、水力自动翻板闸等。
1)提升闸：根据闸门制作材料不同，又分为钢筋混凝土闸门、钢闸门及木闸门等。
它具有运行可靠，使用方便，水位可人为控制等特点。
但造价高，结构复杂，运行费用大，启闭速度慢，影响行洪。
2)橡胶坝：具有造价低，技术先进，结构简单，施工方便，抗震性能好，不阻碍河道行洪，而且橡胶坝作为一种高分子合成材料的新型水工建筑物，结构新颖、独特，坝体运用的新型材料，美观大方，建成后美化环境，增加旅游景点，提高经济效益。
但坝袋坚固性较差，易老化。
3)水力自动翻板闸：具有结构简单，运行可靠，节省能源，工程造价低，管理维修方便等特点，但水位无法人为调节，运行方式不灵活。
根据周边地区对上述几种型式的闸门的运用状况分析，通过社会经济效益及技术比较和反复论证，结合实际情况，本工程采用橡胶坝。
3、工程设计橡胶坝按充胀介质可分为充水式、充气式。
充水橡胶坝在坝顶溢流时袋形比较稳
定，过水均匀，对下游冲刷较小；由于气体具有较大的压缩性，充气橡胶坝在坝顶溢流时，出现凹口现象，水流集中，对下游河道冲刷较强。
在有冰冻的地区，充气橡胶坝内的介质没有冰冻的问题；充水橡胶坝不具备这一优点。
充气橡胶坝气密性要求高；充水橡胶坝这方面的要求相对低些。
充气橡胶坝比充水橡胶坝工程投资低。
根据运用要求和工程条件，综合考虑两个不同介质橡胶坝的优缺点，拟采用充水式橡胶坝，坝袋与底板的连接采用双锚线锚固。
栈子橡胶坝东距入海口2.8km，西距204国道2.1km。
设计坝室总长168.0m，坝轴线与河道中心线垂直。
靠近河道左岸设调节闸2孔，用于冲刷坝前淤泥，调节坝前水位。
采用梁板式钢筋混凝土平面闸门挡水，单吊点启闭。
调节闸右侧为橡胶坝坝体，共3跨。
顺水流向自上而下依次设铺盖、底板、消力池，海漫、防冲槽等。
为满足坝袋充排水需要，设计在河道左岸堤外打沉盘井一眼，在橡胶坝左坝端建充排水泵站一处，通过管道系统对坝袋进行充排水。
四、运行管理水利工程建设是基础，使用是目的，管理是关键。
为了切实保证管好、用好橡胶坝工程，充分发挥灌溉、防潮、养殖效益，除了搞好设施配套外，还必须设专门技术人员，严格按以下要求运行控制：1、工程竣工后，橡胶坝应进行蓄水试验。
坝袋充水不应超过设计内压力，坝前蓄水位控制在4.6m高程以下。
2、正常运行时，严禁坝袋超高超压运用。
3、坝顶溢流时，可通过改变坝高来调节溢流水深，从而避免坝袋发生振动。
高温季节，可适当降低坝高，在坝顶面短时保持一定溢流水深，以降低坝袋表面温度。
4、行洪坍坝时，应均匀
对称，缓慢坍落，避免下游有害冲刷。
五、工程的可行性栈子橡胶坝工程是一处集农田灌溉、水产养殖于一体的综合利用水利工程，工程建成以后，不仅能有力的促进当地农村经济发展，而且对自然、生态、社会环境的改善产生了积极的影响。
1、改善水源条件，缓解供需矛盾。
橡胶坝建成后，挡水高度2.5m，兴利库容387.9m3，改良荒滩盐碱地5500亩，能有效地缓解日照水库供需水矛盾，改善农业生产条件。
2、发展水产养殖，提高人民生活水平。
工程度建成后，可利用沿河涝洼地发展水产养殖4500亩，对调整农村产业结构，促进经济发展，提高人民生活水平，将发挥重要作用。
3、改善自然环境，促进社会发展。
工程建成后，能为动植物生长、繁衍创造有利的条件。
沿河两岸通过植树绿化，可减缓风速，净化空气，改善局部小气候，增加旅游景观，提高人民生活质量，促进社会发展。
