隧道窑说明书__全解⽬录1 设计任务书及原始资料 (1)1.1 景德镇陶瓷学院毕业设计（论⽂）任务书 (1)1.2 原始数据 (3)2 主要尺⼨的确定 .................................................................................. 错误！未定义书签。
2.1 棚板和⽴柱的选⽤ .......................................................................................... 错误！未定义书签。
2.2 装车⽅法及窑车车⾯尺⼨ .............................................................................. 错误！未定义书签。
2.3 窑长及各带长 .................................................................................................. 错误！未定义书签。
3 ⼯作系统的确定 ................................................................................ 错误！未定义书签。
4 窑体材料的确定 (8)4.1窑墙 ................................................................................................................... 错误！未定义书签。
4.2 窑顶 .................................................................................................................. 错误！未定义书签。
75米日用瓷轻型装配式环保节能气烧隧道窑操作说明书第一章窑炉设计说明一、一般说明㈠用途本系列新型节能隧道窑主要用于日用陶瓷行业的盘、蝶、杯、碗类制品的烧成。
㈡工作原理本系列隧道窑是连续性工作的陶瓷烧成热工设备，配备全套自动控制。
燃料、助燃空气和雾化空气（以液体燃料工作时），通过各自的管路系统，受调节阀门控制，以所需的压力、流量进入烧嘴内均匀混合燃烧，高速喷入窑道内并在那里进一步进行充分燃烧。
窑道内高温燃烧产物与制品直接接触从而高效地加热制品，然后以与制品前进相反的方向自烧成带向窑头流动，并继续加热低温区的坯体，最终在窑头集中经由排烟管路系统排出窑外。
坯体分层装载于窑车上，由液压顶车机推动窑道内的窑车运行，将坯体匀速、平稳地自窑头向窑尾输送。
在坯体前进过程中经历自低温预热到高温烧成各个温度带，不断与燃烧产物直接进行热交换而受到加热升温，伴随着水份蒸发、结构水脱离、氧化物分解、新的晶相形成和玻璃相熔化等一系列复杂的物理化学反应，烧制成为陶瓷制品进入急冷带、冷却带。
然后受合理直接冷却、缓慢冷却一整套冷却工作系统，安全、有效地冷却产品出窑。
在配有自动、进出窑机衔接的情况下，上述整个过程完全脱离人工操作而自动完成。
㈢燃料本系列窑仅适用于洁净气体燃料和液体燃料。
在为用户提供窑炉时，是以其中某种燃料为特定条件设计、制造的。
当以后燃料供应条件发生变化时，需改换燃料供应管路、阀门及燃料系统，可供选择互换的燃料有：㈣特点本系列隧道窑经广泛吸收八十年代末国外先进的设计制造技术，结合中国具体国情进行优化设计制造。
具有如下一些特点：1、采用明焰裸烧工艺，燃烧产物与被烧制品直接接触，热交换效率高，制品受热均匀，可以实现低温快烧。
2、耐火保温材料全部采用高热阻、低蓄热的轻质隔热材料，因而，升温降温速度快，保温性能极好；窑外表面温度低，散热小。
以上两大特点使得本系列隧道窑能耗接近了理论烧成能耗。
3、工作系统灵活，调整余地大，通过调节控制各温度点，可以灵活地改变烧成曲线，实现一条窑烧制不同产品之目的。
目录前言------------------------------------------------------------------4一、隧道窑系统的结构1、窑体、窑门----------------------------------------------------------42、风机-------------------------------------------------------------------63、管路系统-------------------------------------------------------------74、中控系统-------------------------------------------------------------85、窑车-------------------------------------------------------------------96、顶车机等设备-------------------------------------------------------10二、隧道窑系统的操作1、干燥的影响----------------------------------------------------------112、正常操作及思路①发热量-------------------------------------------------------------12②进车速度----------------------------------------------------------12③码坯方式----------------------------------------------------------13④风机调整----------------------------------------------------------143、几种特殊情况下的操作①、停电-------------------------------------------------------------15②、焙烧段温度偏低、偏高的纠正----------------------------15③、焙烧段前移、后移的纠正----------------------------------16④、焙烧段过长、过短的纠正----------------------------------16⑤、车底温度高的纠正-------------------------------------------17⑥、非正常情况处理----------------------------------------------18三、应建立的几种概念1、整体性、宏观性----------------------------------------------------182、预见性、滞后性----------------------------------------------------193、统一性----------------------------------------------------------------19四、常见缺陷应对1、裂纹-------------------------------------------------------------------192、石灰爆裂-------------------------------------------------------------203、黑心砖----------------------------------------------------------------20前言烧成车间隧道窑系统是砖厂最大的设备。

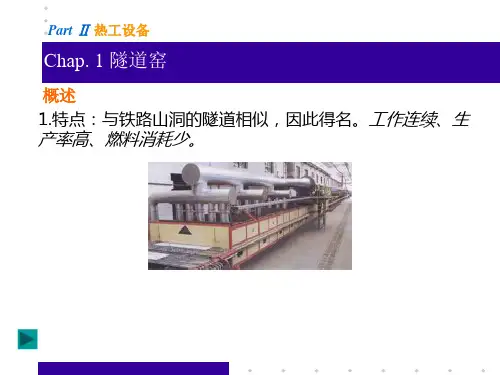

隧道窑工作原理及系统操作隧道窑的系统设置是否合理、窑体结构能否满足要求、操作是否得当，对产品质量、产量、燃料消耗以及窑炉使用寿命都有影响。

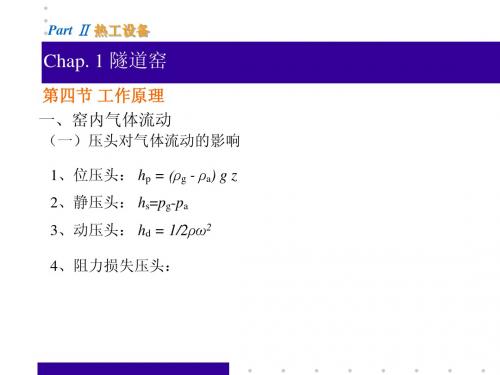

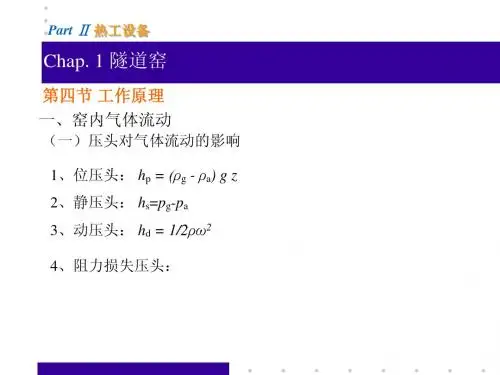

（一）隧道窑工作原理隧道窑属于泥流操作的热工设备，沿窑长度方向分为预热带、烧成带、冷却带。
制品与气流以相反方向运动，在三带中依次完成制品的预热、烧成、冷却的过程。
隧道窑两端设有窑门，每隔一定的时间，将装好砖坯的窑车推入一辆，同时，已经烧成砖瓦成品的窑车被推出一辆。
坯体进入预热带后，首先与来自烧成带的燃烧产物（烟气）接触而且被加热，而后进入烧成带，燃料燃烧放出的热量及生成的燃烧产物加热坯体，使之达到一定的温度而烧成，并经过一定时间的保温，生成稳定的制品。
燃烧产物自预热带的排烟口、烟道，经风机或烟囱排出窑外。
烧成的制品进入冷却带，将热量传递给入窑的冷空气制品本身冷却后出窑。
被加热的空气一部分抽进去进行余热利用。
简单来说，隧道窑的烧成过程就是燃料在窑内燃烧、坯体与气体进行热交换、湿交换的过程。
通过燃料燃烧产生的热量，将窑内温度升高到坯体烧成所需温度，在烧成温度时，坯体内各组分发生一系列物理、化学变化，经过这一系列变化，坯体由生坯焙烧为具有一定强度和耐久性，符合建筑要求的砖成品。
（二）隧道窑烧成制度隧道窑工作系统的设置就是在热工基础知识的指导下，针对特定的原料和制品，制定出适宜的烧成制度并保证烧成制度的实现。
窑炉的烧成制度包括温度制度和压力制度，温度制度需要根据原料性能和产品要求而定，而压力制度是保证窑炉按照既定的温度制度进行烧成。
因此影响产品性能的关键是烧成的温度制度。
（1）温度制度温度制度依据物料在烧成过程中的化学、物理变化制定的温度及其与时间的关系，包括升温速度、烧成温度、保温时间、降温速度等参数，并最终形成适宜的烧成曲线。
隧道窑的烧成曲线隧道窑的烧成曲线也是沿窑长装在窑顶或窑侧的热电偶测得的窑内温度曲线（见图5-3），在低温阶段接近气体温度，在高温阶段接近制品温度。
隧道窑烧成工安全操作规程1. 引言本文档旨在为隧道窑烧成工操作人员提供一份安全操作规程，以确保工作环境的安全和人员的身体健康。
隧道窑烧成工作是一项高风险的工作，因此必须遵循严格的操作规程以减少事故发生的可能性。
2. 操作人员的责任2.1 培训要求所有隧道窑烧成工操作人员必须接受相应的培训，包括但不限于以下内容：•隧道窑烧成工作的基本原理和流程；•安全操作规程和注意事项；•应急处理措施和逃生路线。
2.2 安全意识所有操作人员必须具备高度的安全意识，确保每个操作都符合规程要求。
在进行任何操作之前，必须对操作区域进行全面的安全检查，确保没有任何潜在的危险。
2.3 个人防护装备所有操作人员必须佩戴适当的个人防护装备，包括但不限于：•安全帽；•防护眼镜或面罩；•防护服和手套；•防尘口罩。
3. 隧道窑烧成工操作规程3.1 操作准备在进行隧道窑烧成工作之前，必须进行以下操作准备：•确保隧道窑烧成工作区域干燥且通风良好；•防止非授权人员进入操作区域；•检查烧成设备是否正常运行，如有异常应及时报修。
3.2 原料准备与装载在进行原料准备与装载时，必须遵守以下规程：•严禁携带易燃和易爆物品进入操作区域；•原料装载时必须戴好手套和口罩，防止对人体造成伤害；•原料装载完毕后，必须及时清理操作区域，避免杂物引发事故。
3.3 窑炉点火与调试在进行窑炉点火与调试时，必须遵守以下规程：•确保窑炉内无残留燃料或可燃物品；•使用专门的点火设备进行窑炉点火；•窑炉点火后，必须进行适当的调试，确保窑炉内温度和压力处于安全范围。
3.4 烧成过程监控在烧成过程中，必须进行全程监控，包括但不限于以下内容：•监测窑炉内温度、压力和气体浓度；•定期检查窑炉设备是否存在异常；•如有异常情况出现，必须立即采取措施处理或报告相关人员。
3.5 烧成结束与清理在烧成工作结束后，必须进行以下操作：•关闭窑炉并待其冷却后再进行清理；•清理过程中必须佩戴个人防护装备，避免对身体造成伤害；•清理完毕后，对窑炉进行维护保养，确保下次使用时设备正常运行。
隧道窑烧成工安全操作规程隧道窑烧成工安全操作规程第一章总则第一条为了确保隧道窑烧成工作的安全进行，保护工人的生命财产安全，制定本规程。
第二条隧道窑烧成工是指通过对隧道窑内的材料进行燃烧，以达到烧结效果的工作。
第三条隧道窑烧成工人员必须持有有效的特种作业操作证，并定期接受相关培训，提高安全意识和操作技能。
第二章作业前准备第四条作业前，必须对隧道窑进行全面检查，确保窑体和设备的安全工作状态。
第五条具体操作前，必须使用便携式气体检测仪检测隧道窑内的有害气体浓度，确保安全气体浓度在规定范围内。
第六条隧道窑内的甲烷浓度不得超过0.1%，氧气浓度不得低于20%。
第七条作业前必须开展安全交底，告知工作人员作业风险和应急措施，确保每位工作人员明确职责和工作要求。
第八条作业前必须佩戴个人防护装备，包括防护面罩、耳塞、防尘口罩、防护手套等。
第三章作业操作第九条作业过程中，必须按规定操作流程进行，严禁擅自变动操作步骤。
第十条操作过程中必须严格遵守操作规程，确保操作正确有效。
第十一条窑内设备和管道必须经过通风处理后方可进入操作，不得在未通风的状态下进行任何作业。
第十二条作业过程中必须保持窑内的燃烧温度在稳定状态，不得出现突然升高或降低的情况。
第四章安全事故处理第十三条在窑烧作业过程中，如发现有降温异常、燃烧不稳定、有无法解决的故障，必须立即停工并向上级汇报。
第十四条发生可燃气体泄漏时，必须立即停工，关闭窑体内部燃烧器，并采用适当的灭火方式进行灭火。
第十五条发生火灾时，必须立即启动应急预案，将人员疏散到安全区域，并及时报警。
第十六条事故处理结束后，必须对事故原因进行彻底分析，总结教训，提出改进措施，以预防类似事故的发生。
第五章安全检查与管理第十七条定期进行安全检查，确保设备和管道的正常运行，并及时处理隐患。
第十八条对于发现的安全隐患，必须立即停工，并采取相应措施进行处理。
第十九条进行事故隐患排查时，必须携带相应安全设备，并按照程序检查。
砖厂隧道窑炉安全操作规程砖厂隧道窑炉是生产砖块的重要设备，为了保证生产过程的安全，制定了砖厂隧道窑炉安全操作规程。
本文将从以下几个方面进行详细讲解。
一、砖厂隧道窑炉的基本情况砖厂隧道窑炉是一种间歇式烧结设备，由多个砖道罩和多个出口组成。
炉内加热方式为燃气燃烧，燃料为天然气或液化石油气。
炉内温度高达1000℃以上，存在着燃气泄漏、火灾、爆炸等危险。
二、安全操作规程的制定依据1. 国家相关法律法规和标准，如《燃气安全管理条例》、《煤气炉具和燃气空调器安全管理规定》等；2. 砖厂窑炉设备的特点和工作环境；3. 砖厂对人员的培训和管理制度。
三、砖厂隧道窑炉的安全操作规程1. 设备检查和维护(1) 确保窑炉设备的正常运转，包括检查炉门和炉脚是否密封良好，煤气管道是否有泄露等；(2) 定期进行设备维护和保养，如清洗炉内膛和烟道，检查电器设备的接线是否松动等。
2. 燃气使用和操作(1) 燃气的接入和使用必须符合相关标准，使用合格的燃气设备；(2) 燃气管道必须进行定期检查和维护，确保管道的完整性和安全性；(3) 炉脚和炉门位置必须设有安全开关，操作人员必须熟悉开关的使用方法。
3. 火源和点火(1) 点火时必须远离炉脚和炉门，确保人员的安全；(2) 在点火过程中，要仔细观察燃烧情况，如发现异常情况要及时采取措施。
4. 温度和通风控制(1) 在炉内温度过高或过低时，要及时采取调整措施，如增加或减少燃气供应；(2) 确保炉内通风畅通，及时清理烟道积灰。
5. 炉脚和炉门操作(1) 在炉脚和炉门操作时，必须保持平稳，防止因操作不慎导致事故发生；(2) 操作前应检查炉脚和炉门的密封情况，确保安全。
6. 窑炉停机和故障处理(1) 在窑炉停机前，必须关闭燃气供应，待炉内温度降至安全范围后方可进行维修和保养工作；(2) 在发现窑炉故障时，应及时关闭燃气供应，停止生产，并联系维修人员进行处理。
四、砖厂隧道窑炉安全培训和管理1. 对操作人员进行安全培训，包括操作规程的学习和实际操作技能的训练；2. 设立窑炉安全责任人，负责窑炉的日常管理和安全检查；3. 定期进行窑炉安全检查和评估，及时发现和解决安全隐患。
山东曲阜琉璃瓦厂90M隧道窑窑炉操作说明书黄冈市中洲安达热工设备有限公司2011年2月22日目录第一章：该隧道窑简介1-1 概述 (4)1-2 主要技术性能 (5)第二章：窑体2-1 窑体主要结构 (6)2-2 窑体各带及作用 (6)2-3 各段砌体结构 (7)2-4 窑体其他结构 (7)第三章：传动系统——窑车、托车、回车线及顶车机3-1 工作原理 (9)3-2 窑车 (9)3-3 自动回车线 (10)3-4电动托车 (11)3-5 油压推杆机 (11)3-6 窑车轨道 (12)3-7 传动标准件易损件表 (13)第四章：燃烧系统4-1 天然气管道 (13)4-2 燃烧器 (14)4-3 助燃风管道 (17)4-4 燃烧系统的调试 (18)第五章：通风系统及设备5-1 窑头封闭气幕 (19)5-2 排烟系统 (20)5-3 搅拌风气幕 (21)5-4 急冷风系统 (21)5-5 抽余热系统 (22)5-6 窑尾冷却风系统 (23)5-7 窑尾自然排空罩 (23)5-8 风机型号表 (23)5-8 该系统的特点 (23)第六章：操作控制及自动调节系统6-1 控制工作原理 (24)6-2动力系统 (24)6-3 压力系统 (25)6-4运行安全保护系统及报警系统 (25)6-5 热工控制系统 (26)第七章：点火、烘窑及热调试7-1 点火前的准备 (28)7-2 点火 (29)7-3 烘窑及热调试 (30)7-4 在烘窑、调试期间应该注意的问题 (33)第八章：隧道窑及事故处理8-1 停电 (33)8-2 停气 (33)8-3 顶车机故障 (34)第一章：该隧道窑简介1-1 概述本窑是天然气明焰烧成隧道窑，是我公司开发的新型节能系列窑炉之一。
在结构上采用分节按模数预制，现场组装的方法，保证了制造精度，缩短了安装时间。
在烧成方式上采用既可匣钵装烧，又可明焰裸烧的方法，提高了产品的质量和档次，缩短了烧成周期。
隧道窑砖厂规章制度第一章总则第一条为了加强隧道窑砖厂的管理，维护正常生产秩序，促进生产效益的提高，制定本规章制度。
第二条隧道窑砖厂规章制度适用于全体隧道窑砖厂的员工及其他相关人员。
第三条隧道窑砖厂员工应当遵守本规章制度内容，认真执行规章制度的各项规定。
第四条隧道窑砖厂严格执行国家有关法律法规、政策和行业标准。
第五条隧道窑砖厂规章制度由隧道窑砖厂管理部门负责编制、审批并组织实施。
第二章作业规范第六条隧道窑砖厂员工在作业过程中应当认真执行作业规范，严格遵循操作规程。
第七条作业过程中应当穿戴好劳动防护用具，保证个人安全。
第八条作业过程中应当严格按照要求进行操作，不得随意更改操作程序。
第九条作业结束后，应当及时清理作业场地，保持整洁。
第十条作业结束后，应当做好设备及工具的维护保养工作。
第三章安全管理第十一条隧道窑砖厂员工在工作期间应当严格遵守安全规章制度，不得私自违反。
第十二条在操作机器设备时，应当做好安全防护工作，保证自身安全及设备完好。
第十三条对于危险物品，应当严格按照相关规定进行储存和操作，确保安全。
第十四条隧道窑砖厂员工应当参加安全培训，增强安全意识，做到防患于未然。
第四章环境保护第十五条隧道窑砖厂员工应当遵守环保法律法规，保护环境资源，防止污染。
第十六条在生产过程中，应当按照环保要求进行排放控制，避免对环境造成损害。
第十七条废物应当分类存放，定期清理、处理，确保不对环境造成污染。
第十八条爱护植被，不得随意破坏植物，保护生态环境。
第五章生产质量第十九条隧道窑砖厂员工应当严格遵守生产质量标准，确保产品质量合格。
第二十条在生产过程中，应当及时发现、纠正质量问题，保证产品符合标准。
第二十一条对于生产设备应当定期进行检查维护，确保设备保持正常运转状态。
第六章人事管理第二十二条隧道窑砖厂员工应当服从领导安排，认真履行本职工作，不得私自调换工作或职务。
第二十三条对于员工违反规章制度的，应当按照公司规定进行处罚或调整。
