实验五并行IO口8255扩展实验程序1

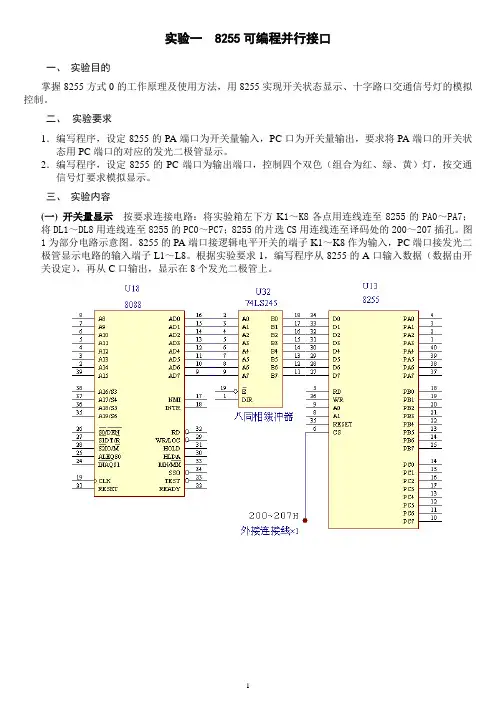

实验一 8255可编程并行接口一、实验目的掌握8255方式0的工作原理及使用方法，用8255实现开关状态显示、十字路口交通信号灯的模拟控制。

二、实验要求1．编写程序，设定8255的PA端口为开关量输入，PC口为开关量输出，要求将PA端口的开关状态用PC端口的对应的发光二极管显示。

2．编写程序，设定8255的PC端口为输出端口，控制四个双色（组合为红、绿、黄）灯，按交通信号灯要求模拟显示。

三、实验内容(一) 开关量显示按要求连接电路：将实验箱左下方K1～K8各点用连线连至8255的PA0～PA7；将DL1～DL8用连线连至8255的PC0～PC7；8255的片选CS用连线连至译码处的200～207插孔。

图1为部分电路示意图。

8255的PA端口接逻辑电平开关的端子K1～K8作为输入，PC端口接发光二极管显示电路的输入端子L1～L8。

根据实验要求1，编写程序从8255的A口输入数据（数据由开关设定），再从C口输出，显示在8个发光二极管上。

5．运行程序时，可用单步监控方式观察程序运行状态。

实验思考1．用编程的方法改变输出状态显示，即ON对应LED灭，OFF对应LED亮。

2．能否改变程序加载的段地址为8200H，偏移地址为2000H？在何处改动？3．通讯的波特率9600bps表示什么？4．地址选通（译码器输出）200H～207H表示何意？5．若连接线有断线，如何判断？6．若RS232通讯连接不上，如何处理？实验二交通信号灯显示交通信号灯显示按要求连接电路：将DG1～DG4，DR1～DR4用连线连至8255的PC0～PC7，8255的片选CS信号连至译码处的200～207插孔。

图2是一个用8255实现十字路口交通灯的模拟控制的电路。

图中双色发光二极管HL4、HL1作为南北路口的交通灯与8255的PC7、PC6、PC5、PC4相连；HL3、HL2作为东西路口的交通灯与8255的PC3、PC2、PC1、PC0相连。

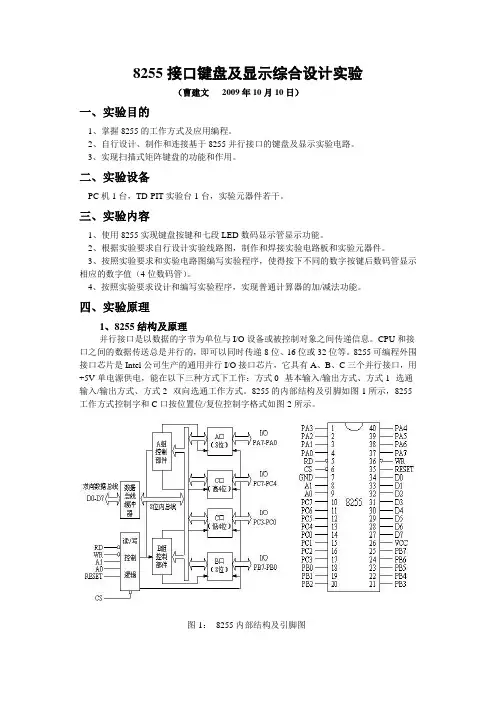

8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。

2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。

3、实现扫描式矩阵键盘的功能和作用。

二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。

三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。

2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。

3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。

4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。

四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。

图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。

这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。

A口和B口是一个独立的8位I/O口。

C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。

（2）A组和B组控制电路。

这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。

控制字：PA输入/PB输出 /PC高四位输出低四位输入
选PB口：A1A0=01
初始化PB口，LED全灭
(M地址：机器指令) 00H:00110000 01H:10000110 02H:01010010 03H:00110000 04H:10010001 05H:01010000 06H:00110000 07H:10000010 08H:01010010 09H:00110000 0AH:11111111 0BH:01010000
keyboard
汇编助记符
注释
(M地址：机器指令)
HLT XOR R0, R1
JZ 33H
按键要保持到此断点后才能松开！ 无键按下，R0是，R0=R1
有键按下，R0低四位1110/1101/1011/0111
行输出1001无键按下，跳转 L2：
23H:00000001 24H:10110001 25H:00011000 26H:00110011
重启过程（跳出“断点”）
1) 时钟信号CLK接开关MANUAL，手 动令复位信号端#RESET的状态 “101”变化，即重启完成， 跳出“断点”继续执行 。
注：跳出“断点”后，CPU进入HLT指令的 后续下一条指令的取指周期。
8255应用电路图
可编程并行IO接口芯片8255A结构图
#CS #RD #WR A1 A0 0 0 1 00 0 0 1 01 0 0 1 10 0 1 0 00 0 1 0 01 0 1 0 10 0 1 0 11 1 X X XX
微程序版“CPU+8255”电路图
初始化过程
1) 时钟信号CLK接手动开关MANUAL，启动仿真，使能复位信号 #RESET=0；
2) 手动按钮MANUAL开关“010”，然后令信号#RESET=1.

DelayMS (1);
}
}
//刷新显示一段时间后递增1，形成滚动效果，最大索引为14
i= (i+1)%15;
}
}
0xff, 0xff, 0xff,0xff, 0xff, 0xff, 0xff, 0xff, 0xff};
//共阳极的7段集成式数码管对应编码
// 0:0xc0
// 1:0xcf
// 2:0xa4
// 3:0xb0
// 4:0x99
// 5:0x92
// 6:0x82
// 7:0xf8
// 8:0x80
#define PC XBYTE[0x0002] //定义8255B地址
#define COM XBYTE[0x0003] //定义8255B控制寄存器地址
//待显示字符队列编码
uchar code DSY_CODE_Queue[ ]=
{0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
// 9:0x90
// A:0x88
// B:0x83
// C:0xc6
// D:0xa1
// E:0x86
// F:0x8e
// DOT:0x7f
// -:0xaf
//数码管选通
uchar DSY_Index[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

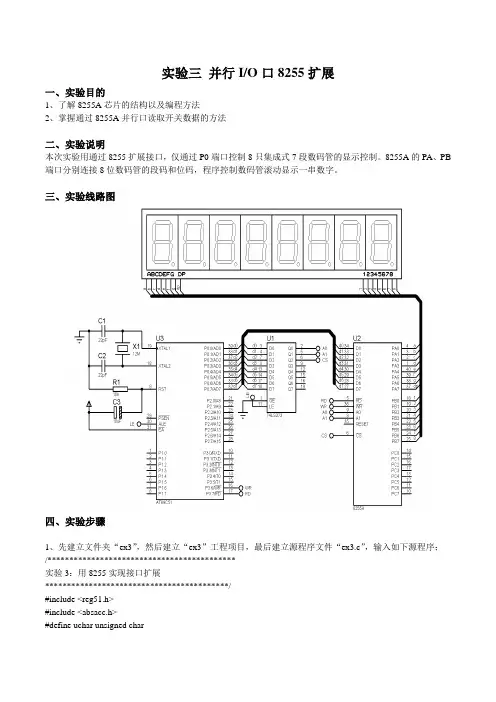

实验三并行I/O口8255扩展
一、实验目的
1、了解8255A芯片的结构以及编程方法
2、掌握通过8255A并行口读取开关数据的方法
二、实验说明
本次实验用通过8255扩展接口，仅通过P0端口控制8只集成式7段数码管的显示控制。8255A的PA、PB端口分别连接8位数码管的段码和位码，程序控制数码管滚动显示一串数字。
