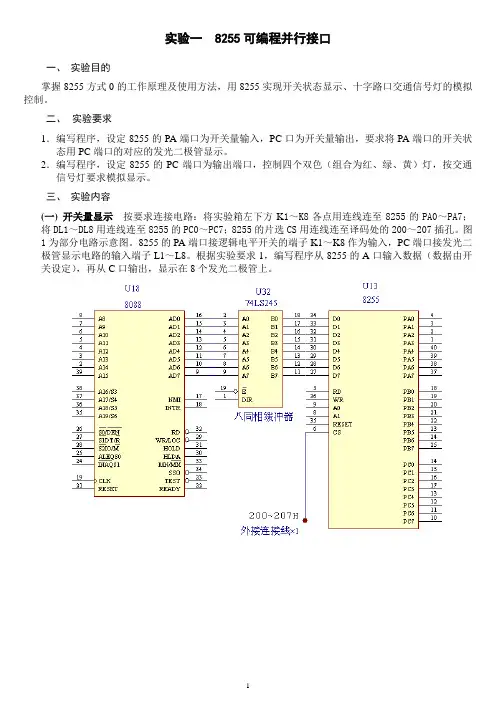

实验一 8255可编程并行接口一、实验目的掌握8255方式0的工作原理及使用方法，用8255实现开关状态显示、十字路口交通信号灯的模拟控制。

二、实验要求1．编写程序，设定8255的PA端口为开关量输入，PC口为开关量输出，要求将PA端口的开关状态用PC端口的对应的发光二极管显示。

2．编写程序，设定8255的PC端口为输出端口，控制四个双色（组合为红、绿、黄）灯，按交通信号灯要求模拟显示。

三、实验内容(一) 开关量显示按要求连接电路：将实验箱左下方K1～K8各点用连线连至8255的PA0～PA7；将DL1～DL8用连线连至8255的PC0～PC7；8255的片选CS用连线连至译码处的200～207插孔。

图1为部分电路示意图。

8255的PA端口接逻辑电平开关的端子K1～K8作为输入，PC端口接发光二极管显示电路的输入端子L1～L8。

根据实验要求1，编写程序从8255的A口输入数据（数据由开关设定），再从C口输出，显示在8个发光二极管上。

5．运行程序时，可用单步监控方式观察程序运行状态。

实验思考1．用编程的方法改变输出状态显示，即ON对应LED灭，OFF对应LED亮。

2．能否改变程序加载的段地址为8200H，偏移地址为2000H？在何处改动？3．通讯的波特率9600bps表示什么？4．地址选通（译码器输出）200H～207H表示何意？5．若连接线有断线，如何判断？6．若RS232通讯连接不上，如何处理？实验二交通信号灯显示交通信号灯显示按要求连接电路：将DG1～DG4，DR1～DR4用连线连至8255的PC0～PC7，8255的片选CS信号连至译码处的200～207插孔。

图2是一个用8255实现十字路口交通灯的模拟控制的电路。

图中双色发光二极管HL4、HL1作为南北路口的交通灯与8255的PC7、PC6、PC5、PC4相连；HL3、HL2作为东西路口的交通灯与8255的PC3、PC2、PC1、PC0相连。

实验二_8255并行接口应用实验一、实验目的1. 熟悉8255并行接口的功能和应用。

2. 掌握8255并行接口的控制字的含义和编写方法。

3. 熟悉并行接口的IO读写操作。

二、实验仪器1. PC机2. AT8051开发板4. 其他配件线路三、实验原理8255芯片是Intel公司提供的一种通用并行接口芯片。

它可以实现外围设备、传感器的控制、数据的输入/输出等功能，是一种非常实用的通用接口芯片。

8255是一个三端口、24线单片并行接口芯片，它可以直接连接CPU总线或I/O总线，采用AHB (AMBA High-Performance Bus)总线。

总线与8255之间的通讯方式采用输入/输出端口的方式，在CPU访问8255时，必须指定8255的端口地址。

CPU在访问8255时，AV(地址有效)为高电平，同时CS和RD为有效低电平。

8255所使用的端口地址由登录的端口号选择器（P0、P1、P2）决定。

8255的主要特点：a. 具有3个通用I/O端口，每个端口有8位，共有24条I/O线。

b. 可以通过外部信号线与中间件或总线连接。

c. 具有3种基本工作方式：安装、双向缓冲装置和输入输出方式。

d. 为减少芯片引脚数，端口地址用地址寄存器低端口号器（P0，P1）来指定。

端口的寄存器编号可以选择0或1。

e. 以可编程方式控制I/O端口。

f. 内接有二进制计数器，可用于计时和计数应用。

2. 编程实现原理本次实验中，我们将用8051的C语言编程，控制8255进行I/O读写操作。

在编程时，我们将根据需要设置8255的控制字，并利用控制字来控制8255的输入输出。

同时，在控制8255的I/O读写操作中，我们还需将相应的端口地址赋值给端口指针，以实现读写操作。

3. 硬件连接我们将在AT8051开发板上搭建实验电路，具体如下：a. 8255芯片的输入输出口A、B、C分别连接到LED灯，以控制LED灯的开关状态。

b. AT8051开发板的P0、P1、P2分别连接到8255的A1、A0、CS/WR、RD/CS口线，以进行8255的读写操作。

8255并行接口实验4.5.1 实验目的1. 学习并掌握8255的工作方式及其应用。

2. 掌握8255典型应用电路的接法。

3. 掌握程序固化及脱机运行程序的方法。

4.5.2 实验设备PC 机一台，TD-PITE 实验装置或TD-PITC 实验装置一套。

4.5.3 实验内容1. 基本输入输出实验。

编写程序，使8255的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2. 流水灯显示实验。

编写程序，使8255的A 口和B 口均为输出，数据灯D7～D0由左向右，每次仅亮一个灯，循环显示，D15～D8与D7～D0正相反，由右向左，每次仅点亮一个灯，循环显示。

4.5.4 实验原理I/O I/O I/O I/O PA7-PA0PC7-PC4PC3-PC0PB7-PB0图4.31 8255内部结构及外部引脚图并行接口是以数据的字节为单位与I/O 设备或被控制对象之间传递信息。

CPU 和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel 公司生产的通用并行I/O 接口芯片，它具有A 、B 、C 三个并行接口，用+5V 单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图4.31所示，8255工作方式控制字和C 口按位置位/复位控制字格式如图4.32所示。

位（a ）工作方式控制字（b ）C 口按位置位/复位控制字1图4.32 8255控制字格式8255实验单元电路图如图4.33所示：图4.33 8255实验单元电路图4.5.5 实验步骤1. 基本输入输出实验本实验使8255端口A 工作在方式0并作为输入口，端口B 工作在方式0并作为输出口。

用一组开关信号接入端口A ，端口B 输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。

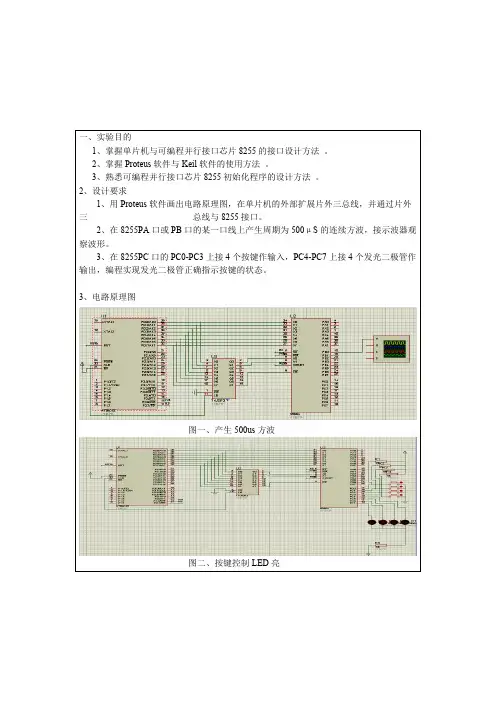

图一、产生500us方波图二、按键控制LED亮
图三、流水灯依次点亮4、实验程序流程框图和程序清单
程序一、
ORG 0000H
LJMP MAIN
ORG 000BH
LJMP ZHP
ORG 0100H
MAIN: MOV DPTR, #03H
MOV A, #95H
MOVX @DPTR, A
MOV TMOD, #02H
SETB EA
SETB ET0
MOV TH0, #06H
图四、产生500us方波图五、按键控制LED亮
图六、流水灯依次点亮
6、实验总结
本次实验是使用8255扩展外部I/O口，在本次实验中，我认为最为重要的就是电路图的设计以及其地址的计算，在弄清楚该问题的情况下，本次实验就没有什么很大的问题了。

7、思考题
1、在8255PC口上外接8个发光二极管，利用8255PC口的置位/复位控制字控制其按某种规律变化。

程序三、
CJNE R1, #11H, ZHP。

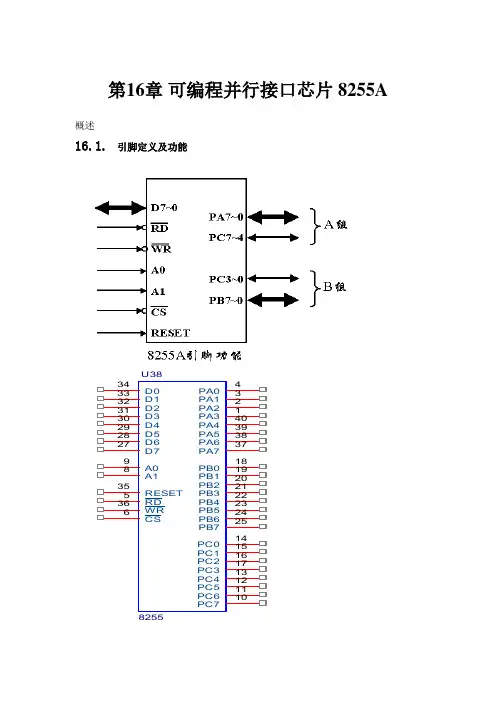

第16章可编程并行接口芯片8255A概述16.1.引脚定义及功能U3816.2.8255A内部结构16.3.寻址方式16.4.工作方式(3种工作方式)工作方式选择控制字C口置位/复位控制字1.方式0(基本输入输出方式)例如：A口输出,C口高4位输入，B口输出，C口低4位输出的。

方式控制字：1 0 0 0 1 0 0 0 写入到端口地址为A1A0=11的地址(/CS 有效)中。

2.方式1(选通输入输出方式)A口，B口可以工作在方式1。

用C口的一些位作为与外设的握手信号及向CPU的中断请求信号。

选通输入方式：(1)与外设的握手信号：/STB, IBF(2)向CPU中断请求信号：INTR(3)中断允许位(1时允许)：INTE(与/STB占同一个位)输入时序：选通输出方式：(4)与外设的握手信号：/OBF, /ACK(5)向CPU中断请求信号：INTR(6)中断允许位(1时允许)：INTE(与/ACK占同一个位)输出时序：方式1的/ACK有效表示，外设已经把数据取走。

3.方式2(双向选通输入输出方式)只有A口可以工作在方式2。

输入时序：输出时序：**时序上PA7~0口有一个高阻状态。

方式2的/ACK有效时，用于启动端口A的三态缓冲器送出数据，无此信号有效时，端口A处于高阻状态。

4.方式1或方式2时的状态字(读C口)可以通过状态字查询来工作。

16.5.应用实例例1．产生波形接口电路及程序p145。

用PC0，PC3产生两种波形。

8255A端口地址60h,62h,64h,66h.START: MOV AL, 80h ; 10000000B 控制字OUT 66h, ALL1: MOV AL, 01h ;PC7~PC0 = 01HOUT 64h, ALCALL DELAY1MSMOV AL, 09h ;PC7~PC0 = 09HOUT 64h, ALCALL DELAY1MSMOV AL, 00h ;PC7~PC0 = 00HOUT 64h, ALCALL DELAY1MSMOV AL, 08h ;PC7~PC0 = 08HOUT 64h, ALCALL DELAY1MSJmp L1例2 。

并行接口8255实验一、实验目的1.掌握可编程并行接口电路8255的工作原理及初始化方法2.掌握8255在实际应用中的硬件连接及编程应用二、实验要求根据实验室现有条件，针对实验任务，设计实验方案并进行实现三、实验内容通过使用8255,8253实现一个倒计时设备，具体的方法是，用户逐个打开开关，然后8255定时读取开关状态并输出给二极管，当所有灯都亮起时，输出一个高电平给Gate0，对8253而言，要求每1s查看一次用户是否摁下了所有开关，一旦是这样蜂鸣器就会响起来，然后给8253送一个锁存命令，查看计数器1和计数器0当前的计数值，锁存两个计数值，便于后期的计算和数据处理。

四、实验线路图其中，8255的各个端口分别是：F0H,F2H,F4H,F6H 8253的各个端口分别是：F8H,F9H,FAH,FBH 五、实验程序清单CSEG SEGMENTASSUME CS:CSEGSTART:;初始化8255和8253MOV DX,F6HMOV AL,1001000BOUT DX,ALMOV DX,FBHMOV AL,01110110BOUT DX,ALMOV AL,00110110B;选择8253计数器1MOV DX,F8HMOV AL,0OUT DX,ALMOV AL,10OUT DX,AL;选择8253计数器0MOV DX,FGHMOV AL,0OUT DX,ALMOV AL,10MOV CX,2000H;用CX延时，读取开关状态 NEXT:OUT DX,ALMOV DX,F2HIN DX,AL;输出开关状态，此时亮起灯，如果灯全亮起，蜂鸣器响起MOV DX,F4HOUT DX,ALLOOP NEXT;锁存两个计数器的计数值MOV AL,00110110BMOV DX,F8HOUT DX,ALMOV AL,01110110BMOV DX,F9HOUT DX,ALCSEG ENDSEND START六、实验总结及体会1.实验总结:本次实验中我设计了8086连接8253和8255的相关电路，并且与输出设备相连接，也重新复习了数电的知识，通过学习微机原理和汇编语言这门接近底层的语言我意识到代码与底层的交互是怎样实现的，也有利于我学习其他的高级语言。

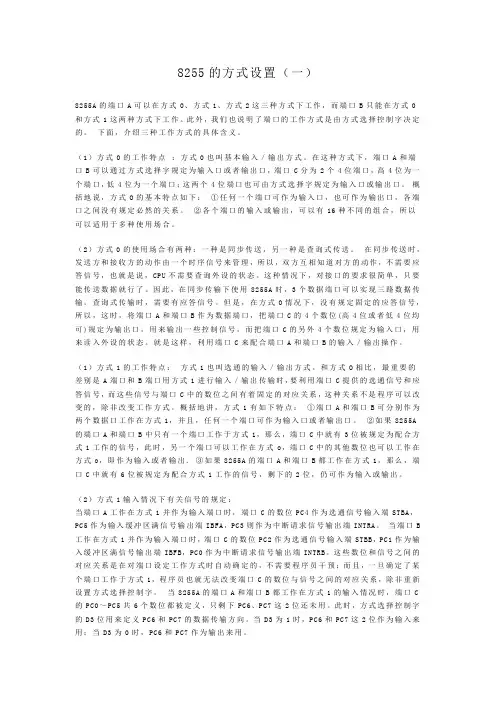

8255的方式设置（一）8255A的端口A可以在方式0、方式1、方式2这三种方式下工作，而端口B只能在方式0和方式1这两种方式下工作。

此外，我们也说明了端口的工作方式是由方式选择控制字决定的。

下面，介绍三种工作方式的具体含义。

（1）方式0的工作特点：方式0也叫基本输入／输出方式。

在这种方式下，端口A和端口B可以通过方式选择字规定为输入口或者输出口，端口C分为2个4位端口，高4位为一个端口，低4位为一个端口；这两个4位端口也可由方式选择字规定为输入口或输出口。

概括地说，方式O的基本特点如下：①任何一个端口可作为输入口，也可作为输出口，各端口之间没有规定必然的关系。

②各个端口的输入或输出，可以有16种不同的组合，所以可以适用于多种使用场合。

（2）方式0的使用场合有两种：一种是同步传送，另一种是查询式传送。

在同步传送时，发送方和接收方的动作由一个时序信号来管理，所以，双方互相知道对方的动作，不需要应答信号，也就是说，CPU不需要查询外设的状态。

这种情况下，对接口的要求很简单，只要能传送数据就行了。

因此，在同步传输下使用8255A时，3个数据端口可以实现三路数据传输。

查询式传输时，需要有应答信号。

但是，在方式0情况下，没有规定固定的应答信号，所以，这时，将端口A和端口B作为数据端口，把端口C的4个数位(高4位或者低4位均可)规定为输出口，用来输出一些控制信号，而把端口C的另外4个数位规定为输入口，用来读入外设的状态。

就是这样，利用端口C来配合端口A和端口B的输入／输出操作。

（1）方式1的工作特点：方式1也叫选通的输入／输出方式。

和方式O相比，最重要的差别是A端口和B端口用方式1进行输入／输出传输时，要利用端口C提供的选通信号和应答信号，而这些信号与端口C中的数位之间有着固定的对应关系，这种关系不是程序可以改变的，除非改变工作方式。

概括地讲，方式1有如下特点：①端口A和端口B可分别作为两个数据口工作在方式1，并且，任何一个端口可作为输入口或者输出口。

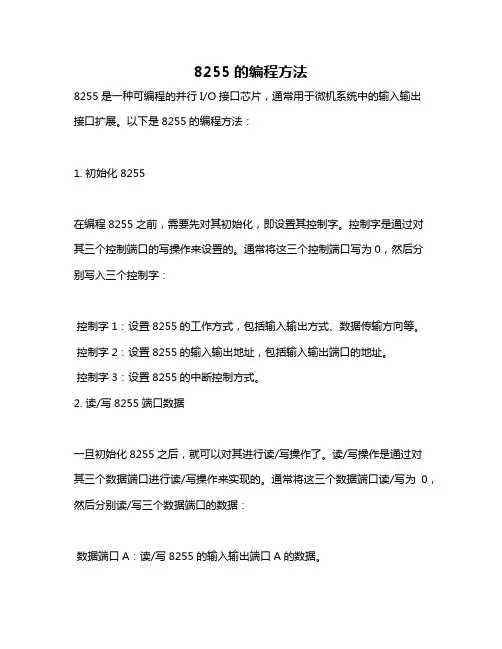

8255的编程方法
8255是一种可编程的并行I/O接口芯片，通常用于微机系统中的输入输出
接口扩展。

以下是8255的编程方法：
1. 初始化8255
在编程8255之前，需要先对其初始化，即设置其控制字。

控制字是通过对其三个控制端口的写操作来设置的。

通常将这三个控制端口写为0，然后分别写入三个控制字：
控制字1：设置8255的工作方式，包括输入输出方式、数据传输方向等。

控制字2：设置8255的输入输出地址，包括输入输出端口的地址。

控制字3：设置8255的中断控制方式。

2. 读/写8255端口数据
一旦初始化8255之后，就可以对其进行读/写操作了。

读/写操作是通过对
其三个数据端口进行读/写操作来实现的。

通常将这三个数据端口读/写为0，然后分别读/写三个数据端口的数据：
数据端口A：读/写8255的输入输出端口A的数据。

数据端口B：读/写8255的输入输出端口B的数据。

数据端口C：读/写8255的控制端口的输入输出数据。

3. 中断处理
如果设置了8255的中断控制方式，那么当8255发生中断时，微机系统会
向其发出中断请求信号，此时需要进行中断处理。

中断处理通常包括以下步骤：
识别中断源：根据中断请求信号判断是哪个端口发生了中断。

关闭中断：通过向相应的控制端口写入一个特定的值来关闭中断。

处理中断：根据中断源执行相应的处理程序，包括读取数据、修改数据等。

结束中断：完成处理程序后，再次向相应的控制端口写入一个特定的值来
结束中断。

XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)方式0练习实验：A，B口方式0输出，C口输入。

K0上推：16个LED灯从左到右流水。

K1上推：16个LED等从右向左流水。

K2上推：中间向两侧流水。

K3上推：两侧向中间流水。

(2)方式1练习实验：A口方式1输出，B口不用，C口控制口，每按KK1开关一下，LED灯流水一下，8次后程序结束。

1.2 实验要求本次实验中2个子实验的实验要求如下：(1)方式0练习实验：要求A，B口以方式0输出，并且C口输入。

当K0上推的时候，16个LED灯从左到右流水。

当K1上推的时候，16个LED等从右向左流水。

当K2上推的时候，16个LED灯从中间向两侧流水。

当K3上推的时候，16个LED灯从两侧向中间流水；(2)方式1练习实验：要求A口以方式1输出，C口作为控制口。

要求每当按KK1开关一下，LED灯流水一下，按8次后程序结束。

二、实验原理与硬件连线2.1 实验原理I/OPA7-PA0I/OPC7-PC4I/OPC3-PC0I/OPB7-PB0D0-D7图3-1 8255内部结构及外部引脚图并行接口是以数据的字节为单位与I/O设备或被控制的对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0—基本输入/输出方式、方式1—选通输入/输出方式、方式2—双向选通工作方式。

8255的内部结构及引脚如图3-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。

15 1 0 16 1 1 07 1 1 1图3-2 8255控制字格式8255实验单元电路图如图3-3所示：RD CS A1A0PC7PC6PC5PC4PC0PC1PC2PC3PB0PB1PB2PB3PB4PB5PB6PB7D7D6D5D4D3D2D1D0RST WR PA7PA6PA5PA4图3-3 8255实验单元电路图2.2 硬件连线(1) 方式0练习实验：8255单元中D0~D7分别与系统总线的XD0~XD7相连，A0~A1分别与系统总线的XA1~XA2相连，WR 、RD 、CS 分别与系统总线的IOW#、IOR#、IOY0(0600H)相连，PA0~PA7分别与开关及LED 显示单元的D0~D7相连，PB0~PB7分别与开关及LED 显示单元的D8~D15相连，PC0~PC3分别开关及LED 显示单元的K0~K3相连。

实验二8255A并行接口应用一、实验目的1．掌握8255A的功能及方式0、1的实现2．熟悉8255A与CPU的接口，以及传输数据的工作原理及编程方法。

3．了解七段数码管显示数字的原理。

4．掌握同时显示多位数字的技术。

二、8255应用小结1．8255的工作方式一片8255内部有3个端口，A口可以工作在方式0、方式1或方式2，B口可以工作在方式0、方式1，C口可以工作在方式0。

方式0是基本型输入/输出。

这种方式和外设交换数据时，8255端口与外设之间不使用联络线。

方式1为选通型输入/输出。

用这种方式和外界交换数据时，端口和外设之间要有联络信号。

方式2是双向数据传送，仅A口有这项功能。

当A口工作在方式2时，B口仍可以工作在方式0或方式1，但此时B口方式1只能用查询方式与CPU交换信息。

2. 工作方式选择字8255工作方式选择字共8位（如图），存放在8255控制寄存器中。

最高位D7为标志位，D7=1表示控制寄存器中存放的是工作方式选择字，D7=0表示控制寄存器中存放的是C口置位/复位控制字。

3．C口置/复位控制字8255的C口可进行位操作，即：可对8255C口的每一位进行置位或清零操作，该操作是通过设置C口置/复位字实现的（图8-10）。

C口置/复位字共8位，各位含义如下：3．8255A的控制信号与传输动作的对应关系4．命令字与初始化编程8255有两个命令字，即方式选择控制字和C口置0/置1控制字，初始化编程的步骤是：①向8255控制寄存器写入“方式选择控制字”，从而预置端口的工作方式。

②当端口预置为方式1或方式2时，再向控制寄存器写入“C口置0/置1控制字”。

这一操作的主要目的是使相应端口的中断允许触发器置0，从而禁止中断，或者使相应端口的中断允许触发器置1，从而允许端口提出中断请求。

注意：“C口置0/置1控制字”虽然是对C口进行操作，但是该控制字是命令字，所以要写入控制寄存器，而不是写入C口控制寄存器。

西安交通大学实验报告成绩第页共页课程微机原理与接口技术实验系别生物医学工程实验日期年月日专业班级组别交报告日期年月日姓名学号报告退发 (订正、重做) 同组者教师审批签字实验名称8255可编程并行接口实验一、实验目的：1、掌握8255芯片结构及工作方式；2、熟悉8255并行口扩展的编程。

二、实验设备1、Lab6000p实验教学系统；2、IBM-PC机三、系统中8255模块Lab6000p实验箱中的8255模块连线如图所示：AD0～AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、RESET、/IOW、/IOR；8255_CS、PA口、PB口、PC口引出留给用户连接。

四、实验内容和实验步骤1、8255基本输入输出方式――开关控制LED显示1)实验要求开关拨上LED亮，开关拨下LED灭。

2)电路连接8255_CS连至地址译码/CS0，PA口连至LED电平显示模块，PB口连至开关电路。

3)程序框图4)程序代码mode equ 082h ; 方式0，PA，PC输出，PB输入PortA equ 8000h ; Port APortB equ 8001h ; Port BPortC equ 8002h ; Port CCAddr equ 8003h ; 控制字地址code segmentassume cs:codeStart:mov al, modemov dx, CAddrout dx, al ; 输出控制字loop1: mov dx, PortBin al, dxmov dx, PortAout dx, aljmp loop1code endsend start5)实验步骤[1]在Lab6000p实验箱上完成连接电路；[2]开启计算机电源，开启Lab6000p实验箱电源；[3]启动WAVE6000软件；[4]确认WAVE6000与Lab6000p连接；[5]输入源代码；[6]编译源代码（F9）；[7]单步运行源代码（F8），观察每条指令执行结果；[8]连续运行程序（Ctrl+F9），上下拨动开关观察LED显示情况。

实验一并行接口实验PA输入、PB输出（8255A）一、实验目的⑴掌握8255A和微机接口方法。

⑵掌握8255A的工作方式和编程原理。

二、实验内容用8255 PA作开关量输入口，PB作输出口。

三、编程提示8255A芯片简介：8255A可编程外围接口芯片是Intel公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V电源供电，能在以下三种方式下工作：方式0：基本输入/输出方式方式1：选通输入/输出方式方式2：双向选通工作方式使8255A端口A工作在方式0并作为输入口，读取K1—K8八个开关量，，送PB口显示。

PB口工作在方式0作为输出口。

四、实验步骤⑴按实验电路图连接线路：①8255A芯片A口的AP0~PA7依次和开关量输入插孔K1~K8相连。

②8255A芯片B口的AB0~PB7依次接L1~L8⑵运行实验程序：运行程序，之后拨动K1~K8、L1~L8会跟着亮灭。

五、程序代码DA TA SEGMENTSTRING DB 'PRESS ANY KEY TO CONTINUE',0DH,0AH,'$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TAH2: MOV DX,21BH ；设置8225A的工作方式MOV AL,90HOUT DX,ALP2: MOV DX,218H ；端口A接受信号IN AL,DXINC DXOUT DX,ALLEA DX,STRING ；显示输出提示字符串MOV AH,9INT 21HMOV AH,1 ；从键盘输入字符INT 21HCMP AL,'Q' ；若是Q，退出循环JNZ P2 ；若不是Q，继续返回执行MOV AH,4CHINT 21H ；返回DOSCODE ENDSEND H2六、实验总结本实验总体来说较容易，编写程序和连线都不是很难。

实验中，唯一遇到的问题就是每次运行完试验后总是陷入死循环，导致电脑死机，要重新启动。
