绝对式码盘增量式码盘
齿轮箱
多转绝对编码器霍尔元件
码盘
光源聚光镜
扫描掩模
刻度盘光电池
参考点
1.
操作时注意防静电，严禁用手接触接头处的导电部分。
3.
6.信号线的安装

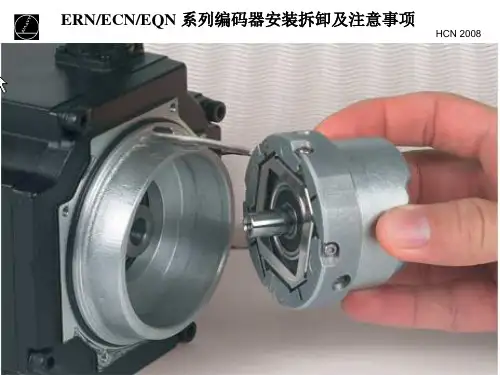

1.编码器的安装
2.编码器的拆卸
转动速度高达
12,000
模拟真实的机床运动（一个测量系统为：
在电机内部
温度达到
(248
决定测量精度的主要因素有：1.
2.
3.
信号干扰
安装不当
系统精度：
•对内置轴承和内置定子联轴器的旋转编码器已包含在里面
•对采用分离式联轴器内置轴承的旋转编码器必须加上联轴器带入的误差
•对无内置轴承和的旋转编码器，其安装误差、驱动轴轴承误差和扫。
主轴电机光电编码器拆卸和安装方法一．拆卸和安装所需工具和零件。
十字螺丝刀1把，M5、M4、M3、M2内六方扳手各1把，M5X35内六方螺钉1 件。
二．拆卸方法和步骤1．拆下主轴电机后端的电机风扇罩和编码器密封盖。
2．拆开电机接线盒，拆下编码器接口板，拔下与编码器连接的电缆。
3．用M2的扳手拆下光电编码器两边的M3X8螺钉，注意保存螺钉的平垫和弹簧垫。
4．用M3扳手拆下编码器中间M4X30的螺钉。
5．用M5X35的螺钉从后端旋进编码器的空心轴，直至将编码器顶出，拆卸工作完成。
三．安装方法和步骤1．将新的编码器对准电机尾部的锥轴，轻轻压下。
2．用M3扳手将M4X30的螺钉，拧进编码器空心轴并且拧紧，以保证主轴电机运转时编码器轴与电机轴同步旋转。
3．用M2扳手将M3X8的螺钉固定码盘两侧弹性安装片，注意加装弹簧垫和平垫，防止松动。
4．插上与编码器连接的电缆，固定好接口电路板。
5．用M3扳手将密封盖安装好，注意重新装好密封圈。
6．用M5扳手将电机风扇罩和接线盒装好，码盘安装过程完成。
7．在主轴驱动器上重新调整主轴准停位置。
调试主轴电机磁码盘的方法（使用MENC3型接口板）1．将控制器断电，先拆开电机的接线盒，再将编码器接线盒的四个螺钉打开，此时能看到编码器电路板。
（如左下脚图所示）2．将电机后端风机罩取下，再用内六角扳手将磁码盘密封盖取下，此时能看到码盘和编码器的磁检测头。
3．用0.15mm或0.20mm的塞尺放在检测头与磁盘之间，使塞尺尽量与检测头和码盘紧密接触，并保持平行。
4．插好编码器电缆，给驱动器上电，但不要让电机运转。
5．A相的调整：将万用表调到直流2V电压档，将红、黑表笔分别接到A＋和A—上，调节对应A相的电位器P1，直至使A＋和A—之间的电压为0V即可。
6．B相的调整：将万用表调到直流2V电压档，将红、黑表笔分别接到B＋和B—，调节对应B相的电位器P2，直至使B＋和B—之间的电压为0V即可。
光电编码器原理与安装光电编码器是一种常用于测量角度和位置的传感器设备。
它通过使用光电传感器和编码盘来监测物体的运动并转化为数字量，在自动化设备、机械加工、机器人等领域有着广泛的应用。
下面将介绍光电编码器的工作原理和安装方法。
光电编码器由一个光线发射器和一个光电传感器组成。
光线发射器通常发射一束红外光线，而光电传感器则用来接收光线并生成电信号。
编码盘是位于物体上的一个圆盘，上面有一系列的开关器件。
当物体运动时，编码盘上的开关器件会遮挡或透过光线，从而使得光电传感器接收到的光强发生变化。
1.增量式光电编码器：增量式光电编码器通过不断变化的光信号来测量运动轴的位置和速度。
它通常具有两个信号输出通道：一个是增量通道，用来测量速度，另一个是基准通道，用来确定位置。
2.绝对式光电编码器：绝对式光电编码器具有多个输出通道，可直接输出角度或位置信息。
它包含多个编码盘，每个编码盘上都有一个独立的编码器。
利用每个编码器的输出信号，可以直接确定物体的绝对角度或位置。
1.确定安装位置：根据实际需要确定光电编码器的安装位置。
通常情况下，光电编码器应尽量靠近被测物体，以减小误差。
2.安装固定支架：根据光电编码器的具体型号和要求，选择合适的固定支架，并将其固定在安装位置上。
确保固定支架稳固并与被测物体保持一定的距离。
3.安装光线发射器和光电传感器：将光线发射器和光电传感器固定在安装支架上。
通常情况下，光电传感器应与编码盘的光栅之间保持一定的距离，以确保准确测量。
4.安装编码盘：将编码盘安装在被测物体上，并与光电传感器对应位置对准。
注意安装时要保持编码盘与光电传感器之间的间隙适当。
5.连接电源和信号线：根据光电编码器的具体要求，将其连接到适当的电源和接收设备上。
确保电源和信号线连接正确，并进行必要的防护措施。
6.测试和校准：在安装完成后，进行必要的测试和校准。
检查光电编码器是否正常工作，并确认测量结果准确可靠。
总结：光电编码器是一种常用的测量角度和位置的传感器设备。
编码器安装拆卸操作指导编码器安装拆卸操作指导请在安装/拆卸编码器前认真阅读如下注意事项：1）需确认控制柜可靠接地，编码器与编码器线连接时可靠接地；2）接触编码器时需佩戴有线静电手环；3）禁止编码器在装配、使用过程中，带电插、拔编码器连接线；4）禁止手指接触编码器针脚或电路板；5）编码器线插、拔时，严禁直接拽、拉编码器线，以免内部芯线被拉断或发生损伤。
应捏紧编码器线端子头部进行插、拔操作；6）应尽量避免编码器连接线的反复插拔；7）严禁敲击编码器任何部位，以免造成编码器码盘受损或发生碎裂。
8）非专业操作人员，严禁安装、拆卸编码器，以免造成不必要的损失。
1．佩戴静电手环（一般控制柜中均配备）在对编码器的操作过程中，操作者必须佩戴静电手环（现场无静电手环时可用金属导线将手与设备金属外壳连接）。
2．编码器安装（不带编码器短线的连接配置）1）将编码器的锥轴套入转轴的锥孔，用M 5×50的螺栓将编码器与转轴连接，要求拧紧力矩为Md=5Nm ；2）将编码器转动一下（若转动不灵活，则应检查螺栓是否装偏），再将编码器的涨紧螺栓拧紧，要求拧紧力矩为Md=0.65Nm （推荐值）.M5×503)按照图示方法安装编码器线,并装上编码器后盖。
注意：编码器线插入时，一定要对准针脚，慢慢插入，不能用力过猛使针脚变形。
3.编码器安装（带编码器短线的连接配置）1）将编码器长线的DB15公头连接到短线的DB15母头上；2）如下图，将长线的DB15公头上的螺钉锁紧。
4．编码器拆卸1）先将编码器后盖取下，再将M5×50的螺栓拧出2～3牙；2）如图所示，再用M10×(50～100mm)的六角螺栓拧入(M10螺栓拧入时切不可拧偏,否则会损伤编码器),将编码器顶出，编码器顶出后再拆下M10螺栓即可。
注意：当M10螺栓顶到M5×50中心螺栓时需缓慢拧入，拧入深度为2～3牙(M10螺栓拧入需缓慢拧入不易用力),此时编码器将会被顶出一部分；再次将M10螺栓拧出，将M5中心螺栓拧出2－3牙，编码器将会再次被顶出一部分。
编码器的安装使用与接线方法绝对型旋转编码器的机械安装使用：绝对型旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。
高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向高精度控制定位，例如轧钢的辊缝控制。
另外编码器直接安装于高速端，马达抖动须较小，不然易损坏编码器。
低速端安装：安装于减速齿轮后，如卷扬钢丝绳卷筒的轴端或最后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量较直接，精度较高，此方法一般测量长距离定位，例如各种提升设备，送料小车定位等。
辅助机械安装：常用的有齿轮齿条、链条皮带、摩擦转轮、收绳机械等。
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
编码器如以信号原理来分，有增量型编码器，绝对型编码器。
我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。
编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。
电源“-”端要与编码器的COM 端连接，“+ ”与编码器的电源端连接。
编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。
旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。
编码器-----------PLCA-----------------X0B-----------------X1Z------------------X2+24V------------+24VCOM------------- -24V-----------COM[1]。
编码器的安装使用编码器是一种常见的软硬件工具，可以将各种类型的信息转换为数字信号。
在科学研究、工业生产、计算机应用等领域都有着广泛的应用。
本文主要介绍编码器的安装和使用方法。
安装编码器安装编码器的方法多种多样，下面我们将从以下几个方面进行介绍：选择编码器在安装编码器之前，首先要确定自己所需要的编码器类型。
常见的编码器类型有光电式编码器、磁电式编码器、机械式编码器等。
不同类型的编码器在安装方法上有所区别，因此选择合适的编码器至关重要。
在选购编码器时，需要考虑是否符合使用环境的要求、是否具有所需的精度和分辨率，以及通信接口是否兼容等因素。
系统要求在安装编码器之前，需要确定相应的系统要求。
通常，编码器的使用都需要特殊的软件和驱动程序，这些程序可能需要系统满足某些硬件和软件条件。
需要先查看编码器的手册或厂商提供的信息，确保自己的系统能够满足要求。
安装步骤大多数编码器都是通过插头连接电路或设备的。
因此，在安装编码器之前，需要确保插头的接口与设备的相应接口兼容，并注意插头的方向是否正确。
安装编码器的一般步骤如下：•将编码器插头插入相应设备的接口（如电机轴承处）。
•固定编码器。
•安装编码器电缆。
•进行测试。
安装编码器时需要严格按照对应设备的手册或者安装指南进行，尤其需要注意选择适配器的时候对于芯片是否适合电脑的版本进行选择。
如果在安装过程中遇到问题，可以参考相关的应用技术支持或尝试了解相关的资讯。
使用编码器使用编码器需要先正确地连接并配置编码器。
一旦安装完成并连接到正确的系统接口，就可以使用相关的软件进行编码器的管理和操作了。
驱动程序编码器的驱动程序是使编码器与计算机或其他设备连接的必要程序。
驱动程序的安装方法有很多种，可以通过光盘、官方网站下载、操作系统的插件库等方式安装。
需要注意的是，在安装驱动程序之前，要关闭开发板端口占用程序，防止驱动程序安装失败。
同时，要将设备与计算机或其他设备进行正确连接。
编码器软件编码器软件通常可以提供以下功能：•实时获取编码器当前位置。

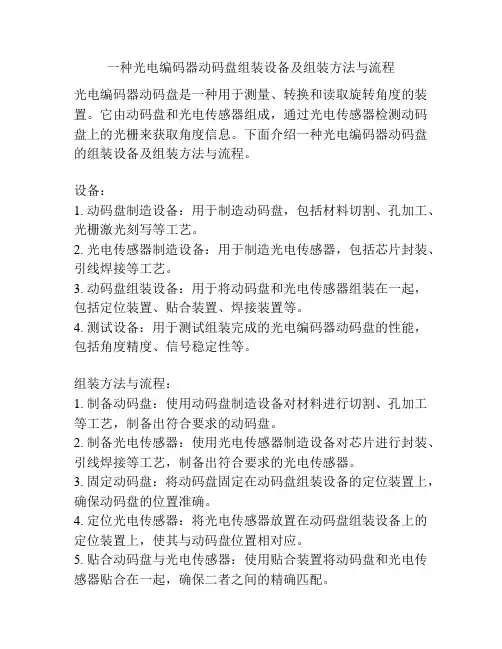

一种光电编码器动码盘组装设备及组装方法与流程光电编码器动码盘是一种用于测量、转换和读取旋转角度的装置。
它由动码盘和光电传感器组成，通过光电传感器检测动码盘上的光栅来获取角度信息。
下面介绍一种光电编码器动码盘的组装设备及组装方法与流程。
设备：1. 动码盘制造设备：用于制造动码盘，包括材料切割、孔加工、光栅激光刻写等工艺。
2. 光电传感器制造设备：用于制造光电传感器，包括芯片封装、引线焊接等工艺。
3. 动码盘组装设备：用于将动码盘和光电传感器组装在一起，包括定位装置、贴合装置、焊接装置等。
4. 测试设备：用于测试组装完成的光电编码器动码盘的性能，包括角度精度、信号稳定性等。
组装方法与流程：1. 制备动码盘：使用动码盘制造设备对材料进行切割、孔加工等工艺，制备出符合要求的动码盘。
2. 制备光电传感器：使用光电传感器制造设备对芯片进行封装、引线焊接等工艺，制备出符合要求的光电传感器。
3. 固定动码盘：将动码盘固定在动码盘组装设备的定位装置上，确保动码盘的位置准确。
4. 定位光电传感器：将光电传感器放置在动码盘组装设备上的定位装置上，使其与动码盘位置相对应。
5. 贴合动码盘与光电传感器：使用贴合装置将动码盘和光电传感器贴合在一起，确保二者之间的精确匹配。
6. 焊接动码盘与光电传感器：使用焊接装置对动码盘和光电传感器进行焊接，确保二者之间的电连接可靠。
7. 测试：将组装完成的光电编码器动码盘转接到测试设备上进行测试，检测其角度精度、信号稳定性等性能指标。
8. 包装：对通过测试的光电编码器动码盘进行包装，以便于存储和运输。
以上就是一种光电编码器动码盘组装设备及组装方法与流程的简要介绍，具体的设备和流程可以根据实际情况进行调整和优化。
光电编码器的工作原理及安装注意事项《光电编码器的工作原理及安装注意事项》1. 引言你有没有想过，在很多自动化设备里，是怎么精确地知道某个部件转了多少圈或者移动了多少距离呢？今天，咱们就来深入了解一下光电编码器这个神奇的小装置，搞清楚它的工作原理以及在安装的时候需要注意些什么。
这篇文章呀，咱们会先从光电编码器的基本概念说起，再聊聊它是怎么工作的，接着看看它在生活和工业中的应用，还有一些常见的问题和误解，最后再补充点相关的趣味知识，让你全方位地认识光电编码器。
2. 核心原理2.1基本概念与理论背景光电编码器呢，说白了就是一种能够把机械的运动转化成电信号的装置。
它的基础理论涉及到光学和电学的知识。
从发展历程来看，随着自动化技术的不断发展，对精确测量位置和速度的需求越来越高，光电编码器就应运而生了。
它的核心概念就是利用光电转换来实现测量。
就好比一个翻译，把机械运动这个“语言”翻译成电信号这个“语言”，这样机器就能读懂了。
2.2运行机制与过程分析光电编码器的工作过程可以简单地分成几个步骤。
首先，它有一个码盘，这个码盘上有很多透光和不透光的区域，就像黑白相间的条纹一样。
当码盘转动的时候，有一束光会照射到码盘上。
如果是透光的区域，光线就能通过，照射到后面的光电元件上；如果是不透光的区域，光线就被挡住了。
比如说，这就像用手电筒照有孔和没孔的板子，有孔的地方光就能透过去。
光电元件接收到光线或者没接收到光线就会产生不同的电信号。
然后，这些电信号会被处理，根据码盘上的编码方式，就能确定码盘转动的角度或者位置了。
这就好比通过解读不同的电信号密码，知道码盘转了多少。
3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，光电编码器的应用还真不少呢。
就拿我们常见的电梯来说吧，光电编码器能够精确地测量电梯轿厢的位置，这样电梯就能准确地停在每一层楼。
还有我们家里的洗衣机，它在脱水的时候，光电编码器可以监测电机的转速，从而控制脱水的速度和时间。
一、光电编码器安装安装要求：安装在主轴，与版辊同步，即版辊转动一周，光电编码器转动一周。
转动平稳无震动，高速旋转时不打滑。
检查：光电编码器安装完毕后，要进行正确性测试。
测试可以通过系统中的码盘测试一项来检测光电编码器的好坏。
也就是监测时系统显示有每道的脉冲数和系统检测到的机械速度。
编码器每转一圈应该有1000个脉冲。
输入实际版辊周长，点击开始，观察速度是否与机器上显示速度相符，脉冲数是否为1000。
注意事项：轻拿轻放，安装时请勿敲击。
尽量使用连轴节以实现软连接（编码器内部为精密玻璃仪器。
）二、控制单元安装安装步骤：1：打开塑料包装。
安装时防止金属尘屑进入顶部插座。
2：打开下部小盖。
3：将单元固定于机组正面，明显且易操作的地方。
注意事项：记录每组单元侧面编号，并且记录各个编号单元安装在那个机组，防止安装过程中损坏标签给后面调试工作带来不便。
三、光电眼安装：安装要求：1：打开封装，将光电眼固定在固定架上。
2：光电眼可以在方钢导辊上自由滑动。
3：详细要求参考右图所示四、机柜：安装要求：放置于收料端干燥通风处。
切忌雨淋。
尽量采用单独电源。
单独接地线。
注意事项：安装时轻拿轻放，开箱时禁止猛烈敲击五、显示器安装：安装要求：显示器在机柜内安装平稳，保证显示器电源接触良好。
确保显示器开关打开。
确保触摸屏控制盒接触良好。
注意事项：轻拿轻放。
六、大线安装：安装要求：1：使用单独线槽，与强电分离。
2：机器运转时绝对不能磨损或者挤压大线。
3：远离溶剂，防止腐蚀。
注意：在执行以下操作时，请切断电源，保证工具绝缘良好，严格遵守安全操作规程，仪器轻拿轻放。
现象一：电源接通后显示器无显示，但工控机运转正常。
原因：显示器电源没接好或者显示器开关没有打开。
方法：打开后盖，检查电源，打开显示器开关。
如果显示"NO SINGAL INPUT"请检查显示器到工控机蓝色插头是否接触良好。
现象二：工控机启动后报警。
原因：硬件故障，在运输过程正中颠簸，造成板卡松动。
顶驱光电编码器更换步骤
一、拆卸：
1、将光电编码器的电缆从本体子站内拆下
2、将刹车装置处固定电缆的隔栅卸松
3、拆开并取下刹车装置的A侧弯板（如图所示，更换A电机编码器时拆卸A侧弯板，B 电机时拆卸B侧弯板）
4、将编码器连杆与立柱连接处拆开，再拆下立柱（更换B电机时不用拆下立柱）
5、卸开编码器上压盖的螺栓，取下压盖
6、卸开编码器与上连接轴连接的内六方螺栓，取出轴向挡板
7、将编码器垂直向上取出，并顺势抽出电缆
二、安装：
1、将编码器电缆沿取出方向从隔栅处穿出，
2、将编码器置于上连接轴正上方，并对准键槽放下
3、放入轴向挡板，并用内六方螺栓将编码器与上连接轴连接
4、安装编码器上压盖，并用螺栓固定
5、安装立柱，并将编码器连杆与立柱连接
6、将刹车装置内多余的编码器电缆顺出，并用隔栅固定
7、安装好刹车装置的A侧弯板
8、将编码器的电缆连接到本体子站内，顺好并固定电缆。
