混凝土轴心抗压、轴心抗拉强度设计值 f
c 、f
t
应按表 4.1.4 采用。
2
强度
种类
混凝土强度等级
C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
f
c
7.2 9.6
11.9
14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8 33.8 35.9
f
t
0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 2.09 2.14 2.18 2.22
注：1 计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的边长或直径小于 300mm，则表中混凝土的强度设计值应乘以系数 0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制；
2 离心混凝土的强度设计值应按专门标准取用。
混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变
形。
图4-12 混凝土劈裂抗拉试验示意图
1-上压板2-下压板3-垫层4-垫条混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗开
裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。
混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f
ts
。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算：
式中f
ts
——混凝土劈裂抗拉强度，MPa；
P——破坏荷载，N；
A ——试件劈裂面面积，mm2。
混凝土轴心抗拉强度f
t 可按劈裂抗拉强度f
ts
换算得到，换算系数可由试验确
定。
各强度等级的混凝土轴心抗压强度标准值f
ck 、轴心抗拉强度标准值f
tk
应按
表4－1７采用。
表4－17混凝土强度标准值（N/mm2）
强度种类
混凝土强度等级
C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
f ck 10.0 13.4 16.7 20.1 23.4 26.8 29.6 32.4 35.5 38.5 41.5 44.5 47.4 50.2 f tk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.85 2.93 2.99 3.05 3.11
还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f
c
、轴心抗拉强
度设计值f
t 低于混凝土轴心抗压、轴心抗拉强度标准值f
ck
、f
tk
。
几个混凝土强度标准值的换算关系 fcu,k 《混凝土结构设计规范》规定混凝土强度等级应按立方体抗压强度标准值确定，用符号fcu,k表示。即用上述标准试验方法测得的具有95%保证率的立方体抗压强度作为混凝土的强度等级，有C15,C20,C80,共14个等级。例如C30表示立方体抗压强度标准值为30N/MM**2. 其中C50~C80属高强度混凝土范畴。 二、棱柱体抗压强度标准值fck 《混凝土结构设计规范》规定以上述棱柱体试件试验测得的具有95%保证率的抗压强度为混凝土轴心抗压强度标准值，用fck表示。 三、圆柱体抗压强度标准值fc 圆柱体抗压强度也应属于轴心的抗压强度范畴，只不过它是外国的规范采用的，如美国，日本等等。 四、圆柱体抗压强度标准值与立方体抗压强度标准值的换算关系 在C60以下：fc=0.79*fcu,k C60：fc=0.833*fcu,k C70：fc=0.857*fcu,k C80：fc=0.875*fcu,k
五、棱柱体抗压强度标准值fck与立方体抗压强度标准值的换算关系fck=0.88*c1*c2*fcu,k 其中：c1为棱柱体强度与立方体强度之比 C50及以下：c1=0.76 C80：c1=0.82 两者之间插值处理 c2为高强度混凝土的脆性折减系数 C40及以下：c2=1.00 C80及以下：c2=0.87 两者之间插值处理 六、圆柱体抗压强度标准值与棱柱体抗压强度标准值的换算关系 从四和五可以得到： C40以下时：fc=0.79*fcu,k，fck=0.88*c1*c2*fcu,k（其中c1=0.76，c2=1.00）故fc=0.79*fcu,k=0.79*fck/(0.88*0.76*1)=1.18fck 其他强度等级时，可类似求得。
混凝土轴心抗压、轴心抗拉强度设计值 f c 、f t 应按表 4.1.4 采用。 2 注：1 计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的边长或直径小于 300mm，则表中混凝土的强度设计值应乘以系数 0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制； 2 离心混凝土的强度设计值应按专门标准取用。 混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。 图4-12 混凝土劈裂抗拉试验示意图 1-上压板2-下压板3-垫层4-垫条混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。 混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts 。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉
强度应按下式计算： 式中 f ts —— 混凝土劈裂抗拉强度，MPa ； P —— 破坏荷载，N ； A —— 试件劈裂面面积，mm 2。 混凝土轴心抗拉强度f t 可按劈裂抗拉强度f ts 换算得到，换算系数可由试验确定。 各强度等级的混凝土轴心抗压强度标准值f ck 、轴心抗拉强度标准值f tk 应按表4－1 ７采用。 表4－17 混凝土强度标准值（N/mm 2） 还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c 、轴心抗拉强度设计值f t 低于混凝土轴心抗压、轴心抗拉强度标准值f ck 、f tk 。 教你如何用WORD 文档 (2012-06-27 192246)转载▼ 标签： 杂谈 1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？ 答：分节，每节可以设置不同的页眉。文件――页面设置――版式――页眉和页脚――首页不同。 2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全
喷射混凝土配合比说明和设计 一、喷射混凝土的概念 喷射混凝土是借助喷射机械，将速凝混凝土喷向岩石或结构物表面，使岩石或结构物得到加强和保护。喷射混凝土有干混合料喷射与湿混合料喷射两种施工方法，我国井下巷道目前广泛采用的是干混合料喷射施工法。 二、喷射混凝土配合比设计的基本要求 喷射混凝土配合比具有自身的工艺特点,要根据多种因素来综合选定。在保证原材料合格的前提下,配合比设计既要兼顾对强度等主要指标的要求,又要兼顾到施工工艺的要求。一般应满足如下几方面: (1)应满足设计强度等级要求,如有抗渗要求,还应达到抗渗等级。 (2)回弹量少。 (3)粉尘少。 (4)粘附性好,能获得密实的喷射混凝土。 (5)能满足施工要求,输料顺畅,不发生堵管等。 三、原材料选择与质量要求 1、水泥 ⑴ 应优先选用硅酸盐水泥或普通硅酸盐水泥，也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥，必要时采用特种水泥，水泥强度等级不应低于32.5MPa。 ⑵当有抗冻、抗渗要求时，水泥强度等级不宜低于42.5MPa。 2、粗骨料 ⑴应采用坚硬耐久的碎石或卵石或两者混合物，粒径不宜大于16mm. ⑵严禁选用具有潜在碱活性骨料。当使用碱性速凝剂时，不得使用含有二氧化硅的石料。 3、细骨料 应采用坚硬耐久的中砂或粗砂，细度模数应大于 2.5。 4、减水剂 对混凝土和钢材无锈蚀作用，对凝结时间影响不大，干法喷射混凝土不适合添加减水剂。5、速凝剂 掺量为水泥用量的3% ～5%。在使用速凝剂前，应做与水泥的适应性试验，初凝不大于5min，终凝不应大于10min 。在采用其他类型外加剂时或几种外加剂复合使用时也应做相应的性能试验和使用效果试验。 6、水 喷射混凝土用水不应含有影响水泥正常凝结硬化的有害物质，不应使用污水、海水、PH值小
混凝土轴心抗压强度试验 (一)试验目的 测定混凝土棱柱体轴心抗压强度，比较素混凝土和钢筋混凝土的强度差异，分析钢筋骨架对混凝土的作用。 (二)试验仪器 试模尺寸为150mm×l50mm×300mm卧式棱柱体试模，电脑全自动恒应力试验机，微机控制压力试验机测控系统。 (三)试验步骤和方法 1．按混凝土配制强度计算配合比，制作150mm×l50mm×300mm棱柱体试件2根，其一为素混凝土试件，其一为钢筋混凝土试件。隔天拆模并把试件在标准养护条件下，养护28d。 2．取出试件，清除表面污垢，擦干表面水份，仔细检查后，在其中部量出试件宽度(精确至lmm)，计算试件受压面积。在准备过程中，要求保持试件湿度无变化。 3．在压力机下压板上放好棱柱体试件，几何对中；球座最好放在试件顶面并凸面朝上。 4．以立方抗压强度试验相同的加荷速度，均匀而连续地加荷，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记录最大荷载。试验时观察裂缝的发展情况。 5.若试件的试验数据或钢筋未发生屈服可再进行抗压试验。 6．因条件有限所以取所得数据为该试件的轴心抗压强度。 (四)注意事项 1.钢筋应放置在混凝土试件的中央。 2.进行试验时，压力板应对准几何中心再进行加载。 3.箍筋时要保证钢筋箍紧，防止影响试验结果。 4.开始试验时要清零。 5.试验完后将试件分解回收。 (五)试验记录
素混凝土（强度为29.4Mb)： 钢筋混凝土(强度为34.9Mb)： (六)试验结果分析 据试验得出的数据来看，有些素混凝土的轴心抗压强度比钢筋混凝土的轴心抗压强度大。其原因有可能是： 1.试验时，试件放置的位置使受力点不在几何中心，形成了偏心受压。 2.制作钢筋骨架时，未将箍筋箍紧，导致试验时钢筋骨架松动或散架，影响试验结果。 (七)裂缝发展变化
中华人民共和国国家标准 混凝土强度检验评定标准 Standard for test and evaluation of concrete compression strength GB50107－2010 2010－05－31发布2010－12－01实施———————————————————————————— 中华人民共和国建设部 国家质量监督检验检疫总局
前言 本标准是根据原建设部《关于印发〈二OO二～二OO三年度工程建设国家标准制订、修订计划〉的通知》（建标[2003]102号）的要求，标准编制组经广泛调查研究，认真总结实践经验、参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。 本标准规定的主要内容有：1总则；2术语、符号；3基本规定；4混凝土的取样与试验；5混凝土强度的合格评定。 本标准修订的主要内容是：1增加了术语、符号；2补充了试件取样频率的规定；3增加了C60及以上高强混凝土非标准尺寸试件确定折算系数的方法；4修改了评定方法中标准差已知方案中的标准差计算公式；5修改了评定方法中标准差未知方案的评定条文；6修改了评定方法中非统计方法的评定条文。 本标准由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院《混凝土强度检验评定标准》管理组（地址：北京市北三环东路30号，邮政编码：100013；电子信箱：standards@https://www.doczj.com/doc/44524514.html,）。 本标准主编单位：中国建筑科学研究院 本标准参编单位：北京建工集团有限责任公司 湖南大学 北京市建筑工程安全质量监督总站 上海建工材料工程有限公司 西安建筑科技大学 云南建工混凝土有限公司 舟山市建筑工程质量监督站 北京东方建宇混凝土技术研究院 贵州中建建筑科学研究院 沈阳北方建设股份有限公司 广东省建筑科学研究院
1 总 则 1.0.1～ 本规范系根据国家标准《水利水电工程结构可靠度设计统一标准（GB50199—94）》（简称《水工统标》）的规定，对《水工钢筋混凝土结构设计规范（SDJ20—78）》（简称原规范）的设计基本原则进行了修改，并依据科学研究和工程实践增补有关内容后，编制而成。其适用范围扩大到预应力混凝土结构和地震区的结构，其它与原规范相同。但不适用于混凝土坝的设计，也不适用于碾压混凝土结构。 当结构的受力情况、材料性能等基本条件与本规范的编制依据有出入时，则需要根据具体情况，通过专门试验或分析加以解决。 1.0.4 本规范的施行，必须与按《水工统标》制订、修订的水工建筑物荷载设计规范等各种水工建筑物设计标准、规范配套使用，不得与未按《水工统标》制订、修订的各种水工建筑物设计标准、规范混用。 3 材 料 混凝土 按照国际标准（ISO3893）的规定，且为了与其它规范相协调，将原规范混凝土标号的名称改为混凝土强度等级。在确定混凝土强度等级时作了两点重大修改； （1）混凝土试件标准尺寸，由边长200mm 的立方体改为边长150mm 的立方体； （2）混凝土强度等级的确定原则由原规范规定的强度总体分布的平均值减去倍标准差（保证率90％），改为强度总体分布的平均值减去倍标准差（保证率95％）。用公式表示，即： f cu,k =μfcu,15－σfcu =μfcu ,15(1－δfcu ) （3.1.2-1） 式中 f cu,k ──混凝土立方体抗压强度标准值，即混凝土强度等级值（N ／mm 2）； μfcu,15──混凝土立方体（边长150mm ）抗压强度总体分布的平均值； σfcu ──混凝土立方体抗压强度的标准差； δfcu ──混凝土立方体抗压强度的变异系数。 混凝土强度等级由立方体抗压强度标准值确定，立方体抗压强度标准值是本规范混凝土 其他力学指标的基本代表值。 R （原规范的混凝土村号）与C （本规范的混凝土强度等级）之间的换算关系为： )1.0() 27.11(95.0645.1115,15,R C fcu fcu δδ--= (3.1.2-2) 式中为试件尺寸由200mm 立方体改为150mm 立方体的尺寸效应影响系数；为计量单位换算系数。 由此可得出R 与C 的换算关系如表3.1.2所列 表3.1.2 R 与C 换算表 注：表中混凝土立方体抗压强度的变异系数是取用全国28个大中型水利水电工程合格 水平的混凝土立方体抗压强度的调查统计分析的结果。 3.1.3 混凝土强度标准值 （1）混凝土轴心抗压强度标准值
附件：国家级工法文本范例混凝土的劈裂抗拉强度 混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有 残余变形。 图 4-12 混凝土劈裂抗拉试验示意图 1-上压板2-下压板3-垫层4- 垫条 混凝土的抗拉强度只有抗压强度的 1/10～1/20，且随着混凝土强度等级 的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗 开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。 有时也用它来间接衡量混凝土与钢筋的粘结强度等。 混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度
f ts。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉强度应按下式计算： 式中 f ts——混凝土劈裂抗拉强度，MPa； P——破坏荷载， N； A——试件劈裂面面积， mm 2。 混凝土轴心抗拉强度f t可按劈裂抗拉强度f ts换算得到，换算系数可由试验确定。 各强度等级的混凝土轴心抗压强度标准值f ck、轴心抗拉强度标准值 f tk 应按表 4－1７采用。 表 4－17混凝土强度标准值（N/mm2） 强混凝土强度等级
度 C C C C C C C C C C C C C C 种 类15 20 25 30 35 40 45 50 55 60 65 70 7580 f 1 1 1 2 2 2 2 3 3 3 4 4 4 5 ck 0.0 3.4 6.7 0.1 3.4 6.8 9.6 2.4 5.5 8.5 1.5 4.5 7.4 0.2 f 1 1 1 2 2 2 2 2 2 2 2 2 3 3 tk .27 .54 .78 .01 .20 .39 .51 .64 .74 .85 .93 .99 .05 .11 还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值 f ck、f tk。
附录U 喷射混凝土抗压强度取样与评定 U．1 喷射混凝土抗压强度取样规定 U．1.1喷射混凝土抗压强度评定用试件。指喷射在混凝土板件(450mm×350mm×120mm)上，在喷射砼板件上用钻芯机钻取标准尺寸为西1 00×100芯样，应在温度为2 0±2℃、相对湿度不低于9 5%、养护龄期为28d的标准养护条件测得的极限抗压强度为准。试件3个为1组。试件的制取和数量应符合下列规定： 1不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取，每组试件应在同一盘或同一车中取样制作。 2边坡工程，每喷射50m3或～100m3混合料或小于50m3的独立工程，不得少于1组。 U．2 喷射混凝土抗压强度评定规定 U．2.1喷射混凝土抗压强度评定用试件应按检验批进行评定，检验批应符合以下条件： 1应以强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的喷射混凝土组成同一检验批，同一检验批的喷射混凝土强度应以同批内全部强度测定值为代表值； 2全部边坡工程喷射混凝土可作为一检验批。 U．2.2喷射混凝土抗压强度评定的合格标准 1同一检验批试件数量不少于10组时，应按下列要求评定： Rn≥R (U．2.2-1) Rm-n≥0. 85R (U.2.2-2) 2同一检验批试件少于1 0组时，应按下列要求评定： Rn≥l. 05R (U. 2. 2-3) Rmin≥0. 9R (U.2.2-4) 式中：R——喷射混凝土抗压强度标准值( N/mm2)； R n——同一检验批n组喷射混凝土抗压强度的平均值( N/mm2)，精确至0.1(N/mm2)； R min——同一检验批n组喷射混凝土抗压强度的最小值(N/mm2)，精确至0.1(N/mm2)。
砼轴心抗压强度与立方体抗压强度的关系 一、混凝土变形及破坏的过程二、混凝土立方体抗压标准强度三、轴心抗压强度四、抗拉强度五、影响强度的因素六、提高强度的措施 按照国家标准《普通混凝土力学性能试验方法》（GBJ50081-2002），制作边长为150mm的立方体试件，在标准条件（温度20 2 C，相对湿度90%以上）下，养护到28d龄期，测得的抗压强度值为混凝土立方体试件抗压强度（简称立方抗压强度），以f cu 表示。 根据粗骨料的最大粒径，按表4—13选择立方体试件的尺寸，若为非标准试件时，测得的抗压强度应乘以换算系数，以换算成相当于标准试件的试验结果。选用边长为100 mm的立方体试件时，换算系数为0.95；选用边长为200 mm 的立方体试件时，换算系数为1.05。表4—13 立方体试件尺寸选用表 试件尺寸(mm×mm ×mm) 骨料最大粒径(mm) 100×100×100 30 150×150×150 40 200×200×200 60 采用标准条件养护，是使试验结果有可比性，但若工地现场的养护条件与标准养护条件有较大差异时，试件应在与工程相同的条件下养护，并按所需的龄期进行试验，将测得的立方体抗压强度值作为工地混凝土质量控制的依据。 按标准方法制作边长为150mm的立方体试件，在28d龄期，用标准方法测得的强度总体分布中具有不低于95%保证率的抗压强度值，以f cu.k 表示。 混凝土强度等级是按立方体抗压标准强度来划分的。可划分为：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60 、C65 、C70 、C75 、C80十四个等级。cp ） 采用150 150 300mm棱柱体作为标准试件，也可用非标准试件，但高宽比应在2∽3的范围里。试验表明，在立方体抗压强度f cu.k =10~55MPa的范围内，轴心抗压强度f c.k =(0.76~0.82) f cu. 混凝土是一种脆性材料，抗拉强度与抗压强度为1/10~1/20。 混凝土劈裂抗压强度：2P P f ts =——=0.637——A A 4、混凝土立方体抗压强度计算（原理）１）、以三个试件测量值的算术平均值作为该组试件的抗压强度值。２）、三个试件中的最大值或最小值中如有一个与中间值的差值超过中间值的15 %时，则把最大值与最小值一并舍除，取中间值作为该组试件的抗压强度值。３）、如有两个测量值与中间值的差均超过中间值的15％，则该组试件的试验结果无效。举例： 采用边长为10cm的立方体试件进行砼的强度检测，经过标准养护28天后测得受压破坏荷载分别为：350KN、420KN、315KN，计算该组砼的立方体抗压强度代表值为多少？ 33.25MPa 1、水泥强度与水灰比2、骨料的性质3、养护条件4、龄期5、其它因素W/C C/W ) W C ( f f b ce a cu 46 0 . a 07 0 . b 48 0 . a 33 0 . b 1、水泥强度与水灰比2、骨料的性质3、养护条件4、龄期5、其它因素标准养护：温度20 3 ℃，相对湿度90%以上。自然养护：自然条件下的养护，温度随气温的变化而变化，应保持湿度，用草袋覆盖，并不断浇水，以防止收缩。3．养护条件 混凝土养护条件主要是指养护的温度与湿度，它们对混凝土强度的发展有较大的影响。 水泥水化需要一定的水分，在干燥环境下，混凝土强度的发展会减缓甚至完全停止。同时会有较大的干缩，以致产生干缩裂缝，影响混凝土的强度。所以，在砼硬化初期，一定要使其表面保持潮湿状态。 在一定的湿度下，养护温度高，水泥水化速度快，强度发展也快，所以用蒸汽养护可加速混凝土硬化。温度低，混凝土硬化慢。当温度低于0℃时，混凝土硬化停止，低于 3℃时，还会发生冰冻破坏。冬季施工时，要注意混凝土保温，使混凝土能正常硬化。4、龄期龄期对混凝土强度的发展有较大的影响主要与养护条件温度与湿度有关。 在标准养护条件下，龄期与混凝土强度之间的关系为：f ２８＝f ３（ｌｇ２８／ｌｇ３）５、试验条件（试件形状和尺寸、表面平整度、加荷速度） 1、高标号的水泥和快硬早强水泥 2、干硬性混凝土 3、湿热处理蒸汽养护：将混凝土放在温度低于100℃常压蒸汽中进行养护。一般16~20h。蒸压养护：将混凝土构件放在125℃及8atm的压蒸锅内进行养护。 4、采用机械搅拌和振捣 5、掺外加剂、掺合料
混凝土抗压、抗拉强度 混凝土抗压强度包括如下三种类型： 一、混凝土立方体抗压强度（fcu）：按国家标准《普通混凝土力学性能试验方法标准》(GB/T50081-2002)，制作边长为150mm的立方体试件，在标准条件（温度20±2℃，相对湿度95％以上）下，养护到28d后测得抗压强度。 二、混凝土立方体抗压标准强度（fcu,k）：是指按标准方法制作和养护的边长为150mm的立方体试件,在28d后用标准试验方法测得的抗压强度总体分布中具有不低于95％保证率的抗压强度值。这个值我们常用，其强度等级共划分为14个等级，C50即表示混凝土立方体抗压强度标准值为50MPa≤fcu,k＜55MPa。三、混凝土的轴心抗压强度（fck）：是采用150mmm×150mmm×300mm棱柱体作为标准试件所测得的抗压强度。 由此可见，其主要区别如下： 1、试件尺寸不一样：立方体抗压强度和立方体抗压标准强度采用的试件规格为边长为150mm的立方体；而轴心抗压强度采用的试件规格则为150mmm×150mmm×300mm棱柱体作。 2、计算的手段不同：立方体抗压强度和轴心抗压强度是一次测试的结果；而立方体抗压标准强度是经概率统计后的结果。 3、强度值不同：对于同一种配比的混凝土，三种强度由大到小依次为：立方体抗压强度、立方体抗压标准强度、轴心抗压强度。 4、具体的应用不同：相对而言轴心抗压强度，更加符合工程实际。 混凝土标号现在叫混凝土强度等级。混凝土强度等级是按立方体抗压强度的标准值确定的。立方体抗压强度的标准值是指按照标准方法制作养护的；边长为150× 150×150mm的立方体试件，在28天龄期用标准方法测得具有95%保证率的抗压强度，单位是牛顿/平方毫米（即兆帕）。 立方体抗压强度（即强度等级）不是设计所用的轴心抗压强度，它们之间有个换算关系，如C15级混凝土的轴心抗压标准强度为10兆帕；C20级为13.4兆帕；C25级为16.7兆帕等等，C40级以下的混凝土大约是0.67倍的关系。
喷射混凝土质量检测方法 （一）抗压强度试验 1．检查试块的制作方法 （1）喷大板切割法 在施工的同时，将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm （可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验（精确到0.1MPa) (2)凿方切割淡 在具有一定强度的支护上，用凿岩机打密徘钻孔，，取出长约35cm、宽约15cm的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验（精确到0.1MPa）。 2．检查试块的数量 隧道（两车道隧道）每10延米，至少在拱部和边墙各取、组试样“，材料或配合比变更时另取一组，每组至少取3个试块进行抗压强度试验。 3．满足以下条件者为合格，否则为不合格。 （1）同批（指同一配合比）试块的抗压强度平均值，不低于设计强度或C20。 （2）任意一组试块抗压强度平均值不得低于设计强度的80％。 （3）同批试块为3～5组时，低于设计强度的试块组数不得多于1组；试块为（一16组时，不得多于两组；17组以上，不得多于总组数的15％。 （二）喷射混凝土厚度的检测 1.喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查。 （2）检查断面数量。每口延米至少检查一个断面）再从拱顶中线起每隔2m凿孔检查一个点。 (3)每个断面拱、墙分别统计，全部检查孔处喷层厚度应有60％以上不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不应小于设计厚度的1/2。在软弱破碎围岩地段，喷层厚度不应小于设计规定的最小厚度，钢筋网喷射混凝土的厚度不应小于6cm。 （三）喷射混凝土与园岩粘结强度试验 1.检查试块的制作方法 (1)成型试验法 在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块，用喷射混凝土掩埋。在混凝土达到一定强度后，加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d，用劈裂法进行试验。 （2）直接拉拔法 在围岩表面预先设置带有丝扣和加力板的拉杆，用喷射混凝土将加力板埋人，喷层厚度约10cm，试件面积约30cmX30cm（周围多余的部分应予清除）。经28d养护，进行拉拔试验。 （四）喷射混凝上粉尘、回弹检查 按《公路隧道施工技术规范>>(JTJ042—94）规定。 (五)其它试验 当有特殊要求时,对喷射混凝土的抗拉强度、弹性模量等项目应进行试验。 喷射混凝土施工质量评判 （一）匀质性 喷射混凝上强度的匀质性、可用现场28d龄期同n组试块抗压强度的标准差s和变异系数V n表示。

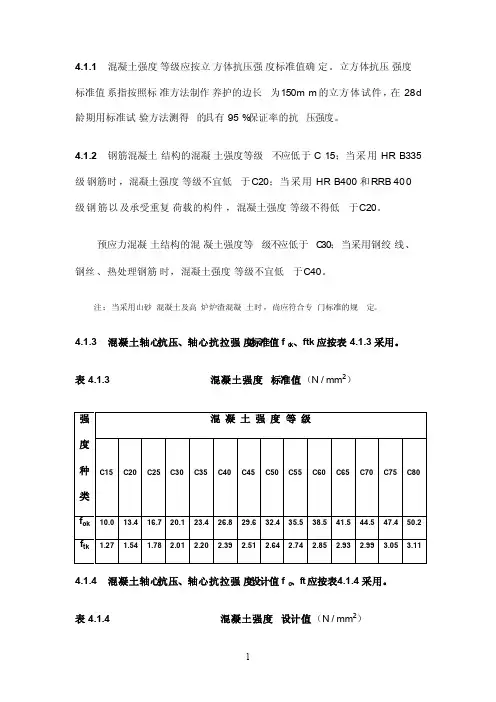

第一篇材料指标 3.1.8 未经技术鉴定或设计认可，不得改变结构的用途和使用环境。 321根据建筑结构破坏后果的严重程度，建筑结构划分为三个安全等 级。设计时，应根据具体情况，按照表3.2.1的规定选用相应的安全等级。 表3.2.1 建筑结构的安全等级 4.1.1混凝土强度等级应按立方体抗压强度标准值确定。立方体抗压强度 标准值系指按照标准方法制作养护的边长为150mm的立方体试件，在28d 龄期用标准试验方法测得的具有95%保证率的抗压强度。 4.1.2钢筋混凝土结构的混凝土强度等级不应低于C15 ;当采用HRB335 级钢筋时，混凝土强度等级不宜低于C20 ;当采用HRB400和RRB400 级钢筋以及承受重复荷载的构件，混凝土强度等级不得低于C20。
预应力混凝土结构的混凝土强度等级不应低于C30 ;当采用钢绞线、钢丝、热处理钢筋时，混凝土强度等级不宜低于C40 注：当采用山砂混凝土及高炉炉渣混凝土时，尚应符合专门标准的规定。 4.1.3 混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk应按表4.1.3采用 表4.1.3 混凝土强度标准值（N / mm2） 4.1.4 混凝土轴心抗压、轴心抗拉强度设计值f c、f t应按表4.1.4采用 2 4.1.5 混凝土受压或受拉的弹性模量E c应按表4.1.5米用
表4.1.5 混凝土弹性模量(X 104N / mm2) 4.2.1 钢筋混凝土结构及预应力混凝土结构的钢筋，应按下列规定采用: 1普通钢筋宜采用HRB400级和HRB335级钢筋，也可采用FPB235级 和RRB400级钢筋; 2预应力钢筋宜采用预应力钢绞线、钢丝，也可采用热处理钢筋。 注：1普通钢筋系指用于钢筋混凝土结构中和预应力混凝土结构中的 非预应力钢筋； 2 HRB400级和HRB335级钢筋系指现行国家标准《钢筋混凝土用 热轧钢筋》GB1499中的HRB400和HRB335钢筋；FPB235级钢 筋系指现行国家标准《钢筋混凝土用热轧钢筋》GB13013中的Q235 钢筋；RRB400级钢筋系指现行国家标准《钢筋混凝土用余热处 理钢筋》GB13014中的KL400钢筋
铁路混凝土工程可按: 强度等级：低于C20 C20-C40 高于C40 构件厂σ：3.0 4.0 5.0 搅拌站σ：3.5 4.5 5.5 混凝土强度标准差宜根据同类混凝土统计资料计算确定，当无统计资料时，可按国标GB50204的规定选用: 混凝土强度等级：低于C20 C20-C35 高于C35 σ： 4.0 5.0 6.0 混凝土设计强度标准差在混凝土配合比设计规范里面就有详细的规定了： 混凝土强度标准差宜根据同类混凝土统计资料计算确定，并应符合下列规定： 1.计算时，强度试件组数不应少于25组； 2.当混凝土强度等级C20和C25级，其强度标准差计算值不于2.5MPa时，计算配制强度用的标准差应取不小于2.5MPa；当混凝土强度等级等于或大于C30级，其强度标准差计算值小于 3.0MPa时，计算配制强度用的标准差应取不小于3.0MPa。 3.当无统计资料计算混凝土强度标准差时，其值应按现行国家标准《混凝土结构工程施工及验收规范》(GB50204)的规定取用。在GB50204里面规定了，小于C25的混凝土标准差取3.0MPa,在c25和C30之间，取 4.0Mpa，对于大于c35的混凝土，取 5.0MPa。 混凝土强度标准差宜根据同类混凝土统计资料计算确定，当无统计资料时，可按国标GB50 204的规定选用，见表140。
铁路混凝土工程可按表T140选用 我看见标准差的公式是： 可是我没看明白到底代表什么意思，请高手详细解说下，谢谢！！ 问题补充2011-03-18 10:01 谁能告诉我啊！ 匿名回答:1 人气:11 解决时间:2011-03-22 17:36 满意答案 好评率：100% 每组试块抗压强度的平方和减去所有试块的平均值的平方乘以组数得到的结果除以（组数-1）最后开根号 Sfcu=[(∑ fcu?i2-n?mfcu2)/(n-1)]1/2 公式表述显示不明，用语言表述下，即公式中的2和1/2都应为上角表，分别表示平方和根号（开平方）。 语言表述如下：fcu.i的平方求和再减去n 乘以fcu平均值的平方，用他们的差再除以（n-1）这样得出的除数开方；也可以是fcu.i-fcu平均值差的平方求和得出的数再除以（n-1）这样得出的除数开方。当Sfcu<0.06fcu,k时，取 Sfcu=0.06fcu,k 具体参数表述如下： fcu,k一混凝土立方体抗压强度标准值 fcu为设计强度标准值 mfcu为平均值 n为试块组数 Sfcu为n组试块的强度值标准差 fcu.i : 第i组试块的立方体抗压强度值
混凝土立方体抗压强度标准值fcu,k的计算 1.立方体抗压强度标准值fcu,k ⑴ 测定方法 我国国家标准《普通混凝土力学性能试验方法》(GBJ81-85)规定以边长为150mm的立方体为标准试件，标准立方体试件在(20±3)℃的温度和相对湿度90％以上的潮湿空气中养护28d，按照标准试验方法测得的抗压强度作为混凝土的立方体抗压强度，单位为N/mm2。 ⑵《混凝土结构设计规范》规定用上述标准试验方法测得的具有95％保证率的立方体抗压强度作为混凝土的立方体抗压强度标准值，用符号fcu,k表示。 ⑶ 强度等级的划分 《混凝土结构设计规范》规定混凝土强度等级应按立方体抗压强度标准值fcu,k确定。混凝土强度等级划分有C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80，共14个等级。例如，C30表示立方体抗压强度标准值为30N /mm2。其中，C50～C80属高强度混凝土范畴。 2.混凝土的轴心抗压强度 fc 混凝土的抗压强度与试件的形状有关，采用棱柱体比立方体能更好地反映混凝土结构的实际抗压能力。用混凝土棱柱体试件测得的抗压强度称轴心抗压强度。 ⑴ 测定方法 我国《普通混凝土力学性能试验方法》规定以150mm×150mm×300mm的棱柱体作为混凝土轴心抗压强度试验的标准试件。棱柱体试件与立方体试件的制作条件相同，试件上下表面不涂润滑剂。棱柱体试件的抗压强度都比立方体的强度值小，并且棱柱体试件高宽比越大，强度越小。 ⑵ 轴心抗压强度标准值fck 《混凝土结构设计规范》规定以150mm×150mm×300mm的棱柱体试件试验测得的具有95％保证率的抗压强度为混凝土轴心抗压强度标准值，用符号fck表示。 ⑶ 轴心抗压强度标准值与立方体抗压强度标准值的关系 《混凝土结构设计规范》基于安全取偏低值，轴心抗压强度标准值与立方体抗压强度标准值的关系按下式确定： fck＝0.88αc1αc2fcu,k (1) 式中：
?混凝土强度评定标准如何确定？ ?混凝土强度评定标准如何确定？混凝土试块多少组组要做数列统计，多少组需要做非数列统计？ ?混凝土强度验收评定标准 混凝土强度应分批进行验收。同批混凝土应由强度等级相同、龄期相同以及生产工艺和配合比基本相同的混凝土组成。每批混凝土的强度，应以同批内全部标准试件的强度代表值来评定。 1、每组(三块)试块强度代表值 每组 (三块)试块应在同盘混凝土中取样制作，其强度代表值按下述规定确定： （ 1）取三个试块试验结果的平均值，作为该组试块的强度代表值； （ 2）当三个试块中的最大或最小的强度值，与中间值相比超过15％时，取中间值代表该组的混凝土试块的强度； （ 3）当三个试块中的最大和最小的强度值，均超过中间值的15％时，其试验结果不应作为平定的依据。 2、混凝土强度检验评定 根据混凝土生产情况，在混凝土强度检验评定时。按以下三种情况进行； （ 1）当混凝土的生产条件在较长时间内能保持——致，且同一品种混凝土的强度变异性能保持稳定时，由连续的三组试块代表一个验收批，其强度同时满足下列要求： mfcu ≥ fcu,k + 0 .7 σ o ① fcu. min ≥ f cu. k —0 . 7 σ o ② 当混凝土强度等级不高于C20时，强度的最小值尚应满足下式要求： fcu. min ≥0.85 f cu. k ③ 当混凝土强度等级高于C20时，强度的最小值尚应满足下式要求： fcu. min ≥0.90 f cu. k ④ 式中： mfcu ——同一验收批混凝土立方体抗压强度平均值，MPa； fcu,k ——混凝土立方体抗压强度标准值，MPa； fcu. min ——同一验收批混凝土立方体抗压强度最小值，MPa； σ o ——验收批混凝土立方体抗压强度的标准差(MPa)，应根据前一个检验期内(检验期不应超过三个月，强度数据总批数不得小于15)同一品种混凝土试块的强度数据按下式确定： 式中：Δ fcu,i ——第i批试件立方体抗压强度中最大值与最小值之差； m ——用以确定该验收批混凝土立方体抗压强度标准值数据的总批数。 （ 2）当混凝土的生产条件不能满足上述规定或在前一个检验期内的同一品种混凝土没有足够的数据用以确定验收混凝土立方体抗压强度标准差时，应由不少于10组的试块代表一个验收批，其强度同时满足下列要求： mfcu —λ1 Sfcu ≥ 0.9 fcu,k ⑤ fcu. min ≥λ2 f cu. k ⑥ 式中：mfcu ——同一验收批混凝土立方体抗压强度平均值，MPa； Sfcu ——同一验收批混凝土立方体抗压强度的标准差，MPa。当Sfcu 的计算值小于0.06 f cu. k 时，取Sfcu = 0．06 f cu. k 混凝土立方体抗压强度的标准差Sfcu。可按下式计算： 式中： fcu,i——第 i 组混凝土抗压强度值，MPa： n ——一个验收批混凝土试块的组数，n ≥10。
6 喷射混凝土 6.1一般规定 6.1.1喷射混凝土适用于隧道、洞室、边坡和基坑等工程的面层支护。 6.1.2喷射混凝土的设计强度等级不应低于C20；用于大型洞室及特殊条件下的 工程支护时，其设计强度等级宜不低于C25。 6.1.3开挖后呈现明显塑性流变或高应力易发生岩爆的岩体中的隧洞、受采动影 响、高速水流冲刷或矿石冲击磨损的隧洞和竖井，宜采用喷射钢纤维混凝土支护。 6.1.4大断面隧道及大型洞室喷射混凝土支护，宜采用湿拌喷射法施工；基坑、 边坡喷射混凝土支护，宜采用干拌喷射法施工；矿山井巷及小断面隧洞喷射混凝土支护，宜采用半湿拌喷射法施工。 6.2原材料 6.2.1水泥：应符合第4.4.7条规定的要求。 6.2.2骨料应符合下列要求： 1粗骨料应选用坚硬耐久的卵石或碎石，粒径不宜大于15mm；当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。 2细骨料应选用坚硬耐久的中砂或粗砂，细度模数不宜大于2.5。干拌法喷射时，骨料的含水率应保持恒定并不小于6%。 3喷射混凝土骨料级配宜控制在表6.2.2数据范围内。 表6.2.2喷射混凝土骨料通过各筛经的累计质量百分率（％）
6.2.3拌合水应符合第4.4.8条规定的要求。 6.2.4喷射混凝土速凝剂应符合下列要求： 1掺加正常用量速凝剂的水泥净浆初凝不应大于3min，终凝不应大于12min； 2加速凝剂的喷射混凝土试件，28d强度应不低于不加速凝剂强度的90%； 3宜用无碱或低碱型速凝剂。 6.2.5喷射混凝土中的矿物掺合料，应符合以下规定： 1粉煤灰的品质应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的有关规定。粉煤灰的级别不应低于Ⅱ级，烧失量不应大于5%。 2硅粉的品质应符合表6.2.5的要求。 表6.2.5硅粉质量控制指标要求 3粒化高炉矿渣粉的品质应符合现行国家标准《用于水泥和混凝土中粒化高炉矿渣粉》GB/T18046的有关规定。 6.2.6纤维：喷射混凝土用钢纤维及合成纤维应符合以下规定： 1钢纤维 钢纤维的抗拉强度应不低于1000N/mm2，直径宜为0.40~0.80mm，长 度宜为25~35mm，并不得大于混合料输送管内径的0.7倍，长径比为 35~80。 2合成纤维 合成纤维的抗拉强度不应低于280N/mm2，直径宜为10~100μm，长度 宜为4~25mm。 6.2.7喷射混凝土中各类材料的总碱量（Na2O当量）不得大于3 kg / m3；氯离 子含量不应超过胶凝材料总量的0.1%。
附录F 煤矿井巷支护工程锚杆喷射混 凝土抗压强度的检查数量和检 验方法 令狐文艳 F.1锚杆抗拔力试验取样数量：巷道每30～50m，锚杆在300根以下，取样不少于1组；300根以上，每增加1～300根，相应多取样1组。设计或材料变更，应另取样1组。每组不得少于3根。 F.2喷射混凝土试块（芯样）数量应符合表F.2的规定。 表F.2喷射混凝土试块（芯样）数量 F.3喷射混凝土试件的制作方法： F.3.1钻取法 用钻取机在已喷好的经28天养护的实际结构物上，直接钻取直径50mm，长度大于50mm的芯样，用切割机加工成两端面平行的圆柱体试块进行试验。 F.3.2喷大板试验法 标准试块应按以下方法进行制作： 一、标准试块应采用从现场施工的喷射混凝土板件上切割成要求尺寸的方法制作，模具尺寸为450mm×350mm×120mm （长×宽×高）其尺寸较小的一边为敞开状。
二、标准试块制作应符合以下步骤： （一）喷射作业面附近，将模具敞开一侧，以80°（与水平面的夹角）左右置于墙脚。 （二）先在模具外的边墙上喷射，待喷射操作正常后，将喷头移至模具位置，由下而上，逐层向模具内喷满混凝土。 （三）将喷满混凝土的模具移至安全地方，用三角抹刀刮平混凝土表面。 （四）在巷道内潮湿环境中养护1天后脱模。将混凝土大板移至试验室，在标准条件下养护7天，用切割机去掉周边和上表面（底面不可切割）后，加工成边长100mm的立方体试块。立方体试块的允许偏差，边长±1mm；直角≤2°。 三、加工后的边长为100mm的立方体试块继续在标准条件下养护28天，进行抗压强度试验。 F.3.3点荷载或拔出试验法应符合《锚喷支护工程质量检测规程》MT/T5015-96第2章的规定。 F.4 喷射混凝土抗压强度的验收应符合下列规定: 1、同批喷射混凝土抗压强度应以同批内标准试块的抗压强度代表值来评定。 2、同组试块应在同块板件上切割制取，对有明显缺陷的试块应予舍弃。 f’ck-K1S n≥0.9f c f’ckmin≥K2f c F.5一般工程的合格条件： f’ck≥f c f’ckmin≥0.85f c 式中f’ck—施工阶段同批n组喷射混凝土试块抗压强度的平均值(Mpa)； f c—喷射混凝土立方体抗压强度设计值(Mpa)； f’ckmin—施工阶段同批n组喷射混凝土试块抗压强度的最小值(Mpa)； K1、K2—合格判断系数，按表G.4取值； n—施工阶段每批喷射混凝土试块的取样组数；
三天在平均气温20度/使用早强水泥/养护良好,可达50%~70%,七天可达80%~90%. 钢筋混凝土底模板拆除时间参考表 混凝土结构浇筑后，达到一定强度，方可拆模。主要是通过同条件养护的混凝土试块的强度来决定什么时候可以拆莫，模板拆卸日期，应按结构特点和混凝土所达到的强度来确定。 现浇混凝土结构的拆模期限： 1．不承重的侧面模板，应在混凝土强度能保证其表面及棱角不因拆模板而受损坏，方可拆除，一般十二小时后； 2．承重的模板应在混凝土达到下列强度以后，始能拆除（按设计强度等级的百分率计）： 板及拱： 跨度为2m及小于2m 50％ 跨度为大于2m至8m 75％ 梁（跨度为8m及小于8m）75％ 承重结构（跨度大于8m）100％ 悬臂梁和悬臂板100％ 3．钢筋混凝土结构如在混凝土未达到上述所规定的强度时进行拆模及承受部分荷载，应经过计算，复核结构在实际荷载作用下的强度。 4．已拆除模板及其支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载。施工中不得超载使用，严禁堆放过量建筑材料。当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。 钢筋混凝土底模板拆除时间参考表 现浇砼底模拆模所需砼强度 （摘自《混凝土结构工程施工质量验收规范》） 结构跨度达到设计强度标准值的百分率 梁L≤8m 75% L＞8m 100% 板L≤2m 50% 2m＜L≤8m 75% L＞8m 100% 悬臂梁、板L≤2m 75% L＞2m 100% 达到拆除砼底模板所需强度的参考时间（摘自《施工手册》） 使用425#普通水泥所需天数 砼达到设计强度标准值的百分率硬化时昼夜平均温度(摄氏度) 5度10度15度20度25度30度 50% 10 7 6 5 4 3 75% 22 15 12 9 8 7 100% 50 40 30 28 20 18 使用425#矿渣水泥所需天数 砼达到设计强度标准值的百分率硬化时昼夜平均温度(摄氏度) 5度10度15度20度25度30度 50% 16 11 9 8 7 6 75% 32 22 16 14 13 11
喷射混凝土工艺流程 一、喷射混凝土宜优先选用湿喷工艺。 二、喷射混凝土原材料应符合下列规定： 1、喷射混凝土应釆用硅酸盐水泥或普通硅酸盐水泥，必要时可釆用特种水泥。 2、喷射混凝土所用细骨料细度模数应大于2.5，砂中小于0.075mm 的颗粒应不大于20%。 3、喷射混凝土所用粗骨料最大粒径不宜大于16mm，当使用短纤维时，最大粒径不宜大于10mm，并宜釆用连续粒级。 4、速凝剂应釆用质量稳定的产品，其与水泥应有良好的相容性，性能指标应符合相关标准的规定。速凝剂的掺量不宜大于水泥用量的5%。5喷射混凝土可根据需要掺入其它外加剂，其掺量通过试验确定。 三、喷射混凝土的配合比设计应根据原材料性能、喷射工艺和设计要求通过试验选定，并应符合下列规定： 1、胶骨比宜为1:4~1:5。 2、水胶比宜为0.40~0.50。 3、砂率宜为45%~60%。 4、水泥用量不宜小于400kg/m。
四、喷射混凝土宜釆用强制式搅拌机搅拌，其搅拌时间应不小于 1.5 mm。当掺用纤维时，其搅拌时间应通过现场匀质性试验确定。喷射混凝土拌和物宜随拌随用，停放时间不得大于30mm。在运输、存放过程中不得淋雨、浸水及混入杂物。 五、喷射混凝土前，应对受喷岩面进行处理，检查机具设备和风、水、电等管线路，并试运转。 六、喷射混凝土作业应符合下列规定： 1、应分段、分层由下而上顺序喷射，每段长度不宜大于6 m。当岩面有较大凹洼时应先将凹洼处喷平。喷在岩面上的混凝土表面应无滑移下坠现象。一次喷射厚度可根据喷射部位经现场试验确定。 2、喷嘴宜与喷射面垂直，其间距宜为0.6m?1.8m。喷嘴应连续、缓慢作横向环形移动，喷层厚度应均匀。 3、分层喷射时，后层混凝土应在前层混凝土终凝1h后，先用风、水清洗喷层表面后再喷射。 4、喷射过程中应检查混凝土的回弹率。喷射混凝土的回弹率侧壁应不大于15%，拱部应不大于25%。 5、喷射作业的环境温度不得低于5°C;喷射混凝土作业区内应具有良好通风和照明条件。喷射作业时粉尘含量不得大于2mg/m。 6、喷射作业完成后应及时进行厚度检测，不符合要求要及时补喷。 七、钢纤维喷射混凝土施工应符合下列规定：
