第十五章专题训练画电路图连接实物图1.根据图甲所示的实物图在图乙中画出电路图。
2.根据图所示的实际电路,在虚线框内画出电路图。
3.如图所示,按照图甲所示的实物图,在虚线框中画出电路图。
4.请根据图甲所示电路在右边虚线框内画出相应的电路图。
5.根据如图所示的实物连线图,画出对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观)。6.根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。
(要求连线要横平竖直,尽量使电路图简洁美观)7.如图所示,有两只灯泡L1和L2,还有电池、开关。
现要求将灯泡L1和L2并联起来,并用开关控制两个灯泡。
请将图中的实物元件连接起来,并在虚线框内画出对应的电路图。
8.根据左边的实物图,在右边虚线框内画出相应的电路图。
9.根据电路图连接电路,请用笔画线代替导线将图乙连好。
10.如图电路有一根导线连接错误,请你在接错的导线上打“×”,用笔画代替导线画正确的连接导线。
11.根据如图所示的电路图,用笔画线代替导线,连接实物电路。
(要求导线不能交叉)12.根据图甲所示的电路图,将图乙的实物电路连接完整。
13.根据如图1所示的电路图,用笔画线将图2中各元件连接起来(导线不许交叉,电流表用0~3A量程)。
14.请在图中用笔画线代替导线连接电路,要求:两灯并联,开关S同时控制两盏灯泡,导线不允许交叉。
15.用笔划线代替导线,将图中的电路连接完整。
要求:两灯串联,电路中电流约0.5A。
16.在研究串并联电路电流的规律时,李同学设计了图甲所示的电路图,闭合开关后,电流表A1的示数为0.9A,电流表A2的示数为0.3A。
则:根据图甲在图乙的实物图上用笔画出连接线,连接线不要交叉。
17.在火车上发现车厢后面有两个厕所,只有当两个厕所的门都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人”字样,请你把如图中各元件符号连接成符合上述设计要求的电路图。
18.如图所示,是某景区自动扶梯的部分电路图,其利用红外线自动开关S1(现场有人,S1闭合;现场无人,S1断开)以及可见光自动开关S2(白天,S2闭合;夜间,S2断开)控制电路自动扶梯,只需在白天且有人时才开启。
电路图画法专题练习一、根据电路图连接实物图连接实物图注意:①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始,沿电流的方向连,确定好电流分支点和汇合点.......④导线要画在接线柱上,导线绝不能交叉....二、根据实物图,画出相应的电路图三、根据要求设计出电路图,并用笔画线代替导线,将各题中的实物连接起来。
进行电路设计时,重点考虑两个问题:一是用电器的连.接方式...立工作...来确定是串联还是并联;..实现独...,根据用电器是否二是看开关的控制作用,确定开关...。
开关可和用电器串联,也可和用电器并联。
与用电器串联时开关..的位置闭合用电器工作,断开不工作,而与用电器并联时是开关闭合用电器不工作(被开关短路),断开工作。
1、图1中灯泡L1和L2串联,开关控制两灯的通、断。
在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联,开关同时控制两灯的通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联,开关S1同时控制两灯,开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
4、图4中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。
并画出电路图。
7、图7、图8、图9、图10、图11、图12中两灯并联,S是总开关,S1只控制灯泡L1,请画出电路图,并将所缺的导线补上。
8、图6中三个灯泡并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2。
画出电路图、并连接实物图。
9、在图13中只接通开关S时,两灯都亮,同时接通S和S1时,L1亮,L2不亮。
并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干.试按下列要求将各有关电路元件填入下图所示电路中的适当位置.(1)按下开关S2、S3时,电路中有一盏灯亮,同时电铃响;(2)按下开关S1、S2时,电路中任何一盏灯都不亮;(3)按下开关S1、S3时,电路中两盏灯均亮.2、现有一盏红灯,一盏绿灯,一只电铃,一个电池组及导线若干,按下列要求将各器件符号填入下图的电路图中适当位置.(1)按下开关时,电路中绿灯亮,电铃响.(2)按下开关时,电路中灯不亮,电铃不响.(3)按下开关时,红灯亮.3、一商品库,后门进货,前门取货.现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关(如图),还有若干条导线.利用这些材料,请你为仓库值班人员设计一个电路:电铃响同时红灯亮,表示取货人在前门按开关;电铃响同时绿灯亮,表示送货人在后门按开关.画出你所设计的电路图,并按电路图将图中的元件用笔画线作导线连接起来.。
九年级物理电路实物图连接电路图练习电路实物图连接电路图练习一、根据要求用笔画线代替导线,将各题中的实物连接起来。
1、图1中灯泡L和L串联,开关控制两灯的通、断电。
122、图2中灯泡L和L并联,开关同时控制两灯的通、断电。
123、图3中灯泡L和L并联,开关S同时控制两灯,开关S只控制灯泡L。
12122LL1 LL2 1 2 LL2 1S2 S1图 3 图 2 图 14、图4、图5中灯泡L和L并联, S是总开关, S只控制灯泡L, S只控制灯泡L。
1211225、图6中三个灯泡并联,S是总开关,S只控制灯泡L, S只控制灯泡L。
L11221 S1 LLL1 1 L2 SS2 1 2 S L2S2 SSS2 S1 L 3图 4 图 5 图 6 6、图8、图10、图11中两灯并联,S是总开关,S只控制灯泡L,请将所缺的导线补上。
11S1 SLL1 1 1LLL 2 1 S2 1 S SL 2图 11 图 8图 107、在图13中只接通开关S时,两灯都亮,同时接通S和S时L亮,L不亮。
1128、灯泡L和L并联, S是总开关, S只控制灯泡L, S只控制灯泡L。
121122LSL 1 2 S2 S1 SL L1 2 S1图13 图 14 9、图15中在A、B两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联,开关S是总开关,电流表测通过L和L的总电流12S BAL2 L 1图 15 图 16 11、图17、图18中两灯泡并联,开关S是总开关,电流表只测通过L的电流。
1SSLL2 2 LL 1 1图 18 图 17 112、图19、图20中两灯泡并联,开关是总开关,电流表A只测通过SL的电流,A只测通过L的电流。
1122S SA1 A1 A2 A 2L1 LL2 1 L2图 20 图 19是总开关,电流表只测通过13、图21、图22中两灯泡并联,开关SL的电流。
1S SL2 L2 L1 L1图 21图 22 14、图23、图24中两灯泡串联,电压表V只测L两端的电压,图23中V只测L两端的电压;图24中V测L、L两1122212端的总电压。
1.按图所示的实物图画电路图..5.根据右边电路图连接实物图9如图所示,现有一个电池组、两个开关和两盏电灯,请你连接好下面的实物电路图,使S1闭合时L1亮,S2闭合时L2亮。
在右边画出电路图10、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。
.18、将右图的电路元件按左边图连接成实物图.(要求导线不交叉)5.请将下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电流.并画出电路图.3.请根据下图所示的电路,用笔画线作导线,将图中的实物连接起来使之完整。
8.在左下图的电路中只改动一根导线,使两只电流表分别测量干路和某条支路的电流,要求:在需改动的导线上打叉,用笔将改动后的导线画出,导线不要交叉.9、请你改动右上图中导线的连接位置,使电路中的两只灯泡并联.(在需要改动的导线上画“×”,然后用铅笔画出这根导线改动后的连接位置.)15、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流.(1)该图测B灯的电流,电流表的连接有什么错误?(2)如果要测A灯的电流,只允许变动原图中一根导线的一个端点的接线位置,请在图中用虚线标出.(3)在(2)问改动的基础上,若要测通过A、B两灯的电流之和,而且又允许再动一根导线上一个端点的接线位置,请在图中用虚线标出.5.在学校传达室安装一个电铃、一个电灯和一个电池组,并在前后门各装一个开关。
要求:前门来人按下开关电铃响,后门来人按下开关电灯亮。
请设计一个电路,并按设计连接右上图的实物图。
12.如图是某同学设计的电路,他想利用电流表测量小灯泡L2中的电流,请你:a.画出相应的电路图;b.在图中改动一根导线,使电流表能直接测出两只电灯泡中的总电流,画出这根导线,并把改动后的电路图画出来.22.(2009•兰州)根据图所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉).25.请根据图甲所示的电路图,将图乙中的实物用铅笔线表示导线连接起来.的亮度可35.请在图中用铅笔连线代替导线,把各电路元件连接起来,要求:开关同时控制两盏灯,灯L2随意调节,电流表测量干路电流,并绘出电路图.43.同学们在探究“并联电路中干路电流与各支路电流关系”的实验时,设计了如图所示的电路图:(1)请你根据电路图连接实物图.45.(2004•郴州)现有如下器材:一个电池组,三个开关,两个灯泡L1、L2,导线若干.请你按以下要求在左面画出你设计的电路图.要求:①L1、L2并联;②S1控制L1和L2;③S2只控制L281.测未知电阻R的阻值,请你将右上图中的器材正确的连接,画出电路图。
电路图1用线条代替导线,将图中的电器元件连成电路,并在右边画出电路图。
要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2; (2)共用一个电池组3、将右图的电路元件按左边图连接成实物图.4、请将以下图中的元件连接成并联电路,开关S1控制整个电路,S2控制L2,电流表测L1的电站 直u S2、根据图所示,要求 将图中元件连成电路. Ll 、L2并联,S1控制L1, S2控制L2 , S3在干路,连线不要穿插,请流.并画出电路图L15152 *图4-9(要求导线不穿插)5、请根据以下图所示的电路,用笔画线作导线,将图中的实物连接起来使之完整。
7、请根据图甲所示的电路图,将图乙中的实物用铅笔线表示导线连接起来.8、同学们在探究“并联电路中干路电流与各支路电流关系"的实验时,设计了如下图的电-u,路图:请你根据电路图连接实物图.9、请你改动右上图中导线的连接位置,使电路中的两只灯泡并联.〔在需要改动的导线上画,然后用铅笔画出这根导线改动后的连接位置. 〕10、L1和L2并联,请在图中错误之处打上“X",加以改正,并在空白处画出正确的电路图。
要求:在需改动的导线上打叉,用笔将改动后的导线画出,导线不要穿插.12、某同学在做用电流表测电流的实验中连接成如左下的电路测灯泡的电流. 〔1〕该图测B灯的电流,电流表的连接有什么错误?〔2〕如果要测A灯的电流,只允许变动原图中一根导线的一个端点的接线位置,请在图中用虚线标出. 〔3〕在〔2〕问改动的根底上,假设要测通过A、B两灯的电流之和,而且又允许再动一根导线上一个端点的接线位置,请在图中用虚线标出.13、如图是某同学设计的电路,他想利用电流表测量小灯泡L2中的电流,请你:a.画出相应的电路图;b.在图中改动一根导线,使电流表能直接测出两只电灯泡中的总电流,画出这根导线,并把改动后的电路图画出来.1、如图丙是在使用乙图测量通过A、C两点的电流时,电流表的示数〔分别如图中虚线所5、如下图,在练习使用电流表的实验中,某同学发现电流表〔 0〜3A 〕的量程刻度值标示不清, 根据你对电流表的了解, 电流表的正确读数是〔〕A . 0.42AB . 0.44AC . 2.2AD . 2.4A6、以下四个电路中,电流表能测量通过灯示〕情况,当图甲、乙闭合开关时,以下说法中正确的选项是〔 〕甲 乙 丙 A •在甲图中,通过 A 点的电流最大 B •在甲图中,通过 C 点的电流最大 C .根据丙图可知,通过乙图中 B 的电流一定是0.2A D .根据丙图可知,通过乙图中 B 的电流可能是1A 2、在“探究串联电路中的电流特点〃实验中,某同学用电流表分别测出图中 A 、B 、C 三处的电流大小,并初步得到它们之间关系的结论。
此文档下载后即可编辑电路和电路图练习1.将下列元件用导线连接起来使小灯泡能够发光,并在右边方框中画出相应的电路图。
2、根据实物图,在下边方框中画出相应的电路图(1)(2)(3)3.根据电路图连接实物图4.试指出下面电路有什么错误,并改正。
5、一个开关能够控制3个灯泡,试画出连接方式。
1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.1、根据图甲所示的电路图,将图乙中的实物,用笔画线表示导线,将它们连接起来。
(导线不能有交叉)2.按照图甲的电路图,在图乙中连接实物电路L 1L 2V L 1L 23 154.如图所示,现有一个电池组、两个开关和两盏电灯,请你连接好下面的实物电路图,使S1闭合时L1亮,S2闭合时L2亮。
6.试设计一个电路,二个灯泡串联,用一个电流表测量通过其中一个灯泡的电流,用电压表测它两端的电压。
并画出相应的电路图。
电表的使用: 7.如图所示某同学测得电路中的电流,试分别指出在这个电路中:总电流是: ;通过灯L1的电流是: ;通过灯L2的电流是: .第2题图 图甲 图乙第7题图8.如图所示某同学测电路中的电压,试分别指出在这个电路中:总电压是:;L1两端的电压是:;L2两端的电压是:。
第8题图9.试在右面电路中的O中填入合适的电表(电流表和电压表)第9题图10. 在下图所示的电路中,若电源电压是6V,总电流为1A,L1、L2为两只相同的灯泡。
⑴请将电路中的“○”处,填上适当的电表符号,并标出电表的正、负接线柱;⑵图⑴中a表为________,b表的示数为_______。
⑶图⑵中的a表的示数为_______,b表的示数为_______,c表的示数为________。

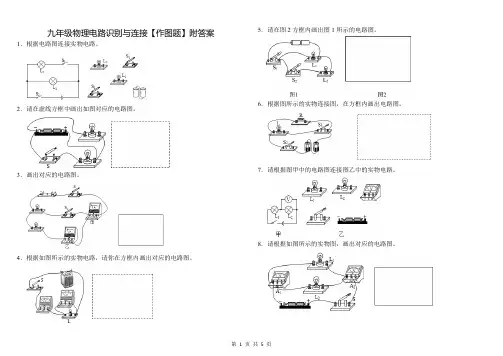

九年级物理电路识别与连接【作图题】附答案1.根据电路图连接实物电路。
2.请在虚线方框中画出如图对应的电路图。
3.画出对应的电路图。
4.根据如图所示的实物电路,请你在方框内画出对应的电路图。
5.请在图2方框内画出图1所示的电路图。
6.根据图所示的实物连接图,在方框内画出电路图。
7.请根据图甲中的电路图连接图乙中的实物电路。
8.请根据如图所示的实物图,画出对应的电路图。
9.如图所示为一实物电路,请在方框内画出对应的电路图。
10.根据如图所示的实物连线图,画出对应的电路图。
(要求连线要横平竖直,尽量使电路图简洁美观
11.根据实物图在右边的方框内画出电路图
12.如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流最大为0.5A,并用变阻器改变小灯泡的电流,要求滑片向左滑动时灯泡变亮,接完整。
13.根据如图所示的实物电路,在虚线方框内画出对应的电路图。
14.根据实物图,在方框内画出相应的电路图。
15.如图的电路,缺少一根线,请用笔画线补上,要求:用电流表测两只灯泡的电流,开关S只控制灯L1。
16.如图所示,请用笔画线代替导线将电路连接起来,要求:L1与L2并联,电流表测L1的电流,电压表测L2的电压,变阻器控制L2的亮度,且滑片P向右移时灯泡变暗。
九年级物理电路识别与连接答案1.
2.
3.
4.5.
6.。
7.
8.
9.
10.。
11.。
12.13.。
14.
15.
16.。
1、请根据左边实物连接的电路图,画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”,加以改正,并在空白处画出正确的电路图。
3、用线条代替导线,将图中的电器元件连成电路,并在右边画出电路图。
要求:(1)开关K1只控制电灯L1,开关K2只控制电灯L2;(2)共用一个电池组
4、根据图(a)的电路图,在图(b)中画出对应的实物连接图.
5、在下图中,根据实物图,画出相应的电路图.
6、根据如图所示的实物图,画出电路图.
7、根据图所示,要求Ll、L2并联,S1控制L1,S2控制L2,S3在干路,连线不要交叉,请将图中元件连成电路.
8、请把图4-9中的电路元件连成电路图。
要求:S只控制L1,S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图.(要求导线不交叉)。
轧东卡州北占业市传业学校<电路图连接>
班级:学号:
1. 用笔画线表示导线,分别将图1、图2、图3中的元件连接起来,使小灯泡光、电动机转动、蜂鸣器发声。
2.画出以下元件的符号:
电池;灯泡;电动机;电阻;滑动变阻器;
开关;电流表;电压表;电铃;
3.用笔画线表示导线将右图中各元件连接起来。
〔导线不允许交叉〕。
要求:开关S能
同时控制两盏灯。
4. 如以下列图所示的电路中,灯L1、L2是_________ 联,
开关S1控制灯_________,S2控制灯_________.
5. 根据下面的电路连接实物图画出电路图
6.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。
〔导线不能交叉〕
7.按照图所示的电路图, 用铅笔代替导线将图中各个元件连接起来。
〔导线不能交叉〕
8. 根据图2-甲中所示电路图,将图2-乙中的实物连接起来。
9.某大型宾馆设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,
使想存车的司机通过看入口处的红、绿灯便可知车场内是否有空车位:红灯亮,无车位;绿灯亮,有车位.请你设计出满足上述要求的电路.〔电源用电池〕
10.练习:某公园景观优美,为了保护花草,防止人畜闯入,请利用节能小灯泡、电铃、电池组、开关各一个,以及足够长的细导线,设计一个值班人员看护花园的HY器。
要求正常情况下,值班室内的灯亮铃不响,有人畜闯入花园时,碰到栅栏会拉断细导线,灯亮同时铃响,请画出工作原理电路图。
专题:根据电路图连接实物图(一)方法指导:根据电流路径连接1.按图甲所示的电路图连接图乙的实物图。
解:由电路图甲知,两灯串联,开关控制整个电路。
先连接电源,从电源正极开始,依次连接L1、S、L2,最后回到电源负极,如图所示:2.根据如图甲所示的电路图,用笔画线代替导线,将图乙中元件连接完整。
解:由实物图知,灯泡和电铃并联,干路和电铃支路上各有一个开关,实物图连接如图所示:3.根据图甲所示的电路图,用笔画线代替导线,连接乙图中的实物电路。
解:由图可知,该电路为并联电路,开关S2接在干路中,控制整个电路;灯泡L1、开关S1串联在支路中;根据电流流向法,先从正极出发依次串联开关S2、灯泡L2回到负极,再把灯泡L1、开关S1串联后并联在灯泡L2两端,如下图所示:4.依据如图所示的电路图,在右图中已完成了部分实物的连接,请你用笔画线帮他继续完成该电路剩下的所有连接。
解:原电路中,两灯并联,开关S1与灯L1串联,开关S2与灯L2串联,只控制这个灯;S控制整个电并联电路连接步骤:1.串好一条电流回路2. 标:分流、汇合点3. 并上另外一条支路路,根据电路图连接实物图,如下所示:5.如图所示实物电路,请用笔画线代替导线按要求完成电路连接。
要求:两灯并联,开关控制整个电路,导线不能交叉。
解:由题知,两个灯泡并联,开关在干路上控制整个电路,电流从电源正极流出,经开关后分成两支,分别通过两个灯泡后汇合,回到电源负极,实物图连接如图所示:6.如图所示,请用笔画线代替导线将电路连接完整,要求:开关S 控制两盏灯,两盏灯并联。
解:两盏灯并联,开关S 控制两盏灯,即开关接在干路上,补充电路如下图所示:7.当闭合开关S 1,灯L 1发光,再闭合S 2灯L 1、L 2都发光。
断开S 1、闭合S 2,两灯都不发光,闭合S 1和S 2时,两灯同时发光,根据题意连接图的实物电路。
解:经分析可知,灯L 1、L 2并联,开关S 1位于干路,开关S 2位于L 2支路,从电源的正极出发,依次串联S 1、L 1回到电源负极,然后把S 2和L 2串联后并联在L 1两端,如下图所示:专题:根据电路图连接实物图(二)1.请根据图(a )所示的电路图,将(b )图中的各电路元件连接成对应的电路(用笔画线作导线)。
3.3电路的连接第3课时实物图与电路图类型1连接实物图1.按图甲所示的电路图连接图乙的实物图.解:2.根据如图甲所示的电路图,用笔画线表示导线,将图乙中元件连接起来.解:3.根据电路图甲连接实物图乙.解:4.依据如图甲所示的电路图,在图乙中已完成了部分实物的连接,请你用笔画线帮他继续完成该电路剩下的所有连接.解:5.(湘西中考)用笔画线代替导线,把下面的实物电路补充完整,使小灯泡L1、L2并联,开关控制两个灯泡,导线不能交叉.解:6.(永州中考)请根据下表中给出的信息,用笔画线代替导线将图中实物图连接成完整电路.开关状态灯泡发光情况闭合S,断开S1、S2L1、L2均不发光闭合S、S l,断开S2L1发光、L2不发光闭合S、S2,断开S1L1不发光、L2发光闭合S1、S2,断开S L1、L2均不发光解:7.用笔画线作导线,将图中的元件连接起来,连成符合下列要求的电路(设灯泡不会烧坏).要求:①开关S1、S2都断开,红灯、绿灯都不亮;②只闭合开关S1,红灯、绿灯都不亮;③只闭合开关S2,红灯、绿灯都亮;④开关S1、S2都闭合,红灯不亮,绿灯亮.解:8.在图中只接通开关S时,两灯都亮,同时接通S和S1时L1亮、L2不亮,请连接电路.解:9.如图所示是一个有冷、热两挡风的电吹风原理示意图,图中A是一只带风叶的小电动机,B 是一段电热丝,S1、S2是两只开关,C是接照明电路的插头,请你用笔画线作导线按要求将这些器材连接成一个电路(连线不要交叉).要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.连线时不能超出电吹风的外壳.解:10.如图所示,有一个封闭的黑箱子,其内部有一与箱盖上的电铃和灯泡连接的部分电路,箱盖上三个接线柱A、B、C.用导线连接A、B,铃响灯亮;用导线连接A、C,铃更响,灯不亮;用导线连接B、C,铃不响,灯不亮.试画出此装置电路图.解:类型2根据实物图画电路图11.在方框内画出如图所示的实物图的电路图.解:12.(兰州中考)根据如图所示的实物连线图,画出对应的电路图.(要求连线要横平竖直,尽量使电路图简洁美观)解:13.在虚线框里画出如图所示实物图的电路图.解:类型3识别、修改电路14.如图所示的实物连接图中,甲图为两灯串联,乙图为两灯并联.图中是否有错?若有错,请在错处打“×”,并在原图上加以改正,改动的线要尽量少.若正确,则不做改动.解:15.在下面电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确连接方式.要求:改正后,灯泡和电动机并联,开关S控制所有用电器,S1只控制电动机.解:。
初三物理练习(电路图与实物图)姓名:一、识别串并联电路,认识开关的作用1、如图所示的电路中,当开关闭合,断开时,L1、L2两灯串联;当开关闭合,断开时,L1、L2两灯并联;同时闭合开关是绝对不允许的.第1题第2题第3题第4题2、如图所示的电路,下列分析正确的是: ()A.S1断开,S2、S3闭合,L2发光,L1不发光B.S3断开,S1、S2闭合,L1发光,L2不发光C.S3、S1、闭合,S2断开,L1、L2并联D.S1闭合,S2、S3断开,L1、L2串联3、如图所示电路中,开关S1、S2和S3原来都是断开的。
要使灯L1、L2组成并联电路,应闭合的开关是;若要使灯L1、L2组成串联电路,应闭合的开关是;当同时闭合开关S1、S2、S3时,电路会发生现象。
4、在图示的电路,只闭合S2时,L1和L2___________连接;闭合S1、S3,断开S2时,L1和L2_________连接;同时闭合S1、S2、S3,将会发生_________现象。
5、如图所示的电路中,当S1、S2都闭合时,则()A.L1、L2串联 B。
L1、L2并联C. 灯L1被短路D. 灯L2被短路二、根据电路图连接实物图,要求导线不能交叉。
第5题三、根据实物图将对应的电路图画在该实物图的下方.四、电路改错、设计电路1、电流表测L2电流,请在下面左图中错误之处打上“×”,加以改正,并在右边空白处画出正确的电路图。
2、L1和L2并联,请在下面右图中错误之处打上“×”,加以改正,并在右边空白处画出正确的电路图。
3、用笔画线表示导线,将图中的实物连接成电路,要求:灯泡L1与L2并联;用电流表测L1中的电流.4。
完成如图所示的实物图.要求:①开关S1断开时,电铃不响、电动机不转②只闭合开关S1时,电铃不响、电动机转动;③开关S1、S2都闭合时,电铃响、电动机转动。
5如图所示,在电路的“”处画出一个灯泡及两只电流表,并标出电流表的“﹢”、“﹣"接线柱。
1
L 1 L 2 S 1 图 8 L 1 L 2 S L 1
L 2 S L 1
L 2
S
电路实物图连接电路图练习
一、根据要求用笔画线代替导线,将各题中的实物连接起来。
1、图1中灯泡L 1和L 2串联,开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联,开关同时控制两灯的通、断电。
3、图3中灯泡L 1和L 2并联,开关S 1同时控制两灯,开关S 2只控制灯泡L 2。
4、图4、图5中灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
5、图6中三个灯泡并联,S 是总开关,S 1只控制灯泡L 1, S 2只控制灯泡L 2。
6、图8、图10、图11中两灯并联,S 是总开关,S 1只控制灯泡L 1,请将所缺的导线补上。
7、在图13中只接通开关S 时,两灯都亮,同时接通S 和S 1时L 1亮,L 2不亮。
8、灯泡L 1和L 2并联, S 是总开关, S 1只控制灯泡L 1, S 2只控制灯泡L 2。
9、图15中在A 、B 两房间都能控制灯泡的通、断电。
10、图16中两灯泡并联,开关S 是总开关,电流表测通过L 1和L 2的总电流
11、图17、图18中两灯泡并联,开关S 是总开关,电流表只测通过L 1的电流。
L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3
S 2 S 2
L 1 L 2 S 1 图 4 S L
1 L 2
S 1 S 2 S 图 5
L 1 L 2 L 3
S 1 S
S 2
图 6
图 10 S 1
S L 1 L 2 图 11
L 2 S 1 S L 1 L 1 L 2 S 1 图13 S L 1 S
S 2
L 2 S 1 图 14
图 15 B
图 16
图 17 图 18 A
2 L 1 L 2 S A 2 A 1 L 1 L 2 S A 2 A 1 L 1 L 2 S L 1 L 2 S L 2 L 1 V 1 V 2 L 1 L 2 S L 1
L 2 A 2 A 1 S L S 1
S 2 + - D
12、图19、图20中两灯泡并联,开关S 是总开关,电流表A 1只测通过L 1的电流,A 2只测通过L 2的电流。
13、图21、图22中两灯泡并联,开关S 是总开关,电流表只测通过L 1的电流。
14、图23、图24中两灯泡串联,电压表V 1只测L 1两端的电压,图23中V 2只测L 2两端的电压;图24中V 2测L 1、L 2两端的总电压。
二、根据电路图连接实物图
15、
16、
17、
图 19
图 20 图 21 图 22 图 23
L 2 L 1 V 1 V 2 图 24。
