本特利传感器简介

本特利bently电涡流传感器工作原理本特利bently电涡流传感器工作原理一、本特利bently电涡流传感器常用分类我们常接触到的本特利bently涡流传感器有直径5mm涡流传感器、8mm涡流传感器、11mm涡流传感器、14mm涡流传感器、25mm涡流传感器、50mm差胀传感器、3300耐高温电涡流传感器几种，其中5mm探头和14mm探头不常用。

每个传感器系统都由探头、延长线和前置器组成，本特利探头、延长线和前置器具有完全的可互换性，只要部件号一致，各部分可以互换。

二、本特利bently电涡流传感器工作原理电涡流传感器是以高频电涡流效应为原理的非接触式位移、振动传感器，其基本原理是探头、延伸电缆、前置器以及被测体构成基本工作系统。

前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。

如果在这一交变磁场的有效范围内没有金属材料靠近，则这一磁场能量会全部损失；当有被测金属体靠近这一磁场，则在此金属表面产生感应电流，电磁学上称之为电涡流。

与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。

则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。

通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为S型曲线，但可以选取它近似为线性的一段。

引言在笔者所在单位大空分空气透平压缩机、天然气转化制甲醇合成气压缩机，低密度聚乙烯循环气压缩机等大型旋转机械上都使用本特利电涡流传感器来测量压缩机的轴的位移、振动及转速等，本文说明了电涡流传感器的构成及工作原理，介绍其在大型旋转机械设备监测中的应用、安装方法并总结常见故障。

1本特利监测系统结构1.1本特利电涡流传感器的构成电涡流传感器系统由三个部分组成，分别是传感器探头、延伸电缆、前置放大器。

传感器探头内部含有一个线圈，探头的端部由聚苯撑硫（PPS ）材料组成，线圈被厚实的封装到探头的端部，探头壳体材料为不锈钢，线圈与75欧姆宽带同轴电缆相连，同轴电缆中心是导体芯，有中心向外展开依次为绝缘层、内屏蔽层、外屏蔽层（网状屏蔽层）和外护套，内屏蔽层和线圈相连，外屏蔽层不和线圈相连，延伸电缆同样为同轴电缆，两端的接头分别与探头和前置放大器相连接。

前置器是一种内部装有振荡电路和调制解调器测量电路的密闭金属盒，接收电涡流传感器和延伸电缆的信号，需要给前置器的电压VT 端和公共端COM 端输入-17.5VDC ~-26VDC 的驱动电压。

前置器的VOUT 端为输出端。

传感器系统的结构构成图如图1所示。

图1传感器系统的结构构成图1.2本特利监测系统结构组成监测系统由电涡流传感器系统，3500监测模块组成，其中前置器接收由探头和延伸电缆传输的信号，并将其转换为3500监测模块接收的电压信号，通过内部逻辑运算，向各保护装置（DCS 和SIS ）送出模拟量和数字量信号。

3500系统模块组件如图2所示。

1.3电涡流传感器工作原理电涡流传感器是一种相对式非接触传感器，前置器的振荡电路产生的高频振荡电流流入探头内部线圈，线圈中便会产生交变的磁场，当被测金属转轴靠近这一交变磁场，就会在转轴表面产生感应电流，同时，该感应电流也产生一方向与探头内部线圈方向相反的交变磁场，两个磁场相叠加，将改变线圈的阻抗。

该线圈阻抗可近似看成是探头顶部到金属表面间隙的单值函数，即两者之间成正比例关系。

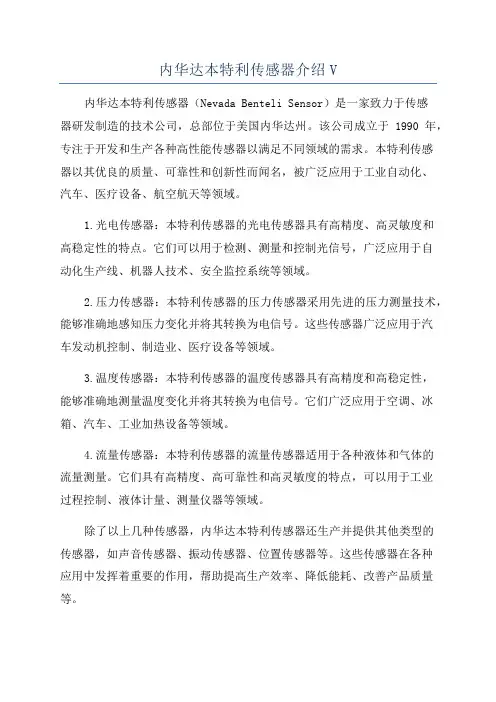

内华达本特利传感器介绍V内华达本特利传感器（Nevada Benteli Sensor）是一家致力于传感器研发制造的技术公司，总部位于美国内华达州。

该公司成立于1990年，专注于开发和生产各种高性能传感器以满足不同领域的需求。

本特利传感器以其优良的质量、可靠性和创新性而闻名，被广泛应用于工业自动化、汽车、医疗设备、航空航天等领域。

1.光电传感器：本特利传感器的光电传感器具有高精度、高灵敏度和高稳定性的特点。

它们可以用于检测、测量和控制光信号，广泛应用于自动化生产线、机器人技术、安全监控系统等领域。

2.压力传感器：本特利传感器的压力传感器采用先进的压力测量技术，能够准确地感知压力变化并将其转换为电信号。

这些传感器广泛应用于汽车发动机控制、制造业、医疗设备等领域。

3.温度传感器：本特利传感器的温度传感器具有高精度和高稳定性，能够准确地测量温度变化并将其转换为电信号。

它们广泛应用于空调、冰箱、汽车、工业加热设备等领域。

4.流量传感器：本特利传感器的流量传感器适用于各种液体和气体的流量测量。

它们具有高精度、高可靠性和高灵敏度的特点，可以用于工业过程控制、液体计量、测量仪器等领域。

除了以上几种传感器，内华达本特利传感器还生产并提供其他类型的传感器，如声音传感器、振动传感器、位置传感器等。

这些传感器在各种应用中发挥着重要的作用，帮助提高生产效率、降低能耗、改善产品质量等。

为了保证产品的质量和可靠性，内华达本特利传感器拥有一支专业的研发团队和一套完善的质量管理体系。

公司不断进行技术创新和产品改进，以满足客户的需求，并在全球范围内建立了广泛的销售和服务网络。

总而言之，内华达本特利传感器是一家在传感器领域具有丰富经验和专业知识的公司，提供各种高性能的传感器产品。

它们的产品被广泛应用于汽车、工业自动化、医疗设备等众多领域，为客户提供了科技创新和高效率的解决方案。

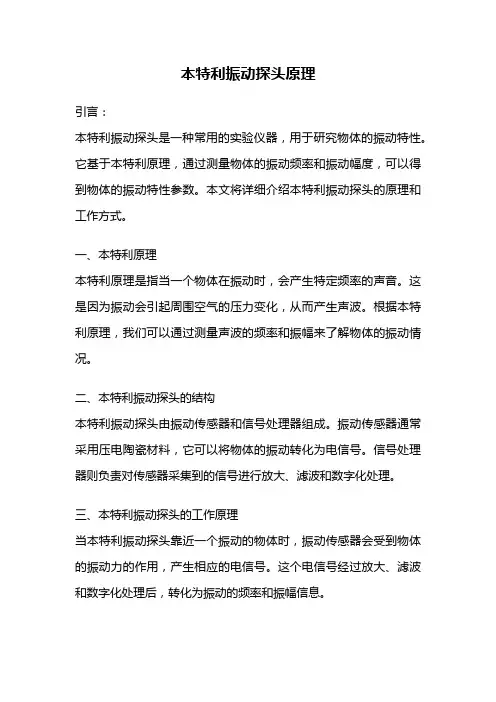

本特利振动探头原理引言：本特利振动探头是一种常用的实验仪器，用于研究物体的振动特性。

它基于本特利原理，通过测量物体的振动频率和振动幅度，可以得到物体的振动特性参数。

本文将详细介绍本特利振动探头的原理和工作方式。

一、本特利原理本特利原理是指当一个物体在振动时，会产生特定频率的声音。

这是因为振动会引起周围空气的压力变化，从而产生声波。

根据本特利原理，我们可以通过测量声波的频率和振幅来了解物体的振动情况。

二、本特利振动探头的结构本特利振动探头由振动传感器和信号处理器组成。

振动传感器通常采用压电陶瓷材料，它可以将物体的振动转化为电信号。

信号处理器则负责对传感器采集到的信号进行放大、滤波和数字化处理。

三、本特利振动探头的工作原理当本特利振动探头靠近一个振动的物体时，振动传感器会受到物体的振动力的作用，产生相应的电信号。

这个电信号经过放大、滤波和数字化处理后，转化为振动的频率和振幅信息。

四、本特利振动探头的应用本特利振动探头广泛应用于机械工程、材料科学和生物医学等领域。

例如，在机械工程中，可以利用本特利振动探头来分析机械设备的振动状况，从而判断设备是否存在故障或磨损。

在材料科学中，可以使用本特利振动探头来研究材料的振动特性，评估材料的质量和性能。

在生物医学中，本特利振动探头可以用来检测人体的生理信号，如心跳和呼吸等。

五、本特利振动探头的优势和局限性本特利振动探头具有以下优势：1. 非接触式测量：本特利振动探头可以远距离测量物体的振动，无需接触被测物体，避免了对物体的干扰。

2. 高灵敏度：本特利振动探头可以测量微小振动，具有较高的灵敏度。

3. 宽频率范围：本特利振动探头可以测量从几十赫兹到几百千赫兹的频率范围。

然而，本特利振动探头也存在一些局限性：1. 受环境干扰：本特利振动探头对周围环境的噪声和干扰较为敏感，需要在实验过程中进行噪声抑制和滤波处理。

2. 有限测量距离：本特利振动探头的测量距离有限，通常在几米到几十米之间。

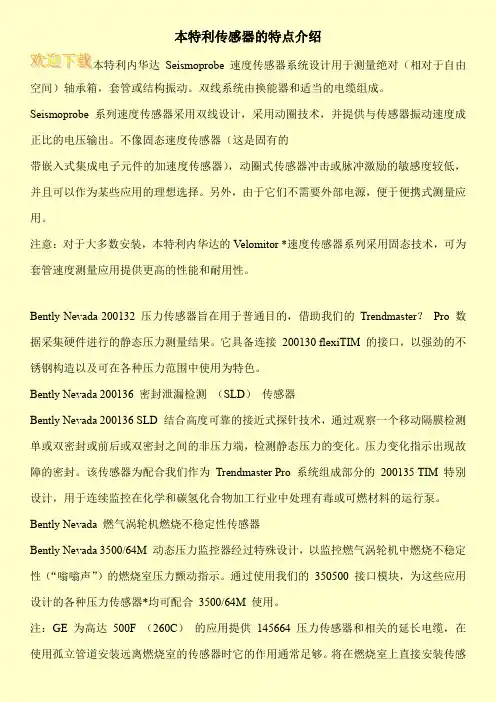

本特利传感器的特点介绍本特利内华达Seismoprobe速度传感器系统设计用于测量绝对（相对于自由空间）轴承箱，套管或结构振动。

双线系统由换能器和适当的电缆组成。

Seismoprobe系列速度传感器采用双线设计，采用动圈技术，并提供与传感器振动速度成正比的电压输出。

不像固态速度传感器（这是固有的带嵌入式集成电子元件的加速度传感器），动圈式传感器冲击或脉冲激励的敏感度较低，并且可以作为某些应用的理想选择。

另外，由于它们不需要外部电源，便于便携式测量应用。

注意：对于大多数安装，本特利内华达的Velomitor *速度传感器系列采用固态技术，可为套管速度测量应用提供更高的性能和耐用性。

Bently Nevada 200132 压力传感器旨在用于普通目的，借助我们的Trendmaster？Pro 数据采集硬件进行的静态压力测量结果。

它具备连接200130 flexiTIM 的接口，以强劲的不锈钢构造以及可在各种压力范围中使用为特色。

Bently Nevada 200136 密封泄漏检测（SLD）传感器Bently Nevada 200136 SLD 结合高度可靠的接近式探针技术，通过观察一个移动隔膜检测单或双密封或前后或双密封之间的非压力端，检测静态压力的变化。

压力变化指示出现故障的密封。

该传感器为配合我们作为Trendmaster Pro 系统组成部分的200135 TIM 特别设计，用于连续监控在化学和碳氢化合物加工行业中处理有毒或可燃材料的运行泵。

Bently Nevada 燃气涡轮机燃烧不稳定性传感器Bently Nevada 3500/64M 动态压力监控器经过特殊设计，以监控燃气涡轮机中燃烧不稳定性（“嗡嗡声”）的燃烧室压力颤动指示。

通过使用我们的350500 接口模块，为这些应用设计的各种压力传感器*均可配合3500/64M 使用。

注：GE 为高达500F （260C）的应用提供145664 压力传感器和相关的延长电缆，在使用孤立管道安装远离燃烧室的传感器时它的作用通常足够。

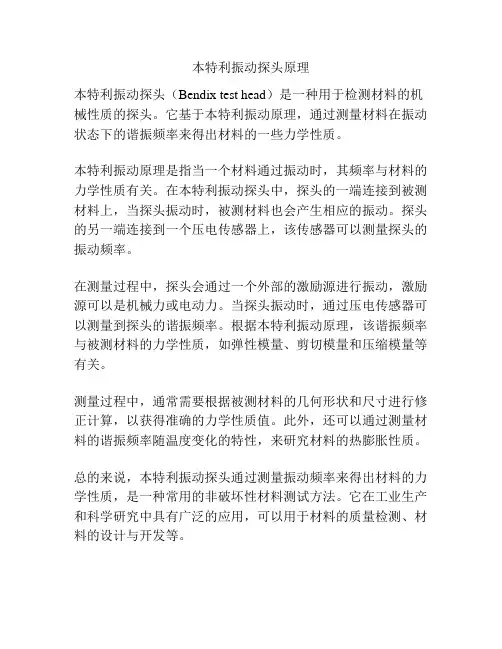

本特利振动探头原理
本特利振动探头（Bendix test head）是一种用于检测材料的机械性质的探头。

它基于本特利振动原理，通过测量材料在振动状态下的谐振频率来得出材料的一些力学性质。

本特利振动原理是指当一个材料通过振动时，其频率与材料的力学性质有关。

在本特利振动探头中，探头的一端连接到被测材料上，当探头振动时，被测材料也会产生相应的振动。

探头的另一端连接到一个压电传感器上，该传感器可以测量探头的振动频率。

在测量过程中，探头会通过一个外部的激励源进行振动，激励源可以是机械力或电动力。

当探头振动时，通过压电传感器可以测量到探头的谐振频率。

根据本特利振动原理，该谐振频率与被测材料的力学性质，如弹性模量、剪切模量和压缩模量等有关。

测量过程中，通常需要根据被测材料的几何形状和尺寸进行修正计算，以获得准确的力学性质值。

此外，还可以通过测量材料的谐振频率随温度变化的特性，来研究材料的热膨胀性质。

总的来说，本特利振动探头通过测量振动频率来得出材料的力学性质，是一种常用的非破坏性材料测试方法。

它在工业生产和科学研究中具有广泛的应用，可以用于材料的质量检测、材料的设计与开发等。

本特利电涡流传感器说明书一、产品概述本特利电涡流传感器是一种非接触式传感器，能够检测金属物体的位置、形状和尺寸等参数。

该传感器采用电涡流原理，通过感应金属物体表面的涡流信号来实现非接触式测量。

本特利电涡流传感器具有高精度、高灵敏度、高可靠性等优点，在工业自动化、机械制造、航空航天等领域得到广泛应用。

二、产品结构本特利电涡流传感器主要由以下部分组成：1. 传感头：负责检测金属物体表面的涡流信号；2. 信号处理单元：负责对传感头采集到的信号进行处理，并将结果输出；3. 外壳：保护传感头和信号处理单元，同时提供安装接口。

三、技术参数1. 测量范围：0-5mm；2. 测量精度：±0.01mm；3. 工作频率：10kHz；4. 输出方式：模拟输出（0-10V）和数字输出（RS485）可选；5. 工作温度范围：-20℃~80℃；6. 防护等级：IP67。

四、使用方法1. 安装传感器：将传感器安装在需要测量的金属物体上，注意保持传感头与物体表面间的距离不变；2. 连接电源：将传感器与电源连接，注意检查电源电压是否符合要求；3. 输出信号：根据需要选择模拟输出或数字输出方式，并将信号连接至控制系统。

五、注意事项1. 本特利电涡流传感器只能用于测量金属物体；2. 在安装和使用过程中，应注意保持传感头与物体表面间的距离不变，否则会影响测量精度；3. 在使用过程中，应避免强磁场和强电场的干扰。

六、维护保养1. 定期清洁传感头和外壳，并检查连接线路是否正常；2. 如发现异常情况（如输出信号不稳定等），应及时进行检修或更换。

七、常见问题解答1. 为什么只能用于测量金属物体？答：因为本特利电涡流传感器是基于金属材料导电性原理工作的，只有金属物体才能产生涡流信号。

2. 如何判断测量精度是否符合要求？答：可采用标准金属块进行校准，或与其他精度较高的测量设备进行比对。

3. 为什么会出现输出信号不稳定的情况？答：可能是由于传感头与物体表面间的距离变化、电源电压波动等原因造成的，应及时进行检修或更换。

本特利探头及卡件介绍本特利内华达的电涡流传感器。

用于大多数涡流机械的永久监测，它们测量实际的轴运动，这是反映机器受力的可靠指标。

3300 XL 8 mm 电涡流传感器系统：这种电涡流传感器系统提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。

它在大多数机械监测应用中用于径向振动、轴向（侧向）位移、转速和相位(Keyphasor® )测量，并符合美国石油协会标准670第4版的要求。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 XL 11 mm 电涡流传感器系统：这种电涡流传感器系统专门用于当我们8 mm传感器的80 mil (2 mm)线性范围不能满足要求时的场合。

11 mm 电涡流传感器系统提供最大180 mils (4 mm)的线性范围和100 mV/mil的输出，主要用于要求大线性范围的轴向（测向）位移、转速、差胀以及往复式压缩机活塞杆位置（下落）测量。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 5 mm / 8 mm 电涡流传感器系统：这种电涡流传感器系统是我们的3300 XL 8 mm 系统的前一代产品，我们推荐在所有新的和备件应用中使用3300 XL 8 mm系统。

8 mm XL 探头、电缆和前置器和旧的 3300 系列产品具有互换性。

当8 mm探头的端部直径和相应的螺纹尺寸不适用时，也可以使用5 mm探头。

有多种螺纹尺寸、探头配置和安装附件可供选择。

3300 XL NSv™ 电涡流传感器系统：这种电涡流传感器系统具有5mm端部直径和60 mils (1.5 mm)的更短线性范围，适用于被测靶面区域小、侧视或沉孔间隙减小以及其它限制使用我们标准的 5 mm / 8 mm 电涡流传感器的情况。

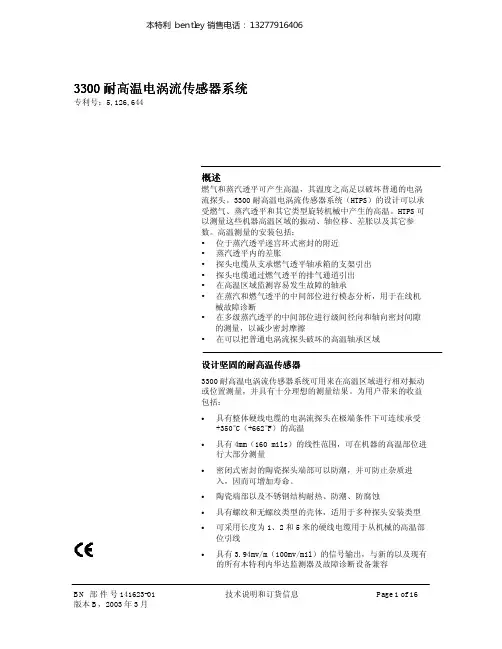

3300 16 mm 高温电涡流传感器系统：这种电涡流传感器系统用于最高350℃ (662°F)的高温环境，如温度超过我们标准电涡流探头和电缆能够承受的极限的某些燃气和蒸汽轮机应用。

BENTLEY传感器产品资料BENTLEY传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化。

它是实现自动检测和自动控制的首要环节。

本特利传感器或开关，由一个几乎完全闭合的包含磁铁和磁极部分的磁路组成，一个软磁铁叶片转子穿过磁铁和磁极间的气隙，在叶片转子上的窗口允许磁场不受影响的穿过并到达本特利速度传感器，而没有窗口的部分则中断磁场。

美国本特利传感器本特利传感器美国本特利系列电涡流传感器这种传感器可以直接观察到各种振动、位移、转速和时间（如相位）测量的轴或靶面位移。

由于有多种端部直径和螺纹尺寸可供选择和组合，所以其测量范围小到200微英寸（用于REBAM 测量），大到1英寸（通常用于大型蒸汽轮机的差胀测量），包括适用于大多数机器测量的80米耳范围。

速度传感器和加速度传感器与电涡流传感器直接观察机器的轴不同，壳体振动传感器安装于壳体上（通常是轴承箱体），测量壳体表面的振动。

这些产品包括加速度计和速度传感器。

因此，叶片转子窗口的作用是开关磁场，使本特利效应象开关一样地打开或关闭，这就是一些汽车厂商将本特利速度传感器和其它类似电子设备称为本特利开关的原因，该组件实际上是一个开关设备，而它的关键功能部件是本特利速度传感器。

本特利速度传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。

微型化是建立在微电子机械系统（MEMS）技术基础上的，已成功应用在硅器件上做成硅压力传感器。

美国BENTLEY本特利传感器原装现货啦；本特利传感器优点：1）输出信号电压幅值不受转速的影响2）频率响应高，其响应频率高达3）抗电磁波干扰能力强主要功能常将本特利传感器的功能与人类5大感觉器官相比拟：光敏传感器——视觉声敏传感器——听觉气敏传感器——嗅觉化学传感器——味觉压敏、温敏、流体传感器——触觉本特利传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。

美国BENTLY本特利速度传感器广州南创陈工美国BENTL Y（本特利），本特利（美国BENTL Y）在评估和确保工业设备的机械和热力学性能方面是全球领先的产品和服务供应商。

公司在全球43个国家的主要工业中心设有100个办事处。

BENTLY传感器的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。

其全球用户超过二万五千，分布于发电、石化以及其它众多行业是世界领先的产品和服务供应商，提供工业用机器及其它资产的机械学和热力学状态信息。

拥有全球最大的机械保护和连续状态监测系统安装容量，所提供的解决方案是有效的工厂资产管理策略的重要组成部分。

四十年来，一直致力于帮助用户保护和管理他们的机械。

本特利（美国BENTL Y）不但是仪表制造公司，还是世界闻名的机械专家。

在二十余年的研发工作中，积累了与转子动力学相关的丰富知识，掌握了排除故障、解决问题的专业技能，提供了上万次现场机械故障诊断服务。

如今，已经超越了旋转和往复机械——解决方案可以应用于任何工厂设备资产。

在各项衡量用户满意度的指标中，常盛不衰是最有说服力的。

当旧系统需要改造或者在状态监测项目中需要增加新资产时，是什么使用户仍然选择本特利内华达（美国BENTLY）是所取得的成效。

本特利内华达（美国BENTLY）的解决方案使用户的设备资产运行更安全、更高效、更可靠，为用户带来他们所期望的经济收益。

传感器包括振动、位移、转速、压力、能量、温度等种类。

产品特性描述：BENTL Y 9200速度传感器Seismoprobe速度传感器系统测量轴承箱、机壳或结构的绝对(相对于自由空间)振动，该两线系统由传感器、电缆和可选的速度-位移转换器组成。

对于大多数应用，BENTL Y 9200速度传感器的Velomitor系列速度传感器包含了固体技术，在机壳速度测量中性能高好，结构更加坚固。
