土地调查外业调绘的方法及经验一、土地调查外业调绘的方法1.传统测量法：传统测量法常用的仪器有经纬仪、经纬仪、水准仪等。
这种方法需要在调查区域内设置测量点，在测量点上进行测量，通过测得的数据进行绘图。
2.全站仪测量法：全站仪是一种先进的测量仪器，具有测距、测角及测高的功能。
使用全站仪进行测量，可以大大提高调查外业调绘的效率和准确性。
3.GPS测量法：GPS是全球卫星定位系统的简称，可以通过接收卫星信号来确定地理位置。
使用GPS进行测量，可以快速获取点位坐标，减少外业测量的工作量。
但是，由于GPS信号受到建筑物、树木等遮挡物的影响，测量精度可能会有所下降。
4.遥感影像解译方法：遥感影像解译是指利用遥感影像获取地面信息的方法。
通过对卫星遥感影像进行解译，可以获取土地利用类型、植被分布等信息，并将其转化为地图。
这种方法可以大大缩短调查时间，并提高调绘效率。
二、土地调查外业调绘的经验1.提前准备：在进行土地调查外业调绘前，需要提前进行准备工作。
包括查阅相关资料，了解调查区域的情况，制定详细的调查方案，选择合适的调查方法和仪器，并确保调查仪器的正常工作。
2.合理布点：在进行调查测量时，需要选择合适的布点位置。
布点应遵循以下原则：边界点要明确，重要地物要全面调查，勾勒地形要有代表性。
同时，还应考虑工作效率和测量精度，合理划定测量区域和测量密度。
3.扎好基本点：基本点是调查测量的基础，要保证基本点的稳定和准确。
对于传统测量法，基本点可以采用人工建设的基石或高程标志物；对于全站仪和GPS测量法，基本点可以采用已知坐标的固定点。
4.科学测量：在进行测量时，需要严格按照测量规范和方法进行操作。
尽可能减少误差的产生，确保测量数据的准确性。
在进行测量时，要做好记录，包括点位坐标、测量数据等信息，便于后续的数据处理和绘图。
5.灵活应用技术手段：在进行土地调查外业调绘时，可以灵活应用各种技术手段，结合现代科技手段进行综合测绘。
四等水准测量的外业测量步骤及内业计算的主要公式
四等水准测量是一种常用的大地水准测量方法，用于测量地面上两个点之间的高程差。
下面是四等水准测量的外业测量步骤及内业计算的主要公式：
外业测量步骤：
1. 设站：选取测站点，并设置水准仪。
2. 观测：在各测站点上进行视线测量，记录水准仪读数。
3. 收站：移动至下一个测站点，重复观测步骤。
4. 控制测量：在适当的间隔处进行控制测量，以校正测量误差。
内业计算主要公式：
1. 高差观测值的纠正：
高差观测值的纠正 = 高差观测值 - 折差 - 改正数
其中，折差是由于视线折射引起的高差修正值，改正数是根据控制测量结果进行的纠正。
2. 高程改正数的计算：
高程改正数= Σ高差观测值 / 测站数
3. 闭合差的计算：
闭合差 = 高差观测值的代数和
4. 高程调整值的计算：
高程调整值 = 闭合差 / 测站数
5. 最终高程的计算：
最终高程 = 基准点高程+ Σ高程调整值
在四等水准测量中，还涉及其他一些参数和计算公式，如观测误差的计算、闭合差限差的确定等。
具体的计算过程和公式会根据实际情况和测量要求而有所不同。
因此，在进行四等水准测量时，最好参考相关的测量手册、标准和指南，并遵循正确的测量程序和计算方法，以确保测量结果的准确性和可靠性。
简述导线测量的的外业测量步骤及内业计算的主要公式
导线测量是一种常用的地理测量方法，通常用于测量地面上的距离、高度、角度等参数。
下面将介绍导线测量的外业测量步骤和内业计算的主要公式。
一、外业测量步骤：
1、布设基准点。
在测量区域内选取两个以上的基准点，并用经纬仪等仪器测定它们的坐标。
2、设置测站。
根据需要，在基准点的周围设置若干个测站，每个测站都需要用三角板等仪器测定其方位角。
3、拉设导线。
在相邻的两个测站之间拉设导线，测量线路长度和方向。
4、测量角度。
在每个测站上，用经纬仪等仪器测量每个导线的方位角和垂直角。
5、测量高差。
在相邻的两个测站之间测量高差。
6、记录数据。
将测量的数据记录在测量表格中。
二、内业计算主要公式：
1、导线长度计算公式：
L = √(ΔN²+ ΔE²+ ΔH²)
其中，ΔN、ΔE、ΔH分别为相邻两个测站的高程差、东坐标差和北坐标差。
2、方位角计算公式：
tan(α) = ΔE / ΔN，其中α为相邻两个测站的方位角。
3、垂直角计算公式：
sin(β) = ΔH / L，其中β为相邻两个测站的垂直角。
4、高差计算公式：
Δh = hi - hj + Li sin(β) - Lj sin(β')
其中，hi、hj为相邻两个测站的高程，Li、Lj分别为对应的测站间距离，β和β’为两个测站上的垂直角。
导线测量需要精确的仪器和操作，通常用于土地测绘、建筑测量等领域，对于测量操作人员的要求也较高。
导线测量外业工作步骤导线测量外业工作就像一场有趣的户外探险呢。
一、选点。
这就像找宝藏的地点一样。
要选在视野开阔的地方哦，这样才能方便看到周围的情况。
比如说，不能选在大树底下或者是特别狭窄的胡同里。
而且呀，点与点之间要通视，就像两个人得能互相看见对方一样。
这些点呢，最好能均匀分布在要测量的区域，可不能太任性地乱选，不然后面测量起来可就麻烦大啦。
二、埋设标志。
选好点之后，就得给这个点做个标记啦。
就像给这个宝藏地点立个小牌子一样。
可以用木桩或者是混凝土桩，把它稳稳地埋在地上，要埋得牢固哦，可不能风一吹就倒啦。
这个标志上还得写上点号呢，就像给这个小宝藏点取个名字，方便我们之后找到它，也方便记录数据。
三、测角。
这一步就像是给每个点之间的关系做个小调查。
用经纬仪或者全站仪来测量相邻导线点之间的水平角。
这个时候要特别小心，仪器要架得稳稳的，就像给它找个舒服的小窝一样。
然后仔细地瞄准目标，读取数据，这个数据可不能马虎呀，差一点可能就会让整个测量结果变得乱七八糟呢。
四、量边。
这就像是测量宝藏点之间的距离。
用钢尺或者测距仪来量相邻导线点之间的距离。
要是用钢尺的话，得把钢尺拉得直直的，可不能让它弯弯扭扭的，就像给它捋顺了小身子一样。
要是用测距仪呢，也要按照正确的操作来，保证测量的准确性。
五、联测。
这一步就像是把我们测量的这些小宝藏点和更大的宝藏网络联系起来。
要与已知的高级控制点进行联测，这样我们测量的这些点才有个准确的“身份”，知道它们在整个大的测量体系里的位置呢。
导线测量外业工作虽然有点复杂，但是只要一步一步认真做，就像精心搭建一个小城堡一样，最后就能得到准确又可靠的测量成果啦。
GPS静态控制测量外业操作指南GＰS控制测量外业作业要求及技术指南⼀:外业观测作业⼈员操作内容安置接收机天线(严格对中整平、定向、量取仪器⾼)、设置接收机中得参数(如观测模式、截⽌⾼度⾓、与采样间隔等;如不设参数,接收机⼀般就采⽤缺省值),以及开机、关机等⼯作,其她⼯作由接收机⾃动完成。
⼆:操作流程:【选点与埋⽯——ＧPＳ接收机得检查——观测⽅案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集得测区内及周边现有平⾯与⾼程控制点以及测区地形图等,依据项⽬任务书或合同书以及相关规范得要求在图上进⾏设计,标绘处计划设站得区域。
1.1选点得基本要求基本要符合规范(全球定位系统GＰS测量规范GB/Ｔ18３１4－200９)得相关要求:A）测站四周视野开阔,⾼度⾓15°以上不允许存在成⽚得障碍物B）远离⼤功率⽆线电发射源,以免损坏接收机天线,⾼压电线50⽶⾄少,⼤功率⽆线发射源⾄少20０⽶。
C）测站远离房屋、围墙、⼴告牌、⼭坡及⼤⾯积平静⽔⾯(湖泊、池塘)等信号反射物,以免出现严重得多路径效应。
D）点位应位于地质条件良好、点位稳定、易于保护得地⽅,并尽可能顾及交通条件。
1.2选点作业A）测量⼈员应按照在图上选择得初步位置以及对点位得基本要求,在实地最终选定点位,并做好相应得标记、B）利⽤旧点时,应对旧点得稳定性、可靠性与完好性进⾏检查,符合要求时⽅可利⽤。
C）点名以该点位所在地命名,⽆法区分时,可在点名后加注(⼀)、(⼆)、D）新旧点重合时,应沿⽤旧点名,⼀般不应更改。
E）选点⼯作完成后,应按规范要求得形式绘制GPS⽹选点图,可以⽤相机或⼿机拍照⽚。
提交得资料:①点之记②GPS⽹选点图1、3 埋⽯C、D、E及GPS点在满⾜标⽯稳定、易于长期保存得前提下,均可根据具体情况选⽤、提交得资料:标⽯建造得照⽚2.仪器得验检:2。
1 ⼀般视检GPＳ接收机及其天线得外观就是否良好,就是否有挤压摩擦造成得伤痕,仪器、天线等设备得型号就是否正确、各种零部件及附件、配件等就是否齐全完好,就是否与主体匹配。
导线测量外业工作的主要内容
一、导线测量外业工作主要内容
1、测量范围：
外业测量导线主要包括走线的起点坐标和终点坐标，连接变压器箱的坐标和其他的线路，以及导线的垂直高度、垂直角度、终端埋深等信息。
2、测量方法
外业测量时根据技术要求，采用建筑测量仪、激光仪表、GPS 定位系统、测距仪、俯视仪器等进行测量，采集测量数据，并入库加工后构成完整的测量报告。
3、数据采集与处理
测量数据采集和处理是外业测量的关键环节。
要求采集的外业数据必须准确、可靠，且能够满足测量报告中的数据要求，以满足客户的需求。
4、地勘设计
外业测量完成后，根据所采集的实际数据，采用CAD或GIS工具，完成测量报告，包括地勘图、变电站图、缆线支柱、线路示意图等。
5、现场标记
外业测量完成后，根据测量报告，现场完成标记。
对接入变压器箱的地方，将终点标记并现场编号，为铺设提供参考。
6、数据归档
完成外业测量后，将采集的数据和测量报告，归档存储，提供今后维护和保养铺设的参考。

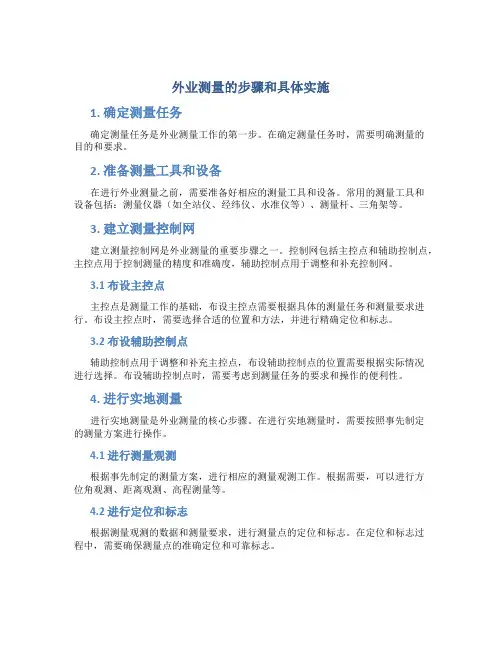

外业测量的步骤和具体实施1. 确定测量任务确定测量任务是外业测量工作的第一步。
在确定测量任务时，需要明确测量的目的和要求。
2. 准备测量工具和设备在进行外业测量之前，需要准备好相应的测量工具和设备。
常用的测量工具和设备包括：测量仪器（如全站仪、经纬仪、水准仪等）、测量杆、三角架等。
3. 建立测量控制网建立测量控制网是外业测量的重要步骤之一。
控制网包括主控点和辅助控制点，主控点用于控制测量的精度和准确度，辅助控制点用于调整和补充控制网。
3.1 布设主控点主控点是测量工作的基础，布设主控点需要根据具体的测量任务和测量要求进行。
布设主控点时，需要选择合适的位置和方法，并进行精确定位和标志。
3.2 布设辅助控制点辅助控制点用于调整和补充主控点，布设辅助控制点的位置需要根据实际情况进行选择。
布设辅助控制点时，需要考虑到测量任务的要求和操作的便利性。
4. 进行实地测量进行实地测量是外业测量的核心步骤。
在进行实地测量时，需要按照事先制定的测量方案进行操作。
4.1 进行测量观测根据事先制定的测量方案，进行相应的测量观测工作。
根据需要，可以进行方位角观测、距离观测、高程测量等。
4.2 进行定位和标志根据测量观测的数据和测量要求，进行测量点的定位和标志。
在定位和标志过程中，需要确保测量点的准确定位和可靠标志。
4.3 进行控制点的测量在进行实地测量时，还需要对控制点进行测量。
通过测量控制点，可以检查和校正测量数据，提高测量的精度和准确度。
5. 数据处理和成果输出在完成实地测量之后，需要进行数据处理和成果输出。
数据处理包括数据的整理、计算和分析，成果输出包括成果报告、图纸和文档等。
5.1 数据整理根据实地测量的数据和观测记录，进行数据整理工作。
数据整理包括数据的清理、筛选和格式化等。
5.2 数据计算和分析根据测量的数据和测量要求，进行数据计算和分析工作。
数据计算和分析可以包括坐标计算、平差处理、误差分析等。
5.3 成果报告和文档在完成数据处理之后，需要编写相应的成果报告和文档。
摄影测量外业测量和内业基本流程摄影测量是一种通过摄影机和其他测量设备来获取地面信息的测量技术。
它广泛应用于地理测绘、土地资源管理、地形分析和城市规划等领域。
摄影测量分为外业测量和内业处理两个阶段，下面将详细介绍它们的基本流程。
一、外业测量基本流程1. 准备工作在进行外业测量之前，需要进行准备工作。
需要选择合适的摄影测量设备，如航空相机、无人机或手持相机等。
需要确定测量区域范围，并进行控制点的布设。
控制点是提供地面坐标的点，用于后续的数据处理和校正。
2. 拍摄航空照片或航空视频摄影测量的核心就是通过拍摄航空照片或航空视频来获取地面信息。
在进行拍摄之前，需要规划好航线和相机设置。
航线的规划应考虑地形、测量要求和安全等因素。
相机设置包括曝光时间、焦距和像素大小等参数的选择。
3. 控制点测量在实际拍摄过程中，需要通过控制点对航空照片或航空视频进行校正。
控制点的测量可以使用全站仪、GPS仪器或其他测量设备来完成。
测量过程中需要确保控制点的精度和准确性。
4. 数据采集与处理完成航空照片或航空视频的拍摄后，需要将数据导入计算机进行处理。
处理过程包括图像的几何校正、图像的配准和三维测量等环节。
其中，几何校正是将航空照片或航空视频进行几何变换，使之符合实际地表的几何特征。
配准是将不同航线或不同时间拍摄的照片进行位置和方位的匹配，以建立全局的地理坐标系统。
三维测量是通过对航空照片或航空视频中的特征进行测量，获取地物的三维坐标。
5. 数据质量检查与验证在数据处理的过程中，需要进行数据质量检查和验证。
这包括对控制点精度的评估、图像配准的准确性检查以及地物三维坐标的误差分析等。
通过数据质量检查和验证，可以确保测量结果的可靠性和准确性。
二、内业处理基本流程1. 数据导入与管理在进行内业处理之前，需要将外业采集的数据导入计算机，并进行管理。
数据包括航空照片或航空视频、控制点坐标、地物三维坐标等。
通过数据管理，可以方便后续处理和查询。
一测绘基本概念测绘学研究的对象是地球整体及其表面和外层空间中的各种自然物体和人造物体的有关信息。
它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。
它既要研究测定地面点的几何位置、地球形状、地球重力场，以及地球表面自然形态和人工设施的几何形态；又要结合社会和自然信息的地理分布，研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。
二、测绘学的主要任务主要任务是测图和测设两大内容。
1、将地面上存在的各种地形、地物利用测量的方法确定具体位置并用规定的符号与一定比例绘制成图的各种，称为测图。
2 、将各种工程设计的点位用测量方法测设到实地。
称为测设（又称放样）。
三、测绘学的分科伴随着社会的进步，科学技术的发展，各方面对测量的要求不断变化和提高，测绘学的分科也越来越细，诸如以下学料：⑴大地测量学：研究和测定地球的形状、大小和地球重力场，以及测定特定地面上点的空间位置。
⑵工程测量学：研究工程建设和资源开发中，在规划、设计、施工和运营管理各个阶段进行的控制测量、地形测绘和施工放样、变形监测的理论、技术和方法的学科。
⑶地图制图学：研究用地图图形信息反映自然界和人类社会各种现象的空间分布、相互联系及其动态变化。
⑷海洋测绘：研究以海洋水体和海底为对象所进行的测量和海图编制理论、方法的学科。
测量学是一门理论性、实践性、应用性很强的学科，除了懂得理论知识外，还要很强的实践能力。
才能对测量有个全面的、系统的认识。
测量工作的主要任务是按照《工程测量规范》规定提供点位的空间信息，在工作中稍有不慎，发生错误，将造成很大损失，这是绝对不允许的。
因此在测量中要注意一下几个方面：养成认真细致的工作习惯，尽可能减少粗差；坚持按照规范作业的原则，以保持测量工作和成果的严肃性；树立和加强检核工作的责任感，以保证数据的正确性；测量工作都是外业工作，工作环境较差。
因而要有团结集体精神和吃苦耐劳的工作作风，以保证测量工作的顺利进行和成果的高质量。
四、地面点位的确定由于测量工作都是在地球表面上进行的。
所以在说明如何确定地面点位之前，先介绍有关地球形状和大小的知识。
由于地球表面上陆地仅占29%，而海洋却占71%，我们可以将地球总的形状看作一个被海水包围的球体。
设想由静止的海水面延伸进大陆和岛屿后包围整个地球的连续表面，称为水准面。
由于海水时高时低，因此水准面有无数个，其中与静止的平均海水面重合的闭合曲面叫大地水准面（是测量工作的基准面）。
它包围的地球形体称为大地体。
如图1所示图1 大地水准面和参考椭球面大地水准面虽然比地球的自然表面要规则很多，但是还是没有数学公式表示出来。
为了方便于测绘成果的计算，我们选择一个大小和形状与大地水准面极为接近又能用数学公式表示的几何形体，即椭球体。
我国1980年国家大地坐标系采用的是1975年国际椭球参数：长半轴a=6378140m 短半轴b=6356743m 扁率f=(a-b)/a=1:298.257。
所以在一般测量工作中，可把地球看作一个圆球，其半径为R=（a+a+b）/3 =6371km地面上任意一点的位置分为平面位置和空间位置，平面位置可用坐标（地理坐标、平面直角坐标）表示，空间位置是在平面位置的基础上再加上高程。
⑴地理坐标指用大地经度和大地纬度来表示地面点在球面上的位置，称为地理坐标。
⑵平面直角坐标在小的区域进行测量时，用经纬度表示点的平面位置不是很方便。
通过把局部椭球面看作一个水平面。
则点的平面位置就可以用该点在平面直角坐标系中的直角坐标（x,y）来表示。
以南北方向为X轴，向北为正，而以东西方向为Y轴，向东为正。
高程分为绝对高程（海拔高程）、相对高程两种。
⑴绝对高程：地面任意一点到大地水准面的铅垂距离。
简称高程。
如图2中的H⑵相对高程:点到任意水准面的距离。
用H’⑶地面上两点间高程差称为高差，用h表示，图2 高程和高差我国从1987年开始，采用青岛验潮站1952-1979年的周期平均海水面的平均值，作为新的平均海水面，并命名为“1985国家高程基准”。
起算的高程为72.260m.五、测量工作概述测绘的内容很多，应用领域也很广泛。
归纳起来有两大类，即地形图测绘和土木工程施工测量（简称测设）。
为了使测量工作有条不紊，保证测量成果的质量，实测时必须遵循一定的原则和规程、规范。
5.1、测量工作的原理测量工作应遵循两个原则：一是“由整体到局部，由控制到碎部”，二是“步步检核”。
第一项原则是对总体工作而言。
任何测绘工作都应先总体布置，然后再分阶段、分区、分期实施。
在实施过程中要先布设平面和高程控制网，确定控制点平面坐标和高程，建立全国、全测区的统一坐标系。
在此基础上再进行细部测绘和具体建（构）筑物的施工测量。
只有这样，才能保证全国各单位各部门的地形图具有统一的坐标系统和高程系统。
减少控制测量误差的积累，保证成果质量。
第二项原则是对具体工作而言。
对测绘工作的每一个过程、每一项成果都必须检核。
在保证前期工作无误条件下，方可进行后续工作，否则会造成后续工作的困难，甚至全部返工。
只有这样，才能保证测绘成果的可靠性。
5.2、地形图的测绘为了保证全国各地区测绘的地形图能有统一的坐标系，并能减少控制测量误差积累，国家测绘局在全国范围内建立了能覆盖全国的平面控制网和高程控制网。
在测绘地形图时，首先应在测区范围内布设测图控制网及测图用的图根控制点。
这些控制网应与国家控制网联测，使测区控制网与国家控制网的坐标系统一致。
图根控制点还应便于安置仪器进行测图。
如图3中，A、B、C、D为图根控制点，A、B点只能测山前的地形图，山后要用C、D点测量。
地物、地貌特征点也称为碎部点，地形图碎部测量中大多采用极坐标法，设地面上有三个点A、B、C其中A、B为已知点，现要测定C点的平面坐标和高程。
将仪器架在B 点，测定水平角P,量测BC的距离和高差，即可得到C点的平面位置和高程。
所以测角、量边、测高程是测量的基本工作。
图3 图根点的选取5.3、施工测量施工测量包括对建（构）筑物施工放样、建（构）筑物变形监测、工程竣工测量等。
施工测量的首要工作也是要做好控制点布测。
只有这样才能保证将设计的建（构）筑物位置正确地测设到地面上，作为施工的依据。
六、数据采集6.1、作业组织（1）外业数字测图一般以所测区域(测区)为单位统一组织作业和组织数据。
当测区较大或有条件时，可在测区内按自然带状地物(如街道线、河沿线等)为边界线构成分区界限，分成若干相对独立的分区。
（2）各分区之间在数据采集和处理时不应存在矛盾，避免造成数据重叠或漏测。
（3）当有地物跨越不同分区时，该地物应完整的在某一分区内采集完成。
6.2、准备工作（1) 每日施测前，应对控制点数据进行检校，并应对全站仪与电子手簿或电子平板的连接、测图软件或数据采集软件及其全部的通讯连接进行试运行检查，确保无误方可使用。
（2) 一般应在每日施测前、后记录有关的控制点坐标数据。
（3）各小组安排专人对仪器进行收发、充电等。
6.3、仪器设置及测站定向检查（1) 仪器对中偏差不大于5mm,（2）以较远一测站点(或其他控制点)标定方向(起始方向)，另一测站点(或其他控制点)作为检核，算得检核点平面位置误差不大于0.2*M*10-3(m)（M为测图比例尺分母）（3）检查另一测站点(或其他控制点)的高程，其较差不应大于1/6等高距。
（4）每站数据采集结束时应重新检测标定方向，检测结果如超出2), 3)两项所规定的限差，其检测前所测的碎部点成果须重新计算，并应检测不少于两个碎部点。
6.4、数据采集（1）点状要素(独立地物)能按比例表示时，应按实际形状采集，不能按比例表示时应精确测定其定位点或定线点。
有方向性的点状要素应先采集其定位点，再采集其方向点(线)。
（2）具有多种属性的线状要素(线状地物、面状地物公共边、线状地物与面状地物边界线的重合部分，只可采集一次，但应处理好多种属性之间的关系（3）线状地物采集时，应视其变化测定，适当增加地物点的密度，以保证曲线的准确拟合。
（4）碎部点采集与控制测量同时进行时，碎部点坐标应以经平差后的控制点坐标计算得到，当控制测量成果检核超限时，测量控制点应重测，且重新计算碎部点坐标。
6.5、要素内容的取舍地物地貌的各项要素的表示方法和取舍原则，除按GB/T 7929-1995有关规定执行外，还应遵守下列有关规定。
（1）各类建筑物、构筑物及主要附属设施数据均应采集。
房屋以墙为主，临时性建筑物可舍去。
对居民区可视测图比例尺大小或需要适当加以综合。
建筑物、构筑物轮廓凸凹在图上小于0.5 mm时，可予以综合。
（2）地上管线的转角点均应实测，管线直线部分的支架线杆和附属设施密集时，可适当取舍（3）水系及附属物，应按实际形状采集。
水渠应测记渠底高程，并标记渠深;堤、坝应测记顶部及坡脚高程;泉、井应测记泉的出水口及井台高程，并测记井台至水面深度。
（4）地貌一般以等高线表示，特征明显的地貌不能用等高线表示时，应以符号表示。
山顶、鞍部、凹地、山脊、谷底及倾斜变换处，应测记高程点。
（5）露岩、独立石、梯田坎应测记比高，斜坡、陡坎比高小于1/2基本等高距或在图上长度小于5 mm时可舍去。
当坡、坎较密时，可适当取舍。
（6）一年分几季种植不同作物的耕地，以夏季主要作物为准;地类界与线状地物重合时，按线状地物采集。
（7）居民地、机关、学校、山岭、河流等有名称的应标注名称。
6.6、数据读取数据采集时，水平角、垂直角读记至度盘最小分划，规标高量至厘米，测距读数读记至毫米，归零检查和垂直角指标差不大于1’。
七、地形图碎步测量要点7.1、外业地形测量1:500的地形图方法如下：（1）对于小于0.5M的一般地物可以合理取舍，四点房屋一般是打三个角点或是两点房屋长边和房宽，多点房屋打点就要看能不能画出来，打几个关键的房角再用刚尺量边长。
（2）对于陡坎形状变化的地方要打点，对于很直的陡坎要每隔15-20米打一点，而且要在打点的地方要量取坎高，太高的陡坎无法量取要在坎下打点高程。
（3）对于斜坡和陡坎相似，但是要在斜坡顶上和坡底各打上下两排点。
注意区分陡坎和斜坡，陡坎是坎上和坎下的图面投影宽度小于2MM（即实际1M），反之图面投影大于2MM的要画为斜坡。
（4）在平原地区地形较简单，但主要沟坎不可漏测，因地势较平坦高程点可以稀一些，，（5）在测山区地形时，但并不是点越多越好，在山脊处要在山脊线上打一点，要在山脊线的两边各打一点，对于无法确定山脊线位置的要多打几个点。
此外最重要的就是要记住要在坡度变化的线上，每隔10-20米打一点地形。
保证山谷线等地性线上有足够的点，这样画出的等高线才想且不变形。
同时还有注意以下几点：（1）在碎步测量支站时，有时站支的太远，定向要跑很远，为了避免这样，你可以一下支出两站，让两站较进，一个做摆站点，一个做定向点。
