图解高层住宅楼各施工工序内容及措施

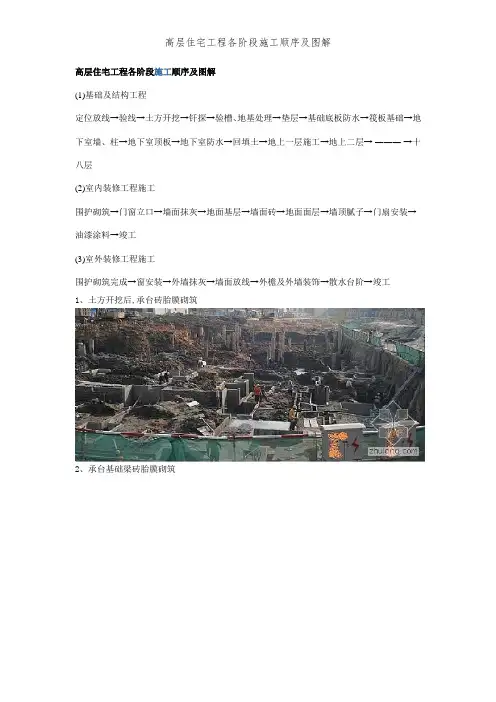

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补创作编号：GB8878185555334563BT9125XW创作者：凤呜大王* 25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、?钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、?管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、?止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

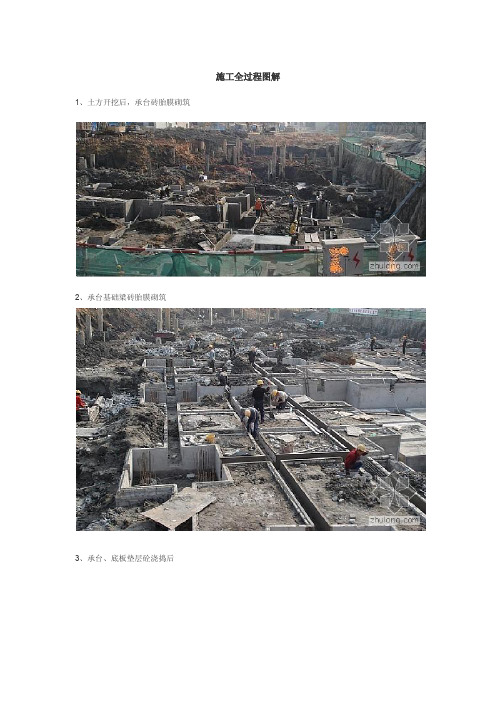

施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

14张图，施工工序穿插搞明白！
高层住宅从结构施工到精准交付，14张工序安排及穿插图，清晰明了！
N层结构层——钢筋绑扎、结构拉缝安装、模板拼装。

N-1层——拆模、层间止水、垃圾清理、螺杆洞封堵、外墙打磨修补。

N-2层——层间止水、结构内墙打磨修补、卫生间反坎施工、墙板放线、排水管安装、栏杆安装、铝合金窗框安装、外墙涂料施工（第一、二遍腻子）。

N-3层——墙板安装、铝合金窗玻璃安装、消防立管安装。

N-4层——墙板与结构交接处挂网、沉箱防水、天花装修第一遍腻子、地面水泥砂找平、户内给水管安装。

N-5层——墙板嵌缝修补、墙板线盒及线管安装、卫生间回填及
二次防水、天花吊顶、照明穿线、保温板安装。

N-6层——卫生间及电梯间墙砖、厨房地砖、客厅天花封板、入户门框、防火门框安装、消防栓安装、水电管井刮N型腻子。

N-7层——客厅、卫生间及电梯间地砖、厨房墙砖、门槛石安装、管井穿强弱电线管及给水管。

N-8层——窗台石安装、厨卫间天花吊顶及封板、门套基层安装、墙面第一遍腻子施工（第一、二遍腻子）。

N-9层——墙面、天花第二遍腻子、门贴脸及门套安装、入户门安装。

N-10层——墙面、天花打磨、喷底漆、上面漆；户内门安装。

N-11层——部品安装。

N-12层——木地板安装；水电、洁具、五金安装调试。

N-13层——开荒保洁。

高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、?钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、?管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、?止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

认识高层住宅楼各施工工序内容及措施工程由地下一层商铺，地上2栋33层标准层住宅成。

建筑面积：总计55253.72m2。

建筑总高均为109.5m。

该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。

抗震设防烈度为6度。

剪力墙抗震等级为三级（框架柱为四级）。

本工程为丙类建筑，结构安全等级为二级。

设计使用耐久年限为50年。

建筑耐火等级为一级。

屋面防水等级为Ⅱ级。

轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。

竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。

二、模板工程采用木模施工工艺。

模板进场后，首先对模板涂刷清机油，放置一周后使用。

使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。

配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。

楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

外墙上下层接缝处预留模板加固连接件，使其接缝严密。

内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。

步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。

梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。

钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。

高层住宅工程各阶段施工顺序及图解(1)基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层(2)室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工(3)室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就就是箍筋断开,止水钢板不断,然后箍筋采取焊接。

有的地方就就是止水钢板到柱边就断开,保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的就是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵,该处就是消防水池的地方,满墙壁都就是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。

高层住宅工程各阶段施工顺序及图解（1）基础及结构工程定位放线→验线→土方开挖→钎探→验槽、地基处理→垫层→基础底板防水→筏板基础→地下室墙、柱→地下室顶板→地下室防水→回填土→地上一层施工→地上二层→ ――― →十八层（2）室内装修工程施工围护砌筑→门窗立口→墙面抹灰→地面基层→墙面砖→地面面层→墙顶腻子→门扇安装→油漆涂料→竣工（3）室外装修工程施工围护砌筑完成→窗安装→外墙抹灰→墙面放线→外檐及外墙装饰→散水台阶→竣工1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

张图让你了解高层建筑施
工全过程
Last updated on the afternoon of January 3, 2021
1.放好筏板下垫层线
2灰土夯实后挖出集水坑及电梯3浇筑筏板下砼垫层中
4开始浇筑筏板及地梁下垫层5浇筑好筏板下砼垫层
6浇筑完成
7.浇筑好筏板下垫层1
8.筏板下粘贴第一遍
9.粘贴第二遍高分子复合防水卷材
10.绑扎筏板底筋
11.绑扎地梁1
12.绑扎地梁钢筋2
13.绑扎地梁钢筋3
14.地梁完成
15.筏板
16.后浇带止水
17.后浇带做法
18.钢丝拉网，止水钢板
19.钢筋工下料错误，致使平段长度过长，浪费了材料
20.开始搭设墙体脚手架
21.地梁及筏板模板支设完成，搭设脚手架
22.搭设脚手架完成
23.后浇带支设好之后
24.地梁浇筑完成，绑扎墙体钢筋
25.支设剪力墙和暗柱模板模板
26.地下室外墙柔性防水套管预埋
27.地下室24-38轴墙板拆模
28.地下室24-38轴拆模板
轴顶板支设完成
轴顶板线管暗敷设。
