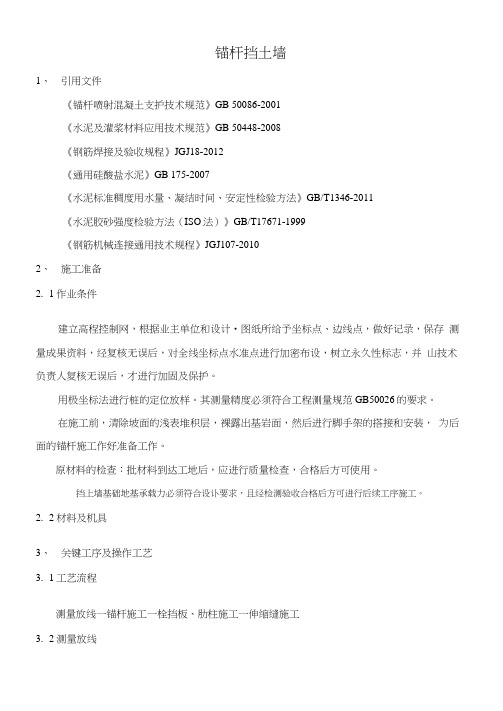

锚杆挡土墙1、引用文件《锚杆喷射混凝土支护技术规范》GB 50086-2001《水泥及灌浆材料应用技术规范》GB 50448-2008《钢筋焊接及验收规程》JGJ18-2012《通用硅酸盐水泥》GB 175-2007《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011《水泥胶砂强度检验方法（ISO法）》GB/T17671-1999《钢筋机械连接通用技术规程》JGJ107-20102、施工准备2.1作业条件建立高程控制网，根据业主单位和设计•图纸所给予坐标点、边线点，做好记录，保存测量成果资料，经复核无误后，对全线坐标点水准点进行加密布设，树立永久性标志，并山技术负责人复核无误后，才进行加固及保护。

用极坐标法进行桩的定位放样。

其测量精度必须符合工程测量规范GB50026的要求。

在施工前，清除坡面的浅表堆积层，裸露出基岩面，然后进行脚手架的搭接和安装，为后面的锚杆施工作好准备工作。

原材料的检查：批材料到达工地后，应进行质量检查，合格后方可使用。

挡上墙基础地基承载力必须符合设讣要求，且经检测验收合格后方可进行后续工序施工。

2.2材料及机具3、关键工序及操作工艺3.1工艺流程测量放线一锚杆施工一栓挡板、肋柱施工一伸缩缝施工3.2测量放线钻锚杆孔前，应根据设汁要求和已知坐标点位及水准点，使用全站仪、水准仪，准确测放出基础开挖边线及确定锚杆锚的点位，并做出标记。

3. 3锚杆施工3. 3. 1施工顺序一般高切坡开挖是山坡顶向下分层开挖施工，因此锚杆施工多山坡顶往下进行逆作法分段施工，每阶切坡高度要进行限制，一般设计是坡面高度大于8m的边坡，基岩按8m分阶放坡，两阶之间留有平台，平台宽2m,待上段施工结束之后才允许下段施工。

3. 3. 2搭设施工平台根据现场地形悄况，人工铺设平台基础，其基础要求平整牢固。

要有适当的宽度和步架高度，能满足工人操作、材料堆放和运输的需要。

具有稳定的结构和足够的承载力，能保证施工期间在可能出现的规定限值内的使用荷载作用下，不变形、倾斜、不摇晃。

(完整版)挡土墙施工安全技术交底范本1：一、前言1.1 目的挡土墙施工安全技术交底文档的目的是为了确保挡土墙施工过程中的安全性，减少事故发生的风险，保护工人的身体健康与生命安全。

1.2 适用范围本文档适用于挡土墙施工过程中的相关工作人员，包括工程师、技术员、工人等。

1.3 参考资料1) 挡土墙施工图纸2) 相关安全法律法规二、工作人员职责2.1 工程师2.1.1 对挡土墙施工过程进行安全监督和指导2.1.2 确保施工符合相关法律法规和设计要求2.1.3 提供必要的安全培训和指导2.2 技术员2.2.1 协助工程师进行挡土墙施工过程的安全监督和指导2.2.2 熟悉挡土墙施工过程中的安全要求和操作规程2.2.3 及时发现和处理施工中存在的安全隐患2.3 工人2.3.1 遵守工作规程和操作规程2.3.2 熟悉挡土墙施工过程相关的安全要求和操作规程2.3.3 在施工过程中保持良好的个人防护状态三、施工准备工作3.1 安全会议3.1.1 施工前进行安全会议，明确施工要求和安全措施3.1.2 安排专人记录会议内容和参会人员名单3.2 施工现场准备3.2.1 清理施工现场，确保通道畅通3.2.2 配备必要的施工工具和设备3.2.3 确保施工现场安全，例如设置警示标识和警戒线等四、施工过程安全控制4.1 土方开挖4.1.1 执行合理的开挖计划，确保开挖坡度合适4.1.2 挖土时注意坡脚稳定，防止局部塌方4.2 土方压实4.2.1 使用合适的土方压实设备，确保压实均匀4.2.2 对土方压实进行监测，防止过度压实导致墙体变形4.3 挡土墙结构施工4.3.1 按照设计要求进行挡土墙结构施工4.3.2 层层验收，确保施工质量符合要求五、施工安全事故处理5.1 发生安全事故时，立即停工5.2 对伤员进行紧急救治5.3 向相关部门报告，并按照相关法律法规进行处理和调查六、附件1. 相关挡土墙施工图纸2. 安全会议记录七、法律名词及注释1. 安全生产法：指保护劳动者安全和生命健康的法律法规2. 建筑施工安全技术规范：指挡土墙施工过程中的相关安全标准和要求3. 挡土墙设计规范：指挡土墙设计过程中的相关标准和要求---范本2：一、前言1.1 目的本文档旨在对挡土墙施工安全技术交底进行全面而详细的阐述，确保施工过程中的安全性，预防事故的发生。

挡土桩（墙）施工作业指导书锦屏8·30地灾治理工程Ⅰ标项目部2019年10月26日目录1、编制目的 (1)2、编制依据 (1)3、挡土墙施工一般要求 (1)4、重力式挡土墙 (2)4.1、概述 (2)4.2、施工工艺 (2)4.3、材料要求 (3)4.4、挡墙基础 (5)4.5、墙身砌筑 (7)4.5.1、浆砌砌体砌筑 (7)4.5.2、现浇混凝土挡土墙 (11)4.6、沉降缝、伸缩缝 (13)4.7、排水设施及防水层施工 (13)4.8、墙背回填 (14)4.8.1、填料 (14)4.8.2、填筑、压实 (14)4.8.3、压实度检查 (14)5、桩板式挡土墙 (15)5.1、概述 (15)5.2、施工工艺 (15)5.3、材料要求 (16)5.4、桩板式挡土墙施工 (17)5.4.1、一般要求 (17)5.4.2、施工准备 (17)5.4.3、桩身开挖、护壁及排水 (18)5.4.4、护壁 (18)5.4.5、桩身钢筋石笼制安 (18)5.4.6、桩身混凝土浇筑 (19)5.4.7、桩基检测 (19)5.4.8、坍孔预防措施 (19)5.4.9、挡土板施工 (19)5.4.10、桩板墙后回填 (20)5.5、质量控制及检验标准 (20)5.5.1、质量控制 (20)5.5.2、检验标准 (21)6、薄壁式挡土墙 (22)6.1、概述 (22)6.2、一般要求 (22)6.3、施工工艺及流程 (23)6.4、挡墙施工 (24)6.5、质量检验标准 (24)1、编制目的挡土桩（墙）是工程中不可轻视的一项工程，在工程中扮演重要角色，为进一步规范挡土桩（墙）施工作业要求、工艺流程，保障挡土桩（墙）施工质量和安全，特此根据锦屏“8.30”地质灾害治理工程Ⅰ标施工实例及以往施工经验，针对重力式挡土墙、桩板式挡土墙及薄壁式挡土墙三种形式挡土墙施工，编制该作业指导书。

2、编制依据《雅砻江锦屏一级水电站“8.30”地质灾害治理工程施工图设计文件》；《钢筋混凝土施工及验收规范》(JBl0—89)；《砼结构工程施工及验收规范》(GB502 04)；《建筑边坡支护技术规范》(DB50／501 8—2019)；《砌体结构工程施工质量验收规范》(GB 50203-2019 )；《混凝土结构工程施工及验收规范》（GB50204—92）；《公路边坡加固技术指南》；《公路工程质量检验评定标准》JTJ 071-98；《地基与基础工程施工及验收规范》（GBJ202—83）。

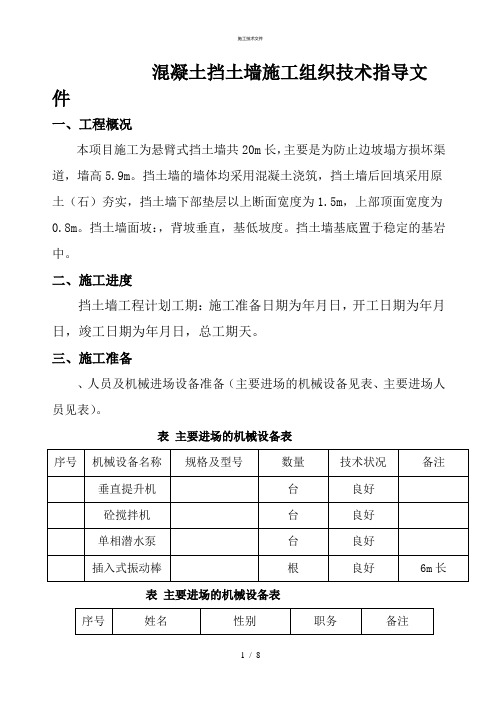

混凝土挡土墙施工组织技术指导文件一、工程概况本项目施工为悬臂式挡土墙共20m长，主要是为防止边坡塌方损坏渠道，墙高5.9m。

挡土墙的墙体均采用混凝土浇筑，挡土墙后回填采用原土（石）夯实，挡土墙下部垫层以上断面宽度为1.5m，上部顶面宽度为0.8m。

挡土墙面坡：，背坡垂直，基低坡度。

挡土墙基底置于稳定的基岩中。
