管道壁厚计算表

根据GB/T20801.3-2006《压力管道规范-工业管道 》第3部分：设计和计算
直管的内压设计
直管的内压设计
t——计算厚度
直管的内压设计
当t＜D/6时。

直管的计算厚度t按下列公式

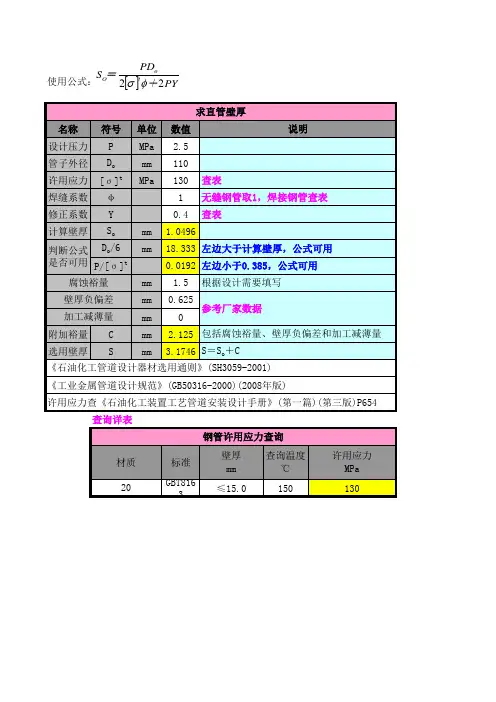

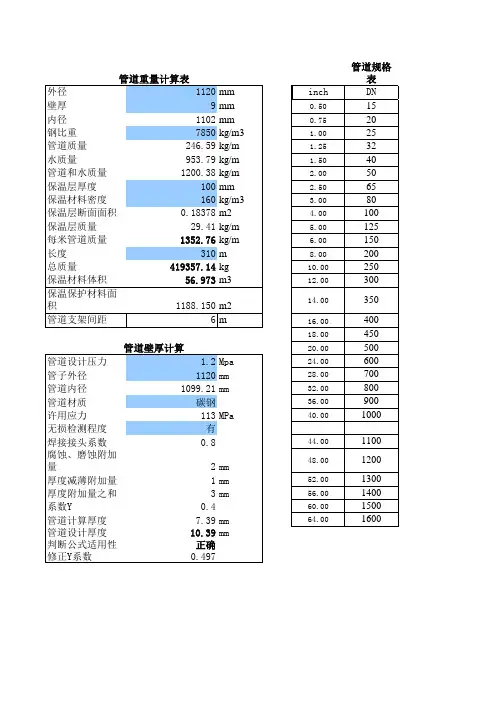

计算厚度表格：使用填写P、D、S、φ、Y
P设计压力（MPa）D管道外径（mm）S{[δ]t(MPa)}φY计算厚度t（mm) 421913710.4 3.16017316
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0! GB/T8163的20#钢的-19--100℃度下的许用应力为137MPa
焊接系数：1或0.85
材料壁厚的最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

C1:材料厚度负偏差：
C:设计的腐蚀余量 一年腐蚀余量约0.1 不小于1mm (1.5-3mm )
不锈钢无腐蚀余量
最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

最终选取厚度不能低于GB50028-2006规定的管道最小厚度。

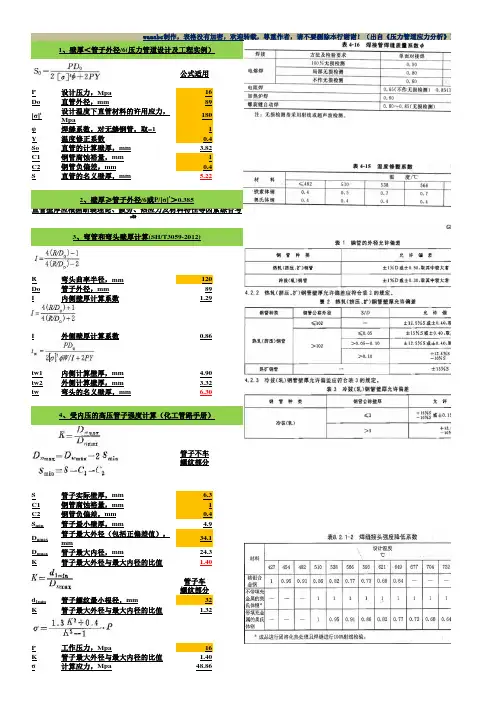

最新公称压力（MPa）管道壁厚对照表(2019年)最新公称压力（MPa)管道壁厚对照表（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。

（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059—2001《石油化工管道设计器材选用通则》确定：当S0〈 Do /6时，直管的计算壁厚为：S0 = P D0/(2［σ］tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径，mm; [σ］t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量, mm；Y――温度修正系数, 按下表选取.温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch”表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000，并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36。

19壁厚等级:Sch5s、Sch10s、Sch40s、S2)以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级；表示英制管壁厚系列:Sch.20--—-全称:Schedule 20Sch.10s——带s的系列为不锈钢专用，碳钢不用。

举个例子：2” sch.10s 表示2”接管的壁厚为2.9mm，材质为不锈钢；2" sch。

40 表示2”接管的壁厚为4.0mm.3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a。

标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示.对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。

依据《给水排水制图标准》（GB/T50106-2001）第节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de,HDPE管标注为De。

1.总则本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2.引用标准GB8163输送液体用无缝钢管GB9948石油裂化用无缝钢管GB6479化肥设备用高压无缝钢管GB5130高压锅炉用无缝钢管GB/T14976流体输送用不锈钢无缝钢管GB/T3091低压流体输送用镀锌焊接钢管GB/T3092低压流体输送用焊接钢管GB/T14980低压流体输送用大直径电焊钢管SY/T5037普通流体输送管道用螺旋埋弧焊钢管SH3405石油化工企业钢管尺寸系列GB3274普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654压力容器用碳素钢和低合金钢厚钢板GB3531低温压力容器用低合金厚钢板技术条件GB5681压力容器用热轧钢带GB711优质碳结构钢热轧厚钢板和宽钢带GB713锅炉用碳素钢和低合金钢板GB3280不锈钢冷轧钢板GB/T4237不锈钢热轧钢板GB4238耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3.一般规定中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。

〔一〕无缝碳钢管壁厚 m m(二)无缝不锈钢管壁厚 mm〔三〕焊接钢管壁厚 mm内压金属直管的壁厚根据SH 3059-2001"石油化工管道设计器材选用通则"确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为：S = S0 + C式中S0―― 直管的计算壁厚，mm；P――设计压力，MPa；D0――直管外径，mm；[σ]t―― 设计温度下直管材料的许用应力，MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚，mm；C―― 直管壁厚的附加裕量，mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1〕是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2〕以钢管壁厚尺寸表示中国、ISO、日本局部钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2〞接收的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2〞接收的壁厚为4.0mm。

3〕是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以*S表示c.特厚管，以**S表示。

对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于*S。
