如何测试EPSON 主板上的F1,F2是否正常

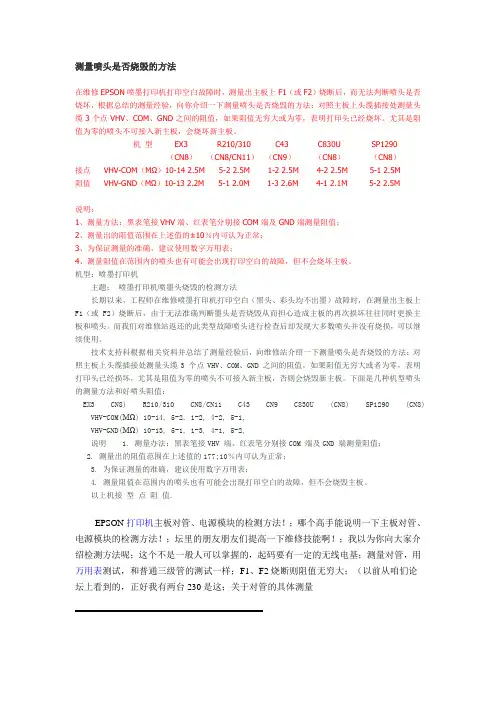

测量喷头是否烧毁的方法在维修EPSON喷墨打印机打印空白故障时，测量出主板上F1（或F2）烧断后，而无法判断喷头是否烧坏，根据总结的测量经验，向你介绍一下测量喷头是否烧毁的方法：对照主板上头缆插接处测量头缆3个点VHV、COM、GND之间的阻值，如果阻值无穷大或为零，表明打印头已经烧坏。

尤其是阻值为零的喷头不可接入新主板，会烧坏新主板。

机型 EX3 R210/310 C43 C830U SP1290（CN8）（CN8/CN11）（CN9）（CN8）（CN8）接点VHV-COM（MΩ）10-14 2.5M 5-2 2.5M 1-2 2.5M 4-2 2.5M 5-1 2.5M阻值VHV-GND（MΩ）10-13 2.2M 5-1 2.0M 1-3 2.6M 4-1 2.1M 5-2 2.5M说明：1、测量方法：黑表笔接VHV端、红表笔分别接COM端及GND端测量阻值；2、测量出的阻值范围在上述值的±10％内可认为正常；3、为保证测量的准确，建议使用数字万用表；4、测量阻值在范围内的喷头也有可能会出现打印空白的故障，但不会烧坏主板。

机型：喷墨打印机主题：喷墨打印机喷墨头烧毁的检测方法长期以来，工程师在维修喷墨打印机打印空白（黑头、彩头均不出墨）故障时，在测量出主板上F1（或F2）烧断后，由于无法准确判断墨头是否烧毁从而担心造成主板的再次损坏往往同时更换主板和喷头。

而我们对维修站返还的此类型故障喷头进行检查后却发现大多数喷头并没有烧损，可以继续使用。

技术支持科根据相关资料并总结了测量经验后，向维修站介绍一下测量喷头是否烧毁的方法：对照主板上头缆插接处测量头缆3 个点VHV、COM、GND 之间的阻值，如果阻值无穷大或者为零，表明打印头已经损坏，尤其是阻值为零的喷头不可接入新主板，否则会烧毁新主板。

下面是几种机型喷头的测量方法和好喷头阻值：EX3 CN8) R210/310 CN8/CN11 C43 CN9 C830U (CN8) SP1290 (CN8) VHV-COM(ΜΩ) 10-14, 5-2, 1-2, 4-2, 5-1,VHV-GND(ΜΩ) 10-13, 5-1, 1-3, 4-1, 5-2,说明 1. 测量办法：黑表笔接VHV 端、红表笔分别接COM 端及GND 端测量阻值；2. 测量出的阻值范围在上述值的177;10％内可认为正常；3. 为保证测量的准确，建议使用数字万用表；4. 测量阻值在范围内的喷头也有可能会出现打印空白的故障，但不会烧毁主板。

F1/F2万用表测量时,通的接近零阻值就是好的,断的或很大阻值就是坏的!而且焊接时,速度要快,因为时间一久,温度过高,也会导致F1/F2被烧坏!爱普生R230自检：删除键+电源键，先松开电源键、后再松开删除键。

清洗：连按墨水键三秒EPSON带IC芯片的墨盒充值新招EPSON带IC芯片的墨盒充值新招（不用解码器）以EPSON 680打印机为例，使用软件SSC Service Utility，可以不用取出打印机墨盒，就能实现对IC芯片的值为满值，具体步骤如下：1.确认打印驱动已安装，并和计算机连机正常.2.打开SSC Service Utility，在主窗口中选Configuration,在Installed Printers中选EPSON STYLUS COLOR 680，在Printer model选Epson Stylus Color 680/777,然后点右上角关闭。

软件继续运行，见任务栏右下角。

爱普生喷墨机手动清零法保护器计数器即是废墨计数器，它记录了打印机清洁过程中汇集到废墨收集器里废墨的量。

随着时间的推移，废黑将会满溢，打印机锁死不能打印。

要恢复打印机正常打印功能必须更换废墨垫，将保护器计数器清零。

清零通用步骤如下：1）关掉电源； 2）替换废墨垫； 3）根据不同的机型实施相应复位程式； 4）关掉电源。

以下是二十五种爱普生老款喷墨机保护器计数器复位程式，请参阅：EPSON Stylus Color 按ALT+FONT+LOAD+PAUSE组合键不松手，按电源键。

释放所有按键。

EPSON Stylus Color 300 按加载/弹出和清洁键不松手，按住电源键直到墨尽灯和纸尽灯闪烁。

释放所有按键。

在2到3秒内再次按下加载/弹出和清洁键。

EPSON Stylus Color 400 600 按加载/弹出和清洁键不松手，按住电源键直到墨尽灯和纸尽灯闪烁。

释放所有按键。

在2到3秒内按下和释放加载/弹出键。

判断主板故障的方法有些时候我们的电脑出现异常了，我们怎么判断是不是主板的故障呢?下面就由店铺来为你们简单的介绍判断主板故障的方法吧!判断主板故障的方法：1.当拿过一个主板后，我们首先会插上一个诊断卡，开机查看主板的工作状态，如果主板通电，诊断卡电源指示灯亮说明主板电源电路没问题，再触发一下复位胶针如果诊断卡复位指示灯闪烁，说明复位电路没问题，以上两点如反之则说明主板有短路现象。

一款正准备对主板进行检测的PCI接口的主板诊断卡2.主板通电后诊断卡代码不走动显示为00或FF侧说明主板CPU没有工作，接下来我们要切断电源摘除CPU风扇换一个好的CPU，用手按住CPU(手指与CPU之间最好用隔热的东西隔开以免烫伤)稍加力气按住开通电源，如果诊断开还是没反应且主板依旧没工作，则排出CPU底座开焊，接下来我们要确定的是CPU电路有没有故障。

首先我们应当知道这块主板的CPU供电电路的走势，一般情况下CPU供电电路都布局合理都在CPU周围不会在别的位置，因此我们还要知道CPU是红5V供电然后用黑表笔接电源红5V接口，红表笔接CPU辅助电源四角接口(万用表调制蜂鸣当即可)此时万用表就会发出短叫声说明此处电路没问题。

然后再把黑表笔放在CPU辅助接口针脚上，红表笔放在CPU旁边的U芯片上滑动如果有短叫声立刻停住，此时芯片上的脚针是CPU5V供电针(这个U芯片为电源管理芯片)接下来在侧CPU旁边的两对场效应管(效应管不可能两次短接用万用表测。

如发现三个引脚都互相通电侧说明效应管被击穿或损坏更换即可)接下来再测CPU插座里的几个电容电阻如通电说明CPU供电电路没问题，CPU电路经常损坏的有(两对效应管，电源管理芯片，电容)。

3.主板总体检测，插上诊断卡，先加CPU，再加内存，再加独立显卡，显示代码从OO或FF开始，一次01，C1，24，25，26等开机启动。

附加判断主板故障的方法：1、与主板驱动有关主板驱动丢失、破损、重复安装会引起操作系统引导失败或造成操作系统工作不稳的故障，可依次打开“控制面板--系统--设备管理器”检查一下“系统设备”中的项目是否有黄色惊叹号或问号。

如何在电脑维修技术中识别硬件故障电脑硬件故障是常见的问题，它们可能导致电脑不能正常工作，给用户带来不便。

因此，能够准确识别硬件故障是每个电脑维修技术人员必备的技能。

本文将介绍一些在电脑维修技术中识别硬件故障的方法和技巧。

一、观察和听觉检查当电脑出现故障时，我们首先可以通过观察和听觉检查来初步判断问题的可能来源。

例如，当你启动电脑时能否听到正常的启动声音？风扇是否运转正常？屏幕是否显示信息？灯光是否亮起？这些观察和听觉检查能够帮助我们初步判断故障是否与硬件有关。

二、硬件检查工具除了观察和听觉检查外，我们还可以使用一些专用的硬件检查工具，帮助诊断和定位硬件故障。

例如，我们可以使用独立的硬件故障检测卡、多媒体耳机、数据线电阻测试器等工具。

这些工具能够帮助我们测试和判断各个硬件设备的工作状态，进而帮助我们准确识别硬件故障。

三、操作系统诊断工具在电脑维修技术中，我们还可以使用操作系统诊断工具来帮助我们定位硬件问题。

常见的操作系统诊断工具包括Windows的设备管理器和任务管理器，以及Linux的适配器和磁盘工具等。

通过这些工具，我们可以检查硬件设备的驱动程序安装情况、查看硬件资源使用情况，从而帮助我们判断硬件设备是否正常工作。

四、替换和排除法当我们无法通过以上方法准确识别硬件故障时，可以采用替换和排除法。

例如，我们可以将一个可工作的硬件设备替换进故障的电脑，观察是否问题得到解决。

如果问题得到解决，那么说明故障出在替换出来的硬件设备上；如果问题依然存在，那么就要继续排除其他可能原因。

通过反复替换和排除法，最终可以准确识别硬件故障。

五、参考技术文档和在线社区在电脑维修技术中，我们还可以参考各种技术文档和在线社区来获取帮助。

例如，硬件设备的制造商通常会提供官方的技术文档和在线支持，我们可以根据问题的描述和硬件型号在官方网站上查找相关的解决方案。

此外，互联网上也有许多电脑技术社区，我们可以在这些社区中与其他电脑维修技术人员交流，获取他们的经验和建议。
