科力达KOLIDA KTS-442RLC 全站仪操作步骤培训讲学

科力达全站仪说明书科力达全站仪说明书一、产品概述科力达全站仪是一种高精度的测量仪器，广泛应用于建筑、土地测量、道路施工和工业测量等领域。

该仪器具有高精度、高速度、高稳定性等特点，能够快速准确地进行测量和数据处理。

二、产品结构科力达全站仪由以下几个部分组成：1. 主机：主要包括显示屏、键盘、内存卡插槽等部分。

2. 望远镜：主要用于观察目标点和进行测量。

3. 三角架：用于支撑主机和望远镜。

4. 测杆：用于确定目标点的位置。

5. 电池：为主机提供电源。

三、使用方法1. 安装三角架：将三角架展开并将其腿伸直，然后将其固定在地面上。

注意要使三角架水平放置以保证测量的准确性。

2. 安装主机和望远镜：将主机安装在三角架上，并通过调节螺旋钮使其水平放置。

然后安装望远镜并将其调整到适当的高度和方向。

3. 连接测杆：将测杆插入目标点，并通过观察望远镜中的交叉线确定其位置。

然后通过调节三角架上的螺旋钮使测杆垂直于地面。

4. 进行测量：通过在主机上输入相应的参数，可以进行各种类型的测量。

在进行测量时，需要保持稳定并避免外界干扰。

5. 数据处理：科力达全站仪可以将测量数据存储在内存卡中，并可以通过计算机软件进行处理和分析。

四、注意事项1. 使用前请仔细阅读本说明书，并按照说明操作。

2. 在使用过程中，请保持设备干燥、清洁和防尘。

3. 在进行测量时，请避免强烈的阳光直射和强风天气。

4. 请勿将设备暴露在高温或低温环境下，以免影响其性能和寿命。

5. 请勿将设备撞击或摔落，以免造成损坏或影响其精度。

6. 请勿对设备进行拆卸或维修，以免影响其性能和安全性。

五、维护保养1. 定期清洁设备并进行润滑，以保证其正常运转。

2. 定期校准设备，并进行必要的维修和更换部件。

3. 在长时间不使用时，请将设备存放在干燥、通风、防尘的环境中，并定期进行充电。

4. 请勿长时间存放电池，以免影响其寿命。

六、故障排除1. 若出现测量误差较大的情况，请检查设备是否水平放置，目标点是否垂直于地面，以及是否受到外界干扰等因素。

全站仪使用简易说明
1、开机；
2、按FNC键换页进入第二页，如图1；
3、按F2 进入坐标菜单，如图2；
4、选择进入设置测站，输入架设仪器位置的已知坐标数据
（X，Y，H），并输入相应的仪器高、目标棱镜高数据，
按F4确定；
5、选择进入设置后视，再选择坐标定后视，输入架设对中
杆位置的已知坐标数据（X，Y），按F4确定，进入界面
如图3；
6、通过仪器望远镜镜头对准对中杆后，按F4 确定；
7、将镜头里十字丝对准棱镜，选择1、测量，测量出来
的结果跟后视点的坐标数据进行比较核对，若误差在允许
范围内，即可开始坐标测量了；
8、放样测量，返回到图1界面，按F3进入放样测量程序，
如图4；
9、选择进入2、放样输入需要放样点的坐标数据（X，Y），
按F4确定后进入放样操作界面，按F3 换一种显示方式，如图5；
10、水平转动仪器，使界面第一行显示的角度值≤±2″时锁定仪器水平角，指挥跑杆的人把棱镜拿到镜头视线内，反复按F4 平距测量，当第二行数值接近0m时，对中杆所在位置就是需要放样点的位置了！。

科力达KTS442R/RL全站仪（操作说明书）产品型号：KTS442R/RL所在地：江苏南京鼓楼区产品描述：科力达全站仪KTS４４２R防爆全站仪|KTS４４２L防爆全站仪：南京君灿仪器设备有限公司现货销售科力达全站仪KTS442L，KTS442R，KTS442RLC，与此类型类似功能的全站仪还有其它国产品牌型号，如三鼎STS752R，STS782R，南方集团最优品牌NTS352R，NTS362R 全站仪，欧波功能相近的型号是 FTS812N，FTS632NM。

这些的型号的仪器有的是绝对编码，有的没有这个功能。

但都是国内用户使用的比较多的品牌和型号。

下面笔者对 KTS442R科力达全站仪的技术参数做点小小的总结！在广大客户的强烈要求下，科力达全站仪增加 KTS440防爆全站仪系列，以使其卓越的性能为煤矿测量献力。

KTS440系列全站仪可谓是科力达全站仪里的明星，已经被广泛运用于建筑工程、隧桥施工、电站建设、高速路铺设等众多测绘领域，奥运“鸟巢”、重庆地铁等重大工程建设都有它的忙碌身影。

科力达防爆全站仪由国家矿用产品安全标志中心、国家安全生产中心、国家安全检验中心颁发矿用产品安全标志证书、矿用合格证、检验合格证。

可以在国家矿用产品安全标志中心网站查询!科力达防爆全站仪KTS-442绝对编码全站仪以绝对不贵的价格、卓而不凡的品质，带给你绝对超值的测量体验。

高速CPU、10万组数据存储、28个按键、高精度、长测程，功能强大，极易上手，五分钟内学会全部操作，所到之处，好评如潮。

用于煤矿井下施工、测量等，确保安全.KTS-440系列性能特点：测角原理：绝对编码盘测角，一块盘，采用CCD作为接收器，更简单，更稳定，好维修，无需初始化防水防尘：卓越防水功能，斜风细雨不须归。

采用防水橡胶圈结构防水，防尘功能，可在煤矿等粉尘环境下使用。

测尺：精测1秒，跟踪0.5秒测距原理：红外激光管，发射角小，准直性好，点发射面接收，接收存放面积大高速CPU：可进行双精度运算，可以输入11位坐标傎。

科力达全站仪使用方法
以下是我对科利达全站仪放样的一些使用心得忘能帮助到你们使用：
1、开机对中调平就不用说了，调平之后，先按F1下面那键找到菜单
2、进入菜单后选择坐标测量。

3、坐标测量里面有3个选项第一个测量第二个设置测站第三个设置后视
4、先按下设置测站输入X Y Z以及仪器高棱镜高度输入好后点F4确定。

5、选择设置后视，进入选择后视后会出现，角度定后视、坐标定后视，选择坐标定后视，然后输入X Y Z以及仪器高棱镜高度输入好后点F4确定。

确定过后屏幕会出现是否对准后视，这里就要对准后视了，对准后选择F4是。

6、点了F4后会弹到主页面也就是测量设置测站设置后视，选择到测量，点确定键然后仪器屏幕会出现后视点的X Y Z现在就看2个坐标误差多少。

7、如2个坐标误差范围能接受退出到主菜单上选着菜单然后进入菜单有个放样点确定然后会输入个X Y把你放样的X Y输入进去点F4键确定会弹出一个屏幕然后点F3最上面个为角度第二个为距离，先把角度搬仪器搬到0°0′0″叫跑杆人
员跑到仪器十字丝位置，点F4平距然后测出距离负数为向后退正数则为往仪器方向走。

8、如这点放完后按退出键选择放样输入X Y坐标即可放下一个点。

希望能帮助到大家谢谢请给好评。

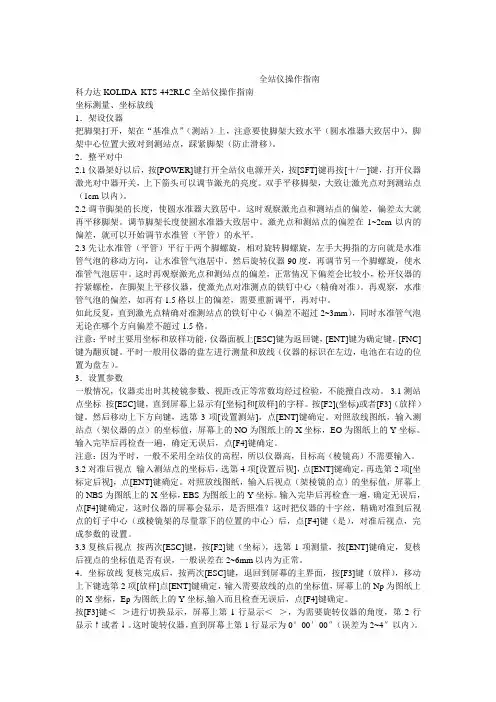

全站仪操作指南科力达KOLIDA KTS-442RLC 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2．整平对中2.1 仪器架好以后，按[POWER]键打开全站仪电源开关，按[SFT]键再按[＋/－]键，打开仪器激光对中器开关，上下箭头可以调节激光的亮度。

双手平移脚架，大致让激光点对到测站点（1cm以内）。

2.2 调节脚架的长度，使圆水准器大致居中。

这时观察激光点和测站点的偏差，偏差太大就再平移脚架。

调节脚架长度使圆水准器大致居中。

激光点和测站点的偏差在1~2cm以内的偏差，就可以开始调节水准管（平管）的水平。

2.3 先让水准管（平管）平行于两个脚螺旋，相对旋转脚螺旋，左手大拇指的方向就是水准管气泡的移动方向，让水准管气泡居中。

然后旋转仪器90度，再调节另一个脚螺旋，使水准管气泡居中。

这时再观察激光点和测站点的偏差，正常情况下偏差会比较小，松开仪器的拧紧螺栓，在脚架上平移仪器，使激光点对准测点的铁钉中心（精确对准）。

再观察，水准管气泡的偏差，如再有1.5格以上的偏差，需要重新调平，再对中。

如此反复，直到激光点精确对准测站点的铁钉中心（偏差不超过2~3mm），同时水准管气泡无论在哪个方向偏差不超过1.5格。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。

3．设置参数一般情况，仪器卖出时其棱镜参数、视距改正等常数均经过检验，不能擅自改动。

3.1 测站点坐标按[ESC]键，直到屏幕上显示有[坐标]和[放样]的字样。

按[F2](坐标)或者[F3]（放样）键。

然后移动上下方向键，选第3项[设置测站]，点[ENT]键确定。

对照放线图纸，输入测站点（架仪器的点）的坐标值，屏幕上的NO为图纸上的X坐标，EO为图纸上的Y坐标。

目录前言 (1)一、特点 (1)二、注意事项 (2)三、仪器各部件名称 (3)四、键功能 (5)五、字符输入 (7)六、显示符号 (8)七、模式结构 (8)第一部分测量前的准备 (12)1、仪器开箱和存放 (12)2、安置仪器 (12)3、电池的装卸、信息和充电 (14)4、反射棱镜 (15)5、基座的装卸 (16)6、望远镜目镜调整和目标照准 (16)7、开/关机和测量前的准备 (17)7.1 开/关机 (17)7.2 设置垂直角的倾斜改正 (17)7.3 背景灯照明 (19)7.4 设置仪器参数选择项 (19)7.5 仪器常数设置 (21)7.6 对比度调节 (22)7.7 设置日期和时间 (23)7.8 说明 (24)第二部分基本测量 (26)8、角度测量 (26)8.1 两点间水平角的测量(水平方向置零) (26)8.1.1 实例：两点间水平角的测量 (27)8.2 将水平方向设置成所需方向值 (28)8.2.1 利用置角功能设置所需方向值 (28)8.2.2 利用锁角功能设置所需方向值 (28)8.3 水平角显示选择(左角/右角) (29)8.4 水平角复测 (30)销售 售后：158********8.5 ％坡度 (31)19、距离测量 (32)9.1 距离测量设置 (32)9.2 返回信号检测 (34)9.3 距离和角度测量 (35)9.4 最新测量数据调阅 (36)9.5 向计算机输出距离测量数据 (37)10、坐标测量 (38)10.1 测站数据输入 (38)10.1.1 读取预先存入的坐标数据 (40)10.2 方位角设置 (41)10.3 坐标测量 (42)第三部分高级测量 (45)11、放样测量 (45)11.1 距离放样测量 (45)11.2 悬高放样测量 (48)11.3 坐标放样测量 (50)11.4 测距参数设置 (52)12、偏心测量 (53)12.1 单距偏心测量 (54)12.2 角度偏心测量 (56)12.3 双距偏心测量 (58)13、对边测量 (60)13.1 多点间距离测量 (61)13.2 两点间的坡度 (62)13.3 改变起始点 (62)14、悬高测量 (63)15、后方交会测量 (65)15.1重新观测 (67)15.2增加已知点 (68)第四部分数据记录 (70)16、存储模式下的数据记录 (70)16.1 选取工作文件 (71)16.1.1更改工作文件名称 (71)16.2 删除工作文件 (72)销售 售后：158********16.3 输入坐标数据 (73)216.3.1由键盘输入坐标数据 (73)16.3.2由外部设备输入坐标数据 (74)16.4 删除坐标数据 (75)16.4.1删除全部坐标数据 (75)16.4.2删除指定的坐标数据 (75)16.4.3用查找删除指定坐标数据 (76)16.5 调阅坐标数据 (77)16.6 输入特征码 (78)16.7 删除特征码 (79)16.8 调阅特征码 (80)16.9 向计算机输出工作文件数据 (80)17、记录模式下的数据记录 (81)17.1 记录距离测量数据 (81)17.2 记录角度测量数据 (83)17.3 记录坐标测量数据 (84)17.4 记录测站数据 (86)17.5 记录注释数据 (88)17.6 调阅工作文件数据 (88)第五部分仪器选择项的选取 (90)18、键功能配置 (90)18.1 键功能分配与寄存 (91)18.1.1 键功能分配 (92)18.1.2 键功能寄存 (94)18.2 键功能恢复 (95)19、仪器参数设置 (95)19.1 改变仪器参数 (96)19.2 参数与数据初始化 (99)第六部分检验与校正 (101)20.1 管水准器 (101)20.2 圆水准器 (101)20.3 望远镜分划板 (102)20.4 视准轴与横轴的垂直度(2C) (103)20.5 竖盘指标零点自动补偿 (103)20.6 竖盘指标差(i角)和竖盘指标零点设置 (104)20.7 光学对中器 (105)20.8 仪器常数( K) (106)销售 售后：158********20.9 视准轴与发射电光轴的平行度 (107)320.10基座脚螺旋 (107)20.11反射棱镜有关组合件 (108)21、技术指标 (109)22、错误信息代码表 (111)23、附件 (112)附录双向数据通讯 (113)1.1 输出指令 (113)1.2 输入指令 (120)1.3 设置指令 (122)厂家保留对技术及产品规格进行修改的权利而不事先通知。

科力达KOLIDA KTS-442RLC 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2．整平对中仪器架好以后，按[POWER]键打开全站仪电源开关，按[SFT]键再按[＋/－]键，打开仪器激光对中器开关，上下箭头可以调节激光的亮度。

双手平移脚架，大致让激光点对到测站点（1cm以内）。

调节脚架的长度，使圆水准器大致居中。

这时观察激光点和测站点的偏差，偏差太大就再平移脚架。

调节脚架长度使圆水准器大致居中。

激光点和测站点的偏差在1~2cm以内的偏差，就可以开始调节水准管（平管）的水平。

先让水准管（平管）平行于两个脚螺旋，相对旋转脚螺旋，左手大拇指的方向就是水准管气泡的移动方向，让水准管气泡居中。

然后旋转仪器90度，再调节另一个脚螺旋，使水准管气泡居中。

这时再观察激光点和测站点的偏差，正常情况下偏差会比较小，松开仪器的拧紧螺栓，在脚架上平移仪器，使激光点对准测点的铁钉中心（精确对准）。

再观察，水准管气泡的偏差，如再有格以上的偏差，需要重新调平，再对中。

如此反复，直到激光点精确对准测站点的铁钉中心（偏差不超过2~3mm），同时水准管气泡无论在哪个方向偏差不超过格。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。

3．设置参数一般情况，仪器卖出时其棱镜参数、视距改正等常数均经过检验，不能擅自改动。

测站点坐标按[ESC]键，直到屏幕上显示有[坐标]和[放样]的字样。

按[F2](坐标)或者[F3]（放样）键。

然后移动上下方向键，选第3项[设置测站]，点[ENT]键确定。

对照放线图纸，输入测站点（架仪器的点）的坐标值，屏幕上的NO为图纸上的X坐标，EO为图纸上的Y坐标。

科力达KOLIDA KTS-442 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2、安置仪器将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。

·操作参考： 仪器的整平与对中2.1、架设三角架① 首先将三角架打开，使三角架的三腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。

② 使三角架的中心与测点近似位于同一铅锤线上。

③ 踏紧三角架使之牢固地支撑于地面上。

2.2、将仪器安置到三角架上将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志的中心，然后轻轻拧紧连接螺旋。

2.3、利用圆水准器粗平仪器① 旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

② 旋转脚螺旋C，使圆水准气泡居中。

2.4、利用管水准器精平仪器① 松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

② 将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

③ 再次将仪器旋转90°，重复步骤①、②，直到四个位置上气泡居中为止。

2.5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜，松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头 上有转动，以尽可能减少气泡的偏移。

2.6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准器气泡始终居中为止。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。

科力达全站仪说明书1. 简介1.1 什么是科力达全站仪科力达全站仪是一种用于测量地理空间坐标、观测地球表面形状及变形、建设工程测量等的精密仪器。

它采用激光技术和电子技术相结合，能够进行高精度的测量和定位。

1.2 科力达全站仪的应用领域科力达全站仪广泛应用于建筑工程、铁路、公路、桥梁、隧道、矿山开采等领域。

它可以提供高精度的测量数据，为工程施工提供准确的参考和测量基准。

2. 使用方法2.1 准备工作在使用科力达全站仪之前，需要进行准备工作。

2.1.1 选择测量点根据需要进行测量的区域，选择合适的测量点。

测量点应尽可能稳定，避免有明显变形或移动的地方。

2.1.2 检查仪器状态确保科力达全站仪的电量充足，各个部件完好无损，并进行必要的校准和检测。

2.2 进行测量2.2.1 设置基准点首先，需要设置测量的基准点。

基准点应选取在测量区域较稳定的位置，并进行标记。

2.2.2 安装仪器将科力达全站仪安装在合适的位置，确保其稳固且与测量点有良好的视线连接。

2.2.3 进行测量根据实际需求，选择合适的测量模式和参数，并开始进行测量。

在测量过程中，可以根据需要进行记录，以便后续数据处理和分析。

2.3 数据处理与分析2.3.1 下载数据将测量得到的数据通过数据线或无线方式下载到计算机或移动设备上。

2.3.2 数据处理使用专业的数据处理软件对测量数据进行处理和分析。

可以进行数据的筛选、拟合、修正等操作，以得到更准确的结果。

2.3.3 数据可视化将处理后的数据以图形或表格的形式进行可视化展示，方便进行进一步的分析和比较。

3. 注意事项3.1 安全使用在使用科力达全站仪时，要注意安全操作。

避免在危险地形或工作环境中使用，并正确使用个人防护装备。

3.2 保养与维护定期对科力达全站仪进行保养与维护，包括清洁、校准和更换零部件等。

避免长时间暴露在高温、潮湿等环境中，以免影响仪器的正常使用寿命。

3.3 操作规范在使用科力达全站仪时，应按照说明书的要求进行操作。
